3.3. Составление и оформление плана тахеометрической съемки. Журнал тахеометрической съемки как заполнять
2.3.1. Работа на станции при тахеометрической съемке объектов ситуации и рельефа
1.Прибор на станции центрируем, горизонтируем и ориентируем.
2.Измеряем высоту прибора и отмечаем её на обеих рейках.
3.Составляем абрис местности, где намечаем все реечные точки, наносим станцию, линию ориентирования, контур местных объектов, характерные линии рельефа и соединяем стрелками точки, между которыми необходимо проводить интерполяцию при построении горизонталей.
4.При одном положении вертикального круга(при КЛ)визируем на рейки, измеряем расстояние, берём отчёты по горизонтальному и вертикальному кругу.
5.Данные измерений заносим в журнал тахеометрической съёмки.
2.4.Камеральная обработка результатов
Камеральная обработка геодезических данных заключается в математической обработке полученных полевых измерений.
Обработка полученных полевых данных
Работа состоит из следующих этапов:
1.Заполняется «Полевой журнал измерений углов и линий тахеометрического хода».
2.Заполняется «Ведомость вычисления координат тахеометрического хода;
3.Заполняется «ведомость высот станций тахеометрического хода» ;
4.Обрабатывается и заполняется «журнал тахеометрической съемки»;
5.Построение топографического плана в соответствии с принятыми условными знаками
2.4.1.Журнал прокладки тахеометрического хода (Приложение 1)
Наш тахеометрический ход состоит из пяти точек. Расстояние между этими точками варьируется от 28,9 м до 44.1 м.
Порядок измерений:
1. Указываем станции, с которых производится визирование.
2. Указываем точки, на которые производится визирование.
3. Записываем отсчеты по горизонтальному угломерному кругу при круге лево (КЛ) и круге право (КП), при визировании и на предыдущую и последующие станции.
4. Расчитываем горизонтальный угол.
5. Вычисляем среднее значение угла βср= (βкл-βкп)/2.
6. Заносим значение место нуля (МО) прибора.
7. Измеряем высоту инструмента i,(м).
8. Записываем отсчет по вертикальному кругу при КЛ и КП.
9. Рассчитываем угол наклона с учетом места нуля (МО).
10. Указываем отсчеты по рейкам в миллиметрах.
11. Рассчитываем дальномерные расстояния , м.
12. По формулам рассчитываем горизонтальные проложения сторон d = D*cos2v.
13. Рассчитываем превышения станции на которой установлен прибор, над точкой на которой установлена рейка.
14. Записываем исправленное превышение.
15. Записываем абсолютное значение высоты.
2.4.2. Ведомость увязки превышения тахеометрического хода(Приложение 2)
При геометрическом и тригонометрическом нивелировании была выявлена разница в 3,5 мм.
Расчеты:
1. В графы 2, 3 и 4, ведомости высот станций тахеометрического хода из журнала прокладки тахеометрического хода выписывают, соответственно,средние горизонтальные проложения, прямые hПР и обратные hОБР превышения между соседними станциями.
2. Если расхождения абсолютных величин прямого hПР и обратного hобр превышений составляют не более 4 см на 100 м расстояния, то вычисляют среднее значение hcp и записывают его в графу 5 со знаком прямого превышения.
3. Отметку первой станции берем произвольно.
В связи с этим H одной из станций известна. Теоретическое значение суммыизмеренных превышений, равно разности известных отметок конечной и начальной точек. Так как полигон замкнутый, то теоретическая сумма превышений равна нулю.
4. Невязка превышений рассчитывается как разность сумм средних и теоретических:
fh=∑hср.-0 = 0.055 мм,
Выявленную невязку сравнивают с допустимым значением, которое рассчитывается по формуле:
fhдоп.
,
где n – число сторон в ходе, Р – периметр хода,(м.). 5. Если невязка оказалась допустимой, то вычисляют поправки, которые заносятся в графу 6 со знаком, обратным знаку невязки. Поправка рассчитывается путем распределения высотной невязки пропорционально длинам сторон хода.
В графу 7 записывают исправленные превышения с учетом поправок. Для контроля рассчитывается сумма исправленных превышений, которая должна быть равна нулю.
6. Абсолютные отметки станций вычисляются путем суммирования известной Hабс с исправленным средним превышением hcp последующей станции. Данные заносят в графу 8.
Контролем правильности вычислений является получение первоначально известной отметки H.
2.4.3. Ведомость расчета координат точек съемочной сети(Приложение 3)
Мы приняли самостоятельно такие координаты первой точки: x=1000,0; y=1000,0.
Координаты остальных точек мы высчитывали от координат первой точки.
studfiles.net
Тахеометрическая съемка.
Тахеометрическую съемку выполняют с пунктов съемочного обоснования. На каждой станции измеряют расстояние, горизонтальный и вертикальный углы (при КЛ) съемочных пикетов. Все записи результатов измерения ведут в журнале тахеометрической съемки. В процессе съемки составляют абрис. При съемке ситуации рейку устанавливают на характерных точках контуров. При съемке рельефа рейку ставят на характерных точках и линиях рельефа местности.
Порядок работы на станции:
Теодолит центрируют над точкой с точностью до 1 см с помощью уровня.
Определяют МО вертикального круга на данной станции. МО=(КЛ+КП)/2
Устанавливают визирную веху на следующий по ходу пункт съемочного обоснования. Направление на эту точку принимают за начальное.
С помощью закрепительного и наводящего винтов алидады устанавливают на горизонтальном круге отсчета 0°00', открепляют закрепительный винт лимба и, вращаю теодолит, наводят трубу на ранее установленную визирную веху. Проверяют ранее установленный нулевой отсчет на горизонтальном круге. После ориентирования лимба нельзя трогать его закрепленный и наводящий винты до окончания съемки на данной станции.
Рейкой измеряют до 0,01м высоту теодолита. Её значение записывают в журнал тахеометрической съемки и отмечают высоту прибора яркой лентой на самой рейке. Далее рейку устанавливают на съемочный пикет.
Открепив винт алидады, наводят трубу на рейку, установленную на съемочном пикете, измеряют нитяным дальномером по одной стороне рейки расстояние на пикете. Измеренное расстояние записывают в журнал тахеометрической съемки.
Наводящим винтом трубы совмещают основной горизонтальный штрих с отметкой высоты инструмента, берут отсчеты по горизонтальному и вертикальному кругам теодолита, записывают их в журнал.
Ведение журнала тахеометрической съемки
В журнале указывается номер станции, начально направление, МО, высоту инструмента, высотную отметку пункта съемочного обоснования. В соответствующие графы журнала записывают номер пикета, расстояние, измеренное по дальномеру, горизонтальный и вертикальный углы, затем вычисляют углы наклона на съемочный пункт (КЛ-МО). По углу наклона и расстоянию из тахеометрических таблиц находят горизонтальное проложение (d=S*cosv,|v|<=3°; d=S*cos2v, |v|>3°) и превышение (h=S*sinv) съемочного пикета. Знак превышения должен соответствовать знаку угла наклона. Отметка съемочного пикета вычисляется по формуле: H=H0+h. Все вычисления в журнале подлежат проверке в камеральных условиях.
Составление абриса.
При заполнении абриса центр окружности принимают за станцию, с которой выполняют съемку, один из радиусов - за начальное направление. Каждый съемочный пункт намечают на абрисе точкой, рядом подписывают его порядковый номер. При съемке следят за тем, чтобы нумерация съемочных пунктов на абрисе соответствовала нумерации этих пикетов в журнале тахеометрической съемки. На абрис наносят все снятые контуры ситуации, сопровождая их пояснительными надписями и условными знаками. На абрисе стрелками показывают направление скатов. Некоторые формы рельефа изображают горизонталями, направления скатов обозначают бергштрихами. Закончив съемку станции, по абрису проверяют, все ли элементы ситуации и рельефа засняты, нет ли пропусков, достаточно ли взято съемочных пикетов. Кроме того проверяют не сбилась ли во время съемки ориентировка теодолита. Для этого снова визируют зрительную трубу по начальному направлению и проверяют неизменность отсчета по лимбу. Допускаемое отклонение не должно быть более 3'. Сделав такой контроль. Переходят на следующую станцию.
Ведомости вычисления координат и отметок точек съемочного обоснования
Вычисление координат пунктов съемочного обоснования.
Вычисление координат производится в ведомости вычисления координат. В 1ю графу ведомости вписывают номера вершин хода, во 2ю номера точек визирования. В 3ю против соответствующих вершин измеренные значения горизонтальных углов. Значение горизонтальных проложений линий выписывают в графу 6.
Вычисление угловой невязки хода.
Угловой невязкой замкнутого тахеометрического хода называется разность между суммой измеренных горизонтальных углов и теоретической суммой углов плоского многоугольника.
Если значение угловой невязки не превосходит допустимой величины, то ее распределяют с обратным знаком между измеренными углами. Сумма исправленных значений должна быть равна теоретической суме.
Вычисление дирекционных углов сторон хода.
Вычисление дирекционных углов сторон хода производят до 1' по дирекционному углу начальной стороны и исправленным горизонтальным углам.
Вычисление приращений и невязок координат.
Знаки у приращений координат зависят от значения дирекционных углов определяющих положение сторон хода в оной из четвертей прямоугольной геодезической системы координат.
Вычисление отметок пунктов съемочного обоснования.
Вычисление отметок производят с точностью до 0,01м в ведомости вычисления отметок.
По измеренным расстояниям и углам наклона из тахеометрических таблиц находят превышения между точками хода в прямом и обратном направлении.
Контролем вычисления отметок является получение отметки исходной точки в конце вычислений.
studfiles.net
3.Тахеометрическая съемка
3.1.Тахеометрическая съемка: сущность и методика измерений
Съёмка местности при тахеометрической съёмке заключается в определении наиболее характерных точек, отображающих контуры предметов и рельеф местности. На каждую снимаемую точку ставится рейка по которой определяются полярные координаты, направление, угол наклона. Снимаемые реечные точки могут быть контурными, рельефными, контурно-рельефными. Во всех случаях каждый раз берутся отсчёты по дальномерным нитям, горизонтальному и вертикальному кругу.
При тахеометрической съёмке работа на станции выполняется в следующей последовательности:
устанавливают теодолит над точкой съёмочного обоснования и приводят его в рабочее положение, т.е. центрируют и нивелируют. Затем измеряют высоту инструмента, отмечают её на рейке и записывают в тахеометрический журнал наводят теодолит на соседнюю точку съёмочного обоснования, средней горизонтальной нитью на отмеченную высоту инструмента и берут отсчёт по КЛ. Переводят трубу через зенит и снова при КП наводят на высоту инструмента и берут отсчёт. Вычисляют место нуля.
при КЛ совмещают нуль алидады с нулём лимба, т.е. ставят отсчёт 0-0 и
закрепляют защёлкой.
наводят на точки съёмочного обоснования по которым брали
вертикальные углы открепляют защёлку и наводят на все реечные точки, берут отсчёты и
отсчитывают по рейке дальномерное расстояние составляются кроки, на которых изображаются все реечные точки,
зарисовывается ситуация и показывается рельеф
Далее выполняются камеральные работы в следующей последовательности:
поверка записей в тахеометрическом журнале;
вычисление горизонтальных превышений и проложений;
вычисление отметок реечных точек;
построение координатной сетки;
нанесение по координатам точек съёмочного обоснования;
нанесение реечных точек по полярным координатам;
построение контуров по данным тахеометрического журнала и крок;
зарисовка рельефа по высотам реечных точек и заметкам в кроках; вычерчивание контуров и рельефа по условным знакам заданного масштаба; зарамочное оформление составленного плана.
Главными особенностями тахеометрической съёмки является то, что на местности измеряются углы и расстояния, рисуется рельеф, составляются кроки, план составляется в камеральных условиях.
3.2. Обработка журнала тахеометрической съемки
При выполнении тахеометрической съемки нашей бригадой было зафиксировано 90 точек-ориентиров для постройки ситуации и рельефа местности на топографическом плане. Масштаб для нашего плана был выбран 1:400 и обозначен как пользовательский.
Для обработки журнала мы использование необходимые для этого формулы, а именно нам нужно было вычислить место нуля МО=(КЛ+КП)/2 и определить углы наклона ν=КЛ-МО, а также горизонтальные проложения до реечных точек d=D cos(ν).
По исходным абсолютным высотам вершин замкнутого теодолитного хода и вычисленным превышениям h=d tg(ν) мы определили высоты реечных точек Hр.т.=Нст+h
После получения всех необходимых результатов, нашей бригадой был заполнен журнал и составлен план тахеометрической съемки (приложения __ и
__).
studfiles.net
Тахеометрическая съёмка
Греческое слово «tachys» означает быстрый, поэтому данный вид съёмки можно определить как быструю съёмку, при которой положение снимаемого пункта определяется одним наведением зрительной трубы на вертикально установленную рейку [3, 9]. Принцип определения положения – это пространственная полярная система координат. Полюсом является тахеометрическая станция, на которой устанавливается теодолит. Высотное положение станции определяется геометрическим нивелированием, а плановое так же, как пунктов теодолитного хода. На точку, подлежащую съёмке, устанавливается шашечная рейка, которая называется реечной точкой. Для определения планового положения снимаемой точки используется полярный способ горизонтальной съёмки, а для определения высотного её положения - тригонометрическое нивелирование.
Целью тахеометрической съёмки является получение топографического плана местности. На топографическом плане изображаются ситуация и рельеф.

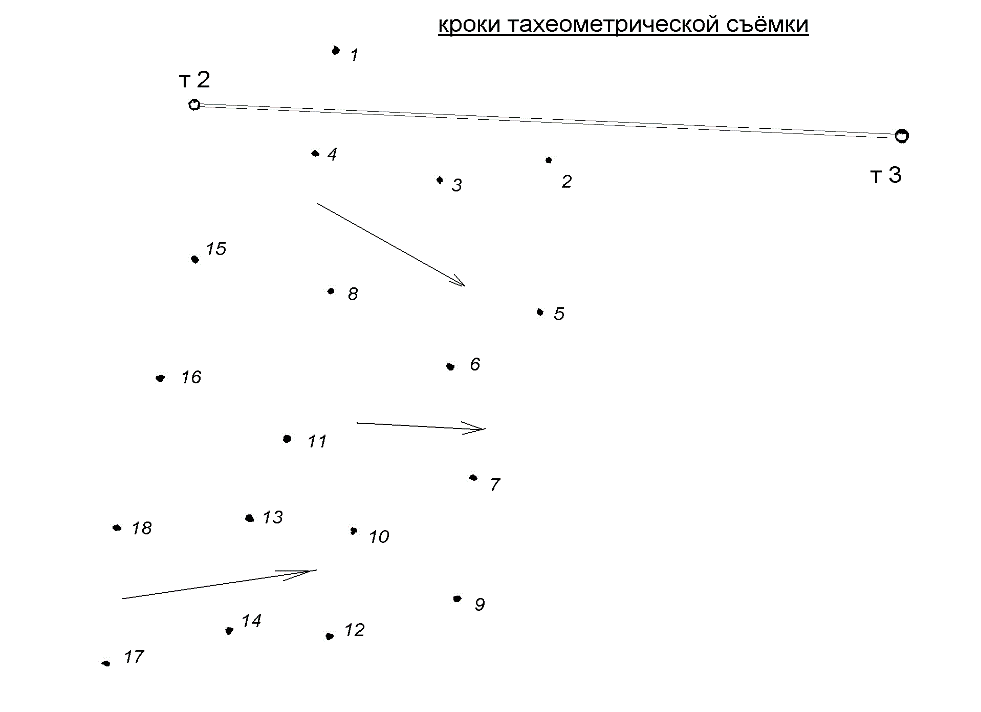

| Рис. 5.2. Кроки(абрисы) тахеометрической съёмки рельефа |
Быстрота съёмки имеет и свой недостаток. Рельеф как сложный объект съёмки должен быть в полевых условиях (в течение короткого времени) правильно осознан и адекватно отображен в полевых записях. Основной полевой документ тахеометрической съёмки – кроки (рис. 5.2), иногда по аналогии с теодолитной съёмкой его называют абрис. Это эскиз горизонтальной проекции снимаемого участка, на котором показаны пункты съёмочного обоснования, тахеометрическая станция, элементы ситуации, реечные точки, направления скатов местности, характерные точки и структурные линии рельефа. Вторым важным документом будет журнал тахеометрической съёмки (табл. 5.1). Заполнение журнала следует вести по стандартной форме, четко, без исправления записей и, как правило, карандашом. Для удобства ведения записи журнал и кроки должны иметь жесткую обложку.
На каждой тахеометрической станции съёмочные операции выполняются в следующей последовательности:
1. Производится точное центрирование прибора над вершиной измеряемого угла и нивелирование горизонтального круга.
2. Ориентирование горизонтального круга осуществляется путём совмещения «0» лимба с «0» алидады и с некоторым направлением. Ориентирование круга сопровождается записью в журнале.
3. Измеряется и записывается в журнале высота прибора.
4. Определяется место нуля прибора и записывается в журнал.
5. Составляются кроки, на которых изображается всё, что необходимо, за исключением реечных точек.
6. Наблюдатель планирует и сообщает своему помощнику с рейкой места установки рейки, то есть реечные точки или, иначе, пикеты. Условия выбора реечных точек приведены в таблице 5.2.
7. Производится последовательная отработка всех реечных точек. Для каждой реечной точки наблюдатель производит наведение сетки нитей зрительной трубы на некоторую высоту «w» по рейке и записывает в журнале расстояние до реечной точки по дальномеру и отсчёты по горизонтальному и вертикальному кругу прибора. Реечник имеет возможность переходить на следующую точку после измерения расстояния, то есть в то время, когда производятся отсчёты по кругам прибора. Параллельно с записью в журнале номера точек отмечаются на кроки.
8. По завершению работы на станции производится контроль ориентирования горизонтального круга. Допускаемое отклонение составляет 1,5 минуты.
Использовать при работе на тахеометрической станции лазерный прибор не эффективно. Производительность труда с нитяным дальномером намного выше, точность его достаточная.
Однако при съемке контуров нельзя обойтись без внешних обмеров зданий и сооружений. Здесь лазерная рулетка будет незаменимым инструментом.
Как уже отмечалось, тахеометрическая съёмка не очень наглядная, поэтому глобальные контрольные промеры линий длиной 100…200 м могут упростить восприятие структуры ситуации и исключить грубые ошибки.
Таблица 5.1
ЖУРНАЛ
тахеометрической съёмки
станция _т2_; Нст = 104,75 м, i =1,55_м, МО= 0°01ʹ
| Рас-стоян. D, м | ГК | ВК | n | w | d tg n или 0,5D sin 2v | H ,м | |
| т3 т3 | 12,8 29,9 21,6 11,2 34,1 31,6 40,5 20,0 49,2 40,2 30,8 48,6 36,8 47,0 13,4 24,3 50,4 38,1 | 00°00¢ 335°50¢ 6 53 15 48 20 10 30 05 44 58 53 02 53 02 61 41 68 28 72 30 74 28 80 42 84 27 87 40 94 41 96 05 97 30 00°00¢ | -4°43,5¢ -4 17 -4 19 -5 30 -4 03,5 -3 36,5 -3 20 -3 45 -2 37 -2 27 -2 28 -1 42,5 -1 52,5 -1 07,5 -2 25 -1 22,5 -0 31 -0 37 | ______ -4°44,5ʹ ______ ______ ______ | ____ 1,06 _____ _____ ____ | _______ -1,05 _______ _______ _____ | _______ 104,19 _______ _______ _______ |
Таблица 5.2
Допускаемые расстояния при тахеометрической съёмке
| Масштабы | Высота сечения рельефа | Не долее между пикетами, м | Не более до пикета, м | |
| рельеф | ситуация | |||
| 1: 1000 | 0,5 1,0 | |||
| 1: 500 | 0,5 1,0 |
По окончании работы на каждой станции обязательно производится контроль ориентирования. Погрешность замыкания горизонта не должна быть более 1 минуты.
Похожие статьи:
poznayka.org
Тахеометрическая съёмка
Греческое слово «tachys» означает быстрый, поэтому данный вид съёмки можно определить как быструю съёмку, при которой положение снимаемого пункта определяется одним наведением зрительной трубы на вертикально установленную рейку [3, 9]. Принцип определения положения – это пространственная полярная система координат. Полюсом является тахеометрическая станция, на которой устанавливается теодолит. Высотное положение станции определяется геометрическим нивелированием, а плановое так же, как пунктов теодолитного хода. На точку, подлежащую съёмке, устанавливается шашечная рейка, которая называется реечной точкой. Для определения планового положения снимаемой точки используется полярный способ горизонтальной съёмки, а для определения высотного её положения - тригонометрическое нивелирование.
Целью тахеометрической съёмки является получение топографического плана местности. На топографическом плане изображаются ситуация и рельеф.
| Рис. 5.2. Кроки(абрисы) тахеометрической съёмки рельефа |
Быстрота съёмки имеет и свой недостаток. Рельеф как сложный объект съёмки должен быть в полевых условиях (в течение короткого времени) правильно осознан и адекватно отображен в полевых записях. Основной полевой документ тахеометрической съёмки – кроки (рис. 5.2), иногда по аналогии с теодолитной съёмкой его называют абрис. Это эскиз горизонтальной проекции снимаемого участка, на котором показаны пункты съёмочного обоснования, тахеометрическая станция, элементы ситуации, реечные точки, направления скатов местности, характерные точки и структурные линии рельефа. Вторым важным документом будет журнал тахеометрической съёмки (табл. 5.1). Заполнение журнала следует вести по стандартной форме, четко, без исправления записей и, как правило, карандашом. Для удобства ведения записи журнал и кроки должны иметь жесткую обложку.
На каждой тахеометрической станции съёмочные операции выполняются в следующей последовательности:
1. Производится точное центрирование прибора над вершиной измеряемого угла и нивелирование горизонтального круга.
2. Ориентирование горизонтального круга осуществляется путём совмещения «0» лимба с «0» алидады и с некоторым направлением. Ориентирование круга сопровождается записью в журнале.
3. Измеряется и записывается в журнале высота прибора.
4. Определяется место нуля прибора и записывается в журнал.
5. Составляются кроки, на которых изображается всё, что необходимо, за исключением реечных точек.
6. Наблюдатель планирует и сообщает своему помощнику с рейкой места установки рейки, то есть реечные точки или, иначе, пикеты. Условия выбора реечных точек приведены в таблице 5.2.
7. Производится последовательная отработка всех реечных точек. Для каждой реечной точки наблюдатель производит наведение сетки нитей зрительной трубы на некоторую высоту «w» по рейке и записывает в журнале расстояние до реечной точки по дальномеру и отсчёты по горизонтальному и вертикальному кругу прибора. Реечник имеет возможность переходить на следующую точку после измерения расстояния, то есть в то время, когда производятся отсчёты по кругам прибора. Параллельно с записью в журнале номера точек отмечаются на кроки.
8. По завершению работы на станции производится контроль ориентирования горизонтального круга. Допускаемое отклонение составляет 1,5 минуты.
Использовать при работе на тахеометрической станции лазерный прибор не эффективно. Производительность труда с нитяным дальномером намного выше, точность его достаточная.
Однако при съемке контуров нельзя обойтись без внешних обмеров зданий и сооружений. Здесь лазерная рулетка будет незаменимым инструментом.
Как уже отмечалось, тахеометрическая съёмка не очень наглядная, поэтому глобальные контрольные промеры линий длиной 100…200 м могут упростить восприятие структуры ситуации и исключить грубые ошибки.
Таблица 5.1
ЖУРНАЛ
тахеометрической съёмки
станция _т2_; Нст = 104,75 м, i =1,55_м, МО= 0°01ʹ
| Рас-стоян. D, м | ГК | ВК | n | w | d tg n или 0,5D sin 2v | H ,м | |
| т3 т3 | 12,8 29,9 21,6 11,2 34,1 31,6 40,5 20,0 49,2 40,2 30,8 48,6 36,8 47,0 13,4 24,3 50,4 38,1 | 00°00¢ 335°50¢ 6 53 15 48 20 10 30 05 44 58 53 02 53 02 61 41 68 28 72 30 74 28 80 42 84 27 87 40 94 41 96 05 97 30 00°00¢ | -4°43,5¢ -4 17 -4 19 -5 30 -4 03,5 -3 36,5 -3 20 -3 45 -2 37 -2 27 -2 28 -1 42,5 -1 52,5 -1 07,5 -2 25 -1 22,5 -0 31 -0 37 | ______ -4°44,5ʹ ______ ______ ______ | ____ 1,06 _____ _____ ____ | _______ -1,05 _______ _______ _____ | _______ 104,19 _______ _______ _______ |
Таблица 5.2
Допускаемые расстояния при тахеометрической съёмке
| Масштабы | Высота сечения рельефа | Не долее между пикетами, м | Не более до пикета, м | |
| рельеф | ситуация | |||
| 1: 1000 | 0,5 1,0 | |||
| 1: 500 | 0,5 1,0 |
По окончании работы на каждой станции обязательно производится контроль ориентирования. Погрешность замыкания горизонта не должна быть более 1 минуты.
Похожие статьи:
www.poznayka.org
3.3. Составление и оформление плана тахеометрической съемки
1. Построение координатной сетки
Координатную сетку в виде квадратов со стороной 10 см вычерчивают на листе чертежной бумаги формата А3. Построение и оцифровку линий координатной сетки производят с таким расчетом, чтобы построенный по координатам тахеометрический план оказался симметрично расположенным относительно краев листа бумаги.
2. Построение теодолитно-высотного хода
Вершины хода наносят на план по их вычисленным координатам.
3. Нанесение на план реечных точек
Нанесение на план реечных точек производят с помощью тахеометрического круга. Данные для нанесения берут из тахеометрического журнала.
4. Нанесение ситуации
Нанесение ситуации на план производится в масштабе 1:250 по абрисам, которые вычерчиваются при производстве полевых работ.
5. Изображение рельефа на плане
По отметкам станций и реечных точек на плане проводят горизонтали с сечением рельефа 0,5 м.
Построение горизонталей следует производить способом графической интерполяции.
Точки с одинаковыми отметками соединяют плавными линиями; и таким образом получают горизонтали. Отметки горизонталей, которые представляют собой целые числа, подписывают в разрывах горизонталей, при этом верх цифр должен быть обращен в сторону повышения уклона местности.
6. Оформление топографического плана участка
4. Поверки и юстировки нивелира Н-3: результаты поверок и выводы по ним
1) Ось круглого уровня должна быть параллельна оси вращения прибора
Подъемными винтами пузырек круглого уровня приводят в центр ампулы (в нуль-пункт) и поворачивают верхнюю часть нивелира на 180° вокруг вертикальной оси. Если пузырек остается в нуль-пункте, то условие выполняется. В противном случае исправительными круглого уровня перемещают пузырек к центру ампулы на половину его отклонения, а подъемными винтами нивелира приводят точно в нуль-пункт уровня.
Чтобы убедиться, что после исправления это условие выполняется, поверку повторяют.
При выполнении последующих поверок пузырек круглого уровня должен находиться в нуль-пункте.
Вывод: при повороте верхней части нивелира на 180° пузырек остался в нуль-пункте, значит поверка выполняется.
2) Горизонтальная нить сетки зрительной трубы должна быть перпендикулярна оси вращения нивелира
Среднюю нить сетки наводят на ясно видимую точку (можно использовать установленную неподвижно нивелирную рейку на расстоянии 810 метров от нивелира) и наводящим винтом плавно вращают трубу.
Если нить не сходит с точки, то условие выполнено. При несоблюдении условия, ослабив винты, скрепляющие сетку с корпусом трубы, поворачивают сетку в нужную сторону, после исправления поверку выполняют.
Вывод: при вращении трубы нить не сходит с точки, значит поверка выполняется.
3) Ось цилиндрического уровня должна быть параллельна визирной оси зрительной трубы
Поверка этого главного условия нивелира выполняется способом нивелирования «вперед» линии длиной около 50 м, закрепленной колышками.
Нивелир устанавливают над одним из колышков так, чтобы окуляр зрительной трубы находился над ним. Приводят с помощью круглого уровня ось вращения в отвесное положение и измеряют высоту прибора i1по рейке от колышка до центра окуляра. Затем элевационным винтом совмещают изображения концов пузырька цилиндрического уровня и берут отсчет b1по рейке, установленной на другом колышке.
Аналогично устанавливают нивелир на другом конце линии, измеряют высоту прибора i2 и берут отсчет по рейке b2,находящейся на 1-ом колышке.
Ошибку в отсчетах по рейке Х, вызванную непараллельностью визирной оси и оси цилиндрического уровня, вычисляют по формуле:
i1 = 1,34 b1 = 2,20 i2 = 1,50 b2 = 0,8
При
> 4 мм необходимо устранить непараллельность визирной оси и оси уровня. Для этого вычсисляют отсчет ″b″, при котором визирная ось трубы занимает горизонтальное положение, подставляя величину хс учетом ее знака в формулу:
𝑏 = 𝑏2 − 𝑥
b = 0,8 – 0,08 = 0,72
а затем элевационным винтом устанавливают среднюю нить сетки на отсчет ″b″ и вертикальными исправительными винтами цилиндрического уровня добиваются совпадения изображений концов его пузырька.
После исправления главного условия поверка должна быть повторена.
studfiles.net
1.5 Производство тахеометрической съемки. Журнал и абрис
Съемка ситуации и рельефа местности может выполняться или после создания съемочной сети, или одновременно с прокладкой тахеометрического хода.
На каждой станции производят осмотр местности, подлежащей съемке, и намечают реечные или пикетные характерные точки ситуации и рельефа местности. Характерные точки ситуации выбирают так же, как и при теодолитной съемке, т. е. на границах земельных угодий, точках поворота дорог, линий электропередач, связи, углах зданий и сооружений и других объектах местности.
Чтобы снять рельеф местности вокруг станции, назначают высотные точки. Их определяют во всех характерных точках и линиях рельефа, т. е. на вершинах и подошвах холмов, дне и бровке котловин, водоразделе хребтов, водосливе лощин и перевале седловин, урезах воды водоемов и других характерных точках рельефа. При этом между соседними высотными точками должны образовываться равномерные скаты местности для правильного интерполирования по ним горизонталей. Например, на рисунке 1.6 характерные точки рельефа показаны номерами 1–18.
Чтобы обеспечить точность съемки, расстояния между соседними реечными точками (пикетами) не должны превышать 15 м для масштаба 1:500 и 60–80 м для масштаба 1:5000, а расстояния от теодолита-тахеометра до реечной точки берут не более 100 м для масштаба 1:500 и 300 м для масштаба 1:5000. Некоторые реечные точки могут быть одновременно характерными и для ситуации местности, и для рельефа. Характерные реечные точки колышками не закрепляют.
Если съемка местности производится после проложения теодолитно-тахеометрического хода, то работу на станции выполняют в следующем порядке. Устанавливают теодолит-тахеометр над точкой хода в рабочее положение, измеряют высоту прибора с помощью рейки или рулетки и записывают ее в журнал тахеометрической съемки. Затем при круге лево ориентируют лимб тахеометра на заднюю или переднюю точку хода, т. е. устанавливают на лимбе отсчет 0о00' и вращением лимба наводят визирную ось трубы на заднюю или переднюю точку хода. Лимб закрепляют и приступают к съемке реечных точек вокруг данной станции.
Съемка выполняется следующим образом. При круге лево вращением алидады наводят зрительную трубу теодолита на каждую пикетную точку и берут отсчеты по дальномеру, горизонтальному и вертикальному кругам. При снятии отсчетов по вертикальному кругу средний штрих сетки нитей теодолита-тахеометра наводят обычно на высоту прибора. Если контурная реечная точка не характерна для съемки рельефа и измеренные расстояния не требуется приводить к горизонту, то отсчет по вертикальному кругу не снимают и угол наклона не измеряют. После съемки всех реечных точек с данной станции зрительную трубу снова наводят на заднюю или переднюю точку хода, чтобы убедиться в неподвижности лимба, при этом отсчет по горизонтальному кругу должен оставаться 0о00' в пределах двойной точности отсчетного устройства теодолита-тахеометра.
По окончании работы на данной станции переходят с тахеометром на следующую станцию и производят работу в том же порядке.
В равнинных местах превышения на реечные точки можно определять горизонтальным лучом, пользуясь тахеометром как нивелиром.
Если тахеометрическую съемку выполняют одновременно с прокладкой тахеометрического хода, то при визировании на заднюю и переднюю, точки хода со станции отсчеты по горизонтальному и вертикальному кругам и расстояния по дальномеру измеряют дважды, при круге право (КП) и круге лево (КЛ).
Все данные измерений при тахеометрической съемке заносят в журнал тахеометрической съемки. Форма журнала приведена в соответствующих заданиях. Порядок обработки журнала следующий. По отсчетам по вертикальному кругу вычисляют углы наклона на каждую реечную точку по формуле (для теодолита 2Т30)
υ = КЛ – М0.
Затем по формулам (1.2)–(1.4), используя тахеометрические таблицы или калькулятор, вычисляют горизонтальные проложения (d) и превышение (h') над горизонтальным лучом. Учитывая, что высота визирования по рейке равна высоте прибора ( то есть v = i), то превышение h = h'. Записывают его в соответствующую графу с учетом знака превышения. Высоты реечных точек вычисляют по формуле
Н = Нст + h, (1.19)
где Нст – высота станции;
h – превышение с данной станции на реечную точку.
Кроме журнала измерений на каждой станции составляют абрис съемки (рисунок 1.7.) (кроки), на котором показывают расположение и номера станций и реечных точек, указывают направления скатов и схематически показывают отдельные формы рельефа горизонталями, а также указывают все снятые контура ситуации. Пример выполнения абриса показан на рисунке 1.7. Журнал и абрис являются основными документами для составления плана тахеометрической съемки.
studfiles.net
