Thread: Цифровой частотомер. 8-разрядов. от Viktor2312. 1996г. Частотомер на к155 журнал радио
Частотомер на Интегральных Микросхемах серии К155. - Измерительная техника - Инструменты
Первой конструкцией на цифровых ИС, которую изготовляли радиолюбители в 80-90 годах, как правило, были электронные часы или частотомер.Такой частотомер и сегодня можно применять при градировке приборов, или использовать в качестве отсчетного устройства в генераторах и любительских передатчиках, при налаживании различных радиоэлектронных устройств. Прибор может заинтересовать тех, у кого без дела лежат микросхемы серии К155, либо начинающих знакомиться с устройствами автоматики и вычислительной техники.
Описываемый прибор позволяет измерять частоту электрических колебаний, период и длительность импульсов, а также может работать как счетчик импульсов. Рабочая частота от единиц Герц до нескольких десятков МГц при входном напряжении до 50 мВ. Предельная частота работы счетчиков на интегральных микросхемах К155ИЕ2 — около 15 МГц. Однако следует иметь в виду, что фактическое быстродействие триггеров и счетчиков превышает указанное значение 1,5... 2 раза, поэтому отдельные экземпляры TTL микросхем допускают работу на более высоких частотах.
Минимальная цена младшего разряда составляет 0,1 Гц при измерении частоты и 0,1 мкс при измерении периода и длительности.Принцип действия частотомера основан на измерении числа импульсов, поступающих на вход счетчика в течение строго определенного времени.
Принципиальная схема показана на рис.1
Исследуемый сигнал через разъем X1 и конденсатор С1 поступает на вход формирователя прямоугольных импульсов.
Широкополосный усилитель-ограничитель собран на транзисторах V1, V2 и V3. Полевой транзистор V1 обеспечивает прибору высокое входное сопротивление. Диоды V1 и V2 предохраняют транзистор V1 от повреждения при случайном попадании на вход прибора высокого напряжения. Цепочкой C2-R2 осуществляют частотную коррекцию входа усилителя.
Транзистор V4, включенный как эмитерный повторитель, согласует выход усилителя-ограничителя с входом логического элемента D6,1 микросхемы D6, обеспечивающей дальнейшее формирование прямоугольных импульсов, которые через электронный ключ поступают на устройство управления на микросхеме D9, сюда же поступают и импульсы образцовой частоты, открывающие ключ на определенное время. На выходе этого ключа появляется пачка импульсов. Число импульсов в пачке подсчитывает двоично-десятичный счетчик, его состояние после закрывания ключа отображает блок цифровой индикации.
В режиме счета импульсов управляющее устройство блокирует источник образцовой частоты, двоично-десятичный счетчик ведет непрерывный счет поступающих на его вход импульсов, а блок цифровой индикации отображает результаты счета. Показания счетчика сбрасываются нажатием кнопки «Сброс».
Задающий тактовый генератор собран на микросхеме D1 (ЛА3) и кварцевом резонаторе Z1 на частоту 1024 кГц. Делитель частоты собран на микросхемах К155ИЕ8; К155ИЕ5 и четырех К155ИЕ1. В режиме измерения точность установки «МГц», «кГц» и «Гц» задается кнопочными переключателями SA4 и SA5.
Блок питания частотомера (рис.3) состоит из трансформатора Т1, с обмотки II которого после выпрямителя VDS1, стабилизатора напряжения на микросхеме DА1 и фильтра на конденсаторах С4 – С11, напряжение +5V подается для питания микросхем.
Напряжение 170V с обмотки III трансформатора Тр1 через диод VD5 используется для питания газоразрядных цифровых индикаторов Н1..H6.
В формирователе импульсов полевой транзистор КП303Д (V3) можно заменить на КП303 или КП307 с любым буквенным индексом, транзистор КТ347 (V5) —на КТ326, а КТ368 (V6, V7) — на КТ306.
Дроссель L1 типа Д-0,1 или самодельный — 45 витков провода ПЭВ-2 0,17, намотанных на каркасе диаметром 8 мм. Все переключатели типа П2К.
Налаживание прибора сводится к проверке правильности монтажа и измерении питающих напряжений. Правильно собранный частотомер уверенно выполняет свои функции, «капризным» узлом является лишь входной формирователь, настройке которого надо уделить максимум старания. Заменив R3 и R4 переменными резисторами 2,2 кОм и 100 Ом, надо на резисторе R5 установить напряжение примерно 0,1...0,2V. Подав от генератора сигналов на вход формирователя синусоидальное напряжение амплитудой около 0,5V, и заменив резистор R6 переменным резистором с номиналом 2,2 кОм, надо его подстроить так, чтобы на выходе элемента D6.1 появились прямоугольные импульсы. Постепенно понижая входной уровень и повышая частоту, надо подбором элементов R6 и СЗ добиться устойчивой работы формирователя во всем рабочем диапазоне. Возможно, при этом придется подобрать сопротивление резистора R9. В процессе налаживания все переменные резисторы должны иметь выводы длиной не более 1...2 см.
Когда налаживание будет завершено, следует их выпаивать по одному и заменять постоянными резисторами подходящего номинала, каждый раз проверяя работу формирователя.
В конструкции вместо индикаторов ИН-17 можно применить газоразрядные индикаторы ИН-8-2, ИН-12 и т. п.
В формирователе импульсов транзисторы КТ368 можно заменить на КТ316 или ГТ311, вместо КТ347 можно использовать КТ363, ГТ313 или ГТ328. Диоды V1, V2 и V4 можно заменить на КД521, КД522.

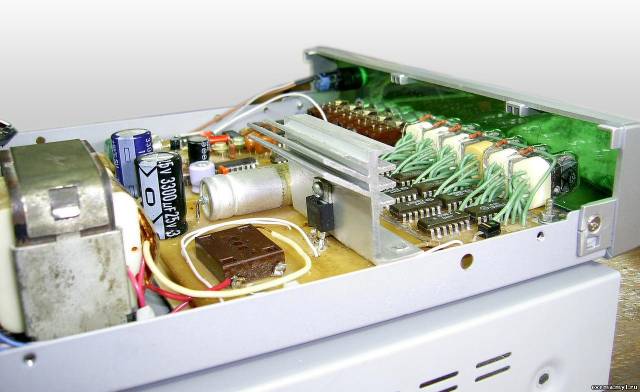

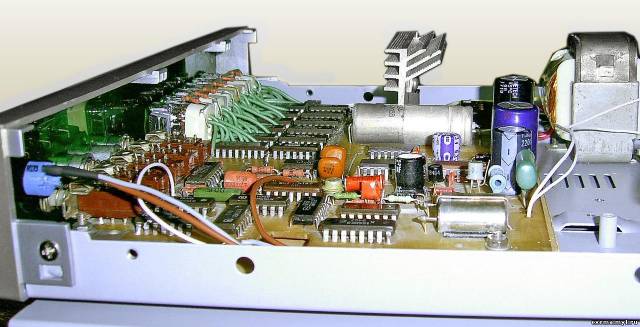

* Данная схема была собрана мной в далеком 1988 году в одном корпусе со звуковым генератором и использовалась как цифровая шкала.
Как самостоятельный прибор оформлен недавно, поэтому возможно, где-то в схему и рисунок печатной платы могла закрасться ошибка..
Список Литературы:
В помощь радиолюбителю №084, 1983 г.
Цифровые Устройства на Интегральных Микросхемах — © Издательство «Радио и связь», 1984.
Журнал «Радио»: 1977, № 5, № 9, № 10; 1978, № 5; 1980, № 1; 1981, № 10; 1982, № 1, № 11; № 12.
Радиолюбительские цифровые устройства. — М.: Радио и связь, 1982.
АРХИВ:Скачать
cxema.my1.ru
Частотомер Бирюкова. Модернизация. - vitsserg
В уже далёком 1986 году мне понадобилось сделать частотомер. Перерыл доступную тогда литературу, отобрал несколько схем. Больше всего понравился частотомер, описанный в «Радио» № 10 за 1981 год, стр. 44 … 47 + обложка, автор С. Бирюков. По книгам этого автора я изучал основы цифровой техники, так что это стало чуть ли ни основным аргументом при выборе именно этой схемы. Смущала только индикация на газоразрядных индикаторах. В середине 80-х я считал ИН-ки «дико устаревшим хламом», место которому на помойке… J Но найти семисегментные АЛС-ки, а тем более, дешифраторы К514ИД1(2) к ним, тогда было весьма проблематично (я в то время жил в Воркуте). А вот с К155ИД1 проблем не было и индикаторов ИН-8-2 в «закромах» было много. Так что, в итоге, полностью повторил авторскую версию… J ну, почти полностью…
Где-то в 1987 году прибор я построил и потом много лет пользовался им. Смущало только то, что он у меня «подвирал». Не сильно, но это мне не нравилось. Несколько раз я пытался подогнать частоту кварцевого генератора, менял даже кварц, но проблема оставалась.
Не так давно мне в руки попал термостатированный высокоточный кварцевый генератор на 10,0 МГц. Но для его питания нужно +12 В при токе 0,46 А (при нагреве) и 0,16 А (в рабочем режиме).
В тороидальном силовом трансформаторе, который установлен в частотомере, подходящей обмотки не нашлось. Но зато там есть подходящая обмотка для питания анодов ИН-ок (+200 В). Домотать ещё обмотку так же не получится, поскольку тор залит компаундом. Поставить второй тор внутри корпуса так же некуда. В итоге, решил поставить его снаружи, на заднюю стенку. Там же разместил и радиатор транзистора сабилизатора +12 В.

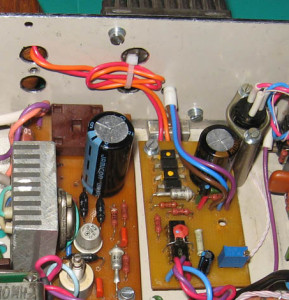

В «закромах» нашлась «аутентичная» плата стабилизатора, то же «из той эпохи» J. Даже нашел схему этого стабилизатора ("Радио" № 09 за 1986 г.). Заменил электролиты, установил многооборотный подстроечный резистор и вынес транзистор с платы на заднюю стенку.
Что бы установить новые узлы и переделать узел кварцевого генератора на плате частотомера, пришлось произвести частичную разборку устройства. Кварц и обвязку с платы удалил, всё почистил от пыли и промыл в спирте.
Просверлил нужные отверстия, подобрал крепёж и всё установил на место.
Включил прибор, всё работает нормально.Пара фотографий «до» и «после» модернизации.
После этого съездил «в гости» в лабораторию к своему товарищу – метрологу. После 30-минутного прогрева проверил частоту генератора на образцовом частотомере. Частота моего генератора оказалась 10 000 000, 137 Гц. В районе сотых долей Герца (!) начинается «болтанка». Чуток подстроил частоту, но точно в «0» доли Герца вывести не получается. Потом измерил уже своим частотомером частоту образцового бериллиевого генератора 10,0 МГц. Показал 10 000 000, 083 Гц. Точность удивительная. В общем, весьма неплохо для самоделки… J
Что дальше? Хотелось бы сделать ВЧ-делитель «на 10», поскольку работа "родного", на ИМС серии К500, мне не нравится. Есть задумка сделать его на основе ИМС прескалера МС12080. Пока эта идея на уровне разработки печатной платы. Ну а там видно будет. J
vitsserg.livejournal.com
Частотомер на Интегральных Микросхемах серии К155. » Портал инженера
Первой конструкцией на цифровых ИС, которую изготовляли радиолюбители в 80-90 годах, как правило, были электронные часы или частотомер.Такой частотомер и сегодня можно применять при градировке приборов, или использовать в качестве отсчетного устройства в генераторах и любительских передатчиках, при налаживании различных радиоэлектронных устройств. Прибор может заинтересовать тех, у кого без дела лежат микросхемы серии К155, либо начинающих знакомиться с устройствами автоматики и вычислительной техники.
Описываемый прибор позволяет измерять частоту электрических колебаний, период и длительность импульсов, а также может работать как счетчик импульсов. Рабочая частота от единиц Герц до нескольких десятков МГц при входном напряжении до 50 мВ. Предельная частота работы счетчиков на интегральных микросхемах К155ИЕ2 — около 15 МГц. Однако следует иметь в виду, что фактическое быстродействие триггеров и счетчиков превышает указанное значение 1,5... 2 раза, поэтому отдельные экземпляры TTL микросхем допускают работу на более высоких частотах.
Минимальная цена младшего разряда составляет 0,1 Гц при измерении частоты и 0,1 мкс при измерении периода и длительности.Принцип действия частотомера основан на измерении числа импульсов, поступающих на вход счетчика в течение строго определенного времени.
Принципиальная схема показана на рис.1
Исследуемый сигнал через разъем X1 и конденсатор С1 поступает на вход формирователя прямоугольных импульсов.
Широкополосный усилитель-ограничитель собран на транзисторах V1, V2 и V3. Полевой транзистор V1 обеспечивает прибору высокое входное сопротивление. Диоды V1 и V2 предохраняют транзистор V1 от повреждения при случайном попадании на вход прибора высокого напряжения. Цепочкой C2-R2 осуществляют частотную коррекцию входа усилителя.
Транзистор V4, включенный как эмитерный повторитель, согласует выход усилителя-ограничителя с входом логического элемента D6,1 микросхемы D6, обеспечивающей дальнейшее формирование прямоугольных импульсов, которые через электронный ключ поступают на устройство управления на микросхеме D9, сюда же поступают и импульсы образцовой частоты, открывающие ключ на определенное время. На выходе этого ключа появляется пачка импульсов. Число импульсов в пачке подсчитывает двоично-десятичный счетчик, его состояние после закрывания ключа отображает блок цифровой индикации.
В режиме счета импульсов управляющее устройство блокирует источник образцовой частоты, двоично-десятичный счетчик ведет непрерывный счет поступающих на его вход импульсов, а блок цифровой индикации отображает результаты счета. Показания счетчика сбрасываются нажатием кнопки «Сброс».
Задающий тактовый генератор собран на микросхеме D1 (ЛА3) и кварцевом резонаторе Z1 на частоту 1024 кГц. Делитель частоты собран на микросхемах К155ИЕ8; К155ИЕ5 и четырех К155ИЕ1. В режиме измерения точность установки «МГц», «кГц» и «Гц» задается кнопочными переключателями SA4 и SA5.
Блок питания частотомера (рис.3) состоит из трансформатора Т1, с обмотки II которого после выпрямителя VDS1, стабилизатора напряжения на микросхеме DА1 и фильтра на конденсаторах С4 – С11, напряжение +5V подается для питания микросхем.
Напряжение 170V с обмотки III трансформатора Тр1 через диод VD5 используется для питания газоразрядных цифровых индикаторов Н1..H6.
В формирователе импульсов полевой транзистор КП303Д (V3) можно заменить на КП303 или КП307 с любым буквенным индексом, транзистор КТ347 (V5) —на КТ326, а КТ368 (V6, V7) — на КТ306.
Дроссель L1 типа Д-0,1 или самодельный — 45 витков провода ПЭВ-2 0,17, намотанных на каркасе диаметром 8 мм. Все переключатели типа П2К.
Налаживание прибора сводится к проверке правильности монтажа и измерении питающих напряжений. Правильно собранный частотомер уверенно выполняет свои функции, «капризным» узлом является лишь входной формирователь, настройке которого надо уделить максимум старания. Заменив R3 и R4 переменными резисторами 2,2 кОм и 100 Ом, надо на резисторе R5 установить напряжение примерно 0,1...0,2V. Подав от генератора сигналов на вход формирователя синусоидальное напряжение амплитудой около 0,5V, и заменив резистор R6 переменным резистором с номиналом 2,2 кОм, надо его подстроить так, чтобы на выходе элемента D6.1 появились прямоугольные импульсы. Постепенно понижая входной уровень и повышая частоту, надо подбором элементов R6 и СЗ добиться устойчивой работы формирователя во всем рабочем диапазоне. Возможно, при этом придется подобрать сопротивление резистора R9. В процессе налаживания все переменные резисторы должны иметь выводы длиной не более 1...2 см.
Когда налаживание будет завершено, следует их выпаивать по одному и заменять постоянными резисторами подходящего номинала, каждый раз проверяя работу формирователя.
В конструкции вместо индикаторов ИН-17 можно применить газоразрядные индикаторы ИН-8-2, ИН-12 и т. п.
В формирователе импульсов транзисторы КТ368 можно заменить на КТ316 или ГТ311, вместо КТ347 можно использовать КТ363, ГТ313 или ГТ328. Диоды V1, V2 и V4 можно заменить на КД521, КД522.
Схема и плата в формате sPlan7 и Sprint Layout - Вы не можете скачивать файлы с нашего сервера
* Данная схема была собрана мной в далеком 1988 году в одном корпусе со звуковым генератором и использовалась как цифровая шкала.
Как самостоятельный прибор оформлен недавно, поэтому возможно, где-то в схему и рисунок печатной платы могла закрасться ошибка..
Список Литературы:
В помощь радиолюбителю №084, 1983 г.
Цифровые Устройства на Интегральных Микросхемах — © Издательство «Радио и связь», 1984.
Журнал «Радио»: 1977, № 5, № 9, № 10; 1978, № 5; 1980, № 1; 1981, № 10; 1982, № 1, № 11; № 12.
Радиолюбительские цифровые устройства. — М.: Радио и связь, 1982.
Источник: http://electro-tehnyk.narod.ru Обсудить на форумеingeneryi.info
| ||||||||
Описание интересной модели бытового цифрового ваттметра. Опыт испольpования в качестве самостоятельного измерителя. radioskot.ru
Цифровой частотомер. 8-разрядов. от Viktor2312. 1996г.
1. Частотомер электронно-счётный.
(ИП - 1 - 001).
Электронно-счётный частотомер имеет следующие параметры:Измеряемая частота ---------------------------- (1Гц...20МГц).Погрешность измерений ------------------------------- (+-3Гц).Амплитуда измеряемых импульсов ------------------- (0,1...5В).
Частотомер содержит пять основных блоков, а так же блок питания БП-1:
1. Генератор на 1МГц и делители до 1Гц ---------------------------- (G1).2. Блок управления сбросом и записью в память -------------------- (G2).3. Блок счёта и памяти --------------------------------------------- (G3).4. Блок динамической индикации ----------------------------------- (G4).5. Входной блок. Он предназначен для усиления входных периодических сигналов любой формы и преобразования их в прямоугольные импульсы. - (G5).
Генератор на 1МГц и делители до 1Гц (G1).
Блок (G1), (ИП - 1 - 001 - 02) состоит из задающего генератора выполненого на элементах DD1.1 - DD1.4 и элементах Z1 (1МГц), R1 - R3, C1-C3. Конденсатор С2 предназначен для точной настройки частоты генератора. Элементы DD2 - DD7 образуют делитель частоты. Выходные импульсы делителя с периодом 1с задают режим работы блока управления (G2).Блок счёта и памяти (G3).(ИП - 1 - 001 - 03).
Блок (G3) конструктивно оформлен на двух печатных платах (ИП - 1 - 001 - 03.1) и (ИП - 1 - 001 - 03.2). Он содержит 8 (восемь) микросхем К155ИЕ2 DD12 - DD19 декадные счётчики включённые последовательно. А так же 8 (восемь) микросхем памяти К155ТМ5 имеющие общий объём памяти 4 байта по 4 бита каждая. Они предназначены для хранения информации во время счёта.Блок управления сбросом и записью в память (G2).(ИП - 1 - 001 - 04)
Считаем, что переключатель SA1 находится в положении "Измерение" и следовательно его контакты 1 и 2 разомкнуты. На вход "С" D-триггера DD10.1 (G2), работающего в режиме счёта на выв. 2 (инверсный вход соединён с входом D), непрерывно поступают импульсы от блока образцовых частот (G1), (ИП - 1 - 001 - 02), (см график а на рис.). В начальный момент на его прямом выходе (вывод 5) напряжение низкого уровня, закрывающее электронный клапан DD9.1 (G2), который не пропускает через себя сформированное триггером Шмитта импульсное напряжение. По фронту первого же импульса образцовой частоты, триггер DD10.1 переключается в единичное состояние (график б) и напряжением высокого уровня на прямом выходе открывает электронный клапан. С этого момента импульсы напряжения измеряемой частоты безпрепятственно проходят через клапан, инвертор DD9.2, (G2) и поступают непосредственно на вход С1 (выв. 14) счётчика DD12 (G3) младшего разряда блока счёта и памяти (G3). Начинается счёт входных импульсов, (график Ж).По фронту следующего импульса образцовой частоты триггер DD10.1 переключается в исходное, нулевое состояние и напряжением высокого уровня на инверсном выходе переключает в единичное состояние D-триггер DD10.2 (график в). В свою очередь, этот триггер низким уровнем напряжения на инверсном выходе (выв. 8), а значит и на соединённым с ним входе R триггера DD10.1 блокирует вход управляющего устройства от воздействия на него импульсов образцовой частоты. При этом клапан закрывается напряжением низкого уровня на прямом выходе триггера DD10.1. В этот момент при смене уровня напряжения с низкого на высокий на выв. 9 DD10.2 одновибратор DD11.1 формирует на выводе 13 короткий импульс, который записывает данные со счётчиков в память.Импульс низкого уровня с коллектора VT2 так же поступает на вывод 13, вывод R, D-триггера DD10.2 и переключает триггер в исходное состояние и конденсатор С5 разряжается через диод VD2 (Д9Ж) и внутреннее сопротивление этого триггера. С появлением на входе "С" триггера DD10.1 очередного импульса образцовой частоты начинается следующий цикл работы прибора в режиме измерения (график ж).Чтобы частотомер перевести на работу в режиме непрерывного счёта импульсов, переключатель SA1 устанавливают в положение "Счёт". В этом случае триггер DD10.1 по входу S переключается в единичное состояние - на его прямом выходе появляется напряжение высокого уровня. При этом электронный клапан оказывается открытым и через него к двоично-десятичному счётчику DD12 - DD19 (G3) поступают импульсы входного сигнала. Для того, чтобы информация проходила напрямую с выходов счётчиков на вход индикатора, необходимо, чтобы на выводах 12 и 3 микросхем памяти DD20 - DD27 (G3) присутствовало напряжение высокого уровня. В режиме счёта одновибратор не работает, так как на выводе 2 нет перепадов импульса с лог. 0 в лог. 1 и на выводе 13 постоянно присутствует уровень лог. 0, а на инверсном выходе выв.4 уровень лог.1. Вторая часть переключателя SA1, SA1.2 подключена к выводам 13 и 4 одновибратора DD11.1 (G2) и при переключении с режима "Измерение" в режим "Счёт" с вывода 4 DD11.1 (G2) напряжение лог. 1 подаётся на входы (WR) выв 12 и 3 микросхем памяти, что и позволяет пропускать информацию насквозь памяти, не запоминая информации.Блок (G2) выполнен на одной плате с блоком (G5) и имеет маркировку (ИП - 1 - 001 - 04).
Входной блок (G5).(ИП - 1 - 001 - 04)
Блок (G5) выполнен на одной плате с блоком (G2). Входной блок частотомера состоит из усилителя на транзисторе VT1 (КТ315В) и триггера Шмитта микросхемы DD8.1 (G5) К155ТЛ1. В этой микросхеме два триггера Шмитта, каждый из которых может работать как самостоятельное устройство, но в частотомере используется только один из них (любой).Транзистор VT1 усиливает и одновременно ограничивает по амплитуде входные колебания, а триггер Шмитта DD8.1 преобразует их в электрические импульсы прямоугольной формы. С выхода триггера (вывод 6 DD8.1) импульсное напряжение поступает на вход электронного клапана (вывод 1 DD9.1) (G2).Диод VD1 ограничивает отрицательное напряжение на эмиттерном переходе транзистора. Пока напряжение входного сигнала не превышает 0,6...0,7В, диод практически закрыт и не оказывает никакого влияния на работу транзистора как усилителя. Когда же амплитуда измеряемого сигнала оказывается больше, диод при отрицательных полупериодах открывается и таким образом поддерживает на базе напряжение, не более 0,7...0,8В.Блок динамической индикации. (G4).
Блок динамической индикации построен на 8 (восьми) микросхемах. Семь микросхем К155 серии и одна К514 серии, семисегментный дешифратор. Микросхема DD35 (К155ЛА3) содержит четыре элемента И-НЕ, на которой построен генератор с частотой следования импульсов 1...12кГц. Импульсы с генератора подаются на счётчик DD34 (К155ИЕ2) с коэффициентом пересчёта 5 (пять). Сигналы с выхода счётчика подаются на управляющие входы мультиплексоров DD28 - DD31 (К155КП7) и на дешифратор DD32 (К155ИД4). Выходы дешифратора подключены к катодам индикаторов (выв. 4) HG1 - HG8. Счёт катодов идёт от младшего (правого знака) на схеме первый верхний HG1. В качестве индикаторов использованы семисегментные светодиодные индикаторы с общим катодом АЛС324А. Сигналы с выходов мультиплексоров DD28 - DD31 подаются на входы 1-2-4-8 дешифратора DD33 (К514ИД1). Сигналы с выхода дешифратора DD33 управляют анодами (a...g) индикаторов HG1 - HG8. В результате на индикаторах отображаются (в оригинале индицируются) цифры, соответствующие подаваемым на вход катодам.Так же следует заметить, что дешифратор DD33 (К514ИД1) выполнен в 16 выводном корпусе, а КР514ИД1 в 14 выводном корпусе, и имеет соответсвенно другую разводку выводов (на схеме показано в скобках).
Вот это всё что нашлось у меня в моих старых записях.
Графики работы в приложенном архиве.
vb4.zx-pk.ru
Схема цифрового частотомера
В любой радиолюбительской лаборатории просто необходим прибор для измерения частоты, который позволит в разработке, конструировании, производстве, изготовлении, ремонте, регулировке и настройке различных электронных устройств.
Малогабаритный частотомер
Приведена схема малогабаритного частотомера среднего класса точности, удовлетворяющего большинство потребностей радиолюбителя, состоит из небольшого количества деталей, сконструирован в виде щупа, что очень необычно для частотомера и удобно.
О напряжении питания микросхем DD6-DD10, DD2.
?Чертеж возможного варианта печатной платы малогабаритного частотомера Пузырькова.
Портативный частотомер
В любой радиолюбительской лаборатории просто необходим прибор для измерения частоты. Что необычно, в конструкции этого частотомера предусмотрена возможность слухового контроля измеряемой частоты с помощью пьезоэлектрического излучателя, а так же есть сервис самодиагностики исправного состояния.
?Чертеж возможного варианта печатной платы портативного частотомера Токарева.
Доработанный вариант частотомера, в результате чего он превратился в измеритель емкости от 50 пФ до 5 мкФ.
Предварительный делитель частоты
Электронные частотомеры, собранные на широко-распространенных микросхемах структуры КМОП при всех своих преимуществах (простота схема-построения, малое энергопотребление, малые массо-габаритные свойства) имеют один существенный недостаток: низкая верхняя граница измерения частоты (несколько мегагерц), что сильно ограничивает их область применения. Но для этих целей совсем необязательно обзаводиться высокочастотным прибором. Можно адаптировать имеющийся радиолюбительский частотомер, предварительно уменьшив частоту входного сигнала в какое-то заведомо известное число раз, тем самым подняв граничную частоту прибора до 250 МГц. Описываемое устройство можно так же использовать совместно с осциллографом для этих же целей.
radio-shema.ru
Простой цифровой частотомер
Схема очень простого цифрового частотомера на зарубежной элементной базе
Доброго дня уважаемые радиолюбители!Приветствую вас на сайте “Радиолюбитель“
В этой статье на сайте Радиолюбитель мы рассмотрим очередную простую радиолюбительскую схему – частотомер. Частотомер собран на зарубежной элементной базе, которая подчас бывает доступнее отечественной. Схема проста и доступна для повторения начинающему радиолюбителю.
Схема частотомера:
Частотомер выполнен на измерительных счетчиках HFC4026BEY, микросхемах серии CD40 и семисегментных светодиодных индикаторах с общим катодом HDSP-h311H. При напряжении источника питания 12 вольт частотомер может измерять частоту от 1 Гц до 10 МГц.
Микросхема HFC4026BEY является представителем высокоскоростной КМОП логики и содержит десятичный счетчик и дешифратор для семисегментного светодиодного индикатора с общим катодом. Входные импульсы подаются на вход “С”, который имеет триггер Шмитта, что позволяет значительно упростить схему входного формирователя импульсов. Кроме того, вход счетчика “С” можно закрыть подав логическую единицу на вывод 2 микросхемы. Таким образом отпадает надобность во внешнем ключевом устройстве пропускающим импульсы на вход счетчика в период измерения. Выключить индикацию можно подав логический ноль на вывод 3. Все это упрощает схему управления частотомера.
Входной усилитель выполнен на транзисторе VT1 по схеме ключа. Он преобразует входной сигнал в импульсы произвольной формы. Прямоугольность импульсам придает триггер Шмитта, имеющийся на входе “С” микросхемы. Диоды VD1- VD4 ограничивают величину амплитуды входного сигнала. Генератор опорных сигналов выполнен на микросхеме CD4060B. В случае использования кварцевого резонатора на частоту 32768 Гц с вывода 2 микросхемы снимается частота 4 Гц, которая поступает на схему управления состоящего из десятичного счетчика D2 и двух RS триггеров на микросхеме D3. В случае использования резонатора на 16384 Гц ( с китайских будильников) частоту 4 Гц нужно будет снимать не со 2 вывода микросхемы, а с 1-го.
Микросхему CD4060B можно заменить другим аналогом типа хх4060 (например NJM4060). Микросхему CD4017B можно заменить также другим аналогом типа хх4017, либо отечественной микросхемой К561 ИЕ8, К176 ИЕ8. Микросхема CD4001B прямой аналог наших микросхем К561ИЕ5, К176ИЕ5. Микросхему HFC4026BEY можно заменить ее полным аналогом CD4026, но при этом максимальная измеряемая частота будет 2 МГц. Схема входного ула частотомера примитивная, ее можно заменить каким-то более совершенным узлом.
