Журнал постановки высокопрочных болтов. Форма N Ф-59. Журнал по затяжке высокопрочных болтов
Журнал постановки высокопрочных болтов. Форма N Ф-59
Утверждено Распоряжением Росавтодора от 23 мая 2002 г. N ИС-478-р
Форма Ф-59 Подрядная организация _________________________ _______________________________________________ Строительство (реконструкция) _________________ _______________________________________________ (наименование и месторасположение, _______________________________________________ км, ПК) ЖУРНАЛ N ______ ПОСТАНОВКИ ВЫСОКОПРОЧНЫХ БОЛТОВ __________________________________________________________________ (наименование конструкции) Расчетный пролет _________________ м. Высота __________________ м. Сертификаты болтов N _____________________________________________ Величина крутящего момента для данной партии болтов диаметром ___________________ мм ___________________________ кгс.м диаметром ___________________ мм ___________________________ кгс.м Начат "___"____________ 20__ г. Окончен "___"____________ 20__ г. Производитель работ ______________________________ ______________________________ (фамилия, инициалы, подпись) В настоящем журнале прошнуровано и пронумеровано ________ страниц М.П. Начальник участка (ст. прораб) ____________________________ (фамилия, инициалы, подпись) Смена от ___________ час. до __________ час. _____________ 20__ г. Фамилия и инициалы бригадира _____________________________________ бригада _____________________________________________________ чел. Ключ типа __________ N ________ протарирован _____________ 20__ г. Постановка и натяжение высокопрочных болтов --------T----T-------T-------T--------------------------T--------------¬ ¦Этапы ¦Диа-¦Количе-¦Крутя- ¦ Контроль натяжения ¦Приемка болтов¦ ¦поста- ¦метр¦ство ¦щий мо-¦ болтов технадзором ¦ технадзором ¦ ¦новки ¦бол-¦болтов ¦мент, ¦ строительства ¦ заказчика ¦ ¦болтов,¦тов,+---T---+прило- +----T------T--------T-----+------T-------+ ¦узлов ¦мм ¦шт.¦шт.¦женный ¦дата¦коли- ¦показа- ¦долж-¦дата ¦подпись¦ ¦или ¦ ¦ ¦ ¦к гай- ¦при-¦чество¦ния кру-¦ность¦прием-¦ ¦ ¦соеди- ¦ ¦ ¦ ¦кам, ¦емки¦прове-¦тящего ¦и ¦ки ¦ ¦ ¦нений ¦ ¦ ¦ ¦кгс.м ¦ ¦ренных¦момента ¦под- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦болтов¦кгс.м ¦пись ¦ ¦ ¦ L-------+----+---+---+-------+----+------+--------+-----+------+-------- Итого за смену ___________________________________________________ Приняты за смену узлы N __________________________________________ Был ли простой, продолжительность его и причины __________________ __________________________________________________________________ Производитель работ ______________________________________________ Сменный мастер ___________________________________________________ Бригадир _________________________________________________________ (фамилия, инициалы, подпись)Журнал постановки высокопрочных болтов
Подрядная организация________________________
Строительство (реконструкция)_________________
_____________________________________________
(наименование и месторасположение,
_____________________________________________
км, ПК)
ЖУРНАЛ №_______ПОСТАНОВКИ ВЫСОКОПРОЧНЫХ БОЛТОВ
(наименование конструкции)
Расчетный пролет м. Высота м.
Сертификаты болтов №
Величина крутящего момента для данной партии болтов
Диаметром мм кгс. м
Диаметром мм кгс. м
Начат «____»________________20____г.
Окончен «____»______________20____г.
Производитель работ
(фамилия, инициалы, подпись)
В настоящем журнале прошнуровано и пронумеровано страниц
М.П.
Начальник участка
(ст. прораб)
(фамилия, инициалы, подпись)
Смена от час до час 20 г.
Фамилия и инициалы бригадира
Бригада чел.
Ключ типа № протарирован 20 г.
Постановка и натяжение высокопрочных болтов
standartgost.ru
Высокопрочные болты
Здравствуйте, уважаемый читатель блога прораба, в статье высокопрочные болты разберемся с их обозначением, выясним, чем они отличаются от обычных болтов, что с ними делают перед установкой и после. Данная статья будет полезна мастерам, прорабам, которые только начинают осваивать стройку зданий из металлоконструкций. Технической литературы вроде вот этой «Рекомендации по надзору и технической эксплуатации монтажных соединений на высокопрочных болтах стальных строительных конструкций зданий и сооружений Министерства металлургии СССР» или «ГОСТ Р 52644-2006 Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ» не читал, если и читал в институте, то не помню.
Давайте разберемся, что такого необычного в высокопрочных болтах. К данной группе болтов относятся изделия, у которых сопротивление к временным нагрузкам равно 800 МПа. Класс прочности начинается с 8.8 для болтов и 8 для гаек.
Что обозначают цифры 8.8? Первое число, умноженное на 10 показывает величину минимального временного сопротивления в кгс/мм2, второе число так же умноженное на 10 указывает отношение предела текучести к временному сопротивлению в процентах.
Например, первая цифра 8х10=80 кгс/мм2 это значение минимального временного сопротивление металла σв, отношение предела текучести σт к временному сопротивлению σв в процентах равно 8×10 = 80 %.
Предел текучести рассчитывается умножением первой цифры маркировки на вторую 8х8=64 кгс/мм2.

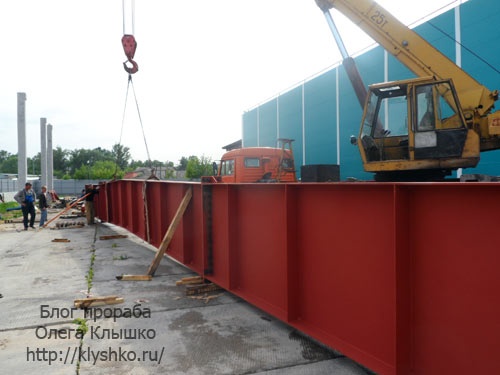

На наших болтах соединяющие балку имеется обозначение:
- D15.3 болт щелковского завода.
- 10.9 – минимальное временное сопротивление болта равно 10.9 кгс/мм2
- SXЛ – S обозначает увеличенный размер шестигранной головки под ключ, ХЛ – обозначает, что данные болты могут использоваться в районах с температурой опускающейся от -40 до -65 градусов.
Если вы не смогли найти болты с заданными характеристиками по проекту, то разрешается их замена в большую сторону, например вместо 8.8 использовать болты 10.9.
Особенностью соединений высокопрочных болтов является то, что усилия воспринимаются не срезом болтов и смятием стенки, а силами трения между соединенными поверхностями. Исходя из этого, большое внимание необходимо уделять к поверхностям соединений удалять ржавчину и грязь.
Недостаточное натяжение болтов приведет к «проскальзыванию» элементов и болты будут работать на срез, а элементы на смятие, что приведет к деформации конструкции и разрушению болтов.
Подготовка высокопрочных болтов, гаек и шайб
Проработав на объектах по сборке металлоконструкций никто высокопрочные болты перед монтажом не подготавливал. Болты на объект привозили с заводской смазкой и их сразу пускали в дело. Оказывается, это было не правильно и способ их подготовки меня удиви, не много.
Что необходимо сделать с высокопрочными болтами перед их установкой и после. Кто первый раз будет работать с высокопрочными болтами, не прочитав рекомендаций, никогда не догадается, что перед применением их надо прокипятить в воде с бытовым стиральным порошком или моющим раствором.
Подготовка высокопрочных болтов
Это делается для того чтоб удалить заводское масло, окалину, грязь произвести визуальный осмотр болтов на наличие трещин, произвести прогонку отбракованных болтов и гаек.
[pwal description="Рекомендации по подготовки нажми любую кнопку"]
Подготовка высокопрочных болтов, гаек и шайб
4.1.1. Технологический процесс подготовки метизов включает расконсервацию, очистку от грязи и ржавчины, прогонку резьбы отбракованных болтов и гаек, нанесение смазки.
4.1.2. Существуют два способа обработки метизов. В решетчатой таре (при малых объёмах - в ведре с пробитыми дырками) укладываются метизы; в чистой бочке кипятится вода, по возможности, с моющим раствором либо бытовым стиральным порошком. Ведро окунается в воду и кипятится 10-15 минут. После этого, когда, вода сольется, метизы опускается на 1-2 минуты в ёмкость со смесью бензина (85 %) и минерального масла типа "автол" (15 %), затем вынимают. С нагретых метизов бензин быстро испаряется, а масло в виде тонкой пленки остается на поверхности. Такой способ обеспечивает выравнивание коэффициента закручивания до 0,18.
[/pwal]
Перед установкой в конструкцию смазывают резьбовую часть маслом. В рекомендациях прописывают после кипячения окунуть болты в смесь бензина с маслом.
Высокопрочный болт устанавливается с двумя шайбами одна со стороный болта, вторая со стороны гайки.
Затяжка высокопрочных болтов

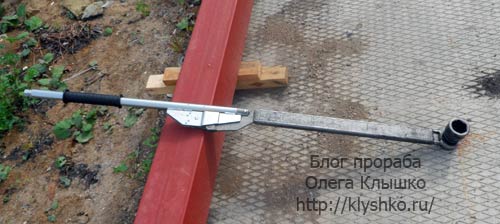

ключ динамометрический
По проекту в Мытищах фланцевые соединения балок затягиваются высокопрочными болтами из стали 40Х «селект» с нормативным временным сопротивлением 11 тс/см2. Величина предварительного натяжения болтов М24 составляет 24,4 тс.
Каким способом создать такое усилие при затягивание болтов? Для этого применяют специальные динамометрические ключи. Данные ключи показывают силу натяжение. В видео расположенном ниже показано, как затягивают болты динаметрическим ключом. При получение заданного усилие ручка ключа «ломается».
Кроме этого качество затяжки конструкции проверяют щупом толщиной 0,1 мм в зоне радиуса от оси болта 40 мм, щуп не должен проходить.
После приемки соединений работником ИТР, стыки по контуру грунтуются грунтовками ФЛ-03Л ГФ-021 с добавлением сухого пигмента до консистенции исключающей затекание грунтовки внутрь соединения или зашпаклевывают стыки.
Как заполнять журнал постановки высокопрочных соединений читаем и смотрим примеры в данной статье.
Оставляем комментарии к данной статье высокопрочные болты.
С уважением, Олег Клышко.
klyshko.ru
Журнал выполнения монтажных соединений на болтах с контролируемым натяжением
ОФОРМЛЕНИЕ ОБЛОЖЕК И СТРАНИЦ ЖУРНАЛА
ВЫПОЛНЕНИЯ МОНТАЖНЫХ СОЕДИНЕНИЙ
НА БОЛТАХ С КОНТРОЛИРУЕМЫМ НАТЯЖЕНИЕМ
Обложка
Журнал
выполнения монтажных соединений
на болтах с контролируемым натяжением
(форма)
Титульный лист
Журнал выполнения монтажных соединений на болтах с контролируемым натяжением N ___________ Наименование организации, выполняющей работы _____________________ __________________________________________________________________ Наименование объекта строительства _______________________________ Должность, фамилия, инициалы и подпись лица, ответственного за выполнение работ и ведение журнала _______________________________ __________________________________________________________________ Организация, разработавшая проектную документацию, чертежи КМ __________________________________________________________________ Шифр проекта _____________________________________________________ Организация, разработавшая проект производства работ _____________ __________________________________________________________________ Шифр проекта _____________________________________________________ Предприятие, разработавшее чертежи КМД и изготовившее конструкции __________________________________________________________________ Шифр заказа ______________________________________________________ Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора ________________ __________________________________________________________________ Журнал начат "____" ________________ 19 ____ г. Журнал окончен "____" ________________ 19 ____ г.Список звеньевых (монтажников), занятых установкой болтов
------------T-----------T-----------T------------------T---------- Фамилия, ¦Присвоенный¦Присвоенный¦ Квалификационное ¦Примечание имя, ¦ разряд ¦ номер или ¦ удостоверение ¦ отчество ¦ ¦ знак +---------T--------+ ¦ ¦ ¦ дата ¦ кем ¦ ¦ ¦ ¦ выдачи ¦ выдано ¦ ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+----------2-я и последующие страницы
---T-----T----------------------------T----------------------------------------- Да-¦Номер¦ Постановка болтов ¦ Результаты контроля та ¦чер- +-----T-----T------T---------+-----T-----T-------T-------T-------T----- ¦тежа ¦Число¦Номер¦Способ¦Расчетный¦Обра-¦Число¦Резуль-¦Номер ¦Подпись¦Под- ¦КМД и¦пос- ¦сер- ¦обра- ¦момент ¦ботка¦про- ¦таты ¦клейма,¦лица, ¦пись ¦наи- ¦тав- ¦тифи-¦ботки ¦закручи- ¦кон- ¦ве- ¦провер-¦подпись¦ответс-¦пред- ¦мено-¦лен- ¦ката ¦кон- ¦вания или¦такт-¦рен- ¦ки мо- ¦брига- ¦твен- ¦ста- ¦вание¦ных ¦на ¦такт- ¦угол по- ¦ных ¦ных ¦мента ¦дира ¦ного за¦вите- ¦узла ¦бол- ¦болты¦ных ¦ворота ¦по- ¦бол- ¦закру- ¦ ¦поста- ¦ля ¦(сты-¦тов ¦ ¦повер-¦гайки ¦верх-¦тов ¦чивания¦ ¦новку ¦за- ¦ка) в¦в ¦ ¦хнос- ¦ ¦нос- ¦ ¦или уг-¦ ¦болтов ¦каз- ¦сое- ¦сое- ¦ ¦тей ¦ ¦тей ¦ ¦ла по- ¦ ¦ ¦чика ¦дине-¦дине-¦ ¦ ¦ ¦ ¦ ¦ворота ¦ ¦ ¦ ¦нии ¦нии ¦ ¦ ¦ ¦ ¦ ¦гайки ¦ ¦ ¦ ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ 12 ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+-----3-я страница обложки
В журнале пронумеровано и прошнуровано ___________________ страниц "____" _____________ 19 ___ г. __________________________________________________________________ (должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал) МЕСТО ПЕЧАТИdogovor-obrazets.ru
журнал по затяжке болтов пример заполнения
Вы здесь: ГлавнаяСтроительная документация Журнал постановки высокопрочных болтовЖурнал постановки высокопрочных болтов
08.08.2015 12:16 Здравствуйте, уважаемый читатель, блога в статье журнал высокопрочных болтов я покажу пример заполнения данного журнала. Что такое высокопрочные болты, как их проверяют, затягивают, что делают со стыками после установки болтов, читайте в статье «Высокопрочные болты.Одно дело установить, а другое все это оформить и сдать заказчику. Согласно рекомендациям по надзору и технической эксплуатации монтажных соединений на высокопрочных болтах стальных строительных конструкций зданий и сооружений Министерства металлургии ССР необходим следующий перечень документов для сдачи соединений с применением высокопрочных болтов:Акт приёмки металлоконструкций.Журнал постановки высокопрочных болтов.Журнал тарировки гайковертов и динамометрических ключей.Журнал подготовки высокопрочных болтов (или запись в журнале постановки высокопрочных болтов) о способах подготовки метизов с указанием принятого коэффициента закручивания.Копия приказа монтажной организации о назначении ответственных исполнителей по выполнению соединений на высокопрочных болтах и контролеров с указанием номеров - клейм, присвоенных исполнителям и контролерам.Комплект чертежей КМ со всеми исправлениями и изменениями, внесенными проектной организацией.Комплект чертежей КВД со штампом "Исполнительный чертеж" и подписью главного инженера монтирующей организации.Сертификат на сданные металлоконструкции.Копия сертификата на высокопрочные болты, гайки и шайбы. Получается внушительный список, но на строительных объектах в основном все зависит от требований заказчика. Если он посчитает, что согласно данным рекомендациям вам необходимо предоставить весь перечень сдаточной документации, то придется исполнять.На строительном объекте, где применялись высокопрочные болты, при сдаче выполненных монтажных работ заказчик потребовал:Журнал монтажных работ;Паспорт на динамометрический ключ, которым затягивали высокопрочные болты;Приказ на ответственного исполнителя;Сертификаты качества болтов, гаек, шайб.Со всем пунктами разбираться не будем о них можно почитать в отдельных статьях блога. Нас интересует журнал постановки высокопрочных болтов, с фотографий журнала я думаю, вам будет понятно как заполнять. Вначале статьи показаны пример заполнения первых двух листов журнала. Заполнять его имеет право прораб или мастер назначенный приказом об ответственном исполнителе фирмой выполняющая данный вид работ. Далее заполнятся страница с данными монтажников, указываете полностью фамилию имя отчество, разряд, присвоенный номер, номер удостоверения. И основной раздел дату пишите ту, когда производили монтаж данного соединения, номер чертежа КМД переписываете из проекта, номер сертификатов болтов указываете с паспортов качества изделия, способ обработки контактных соединений должны быть зачищены и отфрезерованы, расчетный момент закручивания должен равняться указанным в проекте показания берутся с затяжки динаметрическим ключом. После проверки в последней графе расписывается заказчик. И последнее к данному журналу обязательно прикладывается паспорт качества динаметрического ключа, которым затягивались высокопрочные болты.
Автор: Автор / Дата: 2017-03-01 Рубрика: Исполнительная документация. Приветствую друзья. Давно я не писал про специальные строительные журналы, а ведь такие темы вам очень нравятся. Вот, например, эта статья «Пример заполнения общего журнала работ от которого твой начальник будет в восторге, самая популярная на моем блоге и набрала уже более 80 комментариев. Ну а сегодня я поделюсь с вами статьей про журнал выполнения монтажных соединений на болтах с контролируемым натяжением.Почему его надо заполнять
Данный вид соединения относится к весьма ответственным узлам, где возникают значительные усилия на растяжение. Именно поэтому соединение на высокопрочных болтах подлежат особому контролю. Я в статьях постоянно обращаюсь к своду правил «Несущие и ограждающие конструкции и этот раз не будет исключением. В п. 4.6.13 указанного свода правил написано следующее:А в п. 4.6.14 также написано про данный журнал:Ну и наконец п. 4.6.16:Пример оформленного журнала
Ниже я вам представил оформленную версию (образец) данного журнала. В приведенном примере представлена старая версия, форма которой была указана в старом СНи. П 3.03.01-87. Но новая форма практически не изменилась, поэтому не обращайте на это внимания. Представил журнал какой смог найти.Первая страница — это титульный лист. Второй лист — список звеньевых (монтажников), занятых установкой болтов. В этой таблице указывают всех монтажников, занятых установкой высокопрочных болтов. На данных монтажников должно быть соответствующее удостоверение. Указано это в п. 4.6.1 СП 70.13330.2012:Присвоенный номер и знак (клеймо), по моему, берется как раз с удостоверения. Но я точно не знаю, если что поправьте меня.Следующие два листа основные. В 4 пункте номер сертификата на болты. Данное требование приведено в п. 4.6.5:В 5 пункте указывается способ обработки контактных поверхностей. Обработка поверхностей это обязательная процедура, без нее ни в коем случае нельзя выполнять соединения. В п. 4.6.2 об этом очень хорошо написано:В 6 столбце указываем момент закручивания. Данный показатель высчитывается по определенной формуле. За основу берутся данные болта (коэффициент закручивания и номинальный диаметр болта) и усилие натяжения, которое указывается в рабочих чертежах КМ. Как рассчитывать момент указано в п. 4.6.9:Следующая страница. Здесь уже пишутся результаты контроля. Проведена ли обработка поверхностей, сколько болтов проверено, на кокой момент закручено и т.д.А как проводить контроль и как правильно выполнять сами работы по натяжению болтов подробно написано в разделе 4.6 СП 70.13330.2012.Ниже вы можете скачать электронную версию (бланк) журнала. Пользуйтесь на здоровье.Поддержите блог — скачайте электронную версию журнала выполнения монтажных соединений на болтах с контролируемым натяжением за символическую цену!
В окне платежа после успешной оплаты нажмите на Перейти на сайт магазина и файл попадет в загрузки.Скачать бесплатно: сайт . Друзья, хочу Вам порекомендовать программу «Исполнительная документация от Компании «АЛТИУС СОФТ. Если хотите автоматизировать и ускорить процесс ведения исполнительной документации, то Вам не обойтись без данной программы. Спасибо! Главная / Образцы / Журнал /Журнал постановки высокопрочных болтов. Форма N Ф-59
На странице представлен образец бланка документа «Журнал постановки высокопрочных болтов. Форма N Ф-59 с возможностью скачать его в формате DOC и PDF.Тип документа: Журнал. Для того, чтобы сохранить образец этого документа себе на компьютер перейдите по ссылке для скачивания.Размер файла документа: 5,0 кб. Спросите у юриста-консультанта!Мы постараемся вам помочьСкачать образец документа
Сохраните этот документ у себя в удобном формате. Это бесплатно.Утверждено Распоряжением Росавтодора от 23 мая 2002 г. N ИС-478-р Форма Ф-59 ЖУРНАЛ N ПОСТАНОВКИ ВЫСОКОПРОЧНЫХ БОЛТОВ Расчетный пролет м. Высота м.Сертификаты болтов N Величина крутящего момента для данной партии болтовдиаметром мм кгс.м. Смена от час. до час. 20__ г.Фамилия и инициалы бригадира Ключ типа N протарирован 20__ г. Постановка и натяжение высокопрочных болтов--------T----T-------T-------T--------------------------T--------------¬¦Этапы ¦Диа-¦Количе-¦Крутя- ¦ Контроль натяжения ¦Приемка болто⦦поста- ¦метр¦ство ¦щий мо-¦ болтов технадзором ¦ технадзором ¦¦новки ¦бол-¦болтов ¦мент, ¦ строительства ¦ заказчика ¦¦болтов,¦тов,+---T---+прило- +----T------T--------T-----+------T-------+¦узлов ¦мм ¦шт.¦шт.¦женный ¦дата¦коли- ¦показа- ¦долж-¦дата ¦подпись¦¦или ¦ ¦ ¦ ¦к гай- ¦при-¦чество¦ния кру-¦ность¦прием-¦ ¦¦соеди- ¦ ¦ ¦ ¦кам, ¦емки¦прове-¦тящего ¦и ¦ки ¦ ¦¦нений ¦ ¦ ¦ ¦кгс.м ¦ ¦ренных¦момента ¦под- ¦ ¦ ¦¦ ¦ ¦ ¦ ¦ ¦ ¦болтов¦кгс.м ¦пись ¦ ¦ ¦Приняты за смену узлы N Был ли простой, продолжительность его и причины Сохраните этот документ сейчас. Пригодится.Вы нашли то что искали? * Нажимая на одну из этих кнопок, Вы помогаете формировать рейтинг полезности документов. Спасибо Вам!Смежные документы. Новое за 27 мая 2018 Сила характера не в том, чтобы ломать других, а том, чтобы сломать себя! (Ю. Поляков) Получите бесплатную юридическую консультацию по телефону прямо сейчас:+7 (499) 938-41-64 Москва У нас на сайте каждый может бесплатно скачать образец интересующего договора или образца документа, база договоров пополняется регулярно. В нашей базе более 5000 договоров и документов различного характера. Если вами замечена неточность в любом договоре, либо невозможность функции “скачать” какого-либо договора, обратитесь по контактным данным. Приятного времяпровождения!Сегодня и навсегда— загрузите документ в удобном формате! Уникальная возможность скачать любой документ в DOC и PDF абсолютно бесплатно. Многие документы в таких форматах есть только у нас. После скачивания файла нажмите "Спасибо". это помогает нам формировать рейтинг всех документов в базе.на болтах с контролируемым натяжением N ___ Наименование организации, выполняющей работы Должность, фамилия, инициалы и подпись лица, ответственного за выполнениеработ и ведение журнала Организация, разработавшая проектную документацию, чертежи КМ Шифр проекта Диаметры и классы прочности болтов Организация, разработавшая проект производства работ Шифр проекта Предприятие, разработавшее чертежи КМД и изготовившее конструкции Шифр заказа Диаметры и классы прочности болтов Заказчик (организация), должность, фамилия, инициалы и подпись руководителя(представителя) технического надзора Журнал начат "__" 20__ г. |
Журнал выполнения монтажных соединений на болтах с контролируемым натяжением
Раздел документа: Образцы документов , Журнал. Сохраните эту страницу:ОФОРМЛЕНИЕ ОБЛОЖЕК И СТРАНИЦ ЖУРНАЛАВЫПОЛНЕНИЯ МОНТАЖНЫХ СОЕДИНЕНИЙНА БОЛТАХ С КОНТРОЛИРУЕМЫМ НАТЯЖЕНИЕМОбложкана болтах с контролируемым натяжением(форма) на болтах с контролируемым натяжением N Должность, фамилия, инициалы и подпись лица, ответственного завыполнение работ и ведение журнала Организация, разработавшая проектную документацию, чертежи КМ Организация, разработавшая проект производства работ Предприятие, разработавшее чертежи КМД и изготовившее конструкции Заказчик (организация), должность, фамилия, инициалы и подписьруководителя (представителя) технического надзора Список звеньевых (монтажников), занятых установкой болтов------------T-----------T-----------T------------------T---------- Фамилия, ¦Присвоенный¦Присвоенный¦ Квалификационное ¦Примечание имя, ¦ разряд ¦ номер или ¦ удостоверение ¦ отчество ¦ ¦ знак +---------T--------+Да-¦Номер¦ Постановка болтов ¦ Результаты контролята ¦чер- +-----T-----T------T---------+-----T-----T-------T-------T-------T----- ¦тежа ¦Число¦Номер¦Способ¦Расчетный¦Обра-¦Число¦Резуль-¦Номер ¦Подпись¦Под- ¦КМД и¦пос- ¦сер- ¦обра- ¦момент ¦ботка¦про- ¦таты ¦клейма,¦лица, ¦пись ¦наи- ¦тав- ¦тифи-¦ботки ¦закручи- ¦кон- ¦ве- ¦провер-¦подпись¦ответс-¦пред- ¦мено-¦лен- ¦ката ¦кон- ¦вания или¦такт-¦рен- ¦ки мо- ¦брига- ¦твен- ¦ста- ¦вание¦ных ¦на ¦такт- ¦угол по- ¦ных ¦ных ¦мента ¦дира ¦ного за¦вите- ¦узла ¦бол- ¦болты¦ных ¦ворота ¦по- ¦бол- ¦закру- ¦ ¦поста- ¦ля ¦(сты-¦тов ¦ ¦повер-¦гайки ¦верх-¦тов ¦чивания¦ ¦новку ¦за- ¦ка) в¦в ¦ ¦хнос- ¦ ¦нос- ¦ ¦или уг-¦ ¦болтов ¦каз- ¦сое- ¦сое- ¦ ¦тей ¦ ¦тей ¦ ¦ла по- ¦ ¦ ¦чика ¦дине-¦дине-¦ ¦ ¦ ¦ ¦ ¦ворота ¦ ¦ ¦ Это цитата сообщения СНИЦОригинальное сообщение. НЕ ХОТИТЕ НИЧЕМ БОЛЕТЬ - НАКОПАЙТЕ СЕБЕ ТРИ КОРНЯ - ЛОПУХА, ПЫРЕЯ, ОДУВАНЧИКА НЕ ХОТИТЕ НИЧЕМ БОЛЕТЬ - НАКОПАЙТЕ СЕБЕ ТРИ КОРНЯ - ЛОПУХА, ПЫРЕЯ, ОДУВАНЧИКА.Из этих корней вы сделаете сбор и будете его пить. Целебные корни — Мы бережем картошку, а сорняки выбрасываем. А они бывают ценнее, чем картошка. Никакие сорняки выбрасывать нельзя. Придет день для каждого человека, когда ему будет нужна не картошка, а лечение. Все сорняки лечат! Все эти трудноискоренимые сорняки утверждают свою необходимость всему живому на земле.Пырей — это злостный сорняк, который Господь дает нам буквально под ноги для нашего лечения. Нет ни одного огорода, чтобы он не рос. Нет ни одного заболевания, чтобы он не лечил, начиная с глаз и кончая онкологией. Им лечатся все дикие животные, кошки и собаки. Для человека он безценен тем, что восстанавливает нарушенный обмен веществ. Настой и отвар корневищ применяют при водянке, отеках различного происхождения, цистите, недержании мочи, камнях в почках и желчном пузыре, всех заболеваниях легких, почек, хронических бронхитах, болезнях кишечника, сахарном диабете, гипертонии.Корни пырея употребляются как болеутоляющее средство при подагре, ревматизме, люмбаго, различных артритах. Сок и отвар свежего растения можно принимать в течение лета, он хорошо помогает при частичной потере зрения. Корень пырея лечит остеохондроз, дисфункцию яичников у женщин, туберкулез легких, экссудативный диатез, фурункулез. Противопоказаний к его приему никаких нет.Из корней пырея мы мололи муку и пекли хлеб. Он полезнее и вкуснее, чем пшеничный. Из него можно делать каши, кофе. В голодные годы он выручает всех. Корень одуванчика тоже сорняк. Ранней весной надо собирать листья одуванчика, вымочить их в соленой воде два часа, чтобы ушла горечь, и делать салат. Из его листьев мы варили суп, а корни жарили.Корень одуванчика лечит злокачественную анемию, рак желудка и печени, воспаление лимфатических узлов, диатез, деформирующий артроз, артрит, остеохондроз, все суставы. Осенью, если вы увидите одуванчик, который не цвел и не отдал все силы цветению, выкапывайте его.Лопух-«академикОднажды я читала лекцию и сказала: «Есть такой академик, который лечит все заболевания. Сидит в земле академик-лопух и ждет, когда его человек возьмет и будет им лечиться.Сейчас люди почти все больны. Рак просто косит людей. А лопух лечит все онкологические заболевания. Лечит сахарный диабет, бронхит, гайморит, ревматизм, подагру, артрит, остеохондроз, перелом костей, межпозвоночные грыжи, атеросклероз, заболевания уха, хроническую коронарную недостаточность.Лопух лечит гепатит! В Москве много людей, особенно мужчин, болеют гепатитом. Даже стойкий гепатит С вылечивается лопухом без следа. Через два-три месяца лечения нет никакого гепатита. Корень лопуха лечит опухоли печени и даже цирроз печени! Лечит холецистит, болезни почек, дробит камни в почках и желчном пузыре.Он лечит все кожные заболевания: ожоги, пролежни, экземы, трофические язвы, выпадение волос, гнойные раны, псориаз, красную волчанку и так далее. Никто из кожников не может лечить все кожные заболевания, а он может!Во время эпидемии гриппа люди бегут к врачам, те назначают антибиотики. А корень лопуха лечит грипп, снимает температуру.В войну у нас не было обуви. Уже морозы, а мы все ходим босиком. Порой простывали, поднималась температура. Мама даст нам корень лопуха и цветки липы, тепло нас укутает. Мы пропотеем, и никакой температуры у нас нет.Корень лопуха лечит паралич! Никто никогда паралич не лечил. А он лечит.Мы из этих корней пекли хлеб, варили каши, делали заправки.Из молодых листьев лопуха готовили суп и салаты. Сам корень жарили, пекли, делали из него кофе. Когда меня в гостях угощают кофе, я пью и думаю: разве это кофе! Кофе надо делать из корней цикория, лопуха и пырея. Мама готовила такой кофе — он был просто безподобным!В моей практике был случай: я лечила одного батюшку в Сергиевом Посаде, у которого были большие грыжи позвоночника. Ему должны были делать операцию медицинские светила в Москве. Я сказала ему: «Пусть ваши светила один месяц подождут. Он пил настойку корней, через месяц я его увидела: от машины идет ко мне свободно и говорит: «У меня нет никаких грыж!ПРАВИЛО ЗАВАРИВАНИЯ КОРНЕЙ— Самые ценные корни — ранней весной, но их можно копать и осенью. Лопух — двухгодичное растение. Следует выкапывать одногодичный лопух, у которого молодые листья — этот корень очень сильный. А лопух с сухими листьями и репьями уже безполезен, он отдал всю силу цветению. У него можно собрать репьи, настоять и полоскать больные зубы — снимет боль.Корни выкопать, вымыть, просушить. Корень лопуха толстый, поэтому его надо порезать. Одну столовую ложку сухих измельченных корней залить двумя стаканами кипятка. Кипятить десять минут. Два часа настоять. Процедить и пить по полстакана три раза в день за 10-15 минут до еды. Когда вы пьете лечебный настой до еды, кровь его сразу впитывает и разносит по всему организму. Можно пить сбор корней лопуха, пырея и одуванчика в равных пропорциях или по одному корню: неделю — лопух, неделю — одуванчик, неделю — пырей. Форма этого журнала соответствует Приложению 5 к Строительным нормам и правилам: Несущие и ограждающие конструкции СНи. П 3.03.01-87, а также соотвествует Приложению Д к СП 70.13330.2012. Свод правил. Несущие и ограждающие конструкции.В соответствии с документом «МДС 12-22.2005. Рекомендации по применению в строительном производстве требований нормативных правовых и иных нормативных актов, содержащих государственные и нормативные требования охраны труда Приложением 5, все данные, касающиеся строительно-монтажных работ на производстве, следует ежедневно вносить в журнал выполнения монтажных соединений на болтах с контролируемым натяжением. Это требование нельзя обходить стороной и пренебрегать им. В случае любого судебного разбирательства этот журнал будет иметь юридический вес и рассматриваться как официальный документ.Наш магазин предлагает вашему вниманию как раз такой журнал выполнения монтажных соединений на болтах с контролируемым натяжением. Он подойдет вам для учета всего необходимого во время строительно-монтажных работ.Почему вам стоит обратиться в наш магазин?Роль интернета в нашей жизни сегодня сложно переоценить. Сейчас все делается для удобства клиента и для сохранения его драгоценного времени. Магазины переносят свой акцент с улиц городов на просторы глобальной сети интернет, и наш магазин тому не исключение. Вы, конечно, можете, если вы приверженец старых методов, тратить свое время, ища по всему городу такую специфическую продукцию как журнал выполнения монтажных соединений на болтах с контролируемым натяжением. Но мы рекомендуем вам сделать заказ, не покидая комфорта вашего домашнего очага. Оформить заказ в нашем интернет-магазине не представляет никакого труда. Кроме того, наши цены существенно ниже, чем где-либо еще.При оформлении заказа на нашем веб-сайте вы можете выбрать переплет, в котором будет сделан ваш журнал выполнения монтажных соединений на болтах с контролируемым натяжением – твердый или мягкий. Но и это еще не все, вы можете заказать ламинирование мягкой обложки или выполнение тиснения на твердой обложке путем выставления галочки в соответствующем пункте при оформлении. Количество страниц, нужных вам в журнале выполнения монтажных соединений, вы можете также указать при оформлении заказа. Доставка осуществляется в кратчайшие сроки, так что вам не придется долго ждать.Помните, что журнал выполнения монтажных соединений на болтах с контролируемым натяжением является очень важным и необходимым бюрократическим звеном в цепи выполнения любых строительно-монтажных работ. Не стоит откладывать его покупку на потом, ведь пригодиться он вам может уже сегодня. Не стоит начинать строительно-монтажные работы без журнала выполнения монтажных соединений на болтах с контролируемым натяжением, думая, что вы приобретете его позже. Наш магазин открыт для вас в формате 24/7 и готов предоставить вам неограниченное количество журналов. Мы ждем ваших покупок и рады помочь при возникновении любых вопросов.Титульный лист журнала выполнения монтажных соединений на болтах с контролируемым натяжением:- наименование организации, выполняющей работы- должность, фамилия, инициалы и подпись ответственного за выполнение работ и ведение журнала- организация, разработавшая проектную документацию, чертежи КМ- шифр проекта- организация, разработавшая проект производства работ- шифр проекта- предприятие, разработавшее чертежи КМД и изготовившее конструкции- шифр заказа- заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора. Разделы 1Список звеньевых (монтажников), занятых установкой болтов.Графы журнала выполнения монтажных соединений на болтах с контролируемым натяжением:1. Ф.И.О.3. Присвоенный номер или знак 4-5. Квалификационное удостоверение- Журнал выполнения монтажных соединений на болтах с контролируемым натяжением
Журнал выполнения монтажных соединений на болтах с контролируемым натяжением
Журнал выполнения монтажных соединений на болтах с контролируемым натяжением относится к журналам контроля за выполняемыми работами. Данный журнал является обязательным приложением к СНи. П 3.03.01-87. соединений на болтах с контролируемым натяжением – процесс требующий соблюдения технологии и правил ведения таких работ. Несоблюдение правил на любом из этапов монтажа может в дальнейшем привести к нарушению конструкции. Поэтому важно контролировать все этапы работ по монтажу соединений на болтах с контролируемым натяжением, результаты контроля заносить в журнал, а к работам допускать только лиц, прошедших специальную подготовку и имеющих удостоверение, подтверждающее квалификацию.Перед непосредственным монтажом обязательно проведение подготовительных работ. Способы обработки деталей, поверхности которых будут соприкасаться, описываются в проекте. Начальное и конечное состояние поверхностей (до и после обработки) также фиксируется в Журнале выполнения монтажных соединений.Для соединяемых поверхностей должен быть ликвидирован перепад. Все отверстия совмещаются и фиксируются. Важно качество используемых материалов. Все применяемые болты должны иметь заводскую маркировку. Для всех болтов в проекте задаются параметры натяжения, которым нужно следовать неукоснительно. Натяжение болтов контролирует бригадир, проставляя в положенных местах свое личное клеймо. При контроле болтов руководствуются соответствующими нормами.Также в журнале необходимы подписи работника, ответственного за установку болтов и представителя заказчика, принимающего работу.В данном журнале обязателен к заполнению титульный лист. Титульный лист Журнала выполнения монтажных соединений на болтах с контролируемым натяжением: Строки для заполнения:Журнал выполнения монтажных соединений на болтах с контролируемым натяжением (СП 70.13330.2012)
Журнал выполнения монтажных соединений на болтах с контролируемым натяжением (СП 70.13330.2012)
Вид документа:
Оформление обложек и страниц журнала выполнения монтажных соединений на болтах с контролируемым натяжением
выполнения монтажных соединений на болтах с контролируемым натяжением
выполнения монтажных соединений на болтах с контролируемым натяжением N | |
Должность, фамилия, инициалы и подпись лица, ответственного за выполнение работ и ведение журнала | |
Организация, разработавшая проектную документацию, чертежи КМ | |
Шифр проекта | Диаметры и классы прочности болтов |
Организация, разработавшая проект производства работ | |
Шифр проекта | |
Предприятие, разработавшее чертежи КМД и изготовившее конструкции | |
Шифр заказа | Диаметры и классы прочности болтов |
Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) | |
технического надзора |
