Журнал прокладки кабелей. Форма № 18. Журнал прокладки кабельных линий
Журнал прокладки кабелей. Форма № 18: бланк, образец 2018
Документ относится к группе «Журнал». Рекомендуем сохранить ссылку на эту страницу в своем социальном профиле или скачать файл в удобном вам формате.
Приложение к Инструкции по оформлению приемосдаточной документации по электромонтажным работам
Форма 18
Ассоциация "Росэлектромонтаж" _________________________________ ________________________________________ (город) _________________________________ ________________________________________ (Электромонтажная организация) (заказчик) _________________________________ ________________________________________ (Подразделение) (объект) _________________________________ ________________________________ 20__ г. (участок) ЖУРНАЛ ПРОКЛАДКИ КАБЕЛЕЙ ------------------------------------------------------------------------------------------- ¦Дата ¦Наименование и¦Марка ¦Общая ¦ Номер ¦Коли- ¦Температура¦Способ ¦Фамилия и¦ ¦про- ¦ номер кабеля ¦кабеля, ¦длина ¦барабана ¦чество ¦окружающего¦подогрева ¦подпись ¦ ¦кладки¦по кабельному ¦напряже-¦линии,¦ и длина ¦соедини-¦воздуха при¦кабеля и ¦ответст- ¦ ¦ ¦ журналу или ¦ние, кВ,¦ м ¦кабеля на¦тельных ¦прокладке, ¦продолжи- ¦венного ¦ ¦ ¦исполнительной¦сечение,¦ ¦каждом, м¦муфт на ¦ °С ¦тельность ¦за ¦ ¦ ¦ схеме ¦кв. мм ¦ ¦ ¦линии ¦ ¦прокладки,¦прокладку¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ч ¦ ¦ +------+--------------+--------+------+---------+--------+-----------+----------+---------+ -------+--------------+--------+------+---------+--------+-----------+----------+---------- Производитель работ ___________________ /_______________/ (подпись) (Ф.И.О.)blank-obrazets.ru
Журнал прокладки кабелей
Производитель работ ________________________________________________________
(подпись)
_____________________________ ___________________________
(Министерство) (город)
_____________________________ ___________________________
(трест) (заказчик)
_____________________________ ___________________________
(монтажное управление) (объект)
_____________________________ _____________________ 200_ г.
(участок)
ЖУРНАЛ монтажа кабельных муфт напряжением выше 1000 В
| КАБЕЛЬ | МУФТА | Фамилия и подпись исполнителя | |||
| Номер по кабельному журналу | Марка, сечение, мм2, напряжение, кВ | Номер | Тип, размер | Дата монтажа | |
Производитель работ (мастер) ______________________________________________
(подпись)
studfiles.net
Прокладка кабеля открыто | Исполнительная
← предыдущий раздел | вернуться к содержанию | читать далее →
Прокладка кабеля открыто
Прокладка кабеля открыто (по полкам, в лотках, в коробах, по стенам и кабельным конструкциям, на изолирующих опорах и на стальном канате). Делается запись в общем журнале работ на основании заполненного кабельного журнала в екселе (так точнее). Обязательно ведите общий кабельный журнал (не на сдачу) в екселе и заставляйте мастеров заполнять такой в бумажном виде. На силовой кабель 1000В и выше ведите журнал прокладки кабелей по ВСН123-90, но только для таких кабелей. Многие требуют чтобы такой журнал велся абсолютно на весь кабель, это не правильно, для всех кабелей заполняются пустые графы в рабочих чертежах (проложен), а на силовой в связи с тем, что линия может ложится не из одного куска ведется журнал прокладки кабелей. Делайте запись, что проложили всю линию даже если его не завели в здание или траншею иначе запутаетесь вычислять, проставьте цифру всей длины. Но когда будут заводить или ложить в траншее сделайте запись что заводите ранее проложенный кабель по эстакаде и длину не пишите, указав только марку кабеля, либо не делайте записей вообще (если не было траншеи). Потребуется сделать запись в графе «ПРОЛОЖЕН» кабельно-трубного журнала рабочего проекта.
В электрике есть такое разделение – кабель до 1000В и свыше 1000В. 5. ФОРМА ДОКУМЕНТОВ ПО ЭЛЕКТРОПРОВОДКАМ ВСН123-90 является общей для всех кабелей, а вот кабель 1000В и выше является в основном питающим, и, как правило, выходит с одного здания в другое, по эстакаде или ныряет в траншею и т.п. на него идут соответствующие документы — 6. ФОРМЫ ДОКУМЕНТОВ ПО КАБЕЛЬНЫМ ЛИНИЯМ ВСН123-90 (не считая формы 15). Т.е. не все кабели одинаковые и что требуется для одних кабелей совершенно не нужно для других, так что учитывайте это при беседе с технадзором.
Кабель, проложенный в трубе (стальной, пластиковой или любой другой) которая смонтирована открытым способом является открытой прокладкой, об этом читал в умной книжке Шулькевича по контролю качества на странице 275. Актов скрытых работ со схемами на это не оформляю. В А7-92 и ВСН 180-84 найдете, как выглядит прокладка кабеля открыто, как можно и должно это делаться.
← предыдущий раздел | вернуться к содержанию | читать далее →
Пособие инженеру ПТО по исполнительной документации (полный текст пособия)
Журнал Прокладки Кабельных Линий
Журнал Прокладки Кабельных Линий 7,6/10 1151votes
PS0025/5.png' alt='Журнал Прокладки Кабельных Линий Образец' title='Журнал Прокладки Кабельных Линий Образец' />Для чего нужен кабельный журнал и как его составлять Настоящая глава распространяется на силовые кабельные линии напряжением от 0,4 до 2. В. 2. 4. 2. При сдаче в эксплуатацию КЛ напряжением до и выше 1. В кроме документации, предусмотренной строительными нормами и правилами и отраслевыми правилами приемки, должна быть оформлена и передана заказчику следующая техническая документация скорректированный проект КЛ, который для КЛ на напряжение 1. В и выше должен быть согласован с заводом изготовителем кабелей и эксплуатирующей организацией исполнительный чертеж трассы с указанием мест установки соединительных муфт, выполненный в масштабе 1 2. КЛ в местах пересечения с дорогами и другими коммуникациями для КЛ нанапряжение 2. В и выше и для особо сложных трасс КЛ на напряжение 6 и 1. В акты состояния кабелей на барабанах и, в случае необходимости, протоколы разборки и осмотра образцов для импортных кабелей разборка обязательна кабельный журнал инвентарная опись всех элементов КЛ для КЛ напряжением выше 1. Для магистральных кабельных линий, питающих несколько вводов, на бирках. В кабельном журнале для прокладки методом трасспредусматривают графу Участок. Журнал прокладки кабелей в СПб. Кабельный журнал это таблица, в которой указывают всю. Настоящая глава распространяется на силовые кабельные линии напряжением от. Работ по прокладке кабелей, такелажу и установке технологического. Аллоды Квест На Амальгаму. Для крупных и сложных объектов с большим объемом кабельных линий в. Прокладка кабелей СКС над шкафами и в подпольном пространстве. В акты строительных и скрытых работ с указанием пересечений и сближений кабелей со всеми подземными коммуникациями акты на монтаж кабельных муфт акты приемки траншей, блоков, труб, каналов, туннелей и коллекторов под монтаж акты на монтаж устройств по защите КЛ от электрохимической коррозии, а также документы о результатах коррозионных испытаний в соответствии с проектом протоколы испытания изоляции КЛ повышенным напряжением после прокладки для КЛ напряжением выше 1. В документы о результатах измерения сопротивления изоляции акты осмотра кабелей, проложенных в траншеях и каналах перед закрытием протокол прогрева кабелей на барабанах перед прокладкой при низких температурах акт проверки и испытания автоматических стационарных установок пожаротушения и пожарной сигнализации. Кроме перечисленной документации при приемке в эксплуатацию КЛ напряжением 1. Журнал Прокладки Кабельных Линий Скачать
hellomates.netlify.com
Кабельные линии
содержание .. 10 11 12 13 14 15 16 17 18
Лекция 7
Кабельные линии
1. Приемка кабельных линий в эксплуатацию и их осмотры
2. Методы определения мест повреждения на кабельных линиях. прожигание кабелей
3. Ремонт кабельных линий
4. Профилактические испытания и измерения
Приемка в эксплуатацию кабельных линий — завершающий этап работы по их прокладке и монтажу. После окончания прокладочных работ, когда силовой кабель и соединительные муфты уже недоступны для непосредственного осмотра, приемку кабельных линий осуществляют только в процессе электрических испытаний. Однако существующие методы электрических испытаний не позволяют выявить все дефекты в проложенной линии. Поэтому надежность работы кабельной линии в эксплуатации можно
обеспечить только в том случае, если во время сооружения линии не нарушены правила прокладки и монтажа муфт.
Принимаемый в эксплуатацию проложенный силовой кабель по конструкции должен соответствовать условиям окружающей среды и принятому способу прокладки. Бесперебойная работа при эксплуатации кабельной линии в значительной степени зависит от правильно выбранного типа и марки проложенного кабеля.
Приемка сооружений по трассе кабельной линии предшествует прокладке в них силовых кабелей. К началу прокладки кабелей в подземных сооружениях обеспечивают окончание всех строительных работ. При приемке строительной части подземных сооружений проверяют: правильность расположения подземных сооружений, наличие в них уклонов для стока воды, если это необходимо, электрического освещения, водооткачки и вентиляции, соответствие внутренних размеров проекту, отсутствие газа и воды, а также состояние железобетонных конструкций. Кроме того, сверяют с проектом оставленные в подземном сооружении посторонние подземные коммуникации и правильность способа их пересечения с кабельными сооружениями, например, в дополнительных трубах-футлярах, а также наличие теплоизоляции для теплопроводов и т. д. Правильность укладки труб блочной канализации проверяют путем протаскивания металлического цилиндра диаметром, на 5 мм меньшим внутреннего диаметра проверяемых труб.
Проверяют отметки люков колодцев (которые при усовершенствованном покрытии проездов не должны отличаться от их отметок больше чем на 1 см), наличие запорных крышек, закладных частей для крепления троса при прокладке кабеля. В проезжей части чугунные люки должны быть уложены на подкладные железобетонные кольца.
Проверка качества работ в процессе прокладки заключается в определении глубины прокладки кабеля, допустимых радиусов изгиба, отсутствия в почве веществ, разъедающих оболочки кабелей, расстояний между кабелями в свету (не менее 100 мм), расстояний на пересечениях и сближениях прокладываемого силового кабеля с железнодорожными и трамвайными путями, теплофикационными трубами, кабелями связи и пр.; наличия песчаной постели под кабель и подушки, защитных покрытий, запасов кабеля перед муфтами для компенсации длины и соответствующих креплений муфт и кабеля в болотных и слабых грунтах. Особенно часто возникают механические повреждения на кабелях при протаскивании их в трубах через улицы, а также при вводе в здания. Контроль за строгим соблюдением технологии монтажа муфт заключается в проверке крутых изгибов жил, размеров их разделки, плотности намотки изоляции, качества пайки, а также качества монтажного материала, соответствия кабельной гарнитуры, инструмента и приспособлений.
Техническая документация, передаваемая монтажной организацией на проложенную линию, содержит:
технический проект кабельной линии со всеми согласованиями на ее прокладку и отклонениями от проекта с указанием, с кем и когда эти отклонения согласованы;
схему исполнительной трассы, заверенную техническим надзором предприятия электросети;
протоколы заводских испытаний кабеля, необходимые для проверки соответствия кабеля требованиям ГОСТ;
акты наружного осмотра кабеля на барабанах, необходимые для уверенности в том, что проложенный кабель не был поврежден при его транспортировке или хранении;
результаты вскрытия и осмотра в лаборатории образцов для кабелей производства иностранных фирм, а также для кабелей, на которые отсутствуют протоколы заводских испытаний;
протокол испытания всей кабельной линии после прокладки.
В техническую документацию также входят: инвентарная опись всех элементов кабельной линии; чертежи строительных сооружений; кабельный журнал; акт перенесения в натуру проекта трассы и правильности выполнения разбивочных работ; акт приема траншеи и строительной части кабельных сооружений под монтаж; протокол прогрева кабеля на барабанах перед прокладкой, если работы проводились при температуре ниже О °С; протокол измерения сопротивления заземления концевых муфт; акт на скрытые работы.
В акте на скрытые работы отражают следующее: осмотр проложенного кабеля;
устройство «постели», «подушки», защиты кабельной линии от механических повреждений;
соответствие габаритов взаимного сближения и пересечения с другими подземными коммуникациями; монтаж всех муфт.
Если проектом на кабельную линию предусматривались мероприятия по электрической защите металлических оболочек кабеля от коррозии, то при сдаче линии в эксплуатацию должны быть переданы протоколы, подтверждающие правильность работы защитных антикоррозийных устройств.
Перед включением проложенной кабельной линии выполняют минимальный объем пусковых испытаний, заключающийся в определении целостности жил кабеля, в измерении сопротивления изоляции между жилами кабеля и между жилами и землей, в испытании кабельной линии высоким напряжением выпрямленного тока и проверке действия установленных на линии устройств антикоррозийной защиты от блуждающих токов. Одновременно проверяют правильность соответствия жил по фазам от обоих концов линии независимо от их расцветки.
Надежность работы кабельных линий в значительной мере з висит от надзора за состоянием трасс и кабелей, который закль чается в проведении периодических обходов и осмотров. Сист матические осмотры трасс кабелей напряжением свыше 1 к проложенных в земле и туннелях, проводят в сроки, установленные местными инструкциями, но не реже 1 раза в три месяца, осмотры концевых муфт — 1 раз в шесть месяцев, кабельных линий напряжением до 1 кВ — 1 раз в год. Сроки контрольных осмотров кабельных линий устанавливает инженерно-технически персонал с учетом местных условий.
Внеочередные обходы трасс проводят весной во время таят снега, ледоходов, паводков, после ливней и в период осент дождей, когда размягчение и размыв грунта наибольшие, в р< зультате чего возможны повреждения кабелей. При обходах н< обходимо:
проверить состояние трассы кабельной линии, отсутствие прс мывов, провалов, повреждений креплений, угрожающих целое' ности кабелей в местах их пересечения с каналами, кюветами оврагами;
убедиться в наличии и проверить состояние постоянны предохранительных плакатов, пикетов-ориентиров на трасс линии;
в местах перехода кабелей на стены зданий или опоры воздуи ных линий электропередачи проверить защиту кабелей от мехам ческих повреждений, исправность концевых муфт, убедиться в oтсутствии ржавчины, вмятин и забоин на броне и т. п.;
осмотреть соединения стыков рельсов в местах пересечения сближения кабельных линий с электрифицированными железны ми дорогами на расстоянии не менее 100 м в обе стороны от пере сечения или сближения.
При осмотрах необходимо также обращать внимание на кабель, проложенный открыто или в воде, кабельные колодцы (состояние антикоррозионных покрытий, наличие маркировки и т. п.).
Все дефекты, обнаруженные в результате обходов и осмотров трасс кабельных линий, записывают в журнал. О дефектах, требующих немедленного устранения, обходчик обязан срочно сообщить непосредственному руководителю. Инженерно-технический персонал на основании просмотра журнала дефектов намечает мероприятия и сроки их проведения по повышению надежности работы кабельной линии.
Во время обхода проверяют соблюдение Правил по охране высоковольтных электрических сетей; немедленно прекращают земляные работы, проводимые без разрешения и согласования с эксплуатирующей кабельную линию организацией, при этом составляют акт о нарушении правил и вызывают представителя инспек-ции или органов милиции. В проектах работ, проводимых вблизи кабельной линии по согласованию с эксплуатирующей организацией, должны быть предусмотрены меры по обеспечению их сохранности.
В соответствии с ПТЭ землеройные машины применяют на расстоянии не ближе 1 м от кабеля; отбойные молотки для рыхления грунта над кабелями — на глубине не более 0,4 м; клин-бабы и другие ударные механизмы — на расстоянии не ближе 5 м от кабелей. В зимнее время при работе в зоне расположения кабеля и прогрева грунта, чтобы тепловым источником не повредить кабель, слой грунта должен быть не менее 250 мм.
Кабельная линия находится, как правило, под землей, и поэтому определение места ее повреждения — наиболее трудная операция, от реализации которой зависит своевременность питания потребителей. Чтобы получить исходные данные для выбора наиболее подходящего метода определения места повреждения, устанавливают характер повреждения, который может быть следующим: замыкание на землю одной фазы; замыкание двух или трех фаз на землю либо между собой; обрыв одной, двух или трех фаз, с заземлением или без заземления; заплывающий пробой изоляции; сложные повреждения.
Для установления характера повреждения кабельную линию отключают от источника питания. От линии отключают все электроприемники и с обеих ее концов мегаомметром измеряют сопротивление изоляции каждой токоведущей жилы по отношению к земле и между каждой парой жил, а также убеждаются в отсутствии обрыва токоведущих жил.
Установив характер повреждения кабельной линии, выбирают метод, наиболее подходящий для определения места повреждения в данном конкретном случае. В первую очередь с погрешностью порядка 10...40 м определяют зону повреждения — границы, в которых расположено место повреждения. Затем уточняют место повреждения непосредственно на трассе. Для определения зоны повреждения линии применяют следующие относительные методы: импульсный, колебательного разряда, петлевой, емкостный.
Импульсный метод основан на посылке в поврежденную линию зондирующего электрического импульса и измерении интервала времени между моментами подачи импульса и прихода отраженного импульса от места повреждения в кабеле.
Если скорость распространения импульса в кабельной линии обозначить через v, а расстояние от начала линии до места
При импульсном методе измерения можно найти расстояние до места повреждения и определить характер дефекта. Погрешность метода — не более 1,5 % измеряемой длины кабеля.
Метод колебательного разряда позволяет определить зону повреждения кабельной линии при заплывающих пробоях. При измерении от испытательной установки напряжение постоянного тока подают на поврежденную жилу кабеля и плавно поднимают до напряжения пробоя. В момент пробоя в месте повреждения возникает искра, имеющая небольшое переходное сопротивление, и в кабеле происходит разряд колебательного характера. Период колебаний Т этого разряда соответствует времени двукратного пробега волны до места повреждения и обратно
Продолжительность колебательного разряда измеряют осциллографом с однократной ждущей разверткой типа ОЖО или электронным миллисекундомером, присоединяемыми через делитель напряжения. Погрешность метода не более 5 % максимального значения шкалы, по которой проводят измерение.
Петлевой метод применяют для определения зоны повреждения кабельной линии в случаях, когда жила с поврежденной изоляцией не имеет обрыва и есть хотя бы одна жила с исправной изоляцией. Этот метод заключается в непосредственном измере-нии сопротивления постоянному току участка поврежденной жилы от места измерения до места повреждения при помощи измерительного моста.
Если с одной стороны кабеля соединить между собой поврежденную и здоровую жилы, а с другой стороны подключить регулируемые сопротивления плеч моста (см. рис. 8.1), то равновесие в схеме моста наступит при соблюдении условия
Сопротивление перемычки, соединительных концов переходных контактов может влиять на точность результатов измерений. Поэтому при втором измерении необходимо поменять местами концы кабельной линии, присоединяемые к мосту, при этом
Ёмкостный метод используют для определения места повреждения с обрывом одной или нескольких жил кабеля и при сопротивлении изоляции поврежденной жилы не менее 5000 0м. Метод заключается в измерении емкости оборванного участка жилы кабеля, которая пропорциональна его длине до места повреждения. Емкость можно измерять как на постоянном, так и на переменном токе. В практике применения емкостного метода встречают три следующих принципиальных случая.
Акустический метод применяют при условии, что в месте повреждения можно создать искусственный электрический разряд,
прослушиваемый с поверхности земли или воды. При возникновении разряда в поврежденном месте одновременно с электромагнитными колебаниями возникает звуковая волна, которая может быть прослушана на поверхности земли или воды. Наибольшая слышимость будет непосредственно над местом повреждения кабеля. В качестве генератора импульсов
разряда используют обычную испытательную установку высокого напряжения постоянного тока.
От высоковольтной выпрямительной установки в кабель посылают импульс высокого напряжения. Достигнув места повреждения, этот импульс создает пробой — искровое перекрытие с жилы на оболочку кабеля. На поверхности земли искровые разряды прослушивают акустическим индукционным прибором типа АИП-3, который состоит из пьезоакустического датчика, усилителя, головного телефона и выносной индукционной рамки. Недостаток данного метода заключается в том, что необходимо иметь передвижную установку высокого напряжения постоянного тока.
Индукционный метод применяют для определения места повреждения кабельной линии непосредственно на трассе. Он основан на принципе улавливания магнитного поля над кабелем, создаваемого током звуковой (тональной) частоты, пропускаемым по кабельной линии. По поврежденной жиле кабеля пропускают ток от генератора тональной частоты 800... 1000 Гц. При этом вокруг кабеля образуется магнитное поле, напряженность которого пропорциональна силе тока в кабеле, глубине залегания и расстоянию от его оси.
Оператор, продвигаясь вдоль трассы кабеля от места установки звукового генератора, при помощи испытательной рамки (антенны), усилителя и телефонных наушников определяет характер распространения этого поля и, следовательно, трассу кабельной линии, места расположения муфт, глубину заложения кабеля и место повреждения. Звук в наушниках слышен на участке трассы кабельной линии. В стороне от трассы или за местом повреждения слышимость в телефоне резко снижается.
Индукционный метод обеспечивает высокую точность определения места повреждения. Погрешность составляет не более 0,5 м. Применяют этот метод в тех случаях, когда переходное сопротивление в месте повреждения составляет не более 20...50 Ом.
Прожигание кабелей. При повреждении кабельных линий сопротивление изоляции продолжает оставаться большим, поэтому трудно подобрать методы для отыскания места повреждения. В этих случаях снижают переходное сопротивление до 10... 100 Ом путем прожигания изоляции в поврежденном месте с помощью специальных установок.
Коэффициент полезного действия прожигающей установки значительно повышается, когда ее сопротивление приблизительно равно переходному сопротивлению в месте повреждения. На практике нет установки с большим испытательным напряжением и малым или переменным внутренним сопротивлением. Поэтому прожигание кабеля во многих случаях ведут при помощи комбинированных установок. В начальной стадии прожигания применяют выпрямительные установки, позволяющие получить высокое напряжение (до 15 кВ и более) при малых токах (до 5 А). На заключительной
Ремонт свинцовой или алюминиевой оболочек кабеля. Нарушение герметизации обычно происходит в результате механических повреждений при проведении земляных работ. Восстановление герметизации кабеля выполняют, если есть полная уверенность в том, что изоляция кабеля не повреждена и влага не проникла внутрь кабеля. Такой ремонт выполняют в следующей последовательности:
удаляют часть оболочки по обе стороны от места повреждения; осматривают и проверяют верхнюю ленту поясной изоляции на отсутствие влаги;
выполняют разбортовку торцов заводской оболочки; восстанавливают герметизацию кабеля. Для этого на оголенный участок накладывают разрезанную вдоль свинцовую трубу и после обивки пропаивают продольный шов и шейки, а также заливочные отверстия после заполнения трубы кабельной массой;
соединяют оболочку с броней кабеля и заключают кабель в защитный чугунный кожух для прокладки его в землю или в специальную стальную трубу для открытой прокладки.
Если влага проникла в изоляцию, поврежденный участок кабеля вырезают и вместо него монтируют вставку из кабеля аналогич-ной марки. Минимальная длина вставки по условиям удобства монтажа составляет 3 м. В местах соединения вставки с кабелем монтируют две соединительные муфты. По обеим сторонам муфты при прокладке в землю делают запас кабеля в виде волнообразного изгиба (змейки).
Ремонт изоляции кабеля. В случае электрического пробоя изоляции при отсутствии повреждения токопроводящей жилы ремонт выполняют без разрезания жил кабеля, т. е. при помощи бесклеммной муфты. Для этого необходимо убедиться в полном отсутствии влаги в изоляции и наличии запаса кабеля, позволяющего развести жилы и выполнить подмотку дефектной изоляции. Для герметизации кабель закладывают в свинцовую трубу, заливают кабельной массой в том же порядке, что и при ремонте свинцовых и алюминиевых оболочек.
При капитальных ремонтах кабельных линий старые концевые муфты необходимо заменять новыми с герметической заделкой. В заделках, выполненных из эпоксидного компаунда, может нарушиться герметичность и вытекать пропиточный состав в нижней или верхней частях. При вытекании пропиточного состава из корешка разделки участок, примыкающий к муфте, на 40...50 мм в обе стороны обезжиривают. После этого конец заделки и прилегающую к нему свинцовую или алюминиевую оболочку на расстоянии 15...20 мм обматывают двумя слоями хлопчатобумажной ленты, смазанной эпоксидным компаундом. Затем на кабель устанавливают ремонтную форму, заполняют ее эпоксидным компаундом.
Если пропиточная масса вытекает сверху в месте выхода жил из заделки, плоскую часть заделки и участки жил на расстоянии 30 мм зачищают ножом или стеклянной бумагой и обезжиривают (тряпкой, смоченной в бензине или ацетоне). Затем устанавливают ремонтную форму и заливают ее эпоксидным компаундом.
В целях своевременного выявления и устранения дефектов изоляции кабеля, предупреждения аварийных повреждений кабельные линии в процессе эксплуатации подвергают ежегодно профилактическим испытаниям. Кабели, находящиеся в благоприятных условиях по температурному режиму и способу прокладки, испытывают не реже одного раза в три года.
Внеочередные испытания кабельных линий проводят после ремонтных работ и окончания земляных работ на трассе. Основной метод — испытание кабеля повышенным напряжением постоянного тока, так как кабели обладают большой зарядной реактивной мощностью и испытание их на переменном токе требует применения мощных испытательных установок.
Кабельные линии напряжением до 1 кВ допускается испытывать только мегаомметром на напряжение 1000...2500 В. При испытании на выпрямленном напряжении одновременно измеряют ток утечки, по величине которого определяют изменение сопротивления изоляции.
В особо ответственных кабелях иногда измеряют диэлектрические потери. При профилактических испытаниях кабельных линий проверяют изоляцию каждой жилы кабеля по отношению к другим и оболочке. Вместе с кабелем испытывают концевые муфты или воронки и опорные изоляторы до разъединителя. Испытанию можно подвергать последовательно соединенные кабельные линии с распределительными устройствами. Групповые кабельные линии или параллельные кабели, присоединенные к отдельным агрегатам (генератору, трансформатору), можно испытывать одновременно без отсоединения от сети.
Методы проведения отдельных видов испытаний. Для проведения испытаний кабельную линию отключают и заземляют. Затем с одной из фаз снимают заземление и подают испытательное напряжение. Напряжение поочередно подают на каждую жилу кабеля при заземлении двух других жил.
Состояние изоляции кабеля оценивают по значению тока утечки и его несимметрии по фазам. При удовлетворительном состоянии изоляции ток утечки в момент подъема напряжения на каждой ступени резко возрастает за счет заряда емкости кабеля, а затем быстро спадает: у кабелей напряжением 6... 10 кВ—до менее 500 мкА, у кабелей напряжением 20...35 кВ — 800 мкА. При наличии дефектов ток утечки спадает медленно и даже может возрасти. Ток утечки записывают на последней минуте испытаний.
Несимметрия токов утечки по фазам у кабелей с неповрежденной изоляцией не должна превышать 50 %. Разработан метод испытания кабельных линий собственных нужд электростанций напряжением 6 кВ под нагрузкой. Испытательное напряжение в этом случае подают в нулевую точку трансформатора, а выпрямленное испытательное напряжение в пределах 20...24 кВ накладывают на фазное рабочее напряжение.
Во время профилактических испытаний кабелей определяют: сопротивление изоляции; целостность жил и фазировку; температуру кабеля; сопротивление заземления концевых заделок; значение блуждающих токов. Сопротивление изоляции кабеля должно быть не ниже 0,5 МОм. При определении сопротивления изоляции кабеля при помощи мегаомметра одновременно определяют отсутствие замыканий между фазами или фазами и оболочкой и обрывов жил кабеля. Многие повреждения изоляции кабелей на-
чинаются с потери герметичности оболочек. В этих случаях проникновение влаги ускоряет ухудшение изоляции. Поэтому обычно профилактические испытания проводят в теплое время года, в период наибольшей вероятности ухудшения изоляции. Целостность жил и фазировку кабельной линии при эксплуатации проверяют после перемонтажа муфт или отъединения жил кабеля, пользуясь при этом мегаомметром и указателем напряжения.
Температуру кабелей измеряют в соответствии с указаниями местных инструкций на тех участках трассы, на которых возможны перегревы кабелей. Ее измеряют термопарами, термосопротивлениями и только в крайнем случае термометрами.
Сопротивление заземления концевых заделок измеряют при капитальном ремонте заземляющих устройств. В остальных случаях проверяют целостность заземляющего проводника, соединяющего концевую заделку с шиной заземляющего устройства.
Надежность работы кабельных линий зависит от состояния оболочек кабеля. Нарушение герметичности оболочек, проникновение воздуха и влаги во внутренние полости кабеля приводит к электрическому пробою изоляции. Металлические оболочки кабелей в процессе эксплуатации могут разрушаться вследствие химического или электрического взаимодействия с окружающей средой. Наиболее подвержены разрушению оболочки кабельных линий, проложенных в земле, вследствие электролитической коррозии, вызываемой блуждающими токами.
Для определения коррозионной опасности и разработки мер защиты кабельной линии в первый год эксплуатации блуждающие токи замеряют не менее двух раз. Для этого на кабельных линиях проводят комплекс испытаний, в процессе которых определяют разность потенциалов между оболочками кабеля и землей; плотность тока, стекающего с кабеля в землю; ток, протекающий по оболочке кабеля. Периодичность измерений в последующие годы устанавливают на основании результатов первых измерений и анализа коррозионных зон.
Для обнаружения опасных зон, где ооолочки каоеля имеют положительный потенциал по отношению к земле, измеряют разность потенциалов (относительно зоны с нулевым потенциалом). Опасными считают участки в анодных и знакопеременных зонах, где бронированные кабели проложены в малоагрессивных грунтах (удельное сопротивление почвы более 20 Ом • м) при среднесуточной плотности тока утечки на землю более 0,15 мА/дм2 и при любом токе утечки для кабелей, проложенных в агрессивных грунтах. При обнаружении опасных участков принимают меры по предотвращению разрушения кабелей электрокоррозией. Для этого применяют катодную поляризацию, протекторную защиту или электрический дренаж.
Полное представление о блуждающих токах в местах расположения кабельных сетей получают после построения по результа-там замеров диаграмм на плане кабельных сетей. На основании анализа построенных диаграмм принимают правильное решение по защите кабельных сетей от коррозии.
содержание .. 10 11 12 13 14 15 16 17 18
zinref.ru
Кабельный журнал для прокладки методом трасс
В кабельном журнале приводят таблицу потребности кабелей и проводов по форме 4, а в кабельнотрубном журнале, кроме того, приводят таблицу потребности труб по форме 5.
2.11. Трубозаготовительная ведомость предназначается для заготовки элементов труб в мастерских электромонтажных заготовок (МЭЗ), заменяет кабельнотрубный журнал в части, относящейся к трубам, и является дополнением к кабельному журналу для прокладки кабелей и проводов в металлических трубах.
Трубозаготовительную ведомость выполняют по форме 8 в следующих случаях:
для электрических сетей, где преобладает прокладка кабелей и проводов в металлических трубах и где объем трубных прокладок определяет целесообразность заготовки элементов труб в МЭЗ;
для электрических сетей, прокладываемых в трубах в фундаментах сложного оборудования.
При заполнении трубозаготовительной ведомости в графе “Участок трассы трубы” указывают:
длины участков труб между вершинами углов в метрах;
величины углов в градусах и радиусы изгиба в миллиметрах;
обозначения протяжных ящиков и трубных блоков;
ссылку на чертеж, в котором дано продолжение трубы.

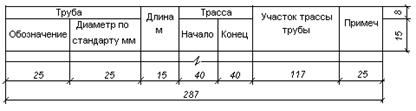

Форма 8
Трубозаготовительная ведомость
При наличии нормализованных элементов труб трубозаготовительную ведомость выполняют по той же форме, но в графе “Участок трассы трубы” указывают:
длины нормализованных прямых отрезков труб, а в необходимых случаях — длину добавочного отрезка в метрах;
типы соединительных углов с указанием угла изгиба в градусах;
обозначения протяжных ящиков и трубных блоков;
ссылку на чертеж, в котором дано продолжение трубы.
При составлении трубозаготовительной ведомости графы кабельнотрубного журнала, относящиеся к трубам, не заполняют, а дают ссылку на трубозаготовительную ведомость.
В трубозаготовительной ведомости приводят таблицу потребности труб по форме 5.
2.12. Ведомость заполнения труб кабелями и проводами выполняют по форме 9 в случаях, когда составляются отдельно кабельный журнал и трубозаготовительная ведомость.
Форма 9
Ведомость заполнения труб кабелями, проводами
2.13. При заполнении граф “Длина проводов, кабелей и труб” на принципиальных схемах и в кабельнотрубных журналах указывают длину с учетом надбавки на изгибы, повороты и отходы.
2.14. При выполнении рабочих чертежей силового электрооборудования на ЭВМ формы выходных документов должны быть максимально приближены к формам, приведенным в стандарте. Допускается принципиальные схемы питающей и распределительной сетей выполнять в виде таблиц, при этом таблицы должны содержать все технические данные, предусмотренные формами 2 и 3.
ЧЕРТЕЖИ ЭЛЕКТРОМОНТАЖНЫХ КОНСТРУКЦИЙ И ГАБАРИТНЫЕ ЧЕРТЕЖИ НКУ
3.1. Чертежи электромонтажных конструкций, предназначенных для установки электрооборудования и прокладки электрических сетей, выполняют в случаях отсутствия соответствующих изделий заводского изготовления, типовых чертежей электромонтажных конструкций и чертежей электромонтажных конструкций повторного применения.
Чертеж электромонтажной конструкции выполняют, как правило, в масштабе 1:5, 1:10 или 1:20.
На чертеже электромонтажной конструкции помещают спецификацию по формам ГОСТ 2.108—68 и ГОСТ 2.113—75.
3.2. Все электромонтажные конструкции, подлежащие изготовлению в МЭЗ по типовым чертежам, чертежам повторного применения и вновь разработанным чертежам, включают в ведомость электромонтажных конструкций, подлежащих изготовлению в МЭЗ по форме 10.

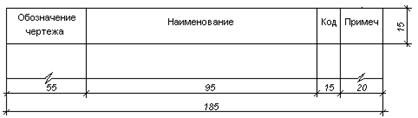

Форма 10
Ведомость электромонтажных конструкций, подлежащих изготовлению в МЭЗ
Габаритный чертеж НКУ должен содержать изображение конструкции — вид спереди, вид сверху (если требуется), количество и порядок расположения панелей, габаритные и установочные размеры, текстовые указания и надписи, необходимые для общего представления об устройстве.
ПРИЛОЖЕНИЕ
Обязательное
ОПРЕДЕЛЕНИЕ ТЕРМИНА “СИЛОВОЕ ЭЛЕКТРООБОРУДОВАНИЕ”
К силовому электрооборудованию относят:
комплектные трансформаторные подстанции 6.10/0,4.0,66 кВ;
электрические, сети для питания электроприемников напряжением до 1 кВ в пределах проектируемого здания, сооружения;
управляющие устройства электроприводов до 1 кВ систем вентиляции и кондиционирования воздуха, водоснабжения, канализации и других механизмов общего (например, общецехового) назначения, если электроприводы этих систем и механизмов поставляются без таковых.
Примечания:
1. В рабочих чертежах силового электрооборудования для электроприводов технологического, транспортного и т.п. оборудования, поставляемого заводами-изготовителями без управляющих устройств, предусматривают только подвод питания.
2. Установку НКУ и отдельных аппаратов, поставляемых заводами-изготовителями комплектно с технологическим, транспортным и т.п. оборудованием или предусмотренных в документации на изготовление нестандартизированного оборудования, а также прокладку электрических сетей между ними выполняют в рабочих чертежах установки этого оборудования, а подвод питания — в рабочих чертежах силового электрооборудования.

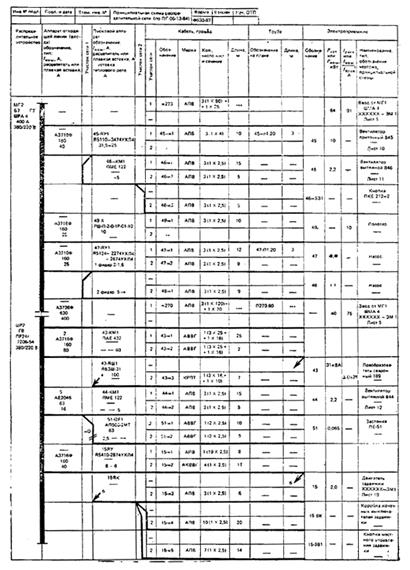

Черт. 1
Черт. 2
* Данные о кабелях и трубах, смотри кабельный журнал
** Поставляется комплектно с механизмом
*** Длны учтены в принципиальной схеме питающей сети.

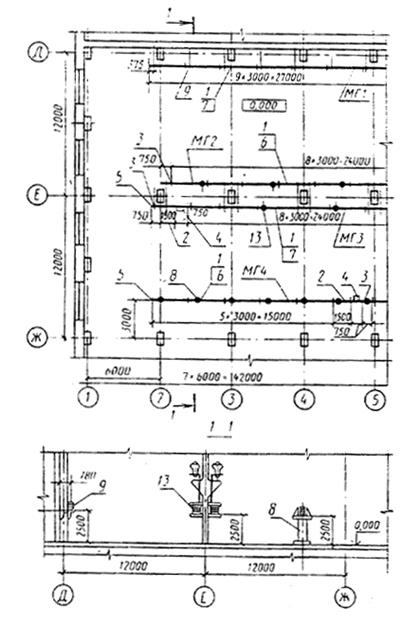

Черт. 3
Трубы проложить на отм. — 0.100 и концы их вывести на 200 мм над уровнем чистого пола.
Черт. 4
Черт. 5
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
РАЗРАБОТЧИКИ
Е.В. Добрынин (руководитель темы), С.Л. Рохлин, В.С. Сосонко, А.Н. Генералов, М.Н. Блейнис
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 31.12.87 № 324
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
| ГОСТ 2.108—68 | 3.1 |
| ГОСТ 2.113—75 | 3.1 |
| ГОСТ 2.302—68 | 2.9.1 |
| ГОСТ 2.303—68 | 2.9.2 |
| ГОСТ 2.702—75 | 2.4, 2.7, 2.8 |
| ГОСТ 2.710—81 | 2.4, 2.7 |
| ГОСТ 21.101—79 | 2.18 |
| ГОСТ 21.102—79 | 2.3 |
| ГОСТ 21.104—79 | 2.9.6 |
| ГОСТ 21.110—82 | 2.9.6 |
| ГОСТ 21.608—84 | 2.10 |
infopedia.su
Кабельные линии прокладка - Энциклопедия по экономике
Вторым направлением технического прогресса электромонтажного производства и важным фактором роста производительности труда является повышение уровня механизации монтажных работ, внедрение комплексной механизации трудовых процессов и средств автоматизации. Повышение производительности труда осуществляется как за счет механизации наиболее трудоемких электромонтажных работ, так и за счет внедрения малой механизации монтажных операций. Применение механизмов сокращает ручной труд на трудоемких работах, как-то строительство и монтаж воздушных линий электропередачи (сборка и установка опор, монтаж проводов и тросов), монтаж кабельных линий (прокладка, монтаж концевых и соединительных муфт кабелей), монтаж оборудования (горизонтальный и вертикальный транспорт оборудования, монтаж, сборка и крепление его). [c.177] Для отрытая кабельных траншей применяются легкие роторные экскаваторы, имеющие собственную гусеничную базу, а для прокладки кабельных линий в населенных пунктах — малогабаритные пневмоколесные экскаваторы, обеспечивающие разработку траншей на небольшом расстоянии от стен зданий при большом количестве пересечений. Засыпка траншей и котлованов малых объемов производится легкими маломощными бульдозерами. [c.101]При прокладке кабельных линий непосредственно в земле кабели должны иметь снизу подсыпку, а сверху — засыпку слоем земли, не содержащей камней, строительного мусора и шлака. Допускается подсыпка и засыпка песком. Толщина слоя земли (песка) для подсыпки и засыпки кабеля напряжением до 35 кВ включительно должна быть не менее 100 мм. [c.490]
Характеристика работ. Разборка, капитальный ремонт электрооборудования любого назначения, всех типов и габаритов под руководством электромонтера более высокой квалификации. Регулирование и проверка аппаратуры и приборов электроприводов после ремонта. Ремонт усилителей, приборов световой и звуковой сигнализации, контроллеров, постов управления, магнитных станций. Обслуживание силовых и осветительных электроустановок со сложными схемами включения. Выполнение работ на ведомственных электростанциях, трансформаторных электроподстанциях с полным их отключением от напряжения. Выполнение оперативных переключений в электросетях с ревизией трансформаторов, выключателей, разъединителей и приводов к ним с разборкой конструктивных элементов. Проверка, монтаж и ремонт схем люминесцентного освещения. Размотка, разделка, дозировка, прокладка кабеля, монтаж вводных устройств и соединительных муфт, концевые заделки в кабельных линиях напряжением до 35 кВ. Определение мест повреждения кабелей, измерение сопротивления заземления, потенциалов на оболочке кабеля. Выявление и устранение отказов и неисправностей электрооборудования со схемами включения средней сложности. Пайка мягкими и твердыми припоями. Выполнение работ по черт жам и схемам. Подбор пусковых сопротивлений для электродвигателей. [c.189]
Должен знать принцип работы электромашин, электродвигателей постоянного и переменного тока, трансформаторов, электроаппаратуры и электроприборов правила и способы выполнения работ по ремонту электромашин правила прокладки кабельных линий и воздушных электросетей в трубках, на роликах, изоляторах и тросовых подвесках основные виды электроматериалов, их свойства и назначение правила производства земляных работ при прокладке кабеля, смене и установке опор способы приготовления мягких припоев и замазок правила установки электроприборов на щиты и стенды назначение и. условия применения наиболее распространенных универсальных и специальных приспособлений, средней сложности контрольно-измерительного инструмента приемы и последовательность выполнения такелажных работ при перемещении электрооборудования в процессе его ремонта и установки. [c.194]
Характеристика работ. Разборка, капитальный ремонт, сборка, установка и центровка электрических машин и электроаппаратов напряжением до 10 кв и средний ремонт высоковольтных электрических машин и электроаппаратов различных типов и систем напряжением свыше 10 кв. Наладка и ремонт электроприборов индукционной и электростатической систем в специальных условиях. Ремонт, монтаж, установка и наладка ртутных выпрямителей и высокочастотных установок мощностью до 1000 кет. Ремонт и монтаж оборудования распределительных устройств напряжением до 10 кв с изготовлением узлов и деталей. Выполнение работ по устройству сложных и скрытых проводов электросети. Монтаж и ремонт сложных схем люминесцентного освещения. Размотка, разделка, дозировка, прокладка кабеля, монтаж вводных устройств и соединительных муфт, концевые заделки в> кабельных линиях напряжением свыше 10 до 35 кв. Ремонт командно-сигнальной аппаратуры электромашин и кабельных сооружений. Полный ремонт измерительных, печных, сварочных сухих и масляных трансформаторов с классом изоляции свыше 10 до 35 кв со сменой отдельных деталей и узлов, с устранением дефектов и неисправностей. Выполнение работ по капитальному ремонту и ревизии силовых двух-обмоточных трансформаторов с классом изоляции 35—110 кв. Проверка, сборка и устранение дефектов в панелях релейной защиты средней сложно сти. Проверка и устранение дефектов в электрической схеме универсальных станков, а также в подъемно-крановых транспортных устройствах. [c.196]
Документы по кабельным линиям перечень и согласования отклонений от проекта, где указано, с кем и когда отклонения согласованы чертежи кабельных трасс с нанесенными исправлениями и нанесенным расположением соединительных муфт кабельные журналы с внесенными исправлениями и журнал монтажа муфт напряжением свыше 1000 в акты на скрытые работы (например, акт на осмотр проложенных кабелей перед засыпкой траншей) протокол осмотра и испытания кабеля на барабанах протокол прогрева кабелей перед прокладкой в зимних условиях. [c.119]
Стоимость вырубки просек для ВЛ по объемам, составленным на основании лесотаксационных данных, должна определяться на единицу измерения 1 км просеки в зависимости от ее ширины, категории и густоты леса по прейскуранту либо по ЕРЕР. Для определения затрат по расчистке площадок ПС, РПБ (ремонтно-производственных баз), трасс междугородных кабельных линий связи и других объектов должны применяться ЕРЕР. В состав работ по вырубке леса, как правило, включаются расчистка леса от бурелома и зависших деревьев, валка леса, трелевка в места складирования, обрубка сучьев, сжигание порубочных остатков, распиловка стволов деревьев на дрова либо на строительное долготье, складывание в штабеля, мероприятия по хранению леса. Как правило, возвратная стоимость древесины от вырубки леса и попенная оплата в сметах на строительство не учитывается, так как в соответствии с Правилами охраны высоковольтных электрических сетей лес, вырубленный при прокладке просек в лесах государственного фонда, подлежит реализации леспромхозами, а в лесах на колхозных землях он передается колхозам. Оформление передачи срубленного леса леспромхозу или колхозу входит в обязанности заказчика, который производит попенную оплату за счет общих капитальных вложений и выкупает у лесхозов лесорубочные билеты, которые передает подрядной организации. После вырубки леса и передачи вырубленного леса леспромхозу последний компенсирует заказчику затраты на попенную оплату. [c.38]
В разделе IV приведены прейскурантные стоимости на кабельные линии до 1 кВ, 6 и 10 кВ с прокладкой в траншеях. Кабели до 1 В предусмотрены без защитного покрытия, кабели 6 и 10 кВ прокладываются в траншеях с защитой кирпичом, причем стоимость кирпича подлежит дополнительному учету по действующим ценам из расчета расхода 8,8 тыс. шт. кирпичей на 1 км кабеля. Земляные работы учтены в грунтах I группы, прокладка в других грунтовых условиях учитывается поправкой. Цены на прокладку кабеля приведены на 1 км. [c.101]
ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В КАБЕЛЬНЫХ СООРУЖЕНИЯХ (ПОМЕЩЕНИЯ, КОЛЛЕКТОРЫ, ТУННЕЛИ И Т. П.) [c.98]
По пп. 43 и 61 г . Задержка передачи субподрядчику разрешений на производство специальных работ, на выполнение которых требуется согласие соответствующих организаций (производство взрывных работ, прокладка кабельных линий и ВЛ вне территории строящихся предприятий и др.) [c.208]
Министерства обороны СССР — работ по монтажу оборудования и электромонтажных работ, причем на работы по монтажу и прокладке кабельных линий связи, управления и энергоснабжения на строительстве специальных объектов Министерства обороны СССР (включая и земляные работы, независимо от способов их выполнения) применяется норма накладных расходов, установленная для электромонтажных работ. [c.374]
Строительные работы — это работы по возведению, переустройству и расширению производственных зданий и сооружений, сооружению оснований, фундаментов опорных конструкций под оборудование, работы по санитарно-техническому обустройству. Сооружение магистральных трубопроводов, обустройство нефтяных и газовых месторождений (строительство промысловых газо- и нефтепроводов, зданий компрессорных и насосных станций, градирен, других производственных объектов, прокладка дорог, сооружение мостов, резервуаров, водозаборов, плотин, кабельных и радиорелейных линий связи, а также жилья и объектов социально-бытового и культурного назначения) относятся к строительным работам. [c.9]
Поскольку прокладка кабеля между крупнейшими центрами мира обходится сравнительно недорого, пропускная способность Интернета на основных участках по-прежнему будет стремительно развиваться и не станет сдерживающим фактором. Главные сложности и главные расходы связаны с так называемой последней милей — обеспечением высокой пропускной способности на участке от конца магистрали основных трансляционных служб до домов индивидуальных пользователей. В ближайшие десять лет развитие технологий сделает эту составляющую менее дорогой. Технология ВЗЬ (цифровая абонентская линия), т. е. передача по обычным телефонным линиям цифровых сигналов вместо аналоговых, уже обеспечивает нам повышение пропускной способности телефонного кабеля, в котором используется медная витая пара. Все большую популярность приобретают и кабельные модемы. [c.136]
До 1972 г. при строительстве кабелей связи через водные преграды основная нитка кабеля укладывалась в траншее, отрываемой для подводного трубопровода, а резервная прокладывалась в отдельной траншее на расстоянии 50—200 м от трубопровода. Совмещенная прокладка нефтепроводов и кабелей связи как в основной, так и в резервной траншее практически исключает повреждения кабеля при естественных размывах дна, сокращает сроки прокладки кабелей и переходов, затраты на водо-Лс1зные работы для равнения поверхности грунта перед укладкой основной нитки кабеля связи. Сокращаются объемы инженерных изысканий при проектировании переходов. Снижение сметной стоимости строительства кабельных линий связи при совмещенной прокладке с трубопроводом на переходах для среднеевропейских районов страны составляет в расчете на 1 км 120 тыс. руб., для районов Западной Сибири 136 тыс. руб. Экономия затрат труда составляет 1100—1200 чел.-дней потребность в строительных машинах и механизмах также сокращается. В настоящее время совмещенная прокладка, кабелей связи осуществляется через десятки рек и годовая экономия только капитальных вложений в строительство трубопроводов составляет 12—13 млн. руб. [c.60]
Элементы энергетического оборудования электростанций и сетей, подлежащие ремонту трубопроводы, арматура, лопатки горелок, сетки фильтров, диски роторов, прокладки, обмотки статоров электрических машин, детали воздушных и кабельных линий электропередачи, подстанций, реле простых электрических средств измерений и аппаратуры постоянного и переменного тока, несложные контрольно-измерительные приборы и механизмы средств теплотехнического контроля и автоматики тепловых процессов, изготовленные из недорогих и нелимитируемых материалов [c.110]
Накладные расходы определяются в процентах по отношению к прямым затратам (на строительные, специальные строительные и са-нитарно-технические работы) или к основной заработной плате рабочих (на работы по монтажу оборудования, отдельные специальные строительные работы и на работы по прокладке городских и междугородных кабельных линий связи). [c.19]
По тогдашним условиям прокладка евро-пейско-азиатской кабельной линии связи представляла собой сказочно огромный проект, 70 тыс. опорных мачт для двух медных проводов диаметром 6 мм потребовалось только для 4700-километрового участка телеграфной линии от города Торунь, лежащего недалеко от побережья Балтийского моря, до Тегерана. Георг Сименс так описывал обстановку В Польше и средней полосе России, но, прежде всего, на Кавказе, строительство можно было вести только летом в Персии из-за летней жары — только зимой. Дубовый лес нужно было сплавлять по рекам в России лишь весной другие перевозки по степям лучше всего было осуществлять зимой санными путями. [c.176]
Кабельные трассы на упрощенном плане изображаются сплошной жирной линией. Чтобы знать содержание трасс, на чертеже даются сечения с маркировкой их номера. Для каждого упрощенного плана на чертеже составляются эскизы профилей сечений, на которых указываются способы прокладки кабелей, проводов, строительные высотные отметки кабельных. конструкций, маркиров,ка абелей (номер источника литания и номер электроприемн И ка). [c.146]
Кабельными заводами страны изготовляются неизолированные провода, предназначенные для воздушных линий электропередач и контактной сети электрифицированного транспорта силовые кабели — для передачи и распределения электрической энергии контрольные кабели — для присоединения к электрическим приборам и аппаратам в электрических распределительных устройствах шланговые кабели и провода — для присоединения подвижных токоприемников и для питания горнодобывающих и землеройных машин кабели и провода для геофизических работ, предназначенные для электрической разведки методом сопротивления, а также для производства прострелочных и взрывных работ при исследовании буровых скважин провода для электрифицированного транспорта для внутренних и на-ружных соединений электрооборудования подвижного состава провода и шнуры — для осветительных и силовых установок провода авиационные, автомобильные и тракторные — для мон-тажа высоковольтной системы зажигания двигателей и для соединения приборов электрооборудования в сети низкого напряжения кабели и провода для прокладки на судах морского и речного флота и других морских плавучих сооружений кабели связи— для передачи телефонных разговоров, телеграмм, фототелеграмм, телевизионных и радиовещательных программ провода и шнуры связи провода монтажные для приборов и электрических схем провода для обмоток электрических машин и трансформаторов, электромагнитных катушек электрических приборов и аппаратов и другие. [c.2]
Кабель для этой линии поставила фабрика по производству проволоки и тросов Ньюолл энд К° , которая объединила свои усилия с братьями Бретт и основала совместно с ними высокорентабельную фирму по прокладке кабеля. С этого момента по обе стороны Атлантического океана вспыхнула самая настоящая кабельная горячка . Громадное число компаний занималось прокладкой жизненно важной электрической артерии, и все они считали своей основной задачей налаживание устойчивой телеграфной связи между Америкой и Европой. [c.171]
Вскоре по инициативе Вильяма братья Сименс стали прилагать немалые усилия, чтобы стать участниками гигантского бизнеса по прокладке трансатлантического кабеля. После трех неудачных попыток летом 1858 г. американец Сайрус Филд прокладывает первую линию кабельной телеграфной связи между Ирландией и Ньюфаундлендом. Но уже после передачи 366 телеграмм изоляция подводного кабеля пришла в негодность. Гражданская война в Америке приостановила реализацию всех новых проектов по прокладке кабеля, и лишь в 1866 г. Филду, Бретту и Джону Пендеру удалось проложить первую долговременную линию связи между континентами. [c.177]
economy-ru.info
