Б. Г. Степанов справочник коротковолновика

^

1. АППАРАТНЫЙ ЖУРНАЛ

Обязательной принадлежностью каждой любитель­ской радиостанции является аппаратный журнал. В нем регистрируются все ее выходы в эфир: передача общего вызова, проведенные радиосвязи, настройка передатчи­ка (передающего тракта трансивера) с подключенной антенной. Аппаратный журнал — второй по значению документ на любительской радиостанции (после разре­шения на ее эксплуатацию),

В соответствии с требованиями инструкции о по­рядке получения разрешения на постройку (приобрете­ние) любительской приемопередающей радиостанции и правилами эксплуатации для каждого выхода в эфир в аппаратный журнал должен быть занесен опре­деленный минимум данных. В него входят: дата и время проведения связи (выхода в эфир), диапазон или рабо­чая частота, позывной корреспондента (указание о пе­редаче общего вызова или настройке аппаратуры с под­ключенной антенной), оценка слышимости корреспон­дента, краткое содержание принятого текста. Из приня­того текста обычно записывается только нетиповая ин­формация, то есть RST или RS, QTH корреспондента, его имя, данные об аппаратуре, погоде и т. п. В аппа­ратный журнал следует вносить и переданный текст, если его содержание выходит за рамки обычной люби­тельской связи, типичного обмена информацией между коротковолновиками.

^

Форма аппаратного журнала достаточно произволь­на. Помимо приведенных выше обязательных данных в него часто вносят различную дополнительную инфор­мацию, облегчающую учет связей, «охоту» за дипломами и т. д. Это может быть, например, порядковая нумера­ция радиосвязей, отметки о получении и отправлении QSL, записи об азимуте направленной антенны, об экс­периментах с антеннами и многое другое, что представ­ляет интерес для самого радиолюбителя.

Один из возможных вариантов страницы аппаратно­го журнала и образец ее заполнения приведен на рис. 2. Эта форма аппаратного журнала одинаково подходит как для индивидуальных, так и для коллективных ра­диостанций. В журнале коллективной радиостанции кроме данных о связи оператор делает в начале и конце своей работы соответствующие записи о принятии и сда­че дежурства на радиостанции. На многих коллектив­ных радиостанциях в настоящее время имеются несколь­ко рабочих мест, работа с которых ведется поперемен-ло (т. е. одновременно дежурят два и более операто­ров). В этом случае в аппаратный журнал целесообраз­но ввести дополнительную графу, в которой против каж­дой связи указывают (например, индивидуальным или SWL позывным) оператора, установившего данную связь.

Подобную форму имеет и аппаратный журнал наблюдателя. В нем обычно лишь вводят дополнитель­ную графу, в которой указывают позывной, с кем рабо­тала внесенная в журнал радиостанция (или указыва­ют CQ, если она передавала общий вызов).

Аппаратный журнал — это рабочий документ, и за­полнять его следует непосредственно в процессе работы в эфире. Иногда, например, в соревнованиях удобнее вести записи не в аппаратном журнале, а на отдельных листах бумаги или бланках. В этом случае в аппарат­ном журнале делается лишь запись об участии в сорев­нованиях (указывается время начала и конца работы, общее число проведенных радиосвязей и набранных оч­ков). После составления отчета черновикиг на которых велись записи во время соревнований, складывают в отдельный конверт и хранят вместе с аппаратным жур­налом.

При ведении аппаратного журнала лучше всего исполь­зовать всемирное время, так как для составления основ­ной документации любительских радиостанций (карточ­ки-квитанции, отчеты об участии в международных соревнованиях и т. д.) требуется именно всемирное время (UTC). Московское время (MSK) указывается только при составлении отчетов об участии во всесоюз­ных или внутрисоюзных соревнованиях. В этом случае удобно, если связи радиолюбитель пишет не на черно­вик, а сразу в аппаратный журнал, указывать в нем время MSK, сделав (во избежание ошибок при состав­лении отчета) соответствующую пометку на полях жур­нала.

Дату связи в аппаратном журнале также, разумеет­ся, необходимо проставлять по всемирному времени.

2. КАРТОЧКИ-КВИТАНЦИИ

Карточка-квитанция (QSL) является документом, который подтверждает факт установления двухсторон­ней связи между любительскими радиостанциями или проведения наблюдения за их работой. По этой причине к оформлению карточек-квитанций и к их заполнению предъявляются определенные требования.

Карточка-квитанция может быть выполнена на стан­дартном бланке (такие бланки выпускаются ЦРК СССР имени Э. Т. Кренкеля, а иногда печатаются и местными радиоклубами), на художественной открытке или изго­товлена типографским способом по индивидуальному заказу радиолюбителя или первичной организации ДОСААФ, которой принадлежит радиостанция.

При изготовлении индивидуальных карточек-квитанций типографским способом следует придерживаться нескольких основных правил.

Размер QSL должен быть 9X14 см (в соответствии с рекомендациями Международного радиолюбительско­го союза). Максимальный допустимый размер карточки-квитанции — 10,5X14,8 см (как у стандартных почтовых открыток).

Для бланков QSL можно использовать цветную или белую бумагу плотностью не менее 180 г на квад­ратный метр. Если карточка-квитанция предназначена исключительно для внутрисоюзного обмена, то допуска­ется использование бумаги плотностью не менее 100 г на квадратный метр.

При составлении текста карточки-квитанции исполь­зуют выражения из радиолюбительского кода и из Q-кода. Название населенного пункта, в котором находит­ся радиостанция, дают в английской транскрипции. По­мимо основной информации о проведенной связи на бланке QSL указывают условный номер области по списку диплома Р-100-О (используя сокращение OBL, например, OBL 170), условный номер зоны Междуна­родного союза электросвязи (ZONE ITU ...), а также условный номер по списку диплома WAZ (ZONE WAZ).

Карточки-квитанции бывают односторонние и дву­сторонние. Если карточка двусторонняя, то на лицевой стороне размещают позывной и часть информации (страна, QTH, условные номера областей и зон, иногда и имя оператора). Весь остальной текст располагается на обратной стороне QSL. Здесь (для удобства обра­ботки почты) целесообразно продублировать информа-цию, вынесенную на лицевую сторону карточки.

Основу текста QSL составляют данные о проведен­ной радиосвязи: позывной корреспондента, которому направляется карточка; дата и время проведения QSO; диапазон или рабочая частота; вид излучения и оценка слышимости. Эти данные обычно дополняют сведения об используемой аппаратуре и антеннах, выражениями благодарности за связь и QSL (если данная карточка — ответная) и т. д.

Образцы выполнения односторонней и двусторонней QSL приведены на рис. 3 и 4.

Если для карточки-квитанции используется стандарт­ный бланк, изготовленный ЦРК СССР имени Э. Т. Крен­келя или местным клубом, то позывной на нем должен быть либо надпечатан типографским способом, либо нанесен резиновым штампом, изготовленным в гравер­ной мастерской. Надписывать позывной от руки нельзя.

Рис. 3. Односторонняя карточка-квитанция

Рис. 4а. Двусторонняя карточка-квитанция (лицевая сторона)

Аналогичное требование относится и к карточкам-квитанциям на основе художественных открыток. На них помимо позывного надпечатывают или наносят штам­пом текст QSL.

Выбирая художественную открытку для карточки-квитанции, разрабатывая эскиз личной QSL и, наконец, заполняя карточку после проведенной радиосвязи, сле­дует всегда помнить, что это — документ, причем такой, который может быть направлен в другую страну мира (самим радиолюбителем или его коллегой — вместе с заявкой на диплом). По этой QSL будет складываться представление как о самом радиолюбителе, так и о на­шей стране. Особо следует сказать о шрифтовых рабо­тах. Во многих областях страны в местных типографиях нет подходящих гарнитур букв латинского алфавита, по­этому радиолюбители вынуждены готовить эскиз, рисуя порой позывной и текст от руки. Редко кто может сде­лать это достаточно хорошо с художественной точки зрения. Здесь лучше либо воспользоваться помощью профессионального художника-графика, либо применить переводные шрифты (они бывают в продаже), либо, на­конец, воспользоваться выклейкой из шрифтов, подго­товленных фотоспособом по какому-либо оригиналу (они имеются в некоторых книгах, эпизодически публикуются в журнале «Журналист»). При самостоятельной разработке эскиза QSL следует избегать каких-то ри­сунков и т. п. Лучше, если карточка-квитанция будет простой и строгой в оформлении, чем «оригинальной», содержащей рисунки, художественные достоинства ко­торых сомнительны.

^

Если для QSL используются бланки художественных открыток, то надо обратить внимание на содержание рисунка — будет ли оно понятно иностранному радио­любителю.

Карточки-квитанции заполняют перьевой или шари­ковой ручкой, фломастером или на пишущей машинке с латинским шрифтом. Цвет пасты или чернил — чер­ный или синий. Плохо читающиеся цвета (зеленый, крас­ный) применять не следует. При заполнении QSL не до­пускаются исправления в основной информации о сос­тоявшейся связи — карточки с такими поправками не засчитываются на радиолюбительские дипломы.

Позывной корреспондента вписывается печатными буквами. Радиолюбителям, имеющим малый опыт рабо­ты в эфире или плохо знающим иностранный язык, необ­ходимо обращать особое внимание на четкое написание схожих букв латинского алфавита (например, U и V, V и Y), не путать неэквивалентные, но схожие по написанию буквы русского и латинского алфавитов (напри­мер, русское «вэ» и латинское «бэ» — В).

Дата связи указывается как день, месяц и год, при­чем целесообразно месяц писать либо словами (May, June и т. д.), либо римскими цифрами. Это позволит избежать сложностей при проверке QSL, так как в неко­торых странах принят иной порядок написания даты (на­пример, месяц, день и год).

Время надо указывать всегда всемирное, даже на QSL для советского коротковолновика. Ведь она может ему пригодиться для оформления заявки на иностран­ный радиолюбительский диплом и, следовательно, может быть послана для проверки в иностранную радио­любительскую организацию. Применение местного или даже московского времени на карточках, отправляемых иностранным радиолюбителям, порой гарантирует... не­подтверждение связи. Дело в том, что некоторые радио­любители, особенно участники соревнований и операто­ры радиоэкспедиций, проводящие до 1000 и более QSO в сутки, из-за трудностей поиска нужной связи в аппа­ратном журнале вообще не отвечают на карточки, если на них не указано всемирное время.

Диапазон, на котором была проведена связь, указы­вают в мегагерцах: 1,8; 3,5; 7, 14, 21 и 28 МГц. Послед­нее время в радиолюбительской связной аппаратуре все более широкое распространение получают цифровые шкалы, и коротковолновики иногда указывают на QSL частоту в килогерцах (например, 14242 кГц). Если за пись точной частоты в аппаратном журнале порой имеет смысл (некоторые станции и особенно радиоэкспедиции имеют «любимые» частоты работы, и эта информация может быть полезной), то на карточке указание точной частоты особого смысла не имеет.

Вид излучения следует указывать как 2XCW (или 2 WAY CW), 2XSSB (или 2 WAY SSB), а для смешан­ных связей как CW/SSB, AM/SSB и т. д. Дело в том что на многие радиолюбительские дипломы в зачет идут связи, когда оба корреспондента работали одним ка­ким-то видом излучения, и QSL, на которых это не ука­зано четко, на эти дипломы не засчитываются.

Заполнение графы оценки качества сигнала очевидно и комментариев не требует.

Если карточка-квитанция направляется на так назы­ваемого QSL-менеджера (коротковолновика, оказываю­щего помощь своему коллеге в рассылке карточек), то позывной QSL-менеджера также указывается на QSL кодовым сочетанием VIA (например, VIA K1MM). Же­лательно позывной QSL-менеджера подчеркнуть, исполь­зуя какие-нибудь яркие чернила или пасту (красные, синие). Такое выделение позывного позволит избежать ошибочной адресации карточки при сортировке QSL. Позывной QSL-менеджера на двусторонней карточке указывают с обратной ее стороны в левом или правом верхнем углу (в зависимости от расположения текста на QSL).

Этика радиолюбительской связи требует обязатель­ного подтверждения связи (если она, конечно, состоя­лась) по получении QSL от корреспондента. Рассылка своих карточек до этого момента производится по усмот­рению коротковолновика, например, только тем коррес­пондентам, в получении QSL от которых он заинтере­сован. Если радиолюбитель придерживается подобной практики, то он должен воздерживаться от обещаний выслать QSL. В этих случаях Международным радио­любительским союзом рекомендовано использовать со­четание QSL L, что и означает «Вышлю карточку-кви­танцию после получения Вашей».

Действующие в нашей стране правила допускают подтверждение наблюдательских (и только наблюда­тельских!) QSL не только личной карточкой коротковол­новика, но и простановкой на SWL QSL штампа позыв­ного, кодовой фразы «CFM SWL» и личной подписи коротковолновика. Оформленная таким образом наблю­дательская карточка возвращается ее владельцу.

Обмен карточками-квитанциями как с советскими, так и с зарубежными радиолюбителями коротковолно­вик осуществляет через местный спортивно-технический клуб. Рассортировав QSL по странам мира (в алфавит­ном порядке префиксов), а для СССР по республикам, краям и областям, радиолюбитель сдает их в местный клуб. Если же он проживает вдали от клуба, то QSL высылает по почте. Для этого он должен заранее прош­тамповать чистые стандартные почтовые конверты (без марок, размером 114X162 мм) специальным штампом «Карточки-квитанции о состоявшихся радиосвязях. Бес­платно». Карточки упаковываются в эти конверты так, чтобы толщина конверта не превышала 3 мм, на кон­верте надписывают адрес клуба, и они сдаются на поч­ту. Следует заметить, что пересылать в подобных кон­вертах какую-либо другую корреспонденцию (личные и служебные письма, отчеты об участии в соревновани­ях, заявки на дипломы и т. д.) категорически запреща­ется.

В последние годы широкое распространение получи­ли уже упоминавшиеся выше QSL-менеджеры, карточки для которых, как правило, следует высылать непосред­ственно на домашний адрес, а не через национальные QSL бюро, куда направляет исходящую почту QSL бю­ро ЦРК СССР имени Э. Т. Кренкеля. Кроме того, в ряде стран членство в национальной радиолюбительской организации не является обязательным для коротковол­новика, но в этом случае он не пользуется и услугами соответствующего QSL бюро, рассылает (и получает) карточки только на домашний адрес. Советский радио­любитель в этом случае может направить свою карточ­ку непосредственно в адрес зарубежного коротковолно­вика или его QSL-менеджера. Для этого он вкладывает свою QSL в конверт, на котором надписывает полный почтовый адрес зарубежного радиолюбителя (латински­ми буквами или на английском языке), наклеивает на конверт почтовые марки СССР на сумму, установлен­ную в нашей стране для данного международного поч­тового отправления. В качестве обратного почтового адреса указывает Р. О. Box 88, MOSCOW, USSR. В верхней части необходимо также надписать.название страны, в которую направляется письмо, по-русски. Этот конверт (его не, заклеивают) вкладывается в дру­гой и высылается в адрес ЦРК СССР имени Э, Т. Крен­келя. На внешнем конверте обратный адрес — это пол­ный адрес радиолюбителя.

Карточки-квитанции, поступающие от иностранных радиолюбителей, сортируются в Центральном радиоклу­бе и через местные радиоклубы направляются совет­ским радиолюбителям. Внутрисоюзный обмен карточка­ми-квитанциями осуществляется непосредственно между местными радиоклубами, минуя ЦРК СССР имени Э. Т. Кренкеля. Порядок работы местных QSL бюро регламентирован соответствующими инструкциями, ут­вержденными ЦК ДОСААФ СССР.

^

Одна из самых интересных сторон коротковолнового радиолюбительства - участие в соревнованиях по радиосвязи на КВ. Ежегодно проводятся десятки между­народных, всесоюзных и внутрисоюзных соревнований, в которых радиоспортсмены состязаются в умении быст­ро и четко проводить радиосвязи, выбирать оптималь­ную тактику в установлении QSO с различными регио­нами мира. Высокая активность радиолюбителей всех стран и территорий мира, специальные радиоэкспеди­ции — все это делает международные соревнования ин­тересными не только радиоспортсменам. Радиолюби­тель — «охотник» за дипломами может установить в них редкие радиосвязи, необходимые для выполнения усло­вий радиолюбительских дипломов.

Федерация радиоспорта СССР принимает участие во всех международных соревнованиях, проводимых на­циональными радиолюбительскими организациями, и в нескольких крупных международных соревнованиях, ор­ганизуемых американским радиолюбительским журна­лом «CQ».

Как правило, национальные радиолюбительские об­щества проводят международные соревнований в опре­деленные, ставшие уже традиционными даты. В связи с заочным характером KB соревнований они практи­чески всегда проходят в выходные дни (субботу и вос­кресенье). Рост числа KB соревнований различного масштаба привел к тому, что в последнее время стали нередки случаи совпадения дат проведения. В свою оче­редь это приводит к определенным трудностям в прак­тической работе в эфире. Место проведения соревнова­ний, наш радиолюбительский «стадион» — эфир — один на весь мир, на всех их организаторов. Число только международных соревнований (организованных нацио­нальными организациями и крупнейших не националь­ных) превышает 100. Если к этому числу добавить еще и национальные (проводимые внутри одной страны) и мелкие клубные соревнования, то на каждые субботу — воскресенье года в среднем придется примерно по три соревнования (максимально зарегистрированное чис­ло — шесть!).

Международный радиолюбительский союз (особенно его 1-й район) предпринимает определенные усилия по координации международных соревнований по радио­связи на KB, организуемых национальными радиолю­бительскими организациями. В числе рекомендаций IARU — объединение соревнований небольших радиолю­бительских обществ; координация соревнований так, чтобы на одни и те же субботу — воскресенье прихо­дились телефонные соревнования одного общества и телеграфные соревнования другого и т. д. Однако пол­ностью эта проблема до сих пор не решена.

Федерация радиоспорта СССР, Центральный радио­клуб СССР и редакция журнала «Радио» ежегодно про­водят несколько всесоюзных соревнований по радио­связи на KB, три чемпионата СССР и международные соревнования CQ-M CONTEST, проходящие под деви­зом «Миру — мир». Кроме того, один раз в три года в апреле ФРС СССР по поручению Исполкома 1-го ра­йона IARU проводит международные соревнования по радиосвязи на KB телеграфом на кубок первого кос­монавта Ю. А. Гагарина.

В таблице дана основная информация о крупных международных соревнованиях и о всесоюзных соревно­ваниях по радиосвязи на коротких волнах. В табл. 10 приведены традиционные даты их проведения (указана неделя, точнее полные, т. е. приходящиеся на один ме­сяц, субботу — воскресенье, когда они проходят), стра­на-организатор, вид излучения и рабочие диапазоны, круг, корреспондентов, с которыми засчитываются связи. Подробное изложение положения об этих соревнова­ниях по мере приближения даты их проведения публи­куется в выпусках «На любительских диапазонах» га­зеты «Советский патриот», передается в циркулярных передачах радиостанциями Центрального радиоклуба имени Э. Т. Кренкеля. Положения о международных соревнованиях относительно редко подвергаются прин­ципиальной переработке, поэтому при первоначальной подготовке можно использовать положения о соревнова­ниях, проводившихся в предыдущие годы.

Всесоюзные соревнования по радиосвязи на KB на кубок ФРС СССР, на кубок ЦРК СССР и на кубок ЦК ДОСААФ СССР «Юный радиолюбитель», а также все три чемпионата СССР по радиосвязи на KB прово­дятся по единой программе, которая пересматривается один раз в четыре года (одновременно с нормативами по радиоспорту). Последнее не исключает внесение в положение об этих соревнованиях изменений, не затра­гивающих основной программы. Все всесоюзные сорев­нования по радиосвязи на KB проводятся в соответствии с «Правилами соревнований по радиоспорту», которые определяют порядок проведения соревнований и их су­действа.

В чемпионатах СССР по радиосвязи на коротких волнах могут принимать участие спортсмены, имеющие спортивный разряд не ниже первого. Допуск к участию в чемпионатах страны осуществляется местными (рес­публиканскими, краевыми или областными) федерация­ми радиоспорта и спортивно-техническими радиоклуба­ми на основании заявок спортсменов (команд коллек­тивных радиостанций). В остальных всесоюзных сорев­нованиях могут принимать участие радиолюбители, имеющие любой спортивный разряд или не имеющие его вовсе.

В международных соревнованиях по радиосвязи на коротких волнах могут принимать участие только те коротковолновики, которые имеют квалификацию и опыт работы в эфире, достаточные для проведения меж­дународных связей. Этот вопрос решается местными федерациями радиоспорта и спортивно-техническими радиоклубами на основании инструкций, утвержденных ЦК ДОСААФ СССР.

Спортсмен, принявший участие в KB соревнованиях, представляет в судейскую коллегию отчет. Судейство всесоюзных соревнований и чемпионатов СССР осуще­ствляет как Главная коллегия судей Федерации радио­спорта СССР, так и судейские коллегии республикан­ских, краевых или областных ФРС. О том, кто судит данные соревнования и куда следует высылать отчет, заблаговременно объявляется в циркулярных радио­граммах радиостанций ЦРК СССР имени Э. Т. Кренке­ля, эта информация публикуется в выпусках «На люби­тельских диапазонах» газеты «Советский патриот».

Судейство международных соревнований по радио­связи на KB проводят судейские коллегии или CONTEST — комитеты обществ — организаторов. Отче­ты об участии в этих соревнованиях направляются в ЦРК СССР имени Э. Т. Кренкеля для последующей централизованной пересылки в соответствующую нацио­нальную организацию.

Для всех всесоюзных соревнований и чемпионатов СССР по радиосвязи на коротких волнах отчеты долж­ны быть высланы не позднее чем через 10 дней после окончания соревнований (определяется по почтовому штемпелю места отправления). В международных со­ревнованиях сроки высылки отчетов устанавливаются положением о конкретных соревнованиях и объявляют­ся при публикации этих положений или при передаче через радиостанцию UK3A. Обычно этот срок состав­ляет 10 — 15 дней со дня окончания соревнований.

^

Радиолюбитель, принявший участие во всесоюзных соревнованиях или в чемпионате страны, обязан пред­ставить свой отчет судейской коллегии. За невысылку отчета он может быть -лишен решением ФРС СССР на определенный срок права участия в соревнованиях или даже вообще работы в эфире. Подобные жесткие тре­бования обусловлены тем, что в этих соревнованиях по результатам проверки отчетов присваиваются спортив­ные звания, и отсутствие хотя бы одного отчета может снизить результат, показанный спортсменом, лишить его возможности получить спортивный разряд или спортив­ное звание.

Высылка отчетов в международных соревнованиях по радиосвязи на KB — дело добровольное, но радиолю­бительская этика предполагает, что коротковолновик, принявший участие в таких соревнованиях, представит хотя бы CHECK LOG — «отчет для контроля» (без про­счета очков).

Отчеты выполняют на специальных бланках, которые печатаются как ЦРК СССР имени Э. Т. Кренкеля, так и местными спортивно-техническими клубами. При от­сутствии таких бланков отчет можно выполнить на стандартных листах писчей бумаги (ориентировочные размеры 210X280 мм), причем используется только одна сторона листа.

bigpo.ru

ДОКУМЕНТАЦИЯ ЛЮБИТЕЛЬСКОЙ РАДИОСТАНЦИИ - Справочник коротковолновика © Издательство досааф ссср, 1974 Издательство...

Подобный материал:

• В. Т. Поляков трансиверы прямого преобразования издательство досааф СССР. 1984 г. Введение, 1704.31kb.
• Госснаб СССР постановление от 26 марта 1986 г. N 40 об утверждении норм естественной, 304.15kb.
• Героя Советского Союза ге­нерал-полковника В. И. Кузнецова. В 1948 1953 гг председатель, 252.72kb.
• Концепция национальной безопасности Республики Беларусь как система защиты национальных, 45.96kb.
• Руководство по организации учебно-воспитательного процесса в образовательных учреждениях, 2159.84kb.
• Российская автомобильная федерация администрация наро-фоминского муниципального района, 51.71kb.
• Практикум начинающего радиолюбителя, 1870.79kb.
• Инструкция о порядке приемки продукции производственно-технического назначения и товаров, 233.33kb.
• Ордена Трудового Красного Знамени Военное издательство Министерства обороны СССР москва, 2859.52kb.
• Г65 Техника и тактика парящих полетов (практические советы), М., Досааф, 1975, 3201.64kb.

ДОКУМЕНТАЦИЯ ЛЮБИТЕЛЬСКОЙ РАДИОСТАНЦИИ

1. АППАРАТНЫЙ ЖУРНАЛ

Обязательной принадлежностью каждой любитель­ской радиостанции является аппаратный журнал. В нем регистрируются все ее выходы в эфир: передача общего вызова, проведенные радиосвязи, настройка передатчи­ка (передающего тракта трансивера) с подключенной антенной. Аппаратный журнал — второй по значению документ на любительской радиостанции (после разре­шения на ее эксплуатацию),

В соответствии с требованиями инструкции о по­рядке получения разрешения на постройку (приобрете­ние) любительской приемопередающей радиостанции и правилами эксплуатации для каждого выхода в эфир в аппаратный журнал должен быть занесен опре­деленный минимум данных. В него входят: дата и время проведения связи (выхода в эфир), диапазон или рабо­чая частота, позывной корреспондента (указание о пе­редаче общего вызова или настройке аппаратуры с под­ключенной антенной), оценка слышимости корреспон­дента, краткое содержание принятого текста. Из приня­того текста обычно записывается только нетиповая ин­формация, то есть RST или RS, QTH корреспондента, его имя, данные об аппаратуре, погоде и т. п. В аппа­ратный журнал следует вносить и переданный текст, если его содержание выходит за рамки обычной люби­тельской связи, типичного обмена информацией между коротковолновиками.

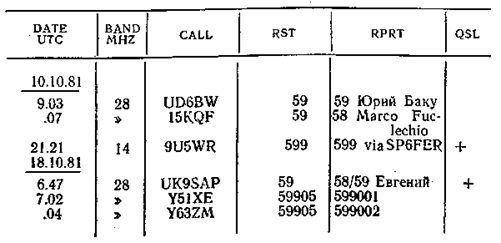

Рис. 2. Страница аппаратного журнала и образец ее заполнения

Форма аппаратного журнала достаточно произволь­на. Помимо приведенных выше обязательных данных в него часто вносят различную дополнительную инфор­мацию, облегчающую учет связей, «охоту» за дипломами и т. д. Это может быть, например, порядковая нумера­ция радиосвязей, отметки о получении и отправлении QSL, записи об азимуте направленной антенны, об экс­периментах с антеннами и многое другое, что представ­ляет интерес для самого радиолюбителя.

Один из возможных вариантов страницы аппаратно­го журнала и образец ее заполнения приведен на рис. 2. Эта форма аппаратного журнала одинаково подходит как для индивидуальных, так и для коллективных ра­диостанций. В журнале коллективной радиостанции кроме данных о связи оператор делает в начале и конце своей работы соответствующие записи о принятии и сда­че дежурства на радиостанции. На многих коллектив­ных радиостанциях в настоящее время имеются несколь­ко рабочих мест, работа с которых ведется поперемен-ло (т. е. одновременно дежурят два и более операто­ров). В этом случае в аппаратный журнал целесообраз­но ввести дополнительную графу, в которой против каж­дой связи указывают (например, индивидуальным или SWL позывным) оператора, установившего данную связь.

Подобную форму имеет и аппаратный журнал наблюдателя. В нем обычно лишь вводят дополнитель­ную графу, в которой указывают позывной, с кем рабо­тала внесенная в журнал радиостанция (или указыва­ют CQ, если она передавала общий вызов).

Аппаратный журнал — это рабочий документ, и за­полнять его следует непосредственно в процессе работы в эфире. Иногда, например, в соревнованиях удобнее вести записи не в аппаратном журнале, а на отдельных листах бумаги или бланках. В этом случае в аппарат­ном журнале делается лишь запись об участии в сорев­нованиях (указывается время начала и конца работы, общее число проведенных радиосвязей и набранных оч­ков). После составления отчета черновикиг на которых велись записи во время соревнований, складывают в отдельный конверт и хранят вместе с аппаратным жур­налом.

При ведении аппаратного журнала лучше всего исполь­зовать всемирное время, так как для составления основ­ной документации любительских радиостанций (карточ­ки-квитанции, отчеты об участии в международных соревнованиях и т. д.) требуется именно всемирное время (UTC). Московское время (MSK) указывается только при составлении отчетов об участии во всесоюз­ных или внутрисоюзных соревнованиях. В этом случае удобно, если связи радиолюбитель пишет не на черно­вик, а сразу в аппаратный журнал, указывать в нем время MSK, сделав (во избежание ошибок при состав­лении отчета) соответствующую пометку на полях жур­нала.

Дату связи в аппаратном журнале также, разумеет­ся, необходимо проставлять по всемирному времени.

2. КАРТОЧКИ-КВИТАНЦИИ

Карточка-квитанция (QSL) является документом, который подтверждает факт установления двухсторон­ней связи между любительскими радиостанциями или проведения наблюдения за их работой. По этой причине к оформлению карточек-квитанций и к их заполнению предъявляются определенные требования.

Карточка-квитанция может быть выполнена на стан­дартном бланке (такие бланки выпускаются ЦРК СССР имени Э. Т. Кренкеля, а иногда печатаются и местными радиоклубами), на художественной открытке или изго­товлена типографским способом по индивидуальному заказу радиолюбителя или первичной организации ДОСААФ, которой принадлежит радиостанция.

При изготовлении индивидуальных карточек-квитанций типографским способом следует придерживаться нескольких основных правил.

Размер QSL должен быть 9X14 см (в соответствии с рекомендациями Международного радиолюбительско­го союза). Максимальный допустимый размер карточки-квитанции — 10,5X14,8 см (как у стандартных почтовых открыток).

Для бланков QSL можно использовать цветную или белую бумагу плотностью не менее 180 г на квад­ратный метр. Если карточка-квитанция предназначена исключительно для внутрисоюзного обмена, то допуска­ется использование бумаги плотностью не менее 100 г на квадратный метр.

При составлении текста карточки-квитанции исполь­зуют выражения из радиолюбительского кода и из Q-кода. Название населенного пункта, в котором находит­ся радиостанция, дают в английской транскрипции. По­мимо основной информации о проведенной связи на бланке QSL указывают условный номер области по списку диплома Р-100-О (используя сокращение OBL, например, OBL 170), условный номер зоны Междуна­родного союза электросвязи (ZONE ITU ...), а также условный номер по списку диплома WAZ (ZONE WAZ).

Карточки-квитанции бывают односторонние и дву­сторонние. Если карточка двусторонняя, то на лицевой стороне размещают позывной и часть информации (страна, QTH, условные номера областей и зон, иногда и имя оператора). Весь остальной текст располагается на обратной стороне QSL. Здесь (для удобства обра­ботки почты) целесообразно продублировать информа-цию, вынесенную на лицевую сторону карточки.

Основу текста QSL составляют данные о проведен­ной радиосвязи: позывной корреспондента, которому направляется карточка; дата и время проведения QSO; диапазон или рабочая частота; вид излучения и оценка слышимости. Эти данные обычно дополняют сведения об используемой аппаратуре и антеннах, выражениями благодарности за связь и QSL (если данная карточка — ответная) и т. д.

Образцы выполнения односторонней и двусторонней QSL приведены на рис. 3 и 4.

Если для карточки-квитанции используется стандарт­ный бланк, изготовленный ЦРК СССР имени Э. Т. Крен­келя или местным клубом, то позывной на нем должен быть либо надпечатан типографским способом, либо нанесен резиновым штампом, изготовленным в гравер­ной мастерской. Надписывать позывной от руки нельзя.

Рис. 3. Односторонняя карточка-квитанция

Рис. 4а. Двусторонняя карточка-квитанция (лицевая сторона)

Аналогичное требование относится и к карточкам-квитанциям на основе художественных открыток. На них помимо позывного надпечатывают или наносят штам­пом текст QSL.

Выбирая художественную открытку для карточки-квитанции, разрабатывая эскиз личной QSL и, наконец, заполняя карточку после проведенной радиосвязи, сле­дует всегда помнить, что это — документ, причем такой, который может быть направлен в другую страну мира (самим радиолюбителем или его коллегой — вместе с заявкой на диплом). По этой QSL будет складываться представление как о самом радиолюбителе, так и о на­шей стране. Особо следует сказать о шрифтовых рабо­тах. Во многих областях страны в местных типографиях нет подходящих гарнитур букв латинского алфавита, по­этому радиолюбители вынуждены готовить эскиз, рисуя порой позывной и текст от руки. Редко кто может сде­лать это достаточно хорошо с художественной точки зрения. Здесь лучше либо воспользоваться помощью профессионального художника-графика, либо применить переводные шрифты (они бывают в продаже), либо, на­конец, воспользоваться выклейкой из шрифтов, подго­товленных фотоспособом по какому-либо оригиналу (они имеются в некоторых книгах, эпизодически публикуются в журнале «Журналист»). При самостоятельной разработке эскиза QSL следует избегать каких-то ри­сунков и т. п. Лучше, если карточка-квитанция будет простой и строгой в оформлении, чем «оригинальной», содержащей рисунки, художественные достоинства ко­торых сомнительны.

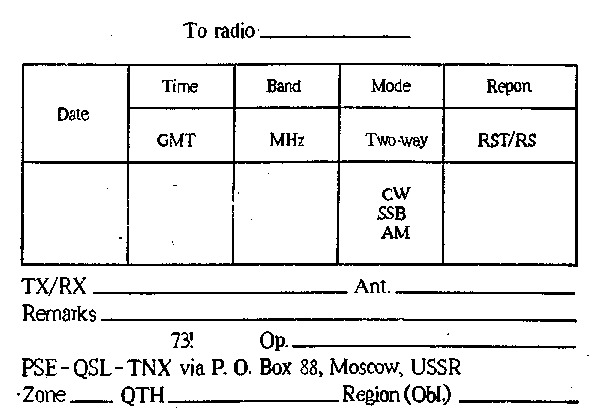

Рис. 46. Двусторонняя карточка-квитанция (оборотная сторона)
