Мечта электрика: AutoCAD Electrical. Монтажная единица в кабельном журнале
Электроблог: Маркировка кабельных линий бирками
В данной статье вы узнаете для чего маркировать кабельные линии, какие нормативные документы регламентируют маркировку кабельных линий, какие бирки применяются для маркировки кабельных линий, какие обозначения наносятся на кабельные бирки.Итак, приступимДля чего маркировать кабельные линии?
Кабельные линии маркируются для удобства проведения пуско-наладочных работ, эксплуатации и ремонта. Например, при необходимости проведения измерений на нужной кабельной линии, её легко можно отыскать среди прочих по кабельной бирке, на которой нанесены обозначения из кабельного журнала.
Какие бирки применяются для маркировки кабельных линий?

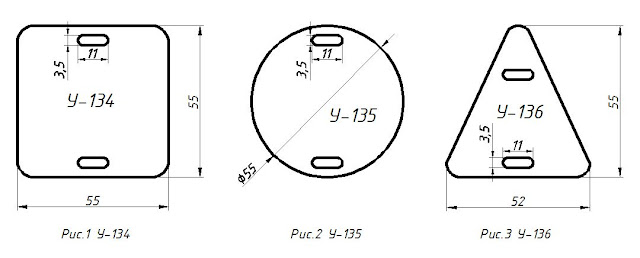

Квадратные бирки У-134 используются для маркировки силовых кабелей напряжением до 1000В (См. Рис.1)
Круглые бирки У-135 используются для маркировки силовых кабелей напряжением выше 1000В (См. Рис.2)
Треугольные бирки У-136 используются для маркировки контрольных кабелей (См. Рис.3)
Какие обозначения наносятся на кабельные бирки?
На кабельные бирки наносятся следующие обозначения: номер кабельной линии по кабельному журналу, марка и сечение кабеля, напряжение, начало и конец кабельной линии, длина кабельной линии. У соединительных муфт размещают бирки с номером муфты и датой её монтажа.
Какие нормативные документы регламентируют маркировку кабельных линий?
ПУЭ 6-е издание:
п.2.3.24. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт - номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.СП 76.13330.2016 "Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85":
6.3.2 Монтаж электропроводки на кабельных лотках и кабельных лестницах, в кабельных и специальных кабельных коробах6.3.2.11 Проводники, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце трасс лотков и коробов в пределах одного помещения, открытой установки или сооружения, а также в местах подключения их - к электрооборудованию. Кабели должны иметь маркировку также на поворотах трассы и на ее ответвлениях.6.3.6 Прокладка проводов и кабелей в стальных трубах6.3.6.12 В конечных точках разводки провода и кабели необходимо маркировать в соответствии с проектом.6.3.8 Монтаж вспомогательных цепей6.3.8.3 Маркировать аппараты следует до монтажа проводов вспомогательных цепей по схеме электрических соединений. Если монтаж сложен, то в порядке исключения маркировать аппараты можно после окончания монтажа. Провода вспомогательных цепей при этом не должны закрывать места маркировки аппаратов.6.3.8.11 Провода и жилы контрольных кабелей, присоединенные к сборкам (рядам) зажимов, должны иметь маркировку, соответствующую схемам. Контрольные кабели должны иметь маркировку на концах, в местах разветвления и пересечения потоков кабелей, при проходе их через стены, потолки и пр. Концы свободных жил контрольных кабелей должны быть изолированы.6.3.8.14 Бирка закрепляется на кабеле ниже разделки на расстоянии не более 50 мм монтажной лентой, стяжками (хомутами). Расстояние от бандажа на кабеле до бирки должно быть не более 20 мм.Надписи на бирках кабелей и на ПВХ-трубках рекомендуется выполнять на кабельном принтере.6.3.8.15 Надписи на ПВХ-бирке каждого кабеля должны содержать с лицевой стороны:- номер кабеля;- номер шкафа начала кабеля;- номер шкафа конца кабеля;с обратной стороны:- тип кабеля;- число жил кабеля;- сечение жил кабеля;- длина кабеля.Размер шрифта номера кабеля должен быть на два размера больше шрифта других надписей.6.3.8.21 Надписи на ПВХ-трубках для маркировки жил контрольных кабелей должны содержать:- номер кабеля;- номер жилы;- номер клеммы шкафа, без указания номера клеммы.Размер шрифта номера жилы должен быть на два размера больше шрифта других надписей.6.3.8.22 Маркировка жил кабелей должна быть размещена таким образом, чтобы она легко считывалась. Она может быть расположена в колонку или в строку и считываться сверху вниз или слева направо.6.4.8 Маркировка кабельных линий6.4.8.1 Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование в соответствии с проектной документацией.6.4.8.2 На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 - 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.6.4.8.3 Для кабелей напряжением свыше 1000 В бирки должны быть круглые, напряжением до 1000 В - квадратные, для контрольного кабеля - треугольные.6.4.8.4 Бирки следует применять: в сухих помещениях - из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле - из пластмассы.Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.6.4.8.5 Бирки должны быть закреплены на кабелях пряжками или монтажной лентой с кнопкой.6.4.8.6 При прокладке кабельной линии рекомендуется на трассе устанавливать интеллектуальные электронные маркеры, в том числе в местах поворота трассы кабельной линии, расположения соединительных муфт и котлованов горизонтального наклонного бурения.ПТЭЭП «Правила технической эксплуатации электроустановок потребителей»
2.4.5. Каждая КЛ должнаиметь паспорт, включающий документацию, указанную в п. 2.4.2, диспетчерский номер илинаименование.Открыто проложенные кабели,а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей вначале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт - номер муфты, дата монтажа.Бирки должны быть стойкими квоздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон). Отличия между СНиП 3.05.06-85 и СП 76.13330.2016 в части маркировки кабелей приведены в этой статье.Список использованной нормативно-технической документации: 1. ПУЭ 6-е издание2. СП 76.13330.2016 "Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85"3. ПТЭЭП «Правила технической эксплуатации электроустановок потребителей»
380220.blogspot.com
Номер - монтажная единица - Большая Энциклопедия Нефти и Газа, статья, страница 1
Номер - монтажная единица
Cтраница 1
Номер монтажной единицы приводится в том случае, когда на одной и той же панели имеются аппараты с одинаковым позиционным обозначением по схеме, но с различными техническими характеристиками; в остальных случаях достаточно указывать только позиционные обозначения но схеме. [2]
Номера монтажных единиц приводятся на виде с внутренней стороны щита и в таблице соединений. [4]
Допускается при необходимости в номер аппарата вводить номер монтажной единицы, что облегчает ориентацию при размещении нескольких монтажных единиц на панели. [5]
При смысловой маркировке обозначение элементов отражает в краткой форме их наименование и номер монтажных единиц, к которым принадлежит данный элемент. [6]
Адрес для провода от зажима одного аппарата к зажиму другого аппарата составляется из номера монтажной единицы, панельного номера и номера зажима другого аппарата. [8]
Внутри контуров изображенны х Средств автоматизации и аппаратуры, или возле них должны указываться номер монтажной единицы и позиционное обозначение по схеме. [10]
Прочие участки, например технологические помещения, куда направлен провод, имеют смысловые обозначения, например РУСЫ, РУ 500 и т.п., которые используются при маркировке на равных правах с номерами монтажных единиц. [11]
Согласно этой системе марки монтажных единиц составляются из цифровых и буквенных символов. Цифровая часть марки соответствует номеру монтажной единицы, а буквенная - ее наименованию. Кроме того, вводится дополнительный буквенный символ для однозначных монтажных единиц, различающихся по напряжению и роду тока. Таким же образом составляется маркировка для отдельных аппаратов. Марки кабеля составляются из марки монтажной единицы и числа, характеризующего назначение кабеля и его порядковый номер в пределах своей монтажной единицы. По вторичным цепям марка присваивается каждому участку цепи. Марка участка цепи составляется из букв, означающих принадлежность цепи к той или иной фазе, и цифр, обозначающих назначение цепи и порядковый номер участка цепи. [12]
Марка провода, отходящего на другую монтажную единицу или на другой участок, содержит марку цепи ( Ю5, Р15 и пр. ОРУ, ГЩУ и т.п.), например: 105 / 15, 105 / 05 или 105 / ОРУ, где 105 - марка цепи, а 15, 05 и ОРУ - соответственно номера монтажных единиц и символьное обозначение участка, куда направлены провода. [14]
Присвоение порядковых номеров монтажным единицам должно производиться слева направо и сверху вниз для каждой плоскости щита. В этом случае позиционное обозначение выполняется в виде дроби, в числителе которой указывается порядковый номер монтажной единицы, в знаменателе - обозначение по принципиальной электрической схеме. Допускается плата с диодами, триодами, конденсаторами, сопротивлениями, щитками питания присваивать один номер монтажной единицы, при этом позиционные обозначения аппаратов по электрическим схемам должны помещаться вблизи аппаратов. [15]
Страницы: 1 2
www.ngpedia.ru
Мечта электрика: AutoCAD Electrical: Кабельный журнал

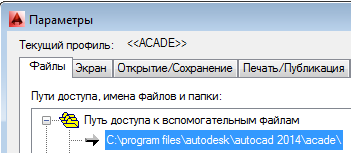

У меня для вас хорошая новость. Один добрый человек написал дополнительную программу для автоматического формирования кабельного журнала. Программу (cablecon.zip) можно скачать здесь:Файлы нужно сохранить в рабочей директории AutoCAD Electrical.
Рассмотрим работу программы на примере схемы соединения внешних проводок.

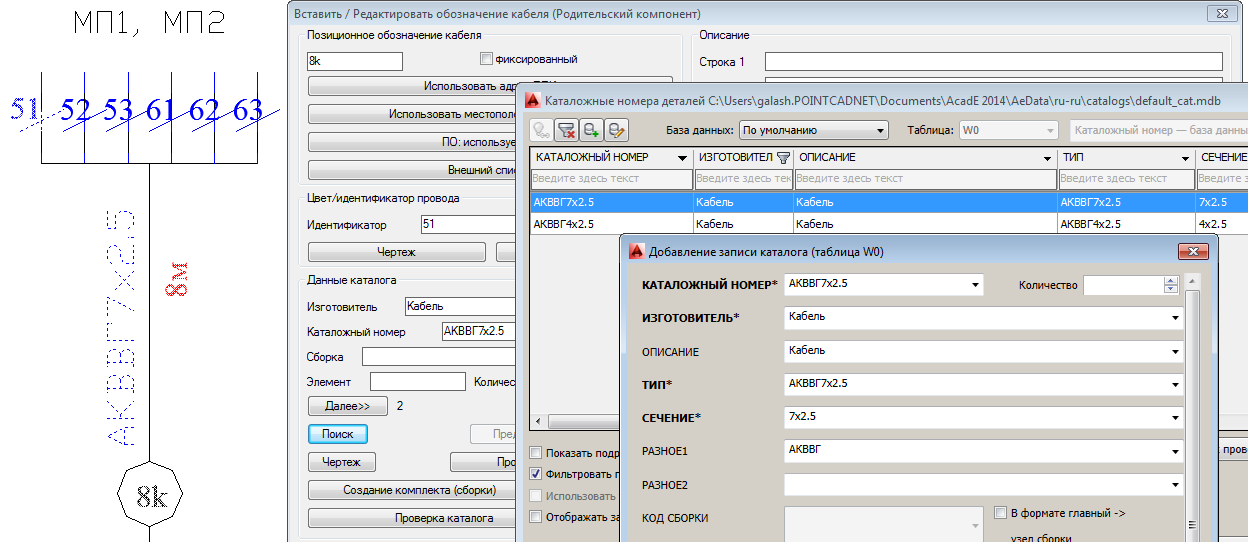

Кабелям назначена маркировка и каталожные данные. Эта информация будет использована в отчете.

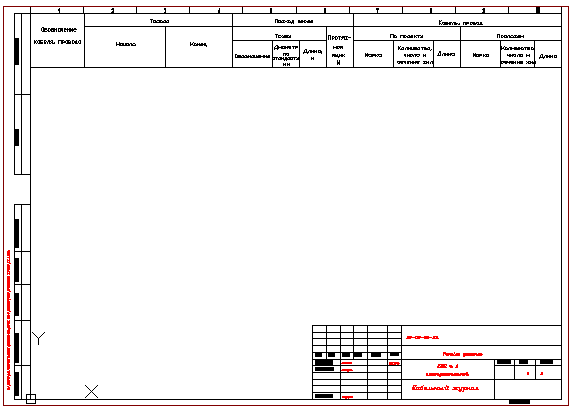

Отчет разместим на отдельном листе, для этого создадим новый лист проекта, используя шаблон кабельного журнала.
Запускаем команду «Отчеты» на панели «Схема».

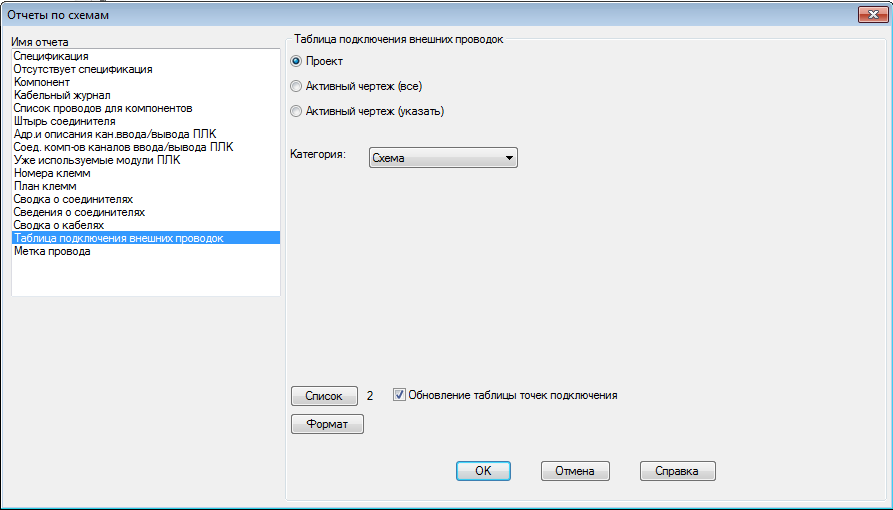

В диалоге «Отчеты по схемам» выбираем отчет «Таблица подключения внешних проводок» для «Проекта».

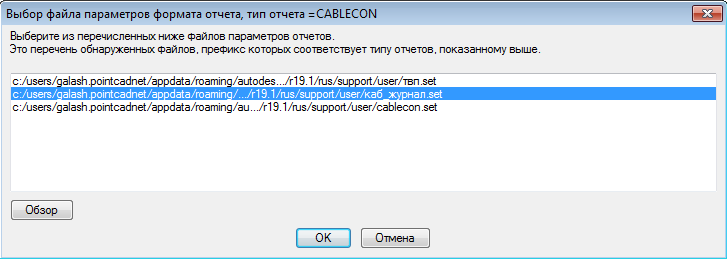

Нажимаем кнопку «Формат» и выбираем заранее созданный файл параметров формата отчета – «каб_журнал.set». Нажимаем кнопку ОК.
В диалоге «Отчеты по схемам» имя выбранного файла формата отчета отображается рядом с кнопкой «Формат».

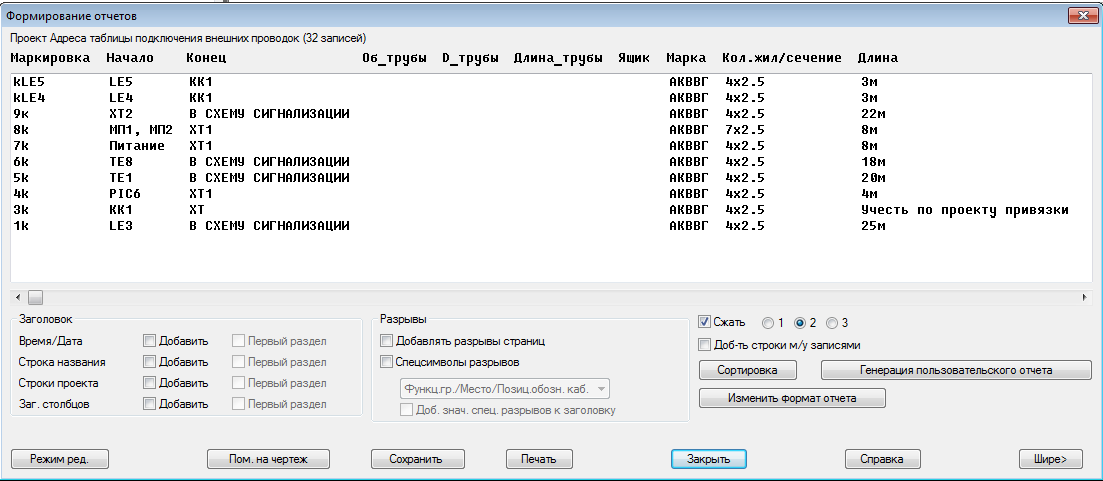

Нажимаем кнопку ОК. Выбираем чертежи проекта для обработки. Выбираем коды мест для включения в отчет. Отображается сформированный отчет.
В отчет включены все жилы кабелей для выбранных кодов мест. То есть сформировался не кабельный журнал, а таблица подключения внешних проводок.
Нажимаем кнопку «Генерация пользовательского отчета».
Ставим флажок для опции «Remove all child cable markers» и нажимаем кнопку ОК. Теперь в отчет включены только «родительские» жилы кабелей.
В диалоге «Формирование отчетов» нажимаем кнопку «Сортировка».

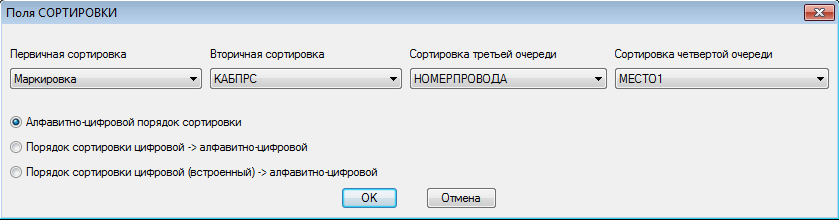

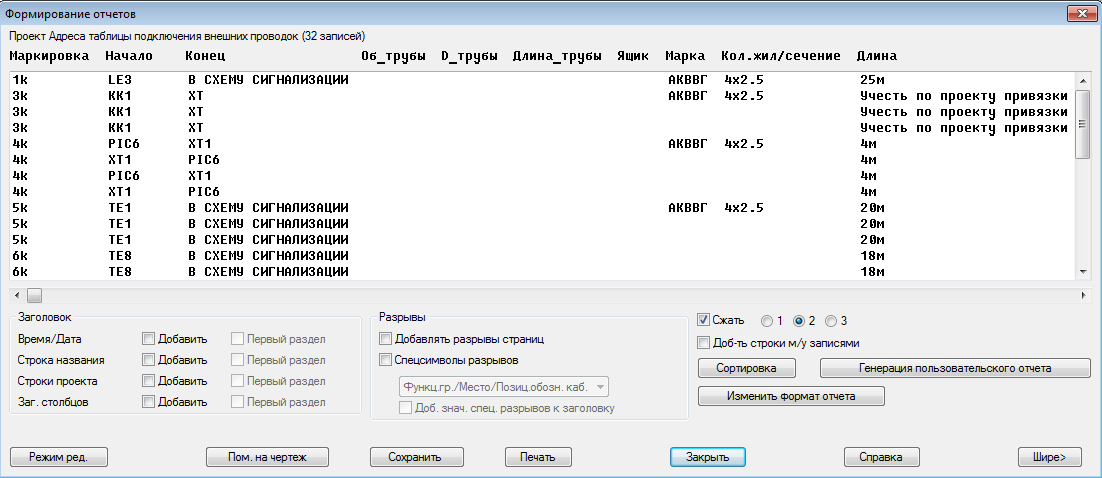

В диалоге «Поля сортировки» в раскрывающемся списке «Первичная сортировка» выбираем «Маркировка» и нажимаем кнопку ОК. Кабели в отчете отсортировались по маркировке.
В диалоге «Формирование отчетов» нажимаем кнопку «Поместить на чертеж».

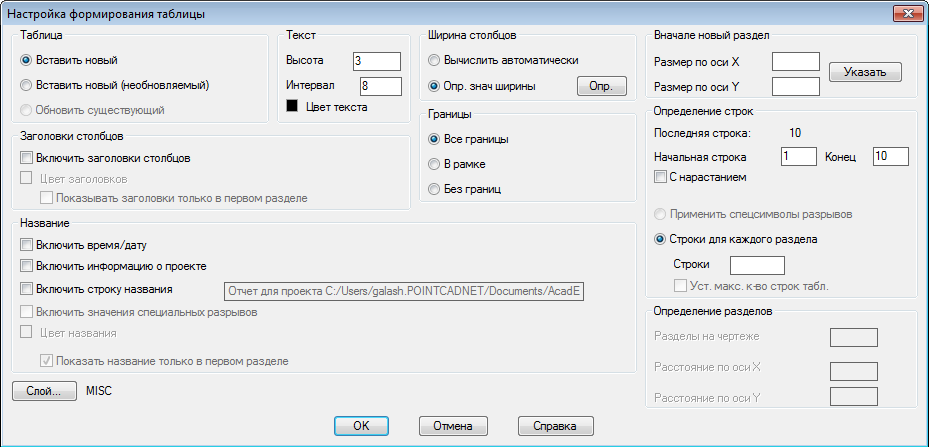

Настраиваем формирование таблицы, в том числе назначаем высоту текста в таблице и снимаем флажок для опции «Включить заголовки столбцов», так как шапка таблицы размещена в шаблоне чертежа.
Для поля «Определить значения ширины» нажимаем кнопку «Опр».
В диалоге «Ширина столбцов» в поле «Ширина» вводим значение для каждого столбца таблицы и нажимаем кнопку ОК.
В диалоге «Настройка формирования таблицы» нажимаем кнопку ОК и размещаем таблицу на чертеже.
Кабельный журнал готов.
