Журнал антикоррозийной защиты сварных соединений. Журнал акз
Журнал антикоррозионной защиты сварных соединений. Образец 2018
Журнал антикоррозийной защиты сварных соединений – важная бумага в исполнительной документации. Она необходима при формировании отчетности в строительных организациях. При обращении в судебные и другие инстанции может стать решающим аргументом в пользу вынесения какого-либо решения. Иногда журнал сравнивают с личным дневником сотрудника, выполняющего те или иные работы.
ФАЙЛЫСкачать пустой бланк журнала антикоррозийной защиты сварных соединений .docСкачать образец журнала антикоррозийной защиты сварных соединений .doc
Уровень ответственности обычно при выполнении антикоррозийных работ очень высок. Поэтому ведение такого журнала является верным решением рачительного работника, правильно относящегося к собственным действиям. Кроме того, документация позволяет в удобной форме давать отчет руководителям разного уровня, проверяющим организациям и пр.
Почему антикоррозийные работы важны
После проведения сварочных мероприятий (которые обычно фиксируются в журнале сварочных работ) соединения становятся особенно уязвимы к вредоносному воздействию окружающей среды. Если не подвергать сварные швы специальной обработке, то они перестанут удовлетворять принятым параметрам надежности.
Поэтому сразу же после сварки их зачищают (щеткой с металлической щетиной либо специальным аппаратом) и обрабатывают цинковым раствором до нужной толщины. Это самая распространенная технология антикоррозийной защиты, хотя существуют еще и разного рода защитные грунты, лаки, стекло или полимеры.
Из чего состоит журнал
Документ оформляется в виде обложки с титульной и оборотной стороной, а также внутренней части. На последней странице располагаются подписи ведущих журнал лиц и руководителей, проставляются печати. Каждая страница, кроме титульного листа, нумеруется. Документ для удобства прошивается. Обложка может быть выполнена из более плотной бумаги.
В самом начале должна быть указана дата начала ведения журнала и дата окончания его ведения. Если вторая дата обычно проставляется по завершении журнала, то до этого момента он считается бессрочным.
На второй стороне титульного листа заполняется информация:
- Название компании, которая выполняет работы.
- Название конкретного объекта строительства.
- Должность, ФИО и подпись материально ответственного сотрудника, который ведет журнал и несет ответственность за надежность антикоррозионной защиты выполненных сварных соединений.
- Кто разрабатывал проектную документацию и чертежи (наименование организации и ее адрес).
- Шифр проекта.
- При наличии наименование учреждения, которое занималось разработкой проекта, проектировочной деятельностью по этой организации в целом (не обязательная для заполнения информация).

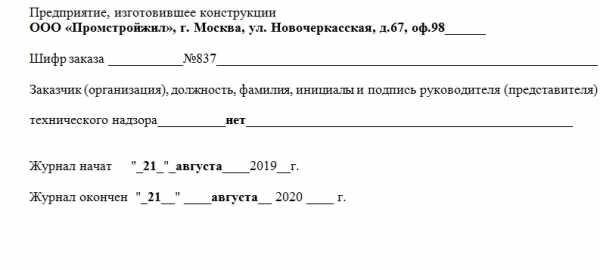

- Предприятие, которое изготовило упомянутые в журнале конструкции (с адресными данными).
- Шифр проекта производства работ.
- Наименование и подпись представителя (либо руководителя) организации-заказчика (если таковая имеется).
- Даты начала и окончания.
Помимо титульной страницы, документ содержит объемную табличную часть. Она располагается на каждой последующей странице и заполняется двумя сотрудниками. Один из них – исполнитель работ, второй – его непосредственный руководитель.
Внимание! Таблица должна заполняться по мере выполнения работ. Каждая графа соответствует одному зачищенному и усиленному соединению. Если в одну рабочую смену была произведена антикоррозионная защита нескольких соединений, то информация о каждом помещается в отдельную строку.
Своевременное и достоверное ведение журнала поможет бухгалтеру с начислением заработной платы, удовлетворит любопытство проверяющих организаций и сделает выполнение работ более упорядоченным процессом, подлежащим учету.
Графы таблицы
Столбцы содержат такие данные:
- Когда производилась конкретная работа — указывается дата.
- Название элементов, подвергшихся соединению.
- Материал, с помощью которого производилась заводская защита этого участка.
- Место стыковки – номер определяется по схеме или чертежу рассматриваемого участка.
- Если производилась сдача и приемка работ – отметка об этом факте.
- Полное название каждого из соединяемых элементов.
- Материал, с помощью которого производились работы по антикоррозийной защите сварных соединений: цинк, алюминий, защитные грунты, лаки, стекло или полимеры.
- Условия окружающей среды, при которых наносилось покрытие: осадки, температурный режим, влажность.
- ФИО выполнившего задачу сотрудника.
- ФИО его руководителя.
- Толщина покрытия.
- Результаты осмотра произведенных работ.
- Подписи исполнителя и его начальника.
- При наличии замечания, которые появились при проверке со стороны мастера, авторского надзора, организации-заказчика и пр.
Законодательная база
Документ упоминается в СНиП 3.03.01-87, а точнее, является его третьим приложением. Удобство и практическая значимость журнала антикоррозионной защиты сварных соединений доказана годами успешного применения.
При каких условиях работа будет принята
Согласно существующим нормативам, работа по обработке антикоррозийными составами сварных соединений должна производиться только при положительных температурах и в сухую погоду (если соединительный шов находится на улице).
Если погодные условия или температурный режим не соответствуют нормативам, работы, скорее всего, признают некачественными. Вот для чего существует графа об условиях выполнения. Кроме того, согласно Трудовому кодексу работа в трудных условиях оплачивается по повышенной ставке.
В любом случае все нюансы и требования относительно этих работ прописаны в ГОСТ 21.513-83 СПДС. Также они должны соответствовать данным, указанным в проектной документации. Журнал антикоррозионной защиты сварных соединений будет иметь юридическую силу и удовлетворит представителей технического надзора только при следовании исполнителем инструкций.
assistentus.ru
Журнал «Журнал антикоррозионной защиты сварных соединений (приложение 3 СНиП 3.03.01-87)»
ЖУРНАЛ
АНТИКОРРОЗИЙНОЙ ЗАЩИТЫ СВАРНЫХ СОЕДИНЕНИЙ
Журнал антикоррозийной защиты сварных соединений составлен в соответствии с приложением 3 СНиП 3.03.01-87 «Несущие и ограждающие конструкции».
Журнал антикоррозийной защиты сварных соединений №_______________ Наименование организации, выполняющей работы____________________________________ _______________________________________________________________________________ Наименование объекта строительства_______________________________________________ _______________________________________________________________________________ Должность, фамилия, инициалы и подпись лица, ответственного за выполнение работы по антикоррозийной защиты сварных соединений и ведение журнала_____________________ ______________________________________________________________________________ Организация, разработавшая проектную документацию; чертежи КЖ____________________ _______________________________________________________________________________ Шифр проекта___________________________________________________________________ Организация, разработавшая проект производства работ по антикоррозийной защиты сварных соединений_____________________________________________________________ _______________________________________________________________________________ Шифр проекта___________________________________________________________________ Предприятие, изготовившее конструкции___________________________________________ _______________________________________________________________________________ Шифр заказа____________________________________________________________________ Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора _____________________________________________ _______________________________________________________________________________ Журнал начат «______»______________________200___г. Журнал окончен «_____»_____________________200___г. |
|
Дата выполнения работ |
Наименование соединяемых элементов и материалов антикоррозийного покрытия закладных изделий, нанесенного на заводе |
Место или номер (по чертежу или схеме) стыкуемого элемента |
Отметка о сдаче и приемке узла под антикоррозионную защиту (должность, подпись) |
Материал покрытия сварных соединений и способ его нанесения |
Атмосферные условия при проведении антикоррозионной защиты сварных соединений (температура воздуха, осадки) |
|
Фамилия и инициалы ответственного за ведение работ по антикоррозионной защите (мастера, производителя работ) |
Результаты осмотра качества покрытия. Толщина покрытия |
Подпись исполнителя |
Подписи о приемке антикоррозионной защиты (мастера, производителя работ) |
Замечания по контрольной проверке (производителя работ, авторского надзора, технического надзора заказчика) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дата выполнения работ |
Наименование соединяемых элементов и материалов антикоррозийного покрытия закладных изделий, нанесенного на заводе |
Место или номер (по чертежу или схеме) стыкуемого элемента |
Отметка о сдаче и приемке узла под антикоррозионную защиту (должность, подпись) |
Материал покрытия сварных соединений и способ его нанесения |
Атмосферные условия при проведении антикоррозионной защиты сварных соединений (температура воздуха, осадки) |
Фамилия, инициалы исполнителя |
Фамилия и инициалы ответственного за ведение работ по антикоррозионной защите (мастера, производителя работ) |
Результаты осмотра качества покрытия. Толщина покрытия |
Подпись исполнителя |
Подписи о приемке антикоррозионной защиты (мастера, производителя работ) |
Замечания по контрольной проверке (производителя работ, авторского надзора, технического надзора заказчика) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дата выполнения работ |
Наименование соединяемых элементов и материалов антикоррозийного покрытия закладных изделий, нанесенного на заводе |
Место или номер (по чертежу или схеме) стыкуемого элемента |
Отметка о сдаче и приемке узла под антикоррозионную защиту (должность, подпись) |
Материал покрытия сварных соединений и способ его нанесения |
Атмосферные условия при проведении антикоррозионной защиты сварных соединений (температура воздуха, осадки) |
Фамилия, инициалы исполнителя |
Фамилия и инициалы ответственного за ведение работ по антикоррозионной защите (мастера, производителя работ) |
Результаты осмотра качества покрытия. Толщина покрытия |
Подпись исполнителя |
Подписи о приемке антикоррозионной защиты (мастера, производителя работ) |
Замечания по контрольной проверке (производителя работ, авторского надзора, технического надзора заказчика) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дата выполнения работ |
Наименование соединяемых элементов и материалов антикоррозийного покрытия закладных изделий, нанесенного на заводе |
Место или номер (по чертежу или схеме) стыкуемого элемента |
Отметка о сдаче и приемке узла под антикоррозионную защиту (должность, подпись) |
Материал покрытия сварных соединений и способ его нанесения |
Атмосферные условия при проведении антикоррозионной защиты сварных соединений (температура воздуха, осадки) |
Фамилия, инициалы исполнителя |
Фамилия и инициалы ответственного за ведение работ по антикоррозионной защите (мастера, производителя работ) |
Результаты осмотра качества покрытия. Толщина покрытия |
Подпись исполнителя |
Подписи о приемке антикоррозионной защиты (мастера, производителя работ) |
Замечания по контрольной проверке (производителя работ, авторского надзора, технического надзора заказчика) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дата выполнения работ |
Наименование соединяемых элементов и материалов антикоррозийного покрытия закладных изделий, нанесенного на заводе |
Место или номер (по чертежу или схеме) стыкуемого элемента |
Отметка о сдаче и приемке узла под антикоррозионную защиту (должность, подпись) |
Материал покрытия сварных соединений и способ его нанесения |
Атмосферные условия при проведении антикоррозионной защиты сварных соединений (температура воздуха, осадки) |
Фамилия, инициалы исполнителя |
Фамилия и инициалы ответственного за ведение работ по антикоррозионной защите (мастера, производителя работ) |
Результаты осмотра качества покрытия. Толщина покрытия |
Подпись исполнителя |
Подписи о приемке антикоррозионной защиты (мастера, производителя работ) |
Замечания по контрольной проверке (производителя работ, авторского надзора, технического надзора заказчика) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дата выполнения работ |
Наименование соединяемых элементов и материалов антикоррозийного покрытия закладных изделий, нанесенного на заводе |
Место или номер (по чертежу или схеме) стыкуемого элемента |
Отметка о сдаче и приемке узла под антикоррозионную защиту (должность, подпись) |
Материал покрытия сварных соединений и способ его нанесения |
Атмосферные условия при проведении антикоррозионной защиты сварных соединений (температура воздуха, осадки) |
Фамилия, инициалы исполнителя |
Фамилия и инициалы ответственного за ведение работ по антикоррозионной защите (мастера, производителя работ) |
Результаты осмотра качества покрытия. Толщина покрытия |
Подпись исполнителя |
Подписи о приемке антикоррозионной защиты (мастера, производителя работ) |
Замечания по контрольной проверке (производителя работ, авторского надзора, технического надзора заказчика) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дата выполнения работ |
Наименование соединяемых элементов и материалов антикоррозийного покрытия закладных изделий, нанесенного на заводе |
Место или номер (по чертежу или схеме) стыкуемого элемента |
Отметка о сдаче и приемке узла под антикоррозионную защиту (должность, подпись) |
Материал покрытия сварных соединений и способ его нанесения |
Атмосферные условия при проведении антикоррозионной защиты сварных соединений (температура воздуха, осадки) |
Фамилия, инициалы исполнителя |
Фамилия и инициалы ответственного за ведение работ по антикоррозионной защите (мастера, производителя работ) |
Результаты осмотра качества покрытия. Толщина покрытия |
Подпись исполнителя |
Подписи о приемке антикоррозионной защиты (мастера, производителя работ) |
Замечания по контрольной проверке (производителя работ, авторского надзора, технического надзора заказчика) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дата выполнения работ |
Наименование соединяемых элементов и материалов антикоррозийного покрытия закладных изделий, нанесенного на заводе |
Место или номер (по чертежу или схеме) стыкуемого элемента |
Отметка о сдаче и приемке узла под антикоррозионную защиту (должность, подпись) |
Материал покрытия сварных соединений и способ его нанесения |
Атмосферные условия при проведении антикоррозионной защиты сварных соединений (температура воздуха, осадки) |
Фамилия, инициалы исполнителя |
Фамилия и инициалы ответственного за ведение работ по антикоррозионной защите (мастера, производителя работ) |
Результаты осмотра качества покрытия. Толщина покрытия |
Подпись исполнителя |
Подписи о приемке антикоррозионной защиты (мастера, производителя работ) |
Замечания по контрольной проверке (производителя работ, авторского надзора, технического надзора заказчика) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дата выполнения работ |
Наименование соединяемых элементов и материалов антикоррозийного покрытия закладных изделий, нанесенного на заводе |
Место или номер (по чертежу или схеме) стыкуемого элемента |
Отметка о сдаче и приемке узла под антикоррозионную защиту (должность, подпись) |
Материал покрытия сварных соединений и способ его нанесения |
Атмосферные условия при проведении антикоррозионной защиты сварных соединений (температура воздуха, осадки) |
Фамилия, инициалы исполнителя |
Фамилия и инициалы ответственного за ведение работ по антикоррозионной защите (мастера, производителя работ) |
Результаты осмотра качества покрытия. Толщина покрытия |
Подпись исполнителя |
Подписи о приемке антикоррозионной защиты (мастера, производителя работ) |
Замечания по контрольной проверке (производителя работ, авторского надзора, технического надзора заказчика) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В журнале пронумеровано и прошнуровано
______________________ cтраниц
«____»_________________200___г.
_______________________________________________________________________________
(должность, фамилия, инициалы и подпись руководителя организации,
_______________________________________________________________________________
выдавшего журнал)
МЕСТО
ПЕЧАТИ
files.stroyinf.ru
СП 70.13330.2012. Приложение Г. Оформление обложек и страниц журнала антикоррозийной защиты сварных соединений
ОФОРМЛЕНИЕ ОБЛОЖЕК И СТРАНИЦ ЖУРНАЛА АНТИКОРРОЗИОННОЙ ЗАЩИТЫ СВАРНЫХ СОЕДИНЕНИЙ
Обложка
Журнал антикоррозионной защиты сварных соединений
(форма)
Титульный лист
Журнал антикоррозионной защиты сварных соединений N ____
Наименование организации, выполняющей работы ______________________________
Наименование объекта строительства ________________________________________
Должность, фамилия, инициалы и подпись лица, ответственного за выполнение работ по антикоррозионной защите сварных соединений и ведение журнала ___________________________
Организация, разработавшая проектную документацию, чертежи КЖ _____________
Шифр проекта ______________________________________________________________
Организация, разработавшая проект производства работ по антикоррозионной защите сварных соединений _________________________________________________
Шифр проекта ______________________________________________________________
Предприятие, изготовившее конструкции _____________________________________
Шифр заказа _______________________________________________________________
Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора ______________________________________
Журнал начат "__" _____________ 20__ г.
Журнал окончен "__" ____________ 20__ г.
1-я и последующие страницы
| Дата выполнения работ | Наименование соединяемых элементов и материал антикоррозионного покрытия закладных изделий, нанесенного на заводе | Место или номер (по чертежу или схеме) стыкуемого элемента | Отметка о сдаче и приемке узла под антикоррозионную защиту (должность, подпись) | Материал покрытия сварных соединений и способ его нанесения | Атмосферные условия при производстве антикоррозионной защиты сварных соединений (температура воздуха, осадки) | Фамилия и инициалы исполнителя | Фамилия и инициалы ответственного за ведение работ по антикоррозионной защите (мастера, производителя работ) | Результаты осмотра качества покрытия. Толщина покрытия | Подпись исполнителя | Подписи о приемке антикоррозионной защиты (мастера, производителя работ) | Замечания по контрольной проверке (производителя работ, авторского надзора, технического надзора, заказчика) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
3-я страница обложки
В журнале пронумеровано и прошнуровано
_________________ страниц
"__" _____________ 20__ г.
___________________________________________
(должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал)
Место печати
Перейти в СП 70.13330.2012 Разделы 1-4
Перейти в СП 70.13330.2012 Разделы 5-8
Перейти в СП 70.13330.2012 Разделы 9-10
Приложение А (обязательное). Перечень нормативных документов
Приложение Б (обязательное). Оформление обложек и страниц журнала работ по монтажу строительных конструкций
Приложение В (обязательное). Оформление обложек и страниц журнала сварочных работ
Приложение Г (обязательное). Оформление обложек и страниц журнала антикоррозийной защиты сварных соединений
Приложение Д (обязательное). Оформление обложек и страниц журнала замоноличивания монтажных стыков и узлов
Приложение Е (обязательное). Оформление обложек и страниц журнала выполнения монтажных соединений на болтах с контролируемым натяжением
Приложение Ж (обязательное). Журнал контроля тарировки динамометрических ключей
Приложение И (справочное). Рекомендации по выбору длины вытяжных заклепок в зависимости от толщины соединяемого пакета
Приложение К (обязательное). Акт испытания конструкций здания и сооружения (форма)
Приложение Л (обязательное). Расчет устойчивости элементов конструкций
Приложение М (рекомендуемое). Область применения цементов в строительстве
Приложение Н (обязательное). Материалы для бетонов и растворов
Приложение П (рекомендуемое). Область применения добавок в бетон
Приложение Р (рекомендуемое). Выбор наиболее экономичного метода выдерживания бетона при зимнем бетонировании монолитных конструкций
Приложение С (рекомендуемое). Рекомендуемые марки порошка и связки алмазного инструмента для обработки бетона и железобетона
Приложение Т (обязательное). Нагрузка и данные для расчета опалубки монолитных бетонных и железобетонных конструкций
Приложение У (справочное). Вяжущие для кладочных строительных растворов и их составы
Приложение Ф (справочное). Противоморозные и пластифицирующие добавки в растворы, условия их применения и ожидаемая прочность раствора
Приложение Х (обязательное). Журнал бетонных работ
Приложение Ц (рекомендуемое). Требования к качеству поверхности и внешнему виду монолитных бетонных и железобетонных конструкций
Библиография
Вернуться в раздел:
su-19.com
Журнал антикоррозионной защиты сварных соединений: бланк, образец 2018
Приложение 3 к СНиП 3.03.01-87 Обязательное
ОФОРМЛЕНИЕ ОБЛОЖЕК И СТРАНИЦ ЖУРНАЛА АНТИКОРРОЗИОННОЙ ЗАЩИТЫ СВАРНЫХ СОЕДИНЕНИЙ
Обложка
Журнал антикоррозионной защиты сварных соединений (форма)
Титульный лист
Журнал антикоррозионной защиты сварных соединений N ___________ Наименование организации, выполняющей работы _____________________ __________________________________________________________________ Наименование объекта строительства _______________________________ Должность, фамилия, инициалы и подпись лица, ответственного за выполнение работ по антикоррозионной защите сварных соединений и ведение журнала __________________________________________________ __________________________________________________________________ Организация, разработавшая проектную документацию, чертежи КЖ __________________________________________________________________ Шифр проекта _____________________________________________________ Организация, разработавшая проект производства работ по антикоррозионной защите сварных соединений _______________________ __________________________________________________________________ Шифр проекта _____________________________________________________ Предприятие, изготовившее конструкции ____________________________ Шифр заказа ______________________________________________________ Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора ________________ __________________________________________________________________ Журнал начат "____" ________________ 19 ____ г. Журнал окончен "____" ________________ 19 ____ г.1-я и последующие страницы
------------------------------------------------------------------------ Дата¦Наиме-¦Место¦Отмет-¦Мате-¦Атмос-¦Фами-¦Фами-¦Ре- ¦Под-¦Под- ¦Заме- вы- ¦нова- ¦или ¦ка о ¦риал ¦ферные¦лия и¦лия и¦зуль-¦пись¦писи ¦чания пол-¦ние ¦номер¦сдаче ¦пок- ¦усло- ¦ини- ¦ини- ¦таты ¦ис- ¦о ¦по не- ¦соеди-¦(по ¦и при-¦рытия¦вия ¦циалы¦циалы¦ос- ¦пол-¦при- ¦конт- ния ¦няемых¦чер- ¦емке ¦свар-¦при ¦ис- ¦от- ¦мотра¦ни- ¦емке ¦роль- ра- ¦эле- ¦тежу ¦узла ¦ных ¦произ-¦пол- ¦ветс-¦ка- ¦теля¦анти-¦ной бот ¦ментов¦или ¦под ¦сое- ¦водст-¦ните-¦твен-¦чест-¦ ¦коро-¦про- ¦и ма- ¦схе- ¦анти- ¦дине-¦ве ан-¦ля ¦ного ¦ва ¦ ¦зион-¦верке ¦териал¦ме) ¦корро-¦ний ¦тикор-¦ ¦за ¦пок- ¦ ¦ной ¦(про- ¦анти- ¦сты- ¦зион- ¦и ¦рози- ¦ ¦веде-¦ры- ¦ ¦защи-¦изво- ¦корро-¦куе- ¦ную ¦спо- ¦онной ¦ ¦ние ¦тия. ¦ ¦ты ¦дите- ¦зион- ¦мого ¦защиту¦соб ¦защиты¦ ¦работ¦Тол- ¦ ¦(мас-¦ля ¦ного ¦эле- ¦(долж-¦его ¦свар- ¦ ¦по ¦щина ¦ ¦тера,¦ра- ¦покры-¦мента¦ность,¦нане-¦ных ¦ ¦анти-¦пок- ¦ ¦про- ¦бот, ¦тия ¦ ¦под- ¦сения¦соеди-¦ ¦кор- ¦рытия¦ ¦изво-¦ав- ¦закла-¦ ¦пись) ¦ ¦нений ¦ ¦рози-¦ ¦ ¦дите-¦торс- ¦дных ¦ ¦ ¦ ¦(тем- ¦ ¦онной¦ ¦ ¦ля ¦кого ¦изде- ¦ ¦ ¦ ¦пера- ¦ ¦защи-¦ ¦ ¦ра- ¦над- ¦лий, ¦ ¦ ¦ ¦тура ¦ ¦те ¦ ¦ ¦бот) ¦зора, ¦нане- ¦ ¦ ¦ ¦возду-¦ ¦(мас-¦ ¦ ¦ ¦за- ¦сенно-¦ ¦ ¦ ¦ха, ¦ ¦тера,¦ ¦ ¦ ¦каз- ¦го на ¦ ¦ ¦ ¦осад- ¦ ¦про- ¦ ¦ ¦ ¦чика) ¦заводе¦ ¦ ¦ ¦ки) ¦ ¦изво-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дите-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ля ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ра- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦бот) ¦ ¦ ¦ ¦ ----+------+-----+------+-----+------+-----+-----+-----+----+-----+----- 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ 12 ----+------+-----+------+-----+------+-----+-----+-----+----+-----+----- ----+------+-----+------+-----+------+-----+-----+-----+----+-----+----- ----+------+-----+------+-----+------+-----+-----+-----+----+-----+----- ----+------+-----+------+-----+------+-----+-----+-----+----+-----+-----3-я страница обложки
В журнале пронумеровано и прошнуровано ___________________ страниц "____" _____________ 19 ___ г. __________________________________________________________________ (должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал) МЕСТО ПЕЧАТИИсточник - Постановление Госстроя СССР от 04.12.1987 № 280
blank-obrazets.ru
