«Laserkeep» — компания. Журнал гигрометра

Журнал учета показаний психрометрического гигрометра

Содержание страницы

• 1 Что это такое?
• 2 Есть ли разница?
• 3 Где используется?
• 4 Как заполнять?
• 5 Что делают с показаниями?

Гигрометр – устройство, позволяющее контролировать микроклимат в помещении. Психрометрический прибор позволяет выявлять текущие показатели температуры и относительной влажности воздуха. Специальный журнал учета показаний позволяет каждый день контролировать микроклимат, записывать основные данные и впоследствии изучать их.

Что это такое?

Журнал учета показаний психрометрического гигрометра – специальный журнал, позволяющий вести учет всех изменений микроклимата помещения. Его использование обязательно для больниц, поликлиник, аптек и других учреждений, в которых находятся лекарства и продукты, требующие особых условий хранения. Применение журнала регламентировано приказом Минздрава России. Каждое учреждение самостоятельно выбирает форму ведения отчетности о микроклимате помещения – электронную или бумажную. За неведение учета предусмотрена административная ответственность, в особенных случаях возможно лишение лицензии на право реализовывать и хранить лекарственные средства.

Журнал учета температурного режима и относительной влажности в помещении выпускается в виде таблицы, которая имеет несколько граф:

• дата и время записи;
• температура в помещении согласно градусам Цельсия;
• показание «сухого» термометра в психрометрическом гигрометре;
• показание «влажного» термометра в психрометрическом гигрометре;
• относительная влажность воздуха;
• подпись лица, ответственного за ведение учета.

Каждая графа должна обязательно заполняться. Согласно нормативным актам, заполненный журнал должен храниться не менее года, не считая текущий год.

Есть ли разница?

Существует несколько видов гигрометров, каждый из которых способен точно измерять относительную влажность окружающей среды. Однако двумя термометрами – «сухим» и «влажным» — оснащен только психрометрический прибор, принцип действия которого и основывается на разнице их показаний. Любой журнал учета изменений в микроклимате помещения имеет графы, отведенные на запись показаний обоих термометров. В случае, если используется электронный, конденсационный или другой гигрометр, они остаются незаполненными.

Журнал регистрации показаний гигрометра имеет единую форму для всех видов измерительных приборов.

Где используется?

Как упоминалось ранее, журнал учета микроклимата помещения применяется различными медицинскими учреждениями, в которых хранятся лекарственные средства. Лечебные препараты очень требовательны к условиям их хранения, поэтому в помещении должны поддерживаться оптимальные показатели температуры и относительной влажности окружающей среды. Аптеки также обязаны вести учет всех изменений в микроклимате помещения, при необходимости изменяя его.

Ведение журнала учета температуры и относительной влажности в помещении также обязательно для магазинов, предприятий общественного питания и производства в области пищевой промышленности, а также для складов, на которых хранятся продукты питания. Пищевая продукция также требовательна к условиям своего хранения.

Учет показаний температуры и влажности также производится на предприятиях, которые по роду своей деятельности обязаны соблюдать определенные нормативы микроклимата помещений.

Как заполнять?

Пример журнала учёта показаний психрометрического гигрометра можно скачать по ссылке (формат файла .pdf)

Для того, чтобы вести правильный учет, необходимо знать, как заполнять журнал гигрометра. Запись должна проводиться каждый день, можно даже несколько раз в течение суток. Выявление показаний температуры и относительной влажности желательно проводить в разное время для того, чтобы можно было отследить изменение микроклимата помещения, связанное со временем суток.

Используя различные измерительные приборы (термометр и гигрометр), человек, ответственный за ведение учета, получает показания температуры и относительной влажности. Для каждого значения предусмотрена отдельная графа, куда в цифровом виде вносится информация. Необходимо проверять правильность введенных данных для того, чтобы журнал был заполнен точными сведениями.

После записи всех показаний человек, ответственный за ведение учета, должен поставить свою подпись, заверив тем самым правильное отображение всех значений.

В заполненном виде журнал выглядит так:

Число/Время	Температура воздуха в помещении (показание термометра, в C°)	Влажность воздуха в помещении (показание гигрометра психрометрического)			Подпись ответственного лица
		Показание сухого термометра	Показание увлажненного термометра	Относительная влажность
03.04.2015, 13:50	21 C°	21 C°	14 C°	46%	Чесноков М.Ю.
04.04.2015, 17.00	22 C°	22 C°	16 C°	54%	Чесноков М.Ю.
05.04.2015, 07.30	20 C°	20 C°	15 C°	59%	Чесноков М.Ю.
06.04.2015, 09.45	22 C°	22 C°	16 C°	54%	Чесноков М.Ю.

Данные, приведенные в таблице, приблизительны.

Что делают с показаниями?

Ведение учета температуры и относительной влажности в помещении позволяет при необходимости корректировать микроклимат. Полученные данные впоследствии анализируют, и на основе анализа выносят решение об использовании разнообразных приборов, влияющих на температуру и относительную влажность (обогреватели или увлажнители).

Журнал учета показаний психрометрического гигрометра позволяет вести учет температуры и относительной влажности в помещении. Он используется всеми медицинскими учреждениями, аптечными пунктами и предприятиями, работа которых связана с продуктами питания. Правильное заполнение всех граф позволяет впоследствии анализировать изменения микроклимата и при необходимости корректировать их.

laserkeep.ru

инструкция по применению гигрометра ВИТ 1 2

Как пользоваться гигрометром психрометрическим ВИТ-2.

1. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

1.1. При работе с гигрометром запрещается:-подвергать гигрометр сотрясению и резким ударам как при монтаже, так и при эксплуатации;-протирать шкалу термометров и психрометрическую таблицу растворителями, кислотами и другими аналогичными жидкостями;-перегревать термометры гигрометра ВИТ-2 более 60°С и гигрометра ВИТ-1 более 45°С. При перегреве произойдет разрушение резервуаров термометров.

1.2. При разрушении капилляров термометров термометрическая жидкость (толуол) удаляется с окружающих предметов горячей водой с любыми моющими средствами. Толуол токсичен, огнеопасен.

2. ПОДГОТОВКА К РАБОТЕ

2.1. Распакуйте гигрометр и убедитесь в комплектности прибора в соответствии с паспортом.

2.2. Снимите питатель с основания. Заполните питатель дистиллированной водой. Заполнение производите путем погружения питателя в сосуд с водой запаянным концом вниз.2.3. Установите питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.

* Внимание! Перед установкой питателя в рабочее положение смочите фитиль и резервуар «увлажнённого» термометра водой из питателя.2.4. Установите гигрометр в вертикальном положении на уровне глаз работающего с ним. В месте установки гигрометра должныотсутствовать вибрации, источники тепла или холода, создающие разницу температур между нижним, основным резервуаром и верхним запасным, более чем в 2°С.

2.5. Психрометрическая таблица, установленная на основании гигрометра,

действительна для определенной скорости вертикальных воздушных потоков (скорости аспирации), омывающих гигрометр. Cкорость аспирации указана на таблице.

Полная психрометрическая таблица для гигрометра исполнения ВИТ-2.

2.6. Перед измерением относительной влажности желательно измерить скорость аспирации непосредственно под гигрометром.Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74. Порядок проведения измерений — в соответствии с паспортом на анемометр. Измеренная по анемометру скорость аспирации округляется до десятых долей м/с по правилу арифметического округления.

2.7. Измерение относительной влажности гигрометром проводите только после установления показаний термометров гигрометра.Минимальное время выдержки гигрометра в измеряемой среде 30 мин.

3. ПОРЯДОК РАБОТЫ

3.1. Снимите показания по «сухому» и «увлажненному» термометрам. При снятии показаний глаз работающего должен находиться на уровне мениска жидкости так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.3.2. Работающий с гигрометром должен находиться от него на расстоянии нормальной видимости отметок шкалы и остерегаться во время отсчетов дышать на термометры. При отсчете показаний термометров вначале быстро отсчитываются десятые доли градуса, затем целые градусы.

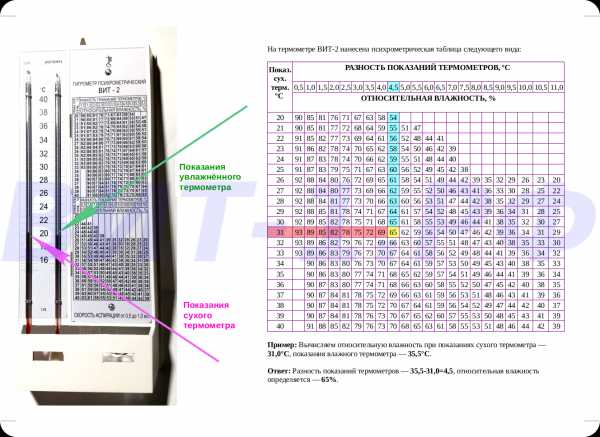

Пример расчёта относительной влажности психрометром ВИТ-2

3.3. Определите температуру по термометрам с точностью до 0,1°С, введя к отсчитанным показаниям поправки к термометрам, приведенные в паспорте на гигрометр. Вычислите разность температур по «сухому» и «увлажненному» термометрам. Поправки вводятся путем алгебраического сложения.3.4. При отсутствии в паспорте поправок для произведенных отсчетов по «сухому» и «увлажненному» термометрам вычислите поправки линейным интерполированием по двум поправкам, относящимся к температурам, между которыми лежит отсчет по термометрам.3.5. Определите относительную влажность воздуха по психрометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по «сухому» термометру и разности температур по «сухому» и «увлажненному» термометрам.3.6. При отсутствии в таблице полученной разности температур по «сухому» и «увлажненному» термометрам для определения влажности примените интерполирование.При отсутствии в таблице температуры по «сухому» термометру для определения влажности применяйте интерполирование только для тех областей психрометрической таблицы, в которых изменение температуры по «сухому» термометру на 1°С дает изменение относительной влажности более чем на 1%.Для остальных областей таблицы значения температуры по «сухому» термометру округляйте до ближайшего табличного значения по правилу арифметического округления.3.7. Пример определения относительной влажности интерполированием:3.7.1. Определяем температуры по «сухому» и «увлажненному» термометрам и разность между этими температурами.3.7.2. При увеличении Тс — Тв на 0,5°С относительная влажность уменьшается на 4,0% поэтому увеличение Тс — Тв.на 0,1°С уменьшитотносительную влажность на 0,1х4,0/0,5 = 0,8%. 49,0 — 0,8 = 48,2%.3.7.3. Принимаем относительную влажность = 48%.

Устройство и принцип действия гигрометра ВИТ-1 (аналогичный ВИТ-2) — видео

Простой способ залить воду в питатель гигрометра психрометрического ВИТ-1, ВИТ-2 или ПБУ.

xn---1-dlcy4c.xn--p1ai

Инструкция (руководство) по эксплуатации гигрометров психрометрических ВИТ-1 и ВИТ-2

Эта статья ознакомит Вас с инструкцией (руководством по эксплуатации) гигрометров психрометрических типа ВИТ-1 и ВИТ-2, а также о способах утилизации гигрометров психрометрических.

Не забывайте, что Вы можете купить гигрометры психрометрические ВИТ-1 и ВИТ-2 у нас по оптимальной цене.

Инструкция (руководство) по эксплуатации гигрометров психрометрических ВИТ-1 и ВИТ-2

Введение1. Инструкция определяет меры безопасности при работе с гигрометром, подготовку его к работе и порядок работы, характерные неисправности и техническое обслуживание гигрометра.2. Технические характеристики гигрометра, поправки к термометрам гигрометра, гарантии изготовителя приводятся в паспорте.

Указание мер безопасности при работе с гигрометром

1. При работе с гигрометром запрещается:

• Подвергать гигрометр резким ударам как при монтаже, так и при эксплуатации;

• Протирать шкалу термометров и психрометрическую таблицу растворителями, кислотами и другими аналогичными жидкостями;

• Перегревать термометры гигрометра ВИТ-1 более 45°С и гигрометра ВИТ-2 более 60°С. При перегреве произойдет разрушение резервуаров термометров.

2. При разрушении термометров термометрическая жидкость толуол удаляется с окружающих предметов горячей водой. Толуол токсичен, огнеопасен, температура вспышки около 5°С.

Устройство и принцип работы гигрометра

1. Гигрометр представляет собой прибор, собранный на основании из фенопласта или других материалов, аналогичных по свойствам. К основанию крепятся два термометра со шкалой, психрометрическая таблица, стеклянный или пластиковый питатель, заполняемый дистиллированной водой. Резервуар термометра под надписью "Увлажн." увлажняется водой из питателя с помощью фитиля из батиста или шифона.2. Метод измерения относительной влажности гигрометром психрометрическим основан на зависимости между влажностью воздуха и психрометрической разностью - разностью показаний "сухого" и "увлажненного" термометров, находящихся в термодинамическом равновесии с окружающей средой. Сняв показания термометров и введя поправки в их показания, определяют разность показаний термометров. Затем по показанию "сухого" термометра и разности показаний "сухого" и "увлажненного" термометров определяют относительную влажность воздуха по психрометрической таблице.

Подготовка гигрометра к работе

1. Распакуйте гигрометр и убедитесь в комплектности прибора в соответствии с паспортом.2. Снимите питатель с основания. Заполните питатель дистиллированной водой. Заполнение производите путем погружения питателя в сосуд с водой запаянным концом вниз.3. Установите питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.Внимание! Перед установкой питателя в рабочее положение смочите фитиль окунув резервуар мокрого термометра в питатель с водой.4. Установите гигрометр в вертикальном положении на уровне глаз работающего с ним. В месте установки гигрометра должны отсутствовать вибрации, источники тепла или холода, создающие разницу температур между нижним, основным резервуаром и верхним запасным, более чем в 2°С.5. Психрометрическая таблица, установленная на основании гигрометра, действительна для определенной скорости вертикальных воздушных потоков (скорости аспирации), омывающих гигрометр. Скорость аспирации указана на таблице. Полную психрометрическую таблицу для гигрометра исполнения ВИТ-2 можете посмотреть по ссылке.6. Перед измерением относительной влажности измерьте скорость аспирации непосредственно под гигрометром. Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74. Возможно применение ранее выпускавшегося анемометра АСО-3, тип Б, ГОСТ 6376-52. Порядок проведения измерения - в соответствии с паспортом на анемометр. Измеренная по анемометру скорость аспирации округляется до десятых долей м/с по правилу арифметического округления. Купить устройство аспирации гигрометров ВИТ можете перейдя по ссылке.7. Измерение относительной влажности гигрометром проводите только после установления показаний термометров гигрометра. Минимальное время выдержки гигрометра в измеряемой среде 30 минут.

Порядок работы гигрометра психрометрического

1. Снимите показания по "сухому" и "увлажненному" термометрам. При снятии показаний глаз работающего должен находиться на уровне горизонтальной касательной к мениску жидкости так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.2. Работающий с гигрометром должен находиться от него на расстоянии нормальной видимости отметок шкалы и остерегаться во время отсчетов дышать на термометры. При отсчете показаний термометров вначале быстро отсчитываются десятые доли градуса, затем целые градусы.3. Определите температуру по термометрам с точностью до 0,1°С, введя к отсчитанным показаниям поправки к термометрам, приведенные в паспорте на гигрометр. Вычислите разность температур по "сухому" и "увлажненному" термометрам. Поправки вводятся путем алгебраического сложения.4. При отсутствии в паспорте поправок для произведенных отсчетов по "сухому" и "увлажненному" термометрам, вычислите поправки линейным интерполированием по двум поправкам, относящимся к температурам, между которыми лежит отсчет по термометрам.5. Определите относительную влажность воздуха по психрометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по "сухому" термометру и разности температур по "сухому" и "увлажненному" термометрам.6. При отсутствии в таблице полученной разности температур по "сухому" и "увлажненному" термометрам для определения влажности примените интерполирование. При отсутствии в таблице температуры по "сухому" термометру, для определения влажности применяйте интерполирование только для тех областей психрометрической таблицы, в которых изменение температуры по "сухому" термометру на 1°С дает изменение относительной влажности более чем на 1%.Для остальных областей таблицы значения температуры по "сухому" термометру округляйте до ближайшего табличного значения по правилу арифметического округления.

Пример определения относительной влажности интерполированием

1. Определяем температуры по "сухому" и "увлажненному" термометрам и разность между этими температурами.

Термометры	Измеренные температуры	Поправки к термометрам по паспорту	Температуры после введения поправок
"Сухой"	Тс=22,5°С	-0,15°С	22,35°С
"Увлажненный"	Тв=16,1°С	+0,20°С	16,3°С

Принимаем Тс=22,4°С, разность температуры (Тс-Тв) равна: 22,4-16,3= 6,1°С.

2. Определяем относительную влажность для Тс=22,4°С и Тс-Тв=6,0°С, для чего интерполированием значения относительной влажности по таблице для Тс от 22 до 23°С и Тс-Тв=6,0°С.

Тс по таблице	Разность Тс-Тв по таблице	Относительная влажность
22°С	6,0°С	48%
23°С	6,0°С	50%

При увеличении Тс на 1°С, относительная влажность увеличивается на 2%, поэтому, увеличение Тс на 0,4°С увеличит относительную влажность на (0,4х2)/1=0,8%. Для Тс=22,4°С и Тс-Тв=6,0°С, относительная влажность равна: 48+0,8=48,8%. Принимаем "Фп"=4,9%.3. Определяем относительную влажность для Тс-22,4°С и Тс-Тв=6,5°С, для чего интерполируем значения относительной влажности по таблице для Тс от 22 до 23 и Тс-Тв=6,5°С.

Тс по таблице	Разность Тс-Тв по таблице	Относительная влажность
22°С	6,5°С	44%
23°С	6,5°С	46%

Для Тс=22,4° и Тс-Тв=6,5°С, относительная влажность по расчету, аналогичному для п.2, равна 44,8%. Принимаем "Фп"=45%.4. Определяем относительную влажность для Тс=22,4°С и Тс-Тв=6,1°С, для чего интерполируем найденные значения относительной влажности для Тс-Тв от 6,0°С до 6,5°С при Тс= 22,4°С.

Тс	Разность Тс-Тв	Относительная влажность
22,4°С	6,0°С	49%
22,4°С	6,5°С	45%

При увеличении Тс-Тв на 0,5°С относительная влажность уменьшается на 4,0%, поэтому увеличение Тс-Тв на 0,1°С уменьшит относительную влажность на (0,1х4,0)/0,5= 0,8%. 49,0-0,8=48,2%. Принимаем "Фп"= 48%.

Характерные неисправности гигрометров психрометрических и методы их устранения

1. В конструкцию гигрометра входят детали из стекла, поэтому оберегайте гигрометр от падений и резких ударов.2. В случае разрушения питателя замените его другим, входящим в комплект гигрометра, для чего удалите остатки разбитого и вставьте новый, зафиксировав питатель пружиной, находящейся на обратной стороне основания гигрометра. Либо купите новый питатель к гигрометру ВИТ.3. Разрывы термометрической жидкости являются устранимой неисправностью. При появлении разрывов жидкости в термометрах, устраните их путем осторожного подогрева резервуаров термометров до соответствующих температур (ВИТ-1 не более 45°С и гигрометра ВИТ-2 не более 60°С. При перегреве произойдет разрушение резервуаров термометров).

Техническое обслуживание гигрометров психрометрических

1. Питатель всегда должен быть заполнен дистиллированной водой по ГОСТ 6709-72. Воду дополняйте заблаговременно, лучше всего сразу после проведения измерений или не менее, чем за 30 минут до начала измерений влажности.2. Допускайте применение кипяченой воды, время кипячения не менее 15 минут. Питатель заполняйте водой, предварительно охлажденной до температуры окружающего воздуха.3. Фитиль на резервуаре "увлажненного" термометра должен быть всегда чистым, мягким и влажным. При запыленности воздуха до 5 мг/м³ фитиль меняйте 1 раз в две недели, при большей запыленности по мере загрязнения фитиля.4. Перед заменой удалите загрязненный фитиль с резервуара термометра. Протрите резервуар тампоном ваты, смоченным теплой водой.5. Возьмите фитиль из комплекта гигрометра или отрежьте фитиль длиной 60 мм, если фитили в комплекте даны в виде заготовки, на 10 штук. Смочите фитиль в дистиллированной воде или кипяченой и натяните его на резервуар термометра так, чтобы была возможность завязать его ниткой над резервуаром. Конец завязанного фитиля над резервуаром должен быть не менее 7 мм.6. Подготовьте две петли из ниток. Одной петлей туго затяните фитиль над резервуаром термометра и завяжите нитки. Вторую петлю наденьте на фитиль под резервуаром и постепенно стягивайте ее, все время расправляя фитиль так, чтобы он плотно облегал резервуар. Петлю затяните не туго, а так, чтобы она не препятствовала капиллярному смачиванию ткани фитиля на резервуаре термометра.7. Для изготовления нового фитиля применяйте шифон хлопчатобумажный, отбеленный, неокрашенный, технический без запрета по ГОСТ 9310-75 или батист отбеленный, мерсеризованный, артикул 1402 НА по ГОСТ 8474-80. Допускается применять в качестве фитиля шнур-чулок х/б, арт. 494, ОСТ 17-184-75.8. Другие виды шифона или батиста перед изготовлением фитиля обработайте следующим образом:

• стирать в горячей воде (10 г соды на 1 л воды),
• кипятить в растворе той же концентрации в течение 1,5-2 часов,
• полоскать в горячей воде, воду менять до тех пор, пока она не будет чистой,
• сушить и гладить.

9. Фитиль сшейте по диаметру резервуара термометра простым машинным швом. После обрезки шов по высоте должен быть не более 1,5 мм.10. Новый фитиль и питатель установите на гигрометр в соответствии с инструкцией.11. Гигрометр подвергается первичной и периодической поверкам. Первичная поверка проводится при выпуске из производства, периодическая поверка - один раз в два года в соответствии с методическими указаниями МИ-737-83 "Гигрометр психрометрический типа ВИТ. Методы и средства поверки", утвержденными в установленном порядке. Сведения о поверке гигрометра приведены в паспорте.

Правила хранения и транспортирования гигрометров

1. Гигрометры храните в закрытых, сухих помещениях в вертикальном или наклонном положении, в соответствии с надписью "Верх" на коробке, при температуре от -60°С до +45°С. Не допускайте хранить гигрометры на расстоянии менее 1 м от источников тепла (отопительных устройств, различных нагревателей и т. п.).2. Гигрометры в транспортной таре транспортируются любым видом транспорта с учетом указаной выше температуры и при условии выполнения правил перевозки грузов для соответствующего вида транспорта.

Утилизация гигрометров психрометрических

В отличии от ртутных приборов, утилизация гигрометров происходит довольно проще: достаточно просто их выбросить. На данный момент нет ни одного закона, который утверждает, что гигрометры должны утилизироваться специальным способом.

Если у гигрометров закончилась поверка, то нет смысла его переповерять, гораздо дешевле и выгоднее приобрести его у нас по доступным ценам.
