ПУЭ 7. Правила устройства электроустановок. Издание 7. Кабельный журнал пуэ
Маркировка кабеля бирками согласно пуэ |
Для маркировки кабелей принято использовать специальные бирки На сегодня, ассортимент токопроводящих кабелей невероятно велик. Для того, чтобы потребитель мог легко выбрать продукцию, а электромонтажники и ремонтники быстро разобраться в том какой кабель перед ними, существует стандартизированная система маркировки проводников. Об основных правилах и требованиях, выдвигаемых к маркировке электромонтажных кабелей – читайте ниже.
Маркировка проводов и кабелей при монтаже: ГОСТ
Требования по маркировке кабелей при монтаже электрощитов регламентирует ГОСТ 23594-79 от 01.07.1980. Согласно стандарту, каждый токопроводящий кабель или провод должен иметь маркер, представленный в виде бирки или ленты ПВХ.
Маркировка проводов и кабелей при монтаже, как правило, должна соответствовать требованиям ГОСТ
Кроме того, к маркировке кабелей выдвигаются такие требования:
- Для маркировки следует использовать буквы русского и латинского алфавитов, арабские цифры.
- Надписи на маркировке должны выполняться заглавными, печатными буквами, быть разборчивыми (не содержать засечек, иметь достаточный межбуквенный интервал). В конце числовых обозначений, справа от конечной цифры должна ставиться точка.
- Длина бирки или этикетки не должна быть менее 2,5 см.
- Норма расхода маркировки должна составлять один маркер на каждые 3 метра кабеля.
- Маркировка должна наноситься на кабель на дистанции в 5-7 см от соединительных элементов.
Вместе с тем, каждая электролиния должна иметь номерное или буквенное обозначение. Для линий, состоящих из нескольких параллельных проводников, обозначение должно быть двойным. Так, каждый из проводников должен обозначаться одним и тем же номером с добавлением буквенного знака (например, А, Б, В и т.д.).
Бирки для маркировки кабеля: основные требования
Согласно СНиП “Электротехнические устройства” от 1986 года, все кабельные муфты и кабеля, проложенные открыто должны иметь бирки. При этом, в помещениях с пониженной влажность бирки могут быть изготовлены как из пластмассы, так и стали. В помещениях с высокой влажностью бирки должны быть выполнены только из пластмассы для того, чтобы коррозия не смогла разрушить знаковые коды.
Кроме того, маркировочные бирки на токопроводящих кабелях должны отвечать таким требованиям:
- Бирки для кабелей, проложенных в туннелях, каналах, блоках, камерах, эстакадах, коробах, этажах, шахтах, двойных полах, галереях, колодцах и других кабельных сооружениях должны размещаться с дистанцией в 50 м.
- В местах изменения трассой направления, прохода кабелей через межэтажные и межкомнатные перекрытия, бирки должны устанавливаться с обеих сторон перегородки: на вводе (выводе) в кабельное сооружение.
- Бирки должны устанавливаться во всех местах подключения кабелей к электрооборудованию.
Кроме того, бирки должны крепиться к кабелям с помощью капроновой нити, оцинкованной стальной проволоки с диаметром в 0,1-0,2 см, пластмассовой монтажной лентой с кнопкой. Для кабелей, проложенных в помещениях с высокой влажностью, крепление на бирке должны быть покрыто битумом.
Какой должна быть маркировка кабеля бирками согласно ПУЭ
Изготовление бирок регламентируется ТУ 36-1440-82. При этом, форма (вид) бирки зависит от характеристик электролинии. Какие же бирки вешать на электромонтажные кабеля? Так, квадратными бирками следует отметить линии с напряжением до 1000 В. Силовые линии с большей нагрузкой необходимо маркировать круглыми бирками, а контрольные кабеля – треугольными.
Маркировка на электромонтажных бирках, согласно ПУЭ, должна быть нанесена с двух сторон.
Так, на лицевой стороне бирки указываются проектные обозначения, величина напряжения в линии, направленность линии (откуда и куда она идет). На тыльной стороне маркировки пишется информация о марке и длине провода или кабеля, количестве жил и сечении проводника. На соединительных муфтах указывается номер элемента и подробная дата его монтажа.
На сегодня существуют такие способы нанесения маркировки на бирках:
- С помощью штамповки, выжигания или кернения. Такие надписи используют для маркировки электромонтажных проводов, прокладываемых под землей или в помещениях с агрессивными парами, газами, жидкостями, высокой вероятностью образования отложений или плесени.
- С помощью краски, стойкой к истиранию для кабелей, проложенных в неагрессивных условиях.
- С помощью МКБ для маркировки алюминиевых, пластмассовых и свинцовых бирок.
Также, при монтаже электрический щитов, для печати бирок и этикеток используется специальный принтер. Такое устройство достаточно компактное, имеет интуитивно понятное управление. Для печати, обычно, используется самоламинирующийся винил. Так, готовый образец получается устойчивым к влаге, химическому воздействию.

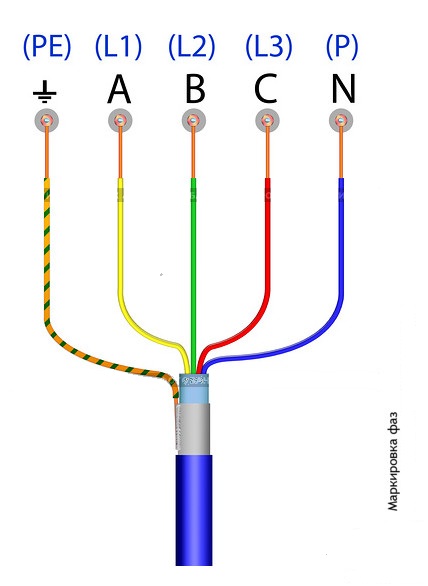

Цветовая маркировка проводов и кабелей
Цветовая маркировка изоляции проводов – это важный аспект, влияющий на правильность выполнения электромонтажных работ. Окрашивание проводов в различные, стандартизированные цвета позволяет быстро и безошибочно определять рабочие характеристики проводов, совершать монтаж и ремонт электропроводки. Регламентирует цветную маркировку кабелей Правила устройства электроустановок и ГОСТ Р 50462.
Маркировка токопроводящих кабелей для сетей переменного (однофазного, трехфазного) и постоянного тока различается.
Кабель может быть окрашен не только в один, но и несколько цветов. Цветная маркировка, также, может быть выполнена с помощью цветных термоусадочных кембриков, изоленты. При этом, цвета фазных проводов не должны совпадать с цветами нулевого.
В трехфазных переменных сетях вводы высокого напряжения и шины маркируются таким образом:
- Фазе «А» соответствует желтый цвет;
- Фазе «В» – зеленый;
- Фазе «С» – красный.
В сетях постоянного тока существует две маркировки для проводов положительного и отрицательного зарядов. Так, положительный провод окрашивается в красный цвет, а отрицательный – в синий. Фазные и нулевой провода тут отсутствуют, а средний обозначается голубым цветом.
В электрических установках с напряжением до 1000 В и глухозаземленной нейтралью провода маркируются таким образом:
- Рабочий нулевой проводник маркируется синим цветом;
- Защитный нулевой проводник – желто-зелеными полосами;
- Совмещенный нулевой проводник выполняется в желто-зеленом цвете с синими метками или синим с желто-зелеными;
- Фазные проводники могут быть красного, черного, фиолетового, коричневого, серого, розового, оранжевого, бирюзового и белого цветов. Обычно, для маркировки проводов в осветительных приборах используют красный цвет, в розетках – коричневый.
Такой маркировке соответствует практически любая электропроводка в административных зданиях.
Что такое бирки на кабель (видео)
Маркировку электромонтажных кабелей регламентируют Строительные нормы и правила, соответствующие ГОСТы и ПУЭ. Маркировка токопроводников может быть выполнена с помощью цветной разметки, условных знаковых обозначений, бирок и этикеток. Зная расшифровки маркировки кабелей, вы сможете легко провести самостоятельное ТО электропроводки (например, заменить старые пробки автоматами).
Добавить комментарий
*****
Выдержки из документов регламентирующих использование маркировочных бирок:
СНИП 3-05-06-85 «Электротехнические устройства» , введен в действие с 1 июля 1986 года (Постановление Госстроя СССР от 11.12.1985 N 215)
П. 3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.Маркировка кабельных линийП. 3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.П. 3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.П. 3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.П. 3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.
Правила устройства электроустановок (ПУЭ)п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.
«Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП)2.4.5. Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).
Примеры кабельных бирок:
Приобрести указанные бирки можно в нашем магазине:
Просмотров: 50520
СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа»
СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и мон…
Завершение комплекса работ (обследование, ПИР, СМР, ПНР и сдача в эксплуатацию) по реконструкции ТП заказчика: МО, Талдомский район, пгт. Вербилки, ул. Победы
Специалистами ООО «Интеллект» завершен комплекс работ (обследование, ПИР, СМР, ПНР и сда…
Завершение комплекса работ по монтажу и наладке системы АСКУЭ ЖК «Валентиновка парк»: МО, г. Королев, ул. Горького
Специалистами ООО «Интеллект» завершен комплекс работ по монтажу и наладке системы АСКУЭ…
*****
Кабельные бирки круглые, треугольные и квадратные.
Для силового кабеля.
Согласно ТУ 36-1440-82 форма бирок для силового кабеля:
выше 1000 В
для контрольного — равносторонний треугольник
до 1000 Врекомендуется придерживаться этого ТУ 36-1440-82.
Для кабеля слаботочных систем:СКС ЛВС видео, СКУД, ПС, ОС и т.п. форма бирки не определена нормативными документами и должны выполняться только следующие нормативные условия.
ОБЩЕЕ ДЛЯ ВСЕХ ТИПОВ КАБЕЛЕЙ
Места установки кабельных бирок строго определены в правилах и нормативных документах. Они должны быть установлены таким образом, чтобы были доступны для осмотра и получения информации о кабельной линии.
ПУЭ-6 Маркировка силового кабеля
2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт – номера муфты и даты электромонтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.
ПТЭЭП Маркировка силового кабеля
2.4.5Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование.Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт – номер муфты, дата монтажа.Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).
СНИП 3.05.06-85 Маркировка силового кабеля
3.22Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.
3.103Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.
3.104На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50—70м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.
*****
В данной статье вы узнаете для чего маркировать кабельные линии, какие нормативные документы регламентируют маркировку кабельных линий, какие бирки применяются для маркировки кабельных линий, какие обозначения наносятся на кабельные бирки.
Для чего маркировать кабельные линии?
Кабельные линии маркируются для удобства проведения пуско-наладочных работ, эксплуатации и ремонта. Например, при необходимости проведения измерений на нужной кабельной линии, её легко можно отыскать среди прочих по кабельной бирке, на которой нанесены обозначения из кабельного журнала.
Какие бирки применяются для маркировки кабельных линий?
Квадратные бирки У-134 используются для маркировки силовых кабелей напряжением до 1000В (См. Рис.1)
Круглые бирки У-135 используются для маркировки силовых кабелей напряжением выше 1000В (См. Рис.2)
Треугольные бирки У-136 используются для маркировки контрольных кабелей (См. Рис.3)
Какие обозначения наносятся на кабельные бирки?
На кабельные бирки наносятся следующие обозначения: номер кабельной линии по кабельному журналу, марка и сечение кабеля, напряжение, начало и конец кабельной линии, длина кабельной линии. У соединительных муфт размещают бирки с номером муфты и датой её монтажа.
Какие нормативные документы регламентируют маркировку кабельных линий?
п.2.3.24. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.
СНиП 3.05.06-85 «Электротехнические устройства»:
3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50-70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1-2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.
ПТЭЭП «Правила технической эксплуатации электроустановок потребителей»
2.4.5. Каждая КЛ должнаиметь паспорт, включающий документацию, указанную в п. 2.4.2, диспетчерский номер илинаименование.Открыто проложенные кабели,а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей вначале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа.Бирки должны быть стойкими квоздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).
*****
ПУЭ (правила устройства электроустановок).
п.2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.
СНиП (строительные нормы и правила) 3-05-06-85.
п.3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.
3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.
3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.
На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.
На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.
На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.
3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.
Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.
3.106. Бирки должны быть закреплены на кабелях нейлоновой кабельной стяжкой.
ПТЭ ЭП (правила технической эксплуатации электроустановок потребителей).
2.4.5. Каждая КЛ (кабельная линия) должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование.
Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками;
• на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии;
• на бирках соединительных муфт — номер муфты, дата монтажа.
Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).
linochek.ru
Маркировка кабельных соединений.
НОРМАТИВЫ:
ПУЭ (правила устройства электроустановок).
п.2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.
СНиП (строительные нормы и правила) 3-05-06-85.
п.3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.
3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.
3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.
На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 - 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.
На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.
На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.
3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.
Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.
3.106. Бирки должны быть закреплены на кабелях нейлоновой кабельной стяжкой.
ПТЭ ЭП (правила технической эксплуатации электроустановок потребителей).
2.4.5. Каждая КЛ (кабельная линия) должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование.
Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками;
• на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии;
• на бирках соединительных муфт - номер муфты, дата монтажа.
Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).
Ссылка: ГОСТ Р 50462-92:
Цветовая и числовая маркировка ГОСТ Р 50462-92.doc
http://cons-systems.ru/
cons-systems.ru
Общие требования / ПУЭ 7 / Библиотека / Элек.ру
2.3.11. Проектирование и сооружение кабельных линий должны производиться на основе технико-экономических расчетов с учетом развития сети, ответственности и назначения линии, характера трассы, способа прокладки, конструкций кабелей и т. п.
2.3.12. При выборе трассы кабельной линии следует по возможности избегать участков с грунтами, агрессивными по отношению к металлическим оболочкам кабелей (см. также 2.3.44).
2.3.13. Над подземными кабельными линиями в соответствии с действующими правилами охраны электрических сетей должны устанавливаться охранные зоны в размере площадки над кабелями:
- для кабельных линий выше 1 кВ по 1 м с каждой стороны от крайних кабелей;
- для кабельных линий до 1 кВ по 1 м с каждой стороны от крайних кабелей, а при прохождении кабельных линий в городах под тротуарами – на 0,6 м в сторону зданий сооружений и на 1 м в сторону проезжей части улицы.
Для подводных кабельных линий до и выше 1 кВ в соответствии с указанными правилами должна быть установлена охранная зона, определяемая параллельными прямыми на расстоянии 100 м от крайних кабелей.
Охранные зоны кабельных линий используются с соблюдением требований правил охраны электрических сетей.
2.3.14. Трасса кабельной линии должна выбираться с учетом наименьшего расхода кабеля, обеспечения его сохранности при механических воздействиях, обеспечения защиты от коррозии, вибрации, перегрева и от повреждений соседних кабелей электрической дугой при возникновении КЗ на одном из кабелей. При размещении кабелей следует избегать перекрещиваний их между собой, с трубопроводами и пр.
При выборе трассы кабельной маслонаполненной линии низкого давления принимается во внимание рельеф местности для наиболее рационального размещения и использования на линии подпитывающих баков.
2.3.15. Кабельные линии должны выполняться так, чтобы в процессе монтажа и эксплуатации было исключено возникновение в них опасных механических напряжений и повреждений, для чего:
- кабели должны быть уложены с запасом по длине, достаточным для компенсации возможных смещений почвы и температурных деформаций самих кабелей и конструкций, по которым они проложены; укладывать запас кабеля в виде колец (витков) запрещается;
- кабели, проложенные горизонтально по конструкциям, стенам, перекрытиям и т. п., должны быть жестко закреплены в конечных точках, непосредственно у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт;
- кабели, проложенные вертикально по конструкциям и стенам, должны быть закреплены так, чтобы была предотвращена деформация оболочек и не нарушались соединения жил в муфтах под действием собственного веса кабелей;
- конструкции, на которые укладываются небронированные кабели, должны быть выполнены таким образом, чтобы была исключена возможность механического повреждения оболочек кабелей; в местах жесткого крепления оболочки этих кабелей должны быть предохранены от механических повреждений и коррозии при помощи эластичных прокладок;
- кабели (в том числе бронированные), расположенные в местах, где возможны механические повреждения (передвижение автотранспорта, механизмов и грузов, доступность для посторонних лиц), должны быть защищены по высоте на 2 м от уровня пола или земли и на 0,3 м в земле;
- при прокладке кабелей рядом с другими кабелями, находящимися в эксплуатации, должны быть приняты меры для предотвращения повреждения последних;
- кабели должны прокладываться на расстоянии от нагретых поверхностей, предотвращающем нагрев кабелей выше допустимого, при этом должна предусматриваться защита кабелей от прорыва горячих веществ в местах установки задвижек и фланцевых соединений.
2.3.16. Защита кабельных линий от блуждающих токов и почвенной коррозии должна удовлетворять требованиям настоящих Правил и СНиП 3-04.03-85 «Защита строительных конструкций и сооружений от коррозии» Госстроя России.
2.3.17. Конструкции подземных кабельных сооружений должны быть рассчитаны с учетом массы кабелей, грунта, дорожного покрытия и нагрузки от проходящего транспорта.
2.3.18. Кабельные сооружения и конструкции, на которых укладываются кабели, должны выполняться из несгораемых материалов. Запрещается выполнение в кабельных сооружениях каких-либо временных устройств, хранение в них материалов и оборудования. Временные кабели должны прокладываться с соблюдением всех требований, предъявляемых к кабельным прокладкам, с разрешения эксплуатирующей организации.
2.3.19. Открытая прокладка кабельных линий должна производиться с учетом непосредственного действия солнечного излучения, а также теплоизлучений от различного рода источников тепла. При прокладке кабелей на географической широте более 65 °C защита от солнечного излучения не требуется.
2.3.20. Радиусы внутренней кривой изгиба кабелей должны иметь по отношению к их наружному диаметру кратности не менее указанных в стандартах или технических условиях на соответствующие марки кабелей.
2.3.21. Радиусы внутренней кривой изгиба жил кабелей при выполнении кабельных заделок должны иметь по отношению к приведенному диаметру жил кратности не менее указанных в стандартах или технических условиях на соответствующие марки кабелей.
2.3.22. Усилия тяжения при прокладке кабелей и протягивании их в трубах определяются механическими напряжениями, допустимыми для жил и оболочек.
2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт – номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.
2.3.24. На трассе кабельной линии, проложенной в незастроенной местности, должны быть установлены опознавательные знаки. Трасса кабельной линии, проложенной по пахотным землям, должна быть обозначена знаками, устанавливаемыми не реже чем через 500 м, а также в местах изменения направления трассы.
www.elec.ru
ПУЭ 7 издание | Заметки электрика
Здравствуйте, уважаемые посетители и читатели сайта «Заметки электрика».
Во многих статьях, опубликованных на страницах этого сайта, я частенько ссылаюсь на нормативные технические документы, такие как ПУЭ, ПТЭЭП, ПОТ Р М-016 и другие. Делаю я это с целью доказательства читателю, что все требования не выдуманы мной из головы, а взяты строго из нормативных документов.
И сегодня я решил поделиться с Вами одной из самых главных настольных книг электрика — это Правила устройства электроустановок (ПУЭ).
ПУЭ (Правила устройства электроустановок) — это основной нормативный технический документ (НТД), которым пользуются инженеры-проектировщики при создании электроустановок всех модификаций и типов. Если говорить простыми словами, то ПУЭ — это правила, в которых описаны электрические устройства и принципы их построения, а также затронуты основные требования отдельных систем, узлов, элементов и коммуникаций энергосистемы.
Напомню, что ПУЭ распространяются на вновь сооружаемые и реконструируемые электроустановки постоянного и переменного тока напряжением до 750 (кВ), в том числе на специальные электроустановки.
Внимание! В настоящее время на территории Российской Федерации действует ПУЭ в виде отдельных разделов и глав 7-ого издания и действующих разделов и глав 6-ого издания.
Что касается стран бывшего содружества независимых государств (СНГ), то там до сих пор в действии ПУЭ 6-ого издания, которое в настоящее время считается уже несколько устаревшим.
Немного расскажу об истории создания и развития ПУЭ.
История ПУЭ (Правила устройства электроустановок)
ПУЭ существует уже более 50 лет. Его издания постоянно дополняются и пересматриваются по сей день, потому как идет постоянное развитие технологий и техники, что требует к себе более повышенных требований электробезопасности и надежности электроустановок.
Вот, например, ПУЭ 5 издания выходило в период с 1976 по 1982 годы отдельными разделами. ПУЭ 6 издания было разработано и введено в действие Министерством энергетики и электрификации СССР 1 июня 1985 года.
В период с 1999 по 2003 годы проводились разработки отдельных глав и разделов нового ПУЭ 7 издания с учетом современных ГОСТов, СНиПов и рекомендаций рабочих групп.
Вот например, Главы 4.1 и 4.2 ПУЭ 7-ого издания были утверждены приказом Министерства энергетики Российской Федерации 20.06.2003 года и вступили в законную силу 01.11.2003 года.
На моем рабочем месте имеется общее издание ПУЭ-6, а также вновь введенные разделы и главы ПУЭ-7 в виде отдельных брошюр.
Чем же отличается ПУЭ 7-ого издания от ПУЭ 6-ого издания?
Выпущенные в свет разделы и главы ПУЭ-7 ужесточили требования по электробезопасности, которые стали практически соответствовать международным стандартам и нормам. Также были введены некоторые понятия:
Также хочется сказать и о том, что ПУЭ-7 не учитывает требования к защите электрических установок от пожаров по ГОСТ Р 50571.17-2000, от перенапряжений при замыкании на землю в электроустановках выше 1000 (В), от коммутационных и грозовых перенапряжений и разрядов по ГОСТ Р 50571.19-2000, ГОСТ Р 50571.18-2000 и ГОСТ Р 50571.20-2000.
Таким образом, ПУЭ 7-ого издания не является последним изданием, а будет в будущем также дополняться.
ПУЭ 7 издание скачать
Дорогие читатели и гости сайта «Заметки электрика», я вам предлагаю совершенно бесплатно скачать актуальные издания ПУЭ-6 и ПУЭ-7 в электронном виде, которым лично сам пользуюсь.
Скачать ПУЭ-6 + ПУЭ-7 (электронная версия в формате .chm)
Электронная версия ПУЭ (Правила устройства электроустановок) нравится мне тем, что в ней удобно, наглядно и систематично разбиты все его разделы и главы. Хотел бы отметить, что в электронной версии ПУЭ выложены в виде общего издания, т.е. в виде действующих глав из 6-ого издания и введенных глав из 7-ого издания.
Еще один плюс электронного издания ПУЭ — это наличие активных ссылок на сопутствующие пункты правил.
Если электронное издание Вам не нужно, то предлагаю скачать ПУЭ в форматах .pdf или .doc.
Скачать ПУЭ 7-ого издания (версия в формате .pdf, только ПУЭ-7)
Скачать ПУЭ общее издание (версия в формате .doc, ПУЭ-6 и ПУЭ-7 с разбивкой по главам и разделам)
P.S. Ну вот в принципе и все, чем я хотел с Вами поделиться в данной статье. Скачивайте совершенно бесплатно действующие ПУЭ-6 и ПУЭ 7, и соблюдайте все их требования.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
zametkielectrika.ru
Электропроводки и кабельные линии / ПУЭ 7 / Библиотека / Элек.ру
7.1.32. Внутренние электропроводки должны выполняться с учетом следующего:
1. Электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ.
2. К одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более 5 этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты.
3. В жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или отдельных групповых щитков, питаемых от ВРУ. Присоединение этих светильников к этажным и квартирным щиткам не допускается.
4. Для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным светом.
5. Питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями.
7.1.33. Питающие сети от подстанций до ВУ, ВРУ, ГРЩ должны быть защищены от токов КЗ.
7.1.34. В зданиях следует применять кабели и провода с медными жилами*.
* До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами.
Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм2 и более.
Питание отдельных электроприемников, относящихся к инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т.п.), может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 м.
В музеях, картинных галереях, выставочных помещениях разрешается использование осветительных шинопроводов со степенью защиты IP20, у которых ответвительные устройства к светильникам имеют разъемные контактные соединения, находящиеся внутри короба шинопровода в момент коммутации, и шинопроводов со степенью защиты IP44, у которых ответвления к светильникам выполняются с помощью штепсельных разъемов, обеспечивающих разрыв цепи ответвления до момента извлечения вилки из розетки.
В указанных помещениях осветительные шинопроводы должны питаться от распределительных пунктов самостоятельными линиями.
В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.
Таблица 7.1.1. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях
| Линии групповых сетей | 1,5 |
| Линии от этажных до квартирных щитков и к расчетному счетчику | 2,5 |
| Линии распределительной сети (стояки) для питания квартир | 4 |
7.1.35. В жилых зданиях прокладка вертикальных участков распределительной сети внутри квартир не допускается.
Запрещается прокладка от этажного щитка в общей трубе, общем коробе или канале проводов и кабелей, питающих линии разных квартир.
Допускается не распространяющая горение прокладка в общей трубе, общем коробе или канале строительных конструкций, выполненных из негорючих материалов, проводов и кабелей питающих линий квартир вместе с проводами и кабелями групповых линий рабочего освещения лестничных клеток, поэтажных коридоров и других внутридомовых помещений.
7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).
Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.
Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.
Сечения проводников должны отвечать требованиям п. 7.1.45.
7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.
В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.
В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.
7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.
* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.
7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей. Открытая прокладка проводов в этих помещениях не допускается.
В кухнях квартир могут применяться те же виды электропроводок, что и в жилых комнатах и коридорах.
7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей.
В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.
В саунах для зон 3 и 4 по ГОСТ Р 50571.12-96 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 703. Помещения, содержащие нагреватели для саун» должна использоваться электропроводка с допустимой температурой изоляции 170 °С.
7.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2.
7.1.42. Через подвалы и технические подполья секций здания допускается прокладка силовых кабелей напряжением до 1 кВ, питающих электроприемники других секций здания. Указанные кабели не рассматриваются как транзитные, прокладка транзитных кабелей через подвалы и технические подполья зданий запрещается.
7.1.43. Открытая прокладка транзитных кабелей и проводов через кладовые и складские помещения не допускается.
7.1.44. Линии, питающие холодильные установки предприятий торговли и общественного питания, должны быть проложены от ВРУ или ГРЩ этих предприятий.
7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ.
Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.
Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм2 по меди и 25 мм2 по алюминию, а при больших сечениях — не менее 50% сечения фазных проводников.
Сечение PEN проводников должно быть не менее сечения N проводников и не менее 10 мм2 по меди и 16 мм2 по алюминию независимо от сечения фазных проводников.
Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм2, 16 мм2 при сечении фазных проводников от 16 до 35 мм2 и 50% сечения фазных проводников при больших сечениях.
Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм2 — при наличии механической защиты и 4 мм2 — при ее отсутствии.
www.elec.ru
Область применения, определения / ПУЭ 7 / Библиотека / Элек.ру
2.3.1. Настоящая глава Правил распространяется на кабельные силовые линии до 220 кВ, а также линии, выполняемые контрольными кабелями. Кабельные линии более высоких напряжений выполняются по специальным проектам. Дополнительные требования к кабельным линиям приведены в гл. 7.3, 7.4 и 7.7.
2.3.2. Кабельной линией называется линия для передачи электроэнергии или отдельных импульсов ее, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепежными деталями, а для маслонаполненных линий, кроме того, с подпитывающими аппаратами и системой сигнализации давления масла.
2.3.3. Кабельным сооружением называется сооружение, специально предназначенное для размещения в нем кабелей, кабельных муфт, а также маслоподпитывающих аппаратов и другого оборудования, предназначенного для обеспечения нормальной работы маслонаполненных кабельных линий. К кабельным сооружениям относятся: кабельные туннели, каналы, короба, блоки, шахты, этажи, двойные полы, кабельные эстакады, галереи, камеры, подпитывающие пункты.
Кабельным туннелем называется закрытое сооружение (коридор) с расположенными в нем опорными конструкциями для размещения на них кабелей и кабельных муфт, со свободным проходом по всей длине, позволяющим производить прокладку кабелей, ремонты и осмотры кабельных линий.
Кабельным каналом называется закрытое и заглубленное (частично или полностью) в грунт, пол, перекрытие и т. п. непроходное сооружение, предназначенное для размещения в нем кабелей, укладку, осмотр и ремонт которых возможно производить лишь при снятом перекрытии.
Кабельной шахтой называется вертикальное кабельное сооружение (как правило, прямоугольного сечения), у которого высота в несколько раз больше стороны сечения, снабженное скобами или лестницей для передвижения вдоль него людей (проходные шахты) или съемной полностью или частично стенкой (непроходные шахты).
Кабельным этажом называется часть здания, ограниченная полом и перекрытием или покрытием, с расстоянием между полом и выступающими частями перекрытия или покрытия не менее 1,8 м.
Двойным полом называется полость, ограниченная стенами помещения, междуэтажным перекрытием и полом помещения со съемными плитами (на всей или части площади).
Кабельным блоком называется кабельное сооружение с трубами (каналами) для прокладки в них кабелей с относящимися к нему колодцами.
Кабельной камерой называется подземное кабельное сооружение, закрываемое глухой съемной бетонной плитой, предназначенное для укладки кабельных муфт или для протяжки кабелей в блоки. Камера, имеющая люк для входа в нее, называется кабельным колодцем.
Кабельной эстакадой называется надземное или наземное открытое горизонтальное или наклонное протяженное кабельное сооружение. Кабельная эстакада может быть проходной или непроходной.
Кабельной галереей называется надземное или наземное закрытое полностью или частично (например, без боковых стен) горизонтальное или наклонное протяженное проходное кабельное сооружение.
2.3.4. Коробом называется – см. 2.1.10.
2.3.5. Лотком называется – см. 2.1.11.
2.3.6. Кабельной маслонаполненной линией низкого или высокого давления называется линия, в которой длительно допустимое избыточное давление составляет:
0,0245-0,294 МПа (0,25-3,0 кгс/см2) для кабелей низкого давления в свинцовой оболочке;
0,0245-0,49 МПа (0,25-5,0 кгс/см2) для кабелей низкого давления в алюминиевой оболочке;
1,08-1,57 МПа (11-16 кгс/см2) для кабелей высокого давления.
2.3.7. Секцией кабельной маслонаполненной линии низкого давления называется участок линии между стопорными муфтами или стопорной и концевой муфтами.
2.3.8. Подпитывающим пунктом называется надземное, наземное или подземное сооружение с подпитывающими аппаратами и оборудованием (баки питания, баки давления, подпитывающие агрегаты и др.).
2.3.9. Разветвительным устройством называется часть кабельной линии высокого давления между концом стального трубопровода и концевыми однофазными муфтами.
2.3.10. Подпитывающим агрегатом называется автоматически действующее устройство, состоящее из баков, насосов, труб, перепускных клапанов, вентилей, щита автоматики и другого оборудования, предназначенного для обеспечения подпитки маслом кабельной линии высокого давления.
www.elec.ru
