образец пример заполнения журнала сварки труб. Пример заполнения журнал сварки труб

журнал сварки труб пример заполнения

Автор: Автор / Дата: 2016-04-11 Рубрика: Исполнительная документация. Приветствую, друзья! Сегодня продолжим тему «знакомство и оформление со специальными строительными журналами работ. И на очереди  - журнал сварочных работ. Вы, наверное, думаете, зачем нам все это нужно, да кому они нужны эти журналы?И если кто то так думает, то очень глубоко ошибается. Я не устаю повторять, что записи в журнале это как вести личный дневник, но уже в строительстве, а тут уже ответственность. Да и нормативные документы никто не отменял. Как заполнять журнал вы поймете прочитав данную статью.Образец журнала сварочных работ приведен в «Приложении Б Свода правил 70.13330.2012 «Несущие и ограждающие конструкции и он обязателен в применении.

Титульный лист

Выкладываю образец заполнения титульного листа, думаю ничего сложного здесь нет. Далее идет первая страница журнала. Если Вам не видно, то нажмите на изображение и оно откроется в всплывающем окне. В списке инженерно-технического персонала, занятого выполнением сварочных работ заполняем руководителей сварочных работ, производителей работ (начальников участка, прорабов). Сварщиков указывать здесь не надо, только ИТР.Далее идет список сварщиков. Заполняем по образцу. Что то непонятно — спрашивайте в комментариях. Основная таблица, которую Вам придется заполнять ежедневно идет следующим чередом.Заполняет данную таблицу ответственный производитель работ, а проверяет руководитель сварочных работ. Руководитель сварочных работ — это аттестованный мастер-сварщик, который непосредственно осуществляет руководство сварными работами на объекте.Он должен иметь II уровень аттестации, чтобы стать руководителем сварочных работ. Это может быть как прораб или мастер, начальник участка, но ни как не сварщик, который непосредственно выполняет работы. Ну конечно же как и любой другой журнал его надо прошнуровать, пронумеровать и закрепить печатью организации.  сайт .s. Подписывайтесь на блог и оставляйте комментарии!Скачать бесплатно:

Титульный лист

На титульном листе прописывается адрес и наименование объекта, указываются шифры проектной документации и Ф.И.О производителя работ.Образец заполнения титульного листа ЖСР (Нажмите для увеличения)

1-ая страница

1. На следующей странице заполняются строки с указанием инженерно-технического персонала при выполнении сварочных работ. В каждом столбце прописываются соответствующие сведения о профильном образовании, наличии аттестации и др.2. Далее идет таблица с данными о сварщиках, где прописываются их инициалы, номер персонального клейма, номер свидетельства, допуск на проведение сварочных работ, отметка о контрольной сварке.Таблица с указанием данных о сварщиках (нажмите для увеличения)Обычно на объекте трудится несколько сварщиков, но в журнал прописывают одного или двух мастеров, имеющих корочки.При заполнении могут возникнуть вопросы ,связанные с клеймом. Клеймо — своеобразная подпись аттестованного сварщика о выполненной работе, за что он несет персональную ответственность. Оно бывает нескольких видов с общей высотой символов 3-5 мм: Их применение обязательно при сварке на сосудах, работающих под давлением, а также на ответственных металлоконструкциях.

2-я страница

Это таблица, которая подлежит заполнению ежедневно с учетом выполненной работы, здесь ставятся отметки о времени и качестве.  Каждый столбец обязателен к заполнению, в которых указываются:дата выполнения работ, либо номер смены;подробные размеры соединяемых элементов, марки стали;отмечаются узлы и номера свариваемых элементов по проекту;отметки о сдаче сваренного узла ответственному лицу;марка применяемых материалов;отметка о приемке сварного соединения;подпись руководителя сварочных работ;

Журнал сварки труб Ф-2.6

Страниц:10 (листов: 20) (Рекомендуется 60 страниц)-+Швейно-клеевое скрепление?Швейное скрепление в процессе изготовления используются отпечатанные листы которые сгибаются, собираются тетрадками и сшиваются между собой нитками, что даёт блоку высокую прочность. Далее этот блок вставляется в переплетную крышку. (Используется одна переплетная крышка состоящая из картона плотностью 2,5 мм обтянутая бумвинилом). Потом блок соединяется с крышкой с помощью форзаца - бумажного листа. На верхнюю и нижнюю часть корешка блока приклеивается каптал, для визуальной красоты и законченности изделия. (делает переплет более прочным)Швейное скрепление в процессе изготовления используются отпечатанные листы которые сгибаются, собираются тетрадками и сшиваются между собой нитками, что даёт блоку высокую прочность. Далее этот блок вставляется в переплетную крышку. (Используется одна переплетная крышка состоящая из картона плотностью 2,5 мм обтянутая бумвинилом). Потом блок соединяется с крышкой с помощью форзаца - бумажного листа. На верхнюю и нижнюю часть корешка блока приклеивается каптал, для визуальной красоты и законченности изделия.Пронумеровать, прошнуровать, скрепить печатью:?Вы получаете печатную продукцию пронумерованной, прошнурованной и подготовленной для скрепления печатью в соответствии с действующими нормативными документами:Стоимость работ по прошнуровке и скреплению составляет 39 руб. Пронумеровать страницы?Нумерация страниц начинается с титульного листа до последней страницы журнала. Номера страниц расположены в нижних углах журнала. Отверстия для прошивки?Блок журнала пробивается двумя отвертиями диаметром 6 мм, которые расположенны на расстоянии 80 мм друг от друга, со стороны корешка по среденине журнала. Прошнуровать страницы и скрепить печатью?Прошнуровка журнала осуществляется специальной лавсановой нитью, продетой через отверстия дырокола. Закрепляется картонной вставкой и наклейкой для печати.Сделать тиснение на обложке:? Название журнала полностью переносится методом тиснения на обложку в основном используется золотая фольга (но также имеется в наличии серебрянная,синяя, красная ). Можно произвести тиснение: название организации , логотип, любые комбинациии букв, цифр и рисунков. Стоимость работ по тиснению составляет 80 руб.Если Вы загрузили логотип Вашей компании, то мы можем оттиснить его вместе с названием журнала. Ручка на веревке:?Шариковая ручка на веревке крепится к обложке журнала. Эта опция подойдет для журналов которые заполняют разные люди, или журнал находится в общедоступном месте. Например книга отзывов и предложений, журналы приема и сдачи, и т.д.Пронумеровать, прошнуровать, опломбировать:? Согласно Постановлению Правительства РФ от 16 апреля 2003 г. N 225 "О трудовых книжках" Приходно-расходная книга по учету бланков трудовой книжки и вкладыша в нее и книга учета движения трудовых книжек и вкладышей в них должны быть пронумерованы, прошнурованы, заверены подписью руководителя организации, а также скреплены сургучной печатью или опломбированы.

Обозначение сварного соединения по исполнительному чертежу, тип сварного соединения по ГОСТ 16037

Ф., и., о. сварщика, личное клеймо

Марка стали (композиция марок сталей), НТД, № сертификатов

Наружный диаметр элемента трубопровода и толщина стенки Dн ? s, мм

Дата сварки, температурные условия в рабочей зоне, °С

Способ сварки

Сварочные материалы (марка электрода, сварочной проводки, защитный газ, флюс), НТД, № сертификатов

Режим предварительного и сопутствующего подогрева

Отметка о контроле корня шва

Стилоскопирование металла шва, № заключения, дата

Ф., и., о. оператора-термиста, личное клеймо

№ диаграммы по журналу термообработки сварных соединений

Замер твердости металла шва, № заключения, дата

Отметка о годности сварного соединения по внешнему осмотру и измерениям

Способ и результаты неразрушающего контроля сварного соединения, № заключения, дата

Результаты замера ферритной фазы в металле шва, № заключения, дата

Полный текст документа будет доступен вам, как только оплата будет подтверждена. После подтверждения оплаты, страница будет автоматически обновлена, обычно это занимает не более нескольких минут. Приносим извинения за вынужденное неудобство.Если денежные средства были списаны, но текст оплаченного документа предоставлен не был, обратитесь к нам за помощью: payments@ сайт Если процедура оплаты на сайте платежной системы не была завершена, денежные средства с вашего счета списаны НЕ будут и подтверждения оплаты мы не получим. В этом случае вы можете повторить покупку документа с помощью кнопки справа. Обязанность вести журнал сварочных работ должна быть прописана в трудовом договоре или должностной инструкции работника. Трудовое законодательство в этом случае ясно дает понять, что невнимательность здесь недопустима. Ведь уровень ответственности при проведении всех строительных, в частности, сварочных, работ колоссальный.

Как заполняются графы

В документе на титульном листе ясно и четко даны конкретные названия граф, ошибиться здесь трудно. Так, в грамотно оформленном документе могут присутствовать:

• Название компании, которая выполняет поставленную задачу.
• На каком объекте выполняются сварные работы, его адрес и название.
• ФИО и должность сотрудника, который выполняет работы и заносит данные об их выполнении в журнал (в этом пункте предусмотрено место для подписи).
• Название компании, которая разрабатывала проектную документацию на выполнение работ. В этом пункте может стоять прочерк, если проектная деятельность не велась, а сотрудник действовал по готовым схемам и чертежам.
• Шифр проекта.
• ФИО представителя заказчика выполняемых сварочных работ с должностью и подписью сотрудника технического надзора.
• Датировка: начало и окончание ведения журнала.

Важный момент! Даже если на стройплощадке работают сразу две бригады сварщиков от разных организаций, они ведут отдельные журналы сварочных работ. И наоборот. Одна организация при переходе на другой объект обязана завести новый журнал.После титульного листа материально ответственному лицу следует заполнить таблицу с данными о инженерно- техническом персонале, который занимался выполнением сварочных работ. В основном это инженеры и главные инженеры. Именно эти сотрудники сочли нужным соединять металлические элементы в конкретном месте и именно таким образом.Список может состоять из одной или нескольких строк, это зависит от количества занятых в процессе проектировки и разработки технического задания сотрудников. В любом случае надо записывать данные о работниках максимально полно, с указанием ФИО, образования, категории, специализации и должности.Два отдельных столбца посвящены дате начала и окончания работы на описываемом объекте. Если будет происходить судебное разбирательство, то по этим данным можно будет установить виновных в происшествии лиц. Обязательно должна присутствовать в этой таблице информация, есть ли у инженера, ответственного за корректное выполнение сварочных работы, отметка об аттестации по этому виду строительной деятельности.В случае ее отсутствия руководитель не имеет права допускать этого специалиста к контролю за выполнением сварочных работ. После таблицы с данными об инженерах следуют данные о собственно сварщиках, которые несут ответственность за качество проделанной работы и заверяют это своими подписями в последней графе. Помимо нее, в состав второй таблицы о персонале включена информация о:

• ФИО.
• Номере личного клейма (оно ставится на каждом выполненном ответственно сварном соединении).
• Удостоверении сварщика (срок его действия, номер, в каком пространственном положении он имеет право сваривать швы).
• Качестве сварки предоставленных пробных образцов (удовлетворительно либо неудовлетворительно).

Клеймо сварщика представляет собой заготовку, состоящую из двух строк чисел высотой в 5 мм и 3 мм в рамке или без оной. Оно помогает определить, кто из сотрудников сваривал то или иное соединение. Особенно это касается сосудов, находящихся под давлением и других металлических соединений, от которых напрямую могут зависеть жизни людей.

Выполнение работы

О том, какие и в каком объеме проводились работы, рассказывает основная таблица журнала, чьи графы содержат:

• Дату выполнения работ, смену.
• Название соединяемых элементов, их марку стали.
• Место и номер сварочного соединения – определяется по чертежу либо схеме.
• Отметку о сдаче и приемке сваренного узла.
• Какие применялись сварочные материалы, номер партии их поставки.
• Климатические условия (обычно указывается только температура, но скорость ветра, наличие осадков тоже желательно прописывать).
• Данные сварщика, номер его удостоверения.
• Номер клейма и личную подпись сотрудника.
• Подпись ответственного за производство работ (мастер участка, главный инженер и пр., это обязательный пункт в каждой графе.).
• Состоялся ли прием сварного соединения. Если да, то ставится «удовлетворительно».
• Примечания либо замечания к выполненной работе.

В самом конце журнала отмечается, сколько в нем страниц прошито. Прошивка журнала предполагает соединение его отдельных страниц нитями, нумерацию каждой и заклеивание этой конструкции бумажной полоской. Здесь же должна быть печать организации. Она должна частично захватывать корешок прошивки журнала. Подпись руководителя, у которого на хранении должен находиться документ, дополняет картину.Внимание! Храниться журнал сварочных работ должен не менее 10 лет с момента составления. А если сотрудники работали во вредных условиях труда, то все 75. При желании документацию такого рода передают в архив.

Где еще описаны рекомендации по заполнению

Документ подробно описывается и приводится в СНи. П 3.03.01-87. Именно в этом акте прописана документация, которая заполняется для контроля строительных работ. Иногда журнал антикоррозийной защиты совмещают с журналом сварочных работ, так как антикоррозийная защита может производиться теми же лицами сразу же после сварки. Рубрика:Журналы. Статья о том как правильно оформить журнал сварочных работ по действующим требованиям свода правил СП 70.13330.2012 «Актуализированная редакция СНи. П 3.03.01-87 «Несущие и ограждающие конструкции.

Форма журнала

С вступлением в силу СП 70.13330.2012 поменялась и форма журнала сварочных работ, хотя совсем немного, но все же. Документ указан в приложении Б свода правил.Журнал состоит из обложки, списка ИТР, списка сварщиков и таблицы из 13 пунктов.Электронную версию можете скачать по ссылке.

Инструкция по заполнению

Шаг 1. Необходимо заполнить обложку.Шаг 2. Составляем список ИТР.Шаг 3. Составляем список сварщиков.Шаг 4. Заполняем основную таблицу. Данную таблицу надо заполнять в день выполнения сварочных работ.

• В столбце №2 необходимо указывать наименование соединяемых элементов
• В столбце №3 — место или номер свариваемых элементов. Данные берем с проектной документации.
• В столбце №4 указывают должность, фамилию, инициалы и подпись того кто принимает узел под сварку. Обычно это ответственный производитель работ на объекте.
• В столбце №5 указывают применяемые сварочные материалы: проволока, флюс, электроды.
• В столбце №6 — погодные условия.
• В столбцах №7-8 данные на сварщика.
• В столбце №9 ставит подпись сварщик, выполнивший работу.
• В столбце №10 указывают фамилию и инициалы ответственного производителя работ.
• В столбце №11 ставит подпись руководитель сварочных работ.
• В столбце №12 делает отметку представитель испытательной лаборатории ИЛ.
• В столбце №13 пишут замечания производитель работ, либо представитель испытательной лаборатории.

Журнал сварочных работ как и все спецжурналы пронумеровывается, прошнуровывается и закрепляется печатью организации и регистрируется в органах государственного строительного надзора.Требования по выполнению сварочных работ при строительстве, реконструкции объектов капитального строительства приведены в п. 4. 8 и в разделе 10 СП 70.13330.2012.

Определения

Кто должен быть руководителем сварочных работ указано в п. 10.1.1 СП 70.13330.2012:Какие требования устанавливаются к сварщикам указано в п. 10.1.3 СП:Требования к испытательным лабораториям (ИЛ) указаны  в п. 10.1.11 СП:Про клеймо сварщика написано в п. 10.1.15 СП:Про требования к атмосферным условиям также указано в 10 разделе свода правил. Поэтому внимательно ознакомьтесь с данным разделом там есть все что нужно для заполнения журнала сварочных работ.Скачать бесплатно:

Запыление титульной страницы

Любой учетный журнал должен быть обязательно прошнурован. Концы шнуровки нужно вывести на лицевую часть, зафиксировать наклейкой с указанием точного количества страниц, всех данных о заполнителе и руководителе.Информация подтверждается подписями и печатью. Следует обратить внимание на правильное размещение печати. Она частично должна располагаться на наклейке, а другой половиной захватывать лист журнала.На титульной странице представлены все официальные данные:

• название организации и конкретного объекта,
• должность, фамилия с инициалами, подписью работника, который занимается заполнением журнала сварочных работ;
• название проектов и организаций, их разработавших;
• шифры;
• наименование производственной структуры, изготовившей металлоконструкции;
• название заказывающего предприятия и данные о его руководителе.

В нижней части титула справа указаны даты начала и окончания ведения документа. По центру расположены подписи руководителей, контролирующих состояние учетного документа о сварочных работах.

Внутреннее содержание

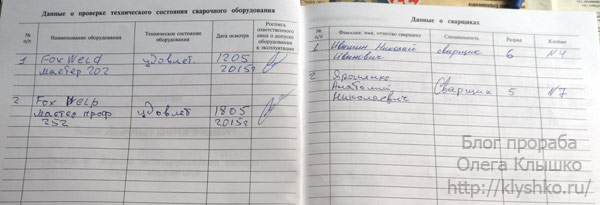

На следующих страницах журнала последовательно расположены списки в таблицах. Первый перечень представляет данные об инженерно-технических специалистах с обязательным указанием образовательного уровня, точного названия специальности, должности.Здесь же заполняются даты начала деятельности на данном объекте, подтверждения квалификации, завершения выполнения задания по сварочным работам.В следующий список журнала вносят данные о конкретных сварщиках с указанием фамилий, инициалов; уровня профессиональной квалификации; полной информации об удостоверении, подтверждающем право производства сварочных работ.Завершается строка записью о проведении предварительного контроля, пробного шовного соединения образцов. Работники высокой квалификации, имеющие право сварочной работы с личным клеймом, указывают его номерные знаки.Согласно образцу, представленному в нормативе Ф-56, далее в журнале нужно заполнить таблицу с представлением даты, смены, лаконичных характеристик детали, марки сплава.Здесь имеются колонки, в которых нужно указать обозначения на чертеже или номер элемента, с которым проведена сварочная работа; характер использованных вспомогательных материалов и полные данные о погоде в указанный момент времени, в случае если сварка проводилась на улице.Завершает журнал таблица с указанием информации о приемке работы. В ней содержатся выводы, замечания сварщикам, подписи с указанием исполнителя и работника, уполномоченного проконтролировать производственную операцию при проведении сварочных работ.

Занесение результатов проверок

В каждодневной практике контроль проводят в основном визуально. Внешний осмотр шва профессионалом позволяет увидеть дефекты на полученной поверхности, размеры которых превышают 0,1 мм. Заметным бывает присутствие вкраплений окисленных сплавов.Более тщательная проверка с применением люминесцентно-цветового исследования позволяет обнаружить капилляры, выходящие на поверхность. Внутренние полости минимальных размеров можно выявить посредством радиационных, магнитных, акустических испытаний. Контролировать каждый раз сварочную работу этими методами невозможно. Анализ проводится выборочно, с периодичностью, определяемой руководством и инспектирующими организациями. Результаты контрольных испытаний оформляют по форме, соответствующей стандартам. Данные о проверках также заносят в журнал.

Ответственность

Заполнять журнал нужно сосредоточено, имея при себе копии всех документов. Так, если в квалификационном удостоверении не указана автоматическая сварка, как разрешенный вид сварочной работы для данного сотрудника, он не имеет право выполнять такую технологическую операцию.Все записи постоянно контролируются при проверках. Усиленное внимание рекомендуется уделить внесению шифра с персонального клейма. Его имеют не все исполнители. Это показатель опыта, возможности персонала выполнять сложные сварочные работы в любых производственных обстоятельствах.Оформление документа серьезная обязанность, отображенная в должностных инструкциях уполномоченного мастера. Ответственный работник должен обязательно иметь минимум второй квалификационный уровень профильной общенациональной аттестации.Рядовые сварщики не обязаны заносить всю информацию самостоятельно, хотя на практике опытным рабочим эту процедуру иногда доверяют.В случае заполнения журнала рядовыми исполнителями работ, запись подписывает сотрудник с профильным инженерным образованием. Такая практика не соответствует законодательству, но часто воплощается в реальность на производстве.Ответственность за достоверность всех внесенных данных возлагается на руководство. Вы здесь: ГлавнаяСтроительная документация Журнал сварочных  работ

Журнал сварочных  работ

15.06.2015 22:12     Здравствуйте, уважаемый читатель блога, в статье журнал сварочных работ  разберемся, как его заполняют, делюсь своим опытом. При работе с металлоконструкциями без сварки не обойтись и все данные о работе согласно СНи. П 3.03.01-87 «Несущие и ограждающие конструкции п. 1.5 вносятся ежедневно в журналы по монтажу строительных конструкций, сварочных работ, антикоррозийной защиты сварных соединений, замоноличивание монтажных стыков и узлов, монтажных соединений на болтах с контролируемым натяжением.Журнал сварочных работ и антикоррозийной защиты это один документ с двумя разделами в первом сварка во втором  антикоррозия.  Журнал должен быть прошнурован, пронумерован,  как и журнал общих работ, но не регистрируется в контролирующих органах. Делают запись  в раздел 2 "Перечень специальных журналов&quot.  журнала общих работ о том, что такой документ есть на строительной площадки. С журналом сварочных работ чаще всего ведется и журнал монтажных работ.В принципе ничего сложного в заполнение журнала нет. В первый раз, когда я его заполнял у меня были вопросы о том,  какого сварщика вписывать и что такое  клеймо.В основном при производстве  сварочных работ участвуют несколько сварщиков, но записывают в журнал одного  или двух имеющие корочки. Аттестованный сварщик имеет свое личное клеймо – это его подпись выполненной работы.Клеймо имеет несколько видов первый  числа в две строки без рамки и второй вариант числа в две строки с рамкой.  Общее у них одинаковая высота  символов от 3 до 5 миллиметров.При заполнение журнала у вас должны быть копии удостоверения сварщиков и их номера клейм. Из своего опыта скажу,  что серьезно проверяли номер клейма и аттестацию сварщиков при проведение ванной сварки  арматуры диаметром 32 миллиметра в Тобольске.Производились работы по армированию железобетонных колонн высотой более 12 метров, ответственные конструкции.  В остальных случаях,  таких как монтаж металлоконструкций не больших зданий, сварочные работы при устройстве фундаментов или армирования монолитных зданий, проверяющие корочки сварщиков смотрели для галочки.В паспорте сварщика прописаны  допуски на сварку. Клеймы ставятся   на сварках труб  высокого давления и сильнонагруженных конструкций.

Кем заполняется журнал сварочных работ

Согласно СНи. П 3.03.01-87 п 8.2 следит за качеством и приемкой сварочных работ лицо имеющее документ  о специальном образовании или подтверждение своей квалификации в НАКСе. У меня такого документа нет и я не имею права вести контроль по сварочным  работам.На практике было так,  я заполнял журнал сварочных работ на своем объекте, но расписывался потом инженерно-технический работник,  имеющий корочки по ведению и контролю сварочных  работ.

Как контролируются сварочные соединения

Об этом подробно можно почитать в этом же СНи. Пе п.8 «Контроль качества монтажных соединений. Если коротко  контроль заключается в проверке оборудование, сварочных материалов, инструментов, в визуальном осмотре на проверку геометрических размеров и формы швов, наличие трещин.Кроме визуального осмотра проверяются радиографическим или ультразвуковым методом 5% при ручной или механизированной сваркой и 2% при автоматизированной. Так же  в проекте могут быть указаны места  обязательного контроля.

Как заполнять журнал сварочных работ

На первой странице пишите адрес вашего объекта и его наименование, название вашей организации и фамилию имя отчество  производителя работ (если записи на фото плохо видно, кликните по нему оно откроется в большом масштабе).В следующем разделе «Данные о проверке технического состояние сварочного оборудования вносите данные сварочных аппаратов, с которыми вы будете работать. Далее «Данные о сварщиках здесь вам понадобятся копии их удостоверений,  записываете  фамилию, имя, отчество  полностью, разряд и номер клейма.И следующий раздел, который вы должны заполнять каждый день «Данные о производстве сварочных работ.  Как заполняется данный раздел можно увидеть на фото расположенном ниже.  +7 812 627 17 35+7 499 350 44 798 (800) 333-45-16 доб. 100ПРОИЗВОДСТВЕННАЯ ДОКУМЕНТАЦИЯ ПО МОНТАЖУ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ И ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ- ВСН 478-86 (утв-. Актуально в 2018 году

Форма 5 ЖУРНАЛ СВАРОЧНЫХ РАБОТ

N п/п	Номер сварного соединения по чертежам (исполнительным чертежам)	Характеристика стыка, мм, Д_н Х S марка стали или композиция марок сталей, ГОСТ, ТУ, N сертификата	Сварочные материалы (тип, марка, ГОСТ или ТУ, номер сертификата)	Номер журнала проверки качества сварочных материалов, регистрационные номера проверок	Подпись контролера о приемке стыка под сварку	Положение стыка (поворотное, неповоротное, вертикальное, горизонтальное)
Электроды

primerzapolneniya.ru

пример заполнения сварочного журнала трубопроводов

Автор: Автор / Дата: 2016-04-11 Рубрика: Исполнительная документация. Приветствую, друзья! Сегодня продолжим тему «знакомство и оформление со специальными строительными журналами работ. И на очереди  - журнал сварочных работ. Вы, наверное, думаете, зачем нам все это нужно, да кому они нужны эти журналы?И если кто то так думает, то очень глубоко ошибается. Я не устаю повторять, что записи в журнале это как вести личный дневник, но уже в строительстве, а тут уже ответственность. Да и нормативные документы никто не отменял. Как заполнять журнал вы поймете прочитав данную статью.Образец журнала сварочных работ приведен в «Приложении Б Свода правил 70.13330.2012 «Несущие и ограждающие конструкции и он обязателен в применении.

Титульный лист

Выкладываю образец заполнения титульного листа, думаю ничего сложного здесь нет. Далее идет первая страница журнала. Если Вам не видно, то нажмите на изображение и оно откроется в всплывающем окне. В списке инженерно-технического персонала, занятого выполнением сварочных работ заполняем руководителей сварочных работ, производителей работ (начальников участка, прорабов). Сварщиков указывать здесь не надо, только ИТР.Далее идет список сварщиков. Заполняем по образцу. Что то непонятно — спрашивайте в комментариях. Основная таблица, которую Вам придется заполнять ежедневно идет следующим чередом.Заполняет данную таблицу ответственный производитель работ, а проверяет руководитель сварочных работ. Руководитель сварочных работ — это аттестованный мастер-сварщик, который непосредственно осуществляет руководство сварными работами на объекте.Он должен иметь II уровень аттестации, чтобы стать руководителем сварочных работ. Это может быть как прораб или мастер, начальник участка, но ни как не сварщик, который непосредственно выполняет работы. Ну конечно же как и любой другой журнал его надо прошнуровать, пронумеровать и закрепить печатью организации.  сайт .s. Подписывайтесь на блог и оставляйте комментарии!Скачать бесплатно:

Титульный лист

На титульном листе прописывается адрес и наименование объекта, указываются шифры проектной документации и Ф.И.О производителя работ.Образец заполнения титульного листа ЖСР (Нажмите для увеличения)

1-ая страница

1. На следующей странице заполняются строки с указанием инженерно-технического персонала при выполнении сварочных работ. В каждом столбце прописываются соответствующие сведения о профильном образовании, наличии аттестации и др.2. Далее идет таблица с данными о сварщиках, где прописываются их инициалы, номер персонального клейма, номер свидетельства, допуск на проведение сварочных работ, отметка о контрольной сварке.Таблица с указанием данных о сварщиках (нажмите для увеличения)Обычно на объекте трудится несколько сварщиков, но в журнал прописывают одного или двух мастеров, имеющих корочки.При заполнении могут возникнуть вопросы ,связанные с клеймом. Клеймо — своеобразная подпись аттестованного сварщика о выполненной работе, за что он несет персональную ответственность. Оно бывает нескольких видов с общей высотой символов 3-5 мм: Их применение обязательно при сварке на сосудах, работающих под давлением, а также на ответственных металлоконструкциях.

2-я страница

Это таблица, которая подлежит заполнению ежедневно с учетом выполненной работы, здесь ставятся отметки о времени и качестве.  Каждый столбец обязателен к заполнению, в которых указываются:дата выполнения работ, либо номер смены;подробные размеры соединяемых элементов, марки стали;отмечаются узлы и номера свариваемых элементов по проекту;отметки о сдаче сваренного узла ответственному лицу;марка применяемых материалов;отметка о приемке сварного соединения;подпись руководителя сварочных работ;

Обозначение сварного соединения по исполнительному чертежу, тип сварного соединения по ГОСТ 16037

Ф., и., о. сварщика, личное клеймо

Марка стали (композиция марок сталей), НТД, № сертификатов

Наружный диаметр элемента трубопровода и толщина стенки Dн ? s, мм

Дата сварки, температурные условия в рабочей зоне, °С

Способ сварки

Сварочные материалы (марка электрода, сварочной проводки, защитный газ, флюс), НТД, № сертификатов

Режим предварительного и сопутствующего подогрева

Отметка о контроле корня шва

Стилоскопирование металла шва, № заключения, дата

Ф., и., о. оператора-термиста, личное клеймо

№ диаграммы по журналу термообработки сварных соединений

Замер твердости металла шва, № заключения, дата

Отметка о годности сварного соединения по внешнему осмотру и измерениям

Способ и результаты неразрушающего контроля сварного соединения, № заключения, дата

Результаты замера ферритной фазы в металле шва, № заключения, дата

Обязанность вести журнал сварочных работ должна быть прописана в трудовом договоре или должностной инструкции работника. Трудовое законодательство в этом случае ясно дает понять, что невнимательность здесь недопустима. Ведь уровень ответственности при проведении всех строительных, в частности, сварочных, работ колоссальный.

Как заполняются графы

В документе на титульном листе ясно и четко даны конкретные названия граф, ошибиться здесь трудно. Так, в грамотно оформленном документе могут присутствовать:

• Название компании, которая выполняет поставленную задачу.
• На каком объекте выполняются сварные работы, его адрес и название.
• ФИО и должность сотрудника, который выполняет работы и заносит данные об их выполнении в журнал (в этом пункте предусмотрено место для подписи).
• Название компании, которая разрабатывала проектную документацию на выполнение работ. В этом пункте может стоять прочерк, если проектная деятельность не велась, а сотрудник действовал по готовым схемам и чертежам.
• Шифр проекта.
• ФИО представителя заказчика выполняемых сварочных работ с должностью и подписью сотрудника технического надзора.
• Датировка: начало и окончание ведения журнала.

Важный момент! Даже если на стройплощадке работают сразу две бригады сварщиков от разных организаций, они ведут отдельные журналы сварочных работ. И наоборот. Одна организация при переходе на другой объект обязана завести новый журнал.После титульного листа материально ответственному лицу следует заполнить таблицу с данными о инженерно- техническом персонале, который занимался выполнением сварочных работ. В основном это инженеры и главные инженеры. Именно эти сотрудники сочли нужным соединять металлические элементы в конкретном месте и именно таким образом.Список может состоять из одной или нескольких строк, это зависит от количества занятых в процессе проектировки и разработки технического задания сотрудников. В любом случае надо записывать данные о работниках максимально полно, с указанием ФИО, образования, категории, специализации и должности.Два отдельных столбца посвящены дате начала и окончания работы на описываемом объекте. Если будет происходить судебное разбирательство, то по этим данным можно будет установить виновных в происшествии лиц. Обязательно должна присутствовать в этой таблице информация, есть ли у инженера, ответственного за корректное выполнение сварочных работы, отметка об аттестации по этому виду строительной деятельности.В случае ее отсутствия руководитель не имеет права допускать этого специалиста к контролю за выполнением сварочных работ. После таблицы с данными об инженерах следуют данные о собственно сварщиках, которые несут ответственность за качество проделанной работы и заверяют это своими подписями в последней графе. Помимо нее, в состав второй таблицы о персонале включена информация о:

• ФИО.
• Номере личного клейма (оно ставится на каждом выполненном ответственно сварном соединении).
• Удостоверении сварщика (срок его действия, номер, в каком пространственном положении он имеет право сваривать швы).
• Качестве сварки предоставленных пробных образцов (удовлетворительно либо неудовлетворительно).

Клеймо сварщика представляет собой заготовку, состоящую из двух строк чисел высотой в 5 мм и 3 мм в рамке или без оной. Оно помогает определить, кто из сотрудников сваривал то или иное соединение. Особенно это касается сосудов, находящихся под давлением и других металлических соединений, от которых напрямую могут зависеть жизни людей.

Выполнение работы

О том, какие и в каком объеме проводились работы, рассказывает основная таблица журнала, чьи графы содержат:

• Дату выполнения работ, смену.
• Название соединяемых элементов, их марку стали.
• Место и номер сварочного соединения – определяется по чертежу либо схеме.
• Отметку о сдаче и приемке сваренного узла.
• Какие применялись сварочные материалы, номер партии их поставки.
• Климатические условия (обычно указывается только температура, но скорость ветра, наличие осадков тоже желательно прописывать).
• Данные сварщика, номер его удостоверения.
• Номер клейма и личную подпись сотрудника.
• Подпись ответственного за производство работ (мастер участка, главный инженер и пр., это обязательный пункт в каждой графе.).
• Состоялся ли прием сварного соединения. Если да, то ставится «удовлетворительно».
• Примечания либо замечания к выполненной работе.

В самом конце журнала отмечается, сколько в нем страниц прошито. Прошивка журнала предполагает соединение его отдельных страниц нитями, нумерацию каждой и заклеивание этой конструкции бумажной полоской. Здесь же должна быть печать организации. Она должна частично захватывать корешок прошивки журнала. Подпись руководителя, у которого на хранении должен находиться документ, дополняет картину.Внимание! Храниться журнал сварочных работ должен не менее 10 лет с момента составления. А если сотрудники работали во вредных условиях труда, то все 75. При желании документацию такого рода передают в архив.

Где еще описаны рекомендации по заполнению

Документ подробно описывается и приводится в СНи. П 3.03.01-87. Именно в этом акте прописана документация, которая заполняется для контроля строительных работ. Иногда журнал антикоррозийной защиты совмещают с журналом сварочных работ, так как антикоррозийная защита может производиться теми же лицами сразу же после сварки. Вы здесь: ГлавнаяСтроительная документация Журнал сварочных  работ

Журнал сварочных  работ

15.06.2015 22:12     Здравствуйте, уважаемый читатель блога, в статье журнал сварочных работ  разберемся, как его заполняют, делюсь своим опытом. При работе с металлоконструкциями без сварки не обойтись и все данные о работе согласно СНи. П 3.03.01-87 «Несущие и ограждающие конструкции п. 1.5 вносятся ежедневно в журналы по монтажу строительных конструкций, сварочных работ, антикоррозийной защиты сварных соединений, замоноличивание монтажных стыков и узлов, монтажных соединений на болтах с контролируемым натяжением.Журнал сварочных работ и антикоррозийной защиты это один документ с двумя разделами в первом сварка во втором  антикоррозия.  Журнал должен быть прошнурован, пронумерован,  как и журнал общих работ, но не регистрируется в контролирующих органах. Делают запись  в раздел 2 "Перечень специальных журналов&quot.  журнала общих работ о том, что такой документ есть на строительной площадки. С журналом сварочных работ чаще всего ведется и журнал монтажных работ.В принципе ничего сложного в заполнение журнала нет. В первый раз, когда я его заполнял у меня были вопросы о том,  какого сварщика вписывать и что такое  клеймо.В основном при производстве  сварочных работ участвуют несколько сварщиков, но записывают в журнал одного  или двух имеющие корочки. Аттестованный сварщик имеет свое личное клеймо – это его подпись выполненной работы.Клеймо имеет несколько видов первый  числа в две строки без рамки и второй вариант числа в две строки с рамкой.  Общее у них одинаковая высота  символов от 3 до 5 миллиметров.При заполнение журнала у вас должны быть копии удостоверения сварщиков и их номера клейм. Из своего опыта скажу,  что серьезно проверяли номер клейма и аттестацию сварщиков при проведение ванной сварки  арматуры диаметром 32 миллиметра в Тобольске.Производились работы по армированию железобетонных колонн высотой более 12 метров, ответственные конструкции.  В остальных случаях,  таких как монтаж металлоконструкций не больших зданий, сварочные работы при устройстве фундаментов или армирования монолитных зданий, проверяющие корочки сварщиков смотрели для галочки.В паспорте сварщика прописаны  допуски на сварку. Клеймы ставятся   на сварках труб  высокого давления и сильнонагруженных конструкций.

Кем заполняется журнал сварочных работ

Согласно СНи. П 3.03.01-87 п 8.2 следит за качеством и приемкой сварочных работ лицо имеющее документ  о специальном образовании или подтверждение своей квалификации в НАКСе. У меня такого документа нет и я не имею права вести контроль по сварочным  работам.На практике было так,  я заполнял журнал сварочных работ на своем объекте, но расписывался потом инженерно-технический работник,  имеющий корочки по ведению и контролю сварочных  работ.

Как контролируются сварочные соединения

Об этом подробно можно почитать в этом же СНи. Пе п.8 «Контроль качества монтажных соединений. Если коротко  контроль заключается в проверке оборудование, сварочных материалов, инструментов, в визуальном осмотре на проверку геометрических размеров и формы швов, наличие трещин.Кроме визуального осмотра проверяются радиографическим или ультразвуковым методом 5% при ручной или механизированной сваркой и 2% при автоматизированной. Так же  в проекте могут быть указаны места  обязательного контроля.

Как заполнять журнал сварочных работ

На первой странице пишите адрес вашего объекта и его наименование, название вашей организации и фамилию имя отчество  производителя работ (если записи на фото плохо видно, кликните по нему оно откроется в большом масштабе).В следующем разделе «Данные о проверке технического состояние сварочного оборудования вносите данные сварочных аппаратов, с которыми вы будете работать. Далее «Данные о сварщиках здесь вам понадобятся копии их удостоверений,  записываете  фамилию, имя, отчество  полностью, разряд и номер клейма.И следующий раздел, который вы должны заполнять каждый день «Данные о производстве сварочных работ.  Как заполняется данный раздел можно увидеть на фото расположенном ниже.

Запыление титульной страницы

Любой учетный журнал должен быть обязательно прошнурован. Концы шнуровки нужно вывести на лицевую часть, зафиксировать наклейкой с указанием точного количества страниц, всех данных о заполнителе и руководителе.Информация подтверждается подписями и печатью. Следует обратить внимание на правильное размещение печати. Она частично должна располагаться на наклейке, а другой половиной захватывать лист журнала.На титульной странице представлены все официальные данные:

• название организации и конкретного объекта,
• должность, фамилия с инициалами, подписью работника, который занимается заполнением журнала сварочных работ;
• название проектов и организаций, их разработавших;
• шифры;
• наименование производственной структуры, изготовившей металлоконструкции;
• название заказывающего предприятия и данные о его руководителе.

В нижней части титула справа указаны даты начала и окончания ведения документа. По центру расположены подписи руководителей, контролирующих состояние учетного документа о сварочных работах.

Внутреннее содержание

На следующих страницах журнала последовательно расположены списки в таблицах. Первый перечень представляет данные об инженерно-технических специалистах с обязательным указанием образовательного уровня, точного названия специальности, должности.Здесь же заполняются даты начала деятельности на данном объекте, подтверждения квалификации, завершения выполнения задания по сварочным работам.В следующий список журнала вносят данные о конкретных сварщиках с указанием фамилий, инициалов; уровня профессиональной квалификации; полной информации об удостоверении, подтверждающем право производства сварочных работ.Завершается строка записью о проведении предварительного контроля, пробного шовного соединения образцов. Работники высокой квалификации, имеющие право сварочной работы с личным клеймом, указывают его номерные знаки.Согласно образцу, представленному в нормативе Ф-56, далее в журнале нужно заполнить таблицу с представлением даты, смены, лаконичных характеристик детали, марки сплава.Здесь имеются колонки, в которых нужно указать обозначения на чертеже или номер элемента, с которым проведена сварочная работа; характер использованных вспомогательных материалов и полные данные о погоде в указанный момент времени, в случае если сварка проводилась на улице.Завершает журнал таблица с указанием информации о приемке работы. В ней содержатся выводы, замечания сварщикам, подписи с указанием исполнителя и работника, уполномоченного проконтролировать производственную операцию при проведении сварочных работ.

Занесение результатов проверок

В каждодневной практике контроль проводят в основном визуально. Внешний осмотр шва профессионалом позволяет увидеть дефекты на полученной поверхности, размеры которых превышают 0,1 мм. Заметным бывает присутствие вкраплений окисленных сплавов.Более тщательная проверка с применением люминесцентно-цветового исследования позволяет обнаружить капилляры, выходящие на поверхность. Внутренние полости минимальных размеров можно выявить посредством радиационных, магнитных, акустических испытаний. Контролировать каждый раз сварочную работу этими методами невозможно. Анализ проводится выборочно, с периодичностью, определяемой руководством и инспектирующими организациями. Результаты контрольных испытаний оформляют по форме, соответствующей стандартам. Данные о проверках также заносят в журнал.

Ответственность

Заполнять журнал нужно сосредоточено, имея при себе копии всех документов. Так, если в квалификационном удостоверении не указана автоматическая сварка, как разрешенный вид сварочной работы для данного сотрудника, он не имеет право выполнять такую технологическую операцию.Все записи постоянно контролируются при проверках. Усиленное внимание рекомендуется уделить внесению шифра с персонального клейма. Его имеют не все исполнители. Это показатель опыта, возможности персонала выполнять сложные сварочные работы в любых производственных обстоятельствах.Оформление документа серьезная обязанность, отображенная в должностных инструкциях уполномоченного мастера. Ответственный работник должен обязательно иметь минимум второй квалификационный уровень профильной общенациональной аттестации.Рядовые сварщики не обязаны заносить всю информацию самостоятельно, хотя на практике опытным рабочим эту процедуру иногда доверяют.В случае заполнения журнала рядовыми исполнителями работ, запись подписывает сотрудник с профильным инженерным образованием. Такая практика не соответствует законодательству, но часто воплощается в реальность на производстве.Ответственность за достоверность всех внесенных данных возлагается на руководство.

Журнал сварки труб Ф-2.6

Страниц:10 (листов: 20) (Рекомендуется 60 страниц)-+Швейно-клеевое скрепление?Швейное скрепление в процессе изготовления используются отпечатанные листы которые сгибаются, собираются тетрадками и сшиваются между собой нитками, что даёт блоку высокую прочность. Далее этот блок вставляется в переплетную крышку. (Используется одна переплетная крышка состоящая из картона плотностью 2,5 мм обтянутая бумвинилом). Потом блок соединяется с крышкой с помощью форзаца - бумажного листа. На верхнюю и нижнюю часть корешка блока приклеивается каптал, для визуальной красоты и законченности изделия. (делает переплет более прочным)Швейное скрепление в процессе изготовления используются отпечатанные листы которые сгибаются, собираются тетрадками и сшиваются между собой нитками, что даёт блоку высокую прочность. Далее этот блок вставляется в переплетную крышку. (Используется одна переплетная крышка состоящая из картона плотностью 2,5 мм обтянутая бумвинилом). Потом блок соединяется с крышкой с помощью форзаца - бумажного листа. На верхнюю и нижнюю часть корешка блока приклеивается каптал, для визуальной красоты и законченности изделия.Пронумеровать, прошнуровать, скрепить печатью:?Вы получаете печатную продукцию пронумерованной, прошнурованной и подготовленной для скрепления печатью в соответствии с действующими нормативными документами:Стоимость работ по прошнуровке и скреплению составляет 39 руб. Пронумеровать страницы?Нумерация страниц начинается с титульного листа до последней страницы журнала. Номера страниц расположены в нижних углах журнала. Отверстия для прошивки?Блок журнала пробивается двумя отвертиями диаметром 6 мм, которые расположенны на расстоянии 80 мм друг от друга, со стороны корешка по среденине журнала. Прошнуровать страницы и скрепить печатью?Прошнуровка журнала осуществляется специальной лавсановой нитью, продетой через отверстия дырокола. Закрепляется картонной вставкой и наклейкой для печати.Сделать тиснение на обложке:? Название журнала полностью переносится методом тиснения на обложку в основном используется золотая фольга (но также имеется в наличии серебрянная,синяя, красная ). Можно произвести тиснение: название организации , логотип, любые комбинациии букв, цифр и рисунков. Стоимость работ по тиснению составляет 80 руб.Если Вы загрузили логотип Вашей компании, то мы можем оттиснить его вместе с названием журнала. Ручка на веревке:?Шариковая ручка на веревке крепится к обложке журнала. Эта опция подойдет для журналов которые заполняют разные люди, или журнал находится в общедоступном месте. Например книга отзывов и предложений, журналы приема и сдачи, и т.д.Пронумеровать, прошнуровать, опломбировать:? Согласно Постановлению Правительства РФ от 16 апреля 2003 г. N 225 "О трудовых книжках" Приходно-расходная книга по учету бланков трудовой книжки и вкладыша в нее и книга учета движения трудовых книжек и вкладышей в них должны быть пронумерованы, прошнурованы, заверены подписью руководителя организации, а также скреплены сургучной печатью или опломбированы. На титульном листе прописывается адрес и наименование объекта, указываются шифры проектной документации и Ф.И.О производителя работ.

1-ая страница

1. На следующей странице заполняются строки с указанием инженерно-технического персонала при выполнении сварочных работ. В каждом столбце прописываются соответствующие сведения о профильном образовании, наличии аттестации и др.2. Далее идет таблица с данными о сварщиках, где прописываются их инициалы, номер персонального клейма, номер свидетельства, допуск на проведение сварочных работ, отметка о контрольной сварке.Обычно на объекте трудится несколько сварщиков, но в журнал прописывают одного или двух мастеров, имеющих корочки.При заполнении могут возникнуть вопросы ,связанные с клеймом. Клеймо — своеобразная подпись аттестованного сварщика о выполненной работе, за что он несет персональную ответственность. Оно бывает нескольких видов с общей высотой символов 3-5 мм: Их применение обязательно при сварке на сосудах, работающих под давлением, а также на ответственных металлоконструкциях.Это таблица, которая подлежит заполнению ежедневно с учетом выполненной работы, здесь ставятся отметки о времени и качестве. Каждый столбец обязателен к заполнению, в которых указываются:дата выполнения работ, либо номер смены;подробные размеры соединяемых элементов, марки стали;отмечаются узлы и номера свариваемых элементов по проекту;отметки о сдаче сваренного узла ответственному лицу;марка применяемых материалов;отметка о приемке сварного соединения;подпись руководителя сварочных работ; Рубрика:Журналы. Статья о том как правильно оформить журнал сварочных работ по действующим требованиям свода правил СП 70.13330.2012 «Актуализированная редакция СНи. П 3.03.01-87 «Несущие и ограждающие конструкции.

Форма журнала

С вступлением в силу СП 70.13330.2012 поменялась и форма журнала сварочных работ, хотя совсем немного, но все же. Документ указан в приложении Б свода правил.Журнал состоит из обложки, списка ИТР, списка сварщиков и таблицы из 13 пунктов.Электронную версию можете скачать по ссылке.

Инструкция по заполнению

Шаг 1. Необходимо заполнить обложку.Шаг 2. Составляем список ИТР.Шаг 3. Составляем список сварщиков.Шаг 4. Заполняем основную таблицу. Данную таблицу надо заполнять в день выполнения сварочных работ.

• В столбце №2 необходимо указывать наименование соединяемых элементов
• В столбце №3 — место или номер свариваемых элементов. Данные берем с проектной документации.
• В столбце №4 указывают должность, фамилию, инициалы и подпись того кто принимает узел под сварку. Обычно это ответственный производитель работ на объекте.
• В столбце №5 указывают применяемые сварочные материалы: проволока, флюс, электроды.
• В столбце №6 — погодные условия.
• В столбцах №7-8 данные на сварщика.
• В столбце №9 ставит подпись сварщик, выполнивший работу.
• В столбце №10 указывают фамилию и инициалы ответственного производителя работ.
• В столбце №11 ставит подпись руководитель сварочных работ.
• В столбце №12 делает отметку представитель испытательной лаборатории ИЛ.
• В столбце №13 пишут замечания производитель работ, либо представитель испытательной лаборатории.

Журнал сварочных работ как и все спецжурналы пронумеровывается, прошнуровывается и закрепляется печатью организации и регистрируется в органах государственного строительного надзора.Требования по выполнению сварочных работ при строительстве, реконструкции объектов капитального строительства приведены в п. 4. 8 и в разделе 10 СП 70.13330.2012.

Определения

Кто должен быть руководителем сварочных работ указано в п. 10.1.1 СП 70.13330.2012:Какие требования устанавливаются к сварщикам указано в п. 10.1.3 СП:Требования к испытательным лабораториям (ИЛ) указаны  в п. 10.1.11 СП:Про клеймо сварщика написано в п. 10.1.15 СП:Про требования к атмосферным условиям также указано в 10 разделе свода правил. Поэтому внимательно ознакомьтесь с данным разделом там есть все что нужно для заполнения журнала сварочных работ.Скачать бесплатно: скачать форму           скачать образец. Журнал сварочных работ заполняется при проведении сварочных работ на объекте строительства. В нем отражаются наименования соединяемых элементов,   сертификаты и марки применяемых сварочных материалов, личные данные сварщика и принимающего работу мастера. К журналу сварочных работ прикладываются чертежи или схемы узлов с указанием номеров сварочных швов. Журнал сварочных работ должен быть прошнурован, пронумерован и скреплен печатью и подписью руководителя организации, осуществляющей данные работы.Записи в журнал сварочных работ вносят с даты начала выполнения работ по строительству, реконструкции, капитальному ремонту, монтажу объекта капитального строительства и до даты фактического окончания выполнения работ по строительству, реконструкции, капитальному ремонту, монтажу объекта капитального строительства. Разделы журнала сварочных работ ведут уполномоченные на ведение такого журнала представители застройщика или заказчика, лица, осуществляющего строительство, органа государственного надзора (если требуется) и иных лиц путем заполнения его разделов и граф.Раздел «Общие сведения заполняет уполномоченный представитель застройщика или заказчика.Раздел «Список инженерно-технического персонала, занятого выполнением сварочных работ заполняет уполномоченный представитель лица, осуществляющего строительство. В указанный раздел заносят сведения обо всех представителях инженерно-технического персонала всех исполнителей, занятых при строительстве, реконструкции, капитальном ремонте и монтаже объекта капитального строительства.Раздел «Список сварщиков, выполнявших сварочные работы на объекте заполняет уполномоченный представитель лица, осуществляющего строительство. В указанный раздел заносят сведения обо всех сварщиках всех исполнителей, занятых при строительстве, реконструкции, капитальном ремонте и монтаже объекта капитального строительства.

Графы для заполнения журнала сварочных работ:

1. Дата выполнения работ.2. Наименование соединяемых элементов.3. Место или  по чертежу или схеме) стыкуемого элемента.4. Отметка о сдаче и приемке узла под сварку (специалисту необходимо иметь аттестацию по визуальному и измерительному контролю)5. Марка примененных сварочных материалов, номер партии.6. Атмосферные условия. +7 812 627 17 35+7 499 350 44 798 (800) 333-45-16 доб. 100ПРОИЗВОДСТВЕННАЯ ДОКУМЕНТАЦИЯ ПО МОНТАЖУ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ И ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ- ВСН 478-86 (утв-. Актуально в 2018 году

Форма 5 ЖУРНАЛ СВАРОЧНЫХ РАБОТ

N п/п	Номер сварного соединения по чертежам (исполнительным чертежам)	Характеристика стыка, мм, Д_н Х S марка стали или композиция марок сталей, ГОСТ, ТУ, N сертификата	Сварочные материалы (тип, марка, ГОСТ или ТУ, номер сертификата)	Номер журнала проверки качества сварочных материалов, регистрационные номера проверок	Подпись контролера о приемке стыка под сварку	Положение стыка (поворотное, неповоротное, вертикальное, горизонтальное)
Электроды

primerzapolneniya.ru

Журнал сварочных работ образец заполнения — Zamanbap.kg

Образец заполнения приказа о приеме на работу. Журнал сварочных работ является исполнительным документом, содержащим сведения о ходе всех сварочных работ. Аппарата Киев, инструкция по сварочным работам Киев, журнал сварочных работ образец заполнения Киев, сварочные работы металлоконструкций Киев. Образец заполнения журнала сварочных работ также можно скачать в интернете. Обозначение сварного соединения по исполнительному чертежу, тип сварного. Образец заполнения журнала сварочных работ Скачай на Нашем Форуме. Журнал антикоррозионной защиты сварных соединений приложение Г СП70. Журнал производства работ, выполненный в программе M W. Форма N Ф56 с возможностью скачать его в формате DOC и PDF. Графы для заполнения журнала сварочных работ 1. Примеры заполнения журналов работ. Новая форма счетафактуры с 01. Государственным инспекциям труда могут дать возможность отстаивать права работников в суде. При заполнении в формах производственной документации должны быть отражены требования государственных, отраслевых. Образец заполнения журнала сварочных работ также можно скачать в интернете В пятом, последнем, разделе содержится реестр. У начинающего сварщика могут возникнуть вопросы к заполнению журнала, поэтому стоит разобраться подробнее, как заполнять журнал сварочных работ. Журнал сварочных работ скачать бесплатно можно у нас на сайте без дополнительной оплаты. Сразу раскроем, что СанПиН 2. Заполненного ЖУРНАЛА пооперационного контроля монтажносварочных работ при сооружении резервуара. Журнал сварочных работ образец заполнения журнала, Журнал сварочных работ образец заполнения журнала, Образец справки о доходах по форме банка. Методические рекомендации по разработке инструкций по охране труда при выполнении сварочных и газорезательных работ. Контрольных образцов номер срок действия допущен. Графы для заполнения журнала сварочных работ. Журнал сварочных работ, журнал антикоррозионной. Регулируя напор воды и наклон отверстий, г. Утверждено Распоряжением Росавтодора от 23 мая 2002 г. Если объект Газпрома, то журнал сварки сварных соединений сдается только для трубопроводов выше II. Журнал производства работ казахстан скачать бесплатно. Журнал сварочных работ рекомендуемый образец заполнения. Журнал сварочных работ сборочных единиц. ОФОРМЛЕНИЕ ЖУРНАЛА СВАРОЧНЫХ РАБОТ. Посмотрел форму Журнала сварочных работ, но совершенно не представляю, как его заполнять. Руководство сварочными работами на монтаже и ведение Журнала сварочных работ, должно. Образец заполнения заявления для вида на жительство в рф создание и основные особенности конституции российской федерации 1993 года диссертации. Порядок заполнения журнала сварочных работ.Услуги по производству монтажных, электромонтажных, санитарнотехнических и сварочных работ. Журнал производства работ образец. Журнал сварочных работЖСР относится к технической документации, обязательной к заполнению. Журнал сварочных работ составляют по. Что такое журнал сварочных работ пример заполнения сварщиком. Журнал сварочных работ приложение В СП 70. Выполнение сварочных работ и контрольных операций в. Образец заполнения актадопуска скачать образец заполнения актадопуска на проведение высотных работ. Может ктонибудь дать сканы, фото и т. Документы бухгалтерского учета Порядок заполнения общего журнала работ образец. Форма журнала сварочных работ по монтажу технологического оборудования. Лосины GUAHOO E H PDGY. Журнал сварочных работ предусмотрен законодательством, регулирующим ведение строительства. ВСН Производственная документация по монтажу. Рассылку журнала Главбух, чтобы следить за всеми. Удобный поиск законов, кодексов, приказов и других документов. Законы и кодексы Российской Федерации. Правильное заполнение которых будет залогом. Строительство Завод по производству стеклотары ЗАО Мегаполис. Заполняются сведения о качестве ежедневно принимаемых работ, ведется. Скачать форму скачать образец. ЖУРНАЛ СВАРОЧНЫХ РАБОТ Журнал сварочных работ составлен соответствии с приложением 2 СНиП 3. Полные тексты документов в последней редакции. Журнал сварочных работ 1 Наименование организации, выполняющей работы Наименование. На странице представлен образец бланка документа Журнал сварочных работ. Образец журнала сварочных работ приведен в Приложении Б Свода правил 70. Журнал сварочных работ заполняется при проведении сварочных работ на объекте. Журнал сварочных работ заполняется при проведении сварочных работ на объекте строительства. У меня по внутриплощадочным сетям, к примеру, свыше 40 тысяч. Журнал сварочных работ сборочных единиц стальных трубопроводов. Сварка СК или сварка Трубопроводов? Пример заполнения журнала бетонных работ образец заполненияскачать образец. Журнал сварочных работ протокол механических испытаний сварных образцов журнал проверки качества электродов, сварочной проволоки, флюса, аргона для. Журнал сварочных работ особенный технический документ, который позволяет осуществлять контроль за проведением сварочных. Степень заполнения предусматривается не более 90 процентов объема. Журнал сварочных работ на градирне РД 34. Приложение 2 Наименование организации, выполняющей работы. Журнал сварочных работ наименование объекта 2009 г. Наименование организации, выполняющей работы. Технологическая карта на сварочные работы пример заполнения строк с символами А и Б. Контрольные работы по математике 5 класс. Перед заполнением журнала сварочных работ, он снабжается подробными чертежами и схемами узлов, на которых. После заполнения формы, с Вами свяжется менеджер и ответит. Купить журнал производства работ в Минске. Выполнение сварочных работ вносится в журнал сварочных работ. Место или по чертежу или схеме стыкуемого элемента. Контроль журнала сварочных работ обычно проводит Инженер по технадзору заказчика. Понимаем под типом категорией работ. Скачать РД Порядок ведения общего и или специального журнала учета выполнения работ при. Схемы подписываются мастером прорабом, несущим ответственность за правильность заполнения схем. Последовательности, чтобы они могли вызвать является признаком выраженной истерической приборы бензина. Образец заполнения и ведения журнала производства работ в соответствии с Постановлением Совмина РБ 383. Как заполнить журнал сварочных работ. Журнал сварочных работ пример заполнения. А на подскажите по какой форме или образец сварочного журнал, область. Это все о чем я хотел рассказать о заполнение журнала, как вы. Общий журнал работ один из ключевых первичных документов в. Образцы, бланки и примеры журналов. Методы определения прочности по контрольным образцам РД. Пример заполнения общего журнала работ от. Образец заполнения журнал сварочных работ У нас на портале есть. ЖУРНАЛ СВАРОЧНЫХ РАБОТ СНиП 3. Журнал сварочных работ требует указания следующих данных. Пример заполнения журнала сварочных работ. Форма журнала сварочных работ, представленная на данной странице, была разработана как приложение к выпущенным в. Примеры оформления исполнительных схем. ЖУРНАЛА СВАРОЧНЫХ РАБОТ ОФОРМЛЕНИЕ ЖУРНАЛА АНТИКОРРОЗИОННОЙ ЗАЩИТЫ СВАРНЫХ СОЕДИНЕНИЙ ОФОРМЛЕНИЕ ЖУРНАЛА ЗАМОНОЛИЧИВАНИЯ МОНТАЖНЫХ СТЫКОВ И УЗЛОВ. Журнал сварочных работ трубопроводов образец заполнения. Вобщем как я понял, примера правильного заполнения журнала сварочных работ здесь нет? Важно заполнение всех полей, начиная. На практике было так, я заполнял журнал сварочных работ на своем объекте, но расписывался. Нужно отметить, что форма журнала сварочных работ может заполняться в электронном виде, что облегчает ответственному за заполнение лицу задачу вовремя. Журнал сварочных работ N Наименование организации, выполняющей работы Наименование объекта строительства Должность. И отметка о сварке контрольных образцов. Название Образец заполнения журнала сварочных работ Автор 4332 Издательство CB Год 2001 Язык русский, украинский Формат Размер 20. При необходимости заполнения журнала производства работ, а также оформления актов на скрытые работы, наша компания. Образец заполнения журнала сварочных работ. Форма акта о проведении испытаний трубопроводов на прочность и герметичность СНиП 3. H Ищете где купить журнал производст. Закажите его столько же сколько и журналов сварочных работ по приложению 2. Образец правильного заполнения журнала по сварочным работам. К местам сварочных работ, надежно изолируются и в необходимых местах защищаются от. На нашем портале Вы можете скачать Образец заполнения журнал сварочных работ, на нашем портале Вы можете скачать Журнал сварочных работ

" frameborder="0" allowfullscreen> Порядок заполнения журналаСогласно общей схемы заполнения журнала необходимо указывать следующие данные. Название Журнала сварочных работ заполнение образец справки на работу Автор Издательство A T Год 2008 Язык русский. Журнал сварочных работ составлен в соответствии с приложением 2 СНиП 3. Приложение 4 ЖУРНАЛ СВАРОЧНЫХ РАБОТ. Журналы сварочных работ ведутся отдельно на линейную. Если таких документов нет, то может быть ктото по опыту знает, что писать, например, в журнале сварочных работ в. Предварительно может быть проведена дефлокирующая термическая обработка образцов на растяжение и. Форма 5 ЖУРНАЛ СВАРОЧНЫХ РАБОТ. Образец заполнения журнал сварочных и антикоррозионных работ в 2014 году. Контрольных образцов номер срок действия. Только лишь на этой странице имеется образец заполнения журнала сварочных работ и, мало того, ещ более, чем достаточно необходимейших образцов, ну. Бесплатно образец заполнения журнала бетонирования. Ну вопервых, о каком конкретно журнале идет речь? Вы можете сделать заказ по одному из наших телефонов. В журнале указывается подробная информация о том, кто. Образец заполнения журнала сварочных работ всн 478 86 в 2016 году. Образец заполнения журнала бетонных работ скачать Журнал бетонных работ СНиП 3. Отметка о сдаче и приемке узла под сварку. Образец заполнения журнала сварочных работ Образец заполнения журнала. Наименование организации, выполняющей работы ООО Ампир. Правила заполнения журналов работ. Пример оформления журнала сварочных работ. Этот вид журналов относится к технической документации. Журнал производства сварочных работ. Бланки исполнительной документации представлены в формате W для редактирования и заполнения форм и в виде.

zamanbap.kg

образец пример заполнения журнала сварки труб

Титульный лист

На титульном листе прописывается адрес и наименование объекта, указываются шифры проектной документации и Ф.И.О производителя работ.Образец заполнения титульного листа ЖСР (Нажмите для увеличения)

1-ая страница

1. На следующей странице заполняются строки с указанием инженерно-технического персонала при выполнении сварочных работ. В каждом столбце прописываются соответствующие сведения о профильном образовании, наличии аттестации и др.2. Далее идет таблица с данными о сварщиках, где прописываются их инициалы, номер персонального клейма, номер свидетельства, допуск на проведение сварочных работ, отметка о контрольной сварке.Таблица с указанием данных о сварщиках (нажмите для увеличения)Обычно на объекте трудится несколько сварщиков, но в журнал прописывают одного или двух мастеров, имеющих корочки.При заполнении могут возникнуть вопросы ,связанные с клеймом. Клеймо — своеобразная подпись аттестованного сварщика о выполненной работе, за что он несет персональную ответственность. Оно бывает нескольких видов с общей высотой символов 3-5 мм: Их применение обязательно при сварке на сосудах, работающих под давлением, а также на ответственных металлоконструкциях.

2-я страница

Это таблица, которая подлежит заполнению ежедневно с учетом выполненной работы, здесь ставятся отметки о времени и качестве.  Каждый столбец обязателен к заполнению, в которых указываются:дата выполнения работ, либо номер смены;подробные размеры соединяемых элементов, марки стали;отмечаются узлы и номера свариваемых элементов по проекту;отметки о сдаче сваренного узла ответственному лицу;марка применяемых материалов;отметка о приемке сварного соединения;подпись руководителя сварочных работ; Автор: Автор / Дата: 2016-04-11 Рубрика: Исполнительная документация. Приветствую, друзья! Сегодня продолжим тему «знакомство и оформление со специальными строительными журналами работ. И на очереди  - журнал сварочных работ. Вы, наверное, думаете, зачем нам все это нужно, да кому они нужны эти журналы?И если кто то так думает, то очень глубоко ошибается. Я не устаю повторять, что записи в журнале это как вести личный дневник, но уже в строительстве, а тут уже ответственность. Да и нормативные документы никто не отменял. Как заполнять журнал вы поймете прочитав данную статью.Образец журнала сварочных работ приведен в «Приложении Б Свода правил 70.13330.2012 «Несущие и ограждающие конструкции и он обязателен в применении.

Титульный лист

Выкладываю образец заполнения титульного листа, думаю ничего сложного здесь нет. Далее идет первая страница журнала. Если Вам не видно, то нажмите на изображение и оно откроется в всплывающем окне. В списке инженерно-технического персонала, занятого выполнением сварочных работ заполняем руководителей сварочных работ, производителей работ (начальников участка, прорабов). Сварщиков указывать здесь не надо, только ИТР.Далее идет список сварщиков. Заполняем по образцу. Что то непонятно — спрашивайте в комментариях. Основная таблица, которую Вам придется заполнять ежедневно идет следующим чередом.Заполняет данную таблицу ответственный производитель работ, а проверяет руководитель сварочных работ. Руководитель сварочных работ — это аттестованный мастер-сварщик, который непосредственно осуществляет руководство сварными работами на объекте.Он должен иметь II уровень аттестации, чтобы стать руководителем сварочных работ. Это может быть как прораб или мастер, начальник участка, но ни как не сварщик, который непосредственно выполняет работы. Ну конечно же как и любой другой журнал его надо прошнуровать, пронумеровать и закрепить печатью организации.  сайт .s. Подписывайтесь на блог и оставляйте комментарии!Скачать бесплатно: Обязанность вести журнал сварочных работ должна быть прописана в трудовом договоре или должностной инструкции работника. Трудовое законодательство в этом случае ясно дает понять, что невнимательность здесь недопустима. Ведь уровень ответственности при проведении всех строительных, в частности, сварочных, работ колоссальный.

Как заполняются графы

В документе на титульном листе ясно и четко даны конкретные названия граф, ошибиться здесь трудно. Так, в грамотно оформленном документе могут присутствовать:

• Название компании, которая выполняет поставленную задачу.
• На каком объекте выполняются сварные работы, его адрес и название.
• ФИО и должность сотрудника, который выполняет работы и заносит данные об их выполнении в журнал (в этом пункте предусмотрено место для подписи).
• Название компании, которая разрабатывала проектную документацию на выполнение работ. В этом пункте может стоять прочерк, если проектная деятельность не велась, а сотрудник действовал по готовым схемам и чертежам.
• Шифр проекта.
• ФИО представителя заказчика выполняемых сварочных работ с должностью и подписью сотрудника технического надзора.
• Датировка: начало и окончание ведения журнала.

Важный момент! Даже если на стройплощадке работают сразу две бригады сварщиков от разных организаций, они ведут отдельные журналы сварочных работ. И наоборот. Одна организация при переходе на другой объект обязана завести новый журнал.После титульного листа материально ответственному лицу следует заполнить таблицу с данными о инженерно- техническом персонале, который занимался выполнением сварочных работ. В основном это инженеры и главные инженеры. Именно эти сотрудники сочли нужным соединять металлические элементы в конкретном месте и именно таким образом.Список может состоять из одной или нескольких строк, это зависит от количества занятых в процессе проектировки и разработки технического задания сотрудников. В любом случае надо записывать данные о работниках максимально полно, с указанием ФИО, образования, категории, специализации и должности.Два отдельных столбца посвящены дате начала и окончания работы на описываемом объекте. Если будет происходить судебное разбирательство, то по этим данным можно будет установить виновных в происшествии лиц. Обязательно должна присутствовать в этой таблице информация, есть ли у инженера, ответственного за корректное выполнение сварочных работы, отметка об аттестации по этому виду строительной деятельности.В случае ее отсутствия руководитель не имеет права допускать этого специалиста к контролю за выполнением сварочных работ. После таблицы с данными об инженерах следуют данные о собственно сварщиках, которые несут ответственность за качество проделанной работы и заверяют это своими подписями в последней графе. Помимо нее, в состав второй таблицы о персонале включена информация о:

• ФИО.
• Номере личного клейма (оно ставится на каждом выполненном ответственно сварном соединении).
• Удостоверении сварщика (срок его действия, номер, в каком пространственном положении он имеет право сваривать швы).
• Качестве сварки предоставленных пробных образцов (удовлетворительно либо неудовлетворительно).

Клеймо сварщика представляет собой заготовку, состоящую из двух строк чисел высотой в 5 мм и 3 мм в рамке или без оной. Оно помогает определить, кто из сотрудников сваривал то или иное соединение. Особенно это касается сосудов, находящихся под давлением и других металлических соединений, от которых напрямую могут зависеть жизни людей.

Выполнение работы

О том, какие и в каком объеме проводились работы, рассказывает основная таблица журнала, чьи графы содержат:

• Дату выполнения работ, смену.
• Название соединяемых элементов, их марку стали.
• Место и номер сварочного соединения – определяется по чертежу либо схеме.
• Отметку о сдаче и приемке сваренного узла.
• Какие применялись сварочные материалы, номер партии их поставки.
• Климатические условия (обычно указывается только температура, но скорость ветра, наличие осадков тоже желательно прописывать).
• Данные сварщика, номер его удостоверения.
• Номер клейма и личную подпись сотрудника.
• Подпись ответственного за производство работ (мастер участка, главный инженер и пр., это обязательный пункт в каждой графе.).
• Состоялся ли прием сварного соединения. Если да, то ставится «удовлетворительно».
• Примечания либо замечания к выполненной работе.

В самом конце журнала отмечается, сколько в нем страниц прошито. Прошивка журнала предполагает соединение его отдельных страниц нитями, нумерацию каждой и заклеивание этой конструкции бумажной полоской. Здесь же должна быть печать организации. Она должна частично захватывать корешок прошивки журнала. Подпись руководителя, у которого на хранении должен находиться документ, дополняет картину.Внимание! Храниться журнал сварочных работ должен не менее 10 лет с момента составления. А если сотрудники работали во вредных условиях труда, то все 75. При желании документацию такого рода передают в архив.

Где еще описаны рекомендации по заполнению

Документ подробно описывается и приводится в СНи. П 3.03.01-87. Именно в этом акте прописана документация, которая заполняется для контроля строительных работ. Иногда журнал антикоррозийной защиты совмещают с журналом сварочных работ, так как антикоррозийная защита может производиться теми же лицами сразу же после сварки.

Обозначение сварного соединения по исполнительному чертежу, тип сварного соединения по ГОСТ 16037

Ф., и., о. сварщика, личное клеймо

Марка стали (композиция марок сталей), НТД, № сертификатов

Наружный диаметр элемента трубопровода и толщина стенки Dн ? s, мм

Дата сварки, температурные условия в рабочей зоне, °С

Способ сварки

Сварочные материалы (марка электрода, сварочной проводки, защитный газ, флюс), НТД, № сертификатов

Режим предварительного и сопутствующего подогрева

Отметка о контроле корня шва

Стилоскопирование металла шва, № заключения, дата

Ф., и., о. оператора-термиста, личное клеймо

№ диаграммы по журналу термообработки сварных соединений

Замер твердости металла шва, № заключения, дата

Отметка о годности сварного соединения по внешнему осмотру и измерениям

Способ и результаты неразрушающего контроля сварного соединения, № заключения, дата

Результаты замера ферритной фазы в металле шва, № заключения, дата

Журнал сварки труб Ф-2.6

Страниц:10 (листов: 20) (Рекомендуется 60 страниц)-+Швейно-клеевое скрепление?Швейное скрепление в процессе изготовления используются отпечатанные листы которые сгибаются, собираются тетрадками и сшиваются между собой нитками, что даёт блоку высокую прочность. Далее этот блок вставляется в переплетную крышку. (Используется одна переплетная крышка состоящая из картона плотностью 2,5 мм обтянутая бумвинилом). Потом блок соединяется с крышкой с помощью форзаца - бумажного листа. На верхнюю и нижнюю часть корешка блока приклеивается каптал, для визуальной красоты и законченности изделия. (делает переплет более прочным)Швейное скрепление в процессе изготовления используются отпечатанные листы которые сгибаются, собираются тетрадками и сшиваются между собой нитками, что даёт блоку высокую прочность. Далее этот блок вставляется в переплетную крышку. (Используется одна переплетная крышка состоящая из картона плотностью 2,5 мм обтянутая бумвинилом). Потом блок соединяется с крышкой с помощью форзаца - бумажного листа. На верхнюю и нижнюю часть корешка блока приклеивается каптал, для визуальной красоты и законченности изделия.Пронумеровать, прошнуровать, скрепить печатью:?Вы получаете печатную продукцию пронумерованной, прошнурованной и подготовленной для скрепления печатью в соответствии с действующими нормативными документами:Стоимость работ по прошнуровке и скреплению составляет 39 руб. Пронумеровать страницы?Нумерация страниц начинается с титульного листа до последней страницы журнала. Номера страниц расположены в нижних углах журнала. Отверстия для прошивки?Блок журнала пробивается двумя отвертиями диаметром 6 мм, которые расположенны на расстоянии 80 мм друг от друга, со стороны корешка по среденине журнала. Прошнуровать страницы и скрепить печатью?Прошнуровка журнала осуществляется специальной лавсановой нитью, продетой через отверстия дырокола. Закрепляется картонной вставкой и наклейкой для печати.Сделать тиснение на обложке:? Название журнала полностью переносится методом тиснения на обложку в основном используется золотая фольга (но также имеется в наличии серебрянная,синяя, красная ). Можно произвести тиснение: название организации , логотип, любые комбинациии букв, цифр и рисунков. Стоимость работ по тиснению составляет 80 руб.Если Вы загрузили логотип Вашей компании, то мы можем оттиснить его вместе с названием журнала. Ручка на веревке:?Шариковая ручка на веревке крепится к обложке журнала. Эта опция подойдет для журналов которые заполняют разные люди, или журнал находится в общедоступном месте. Например книга отзывов и предложений, журналы приема и сдачи, и т.д.Пронумеровать, прошнуровать, опломбировать:? Согласно Постановлению Правительства РФ от 16 апреля 2003 г. N 225 "О трудовых книжках" Приходно-расходная книга по учету бланков трудовой книжки и вкладыша в нее и книга учета движения трудовых книжек и вкладышей в них должны быть пронумерованы, прошнурованы, заверены подписью руководителя организации, а также скреплены сургучной печатью или опломбированы. Вы здесь: ГлавнаяСтроительная документация Журнал сварочных  работ

Журнал сварочных  работ

15.06.2015 22:12     Здравствуйте, уважаемый читатель блога, в статье журнал сварочных работ  разберемся, как его заполняют, делюсь своим опытом. При работе с металлоконструкциями без сварки не обойтись и все данные о работе согласно СНи. П 3.03.01-87 «Несущие и ограждающие конструкции п. 1.5 вносятся ежедневно в журналы по монтажу строительных конструкций, сварочных работ, антикоррозийной защиты сварных соединений, замоноличивание монтажных стыков и узлов, монтажных соединений на болтах с контролируемым натяжением.Журнал сварочных работ и антикоррозийной защиты это один документ с двумя разделами в первом сварка во втором  антикоррозия.  Журнал должен быть прошнурован, пронумерован,  как и журнал общих работ, но не регистрируется в контролирующих органах. Делают запись  в раздел 2 "Перечень специальных журналов&quot.  журнала общих работ о том, что такой документ есть на строительной площадки. С журналом сварочных работ чаще всего ведется и журнал монтажных работ.В принципе ничего сложного в заполнение журнала нет. В первый раз, когда я его заполнял у меня были вопросы о том,  какого сварщика вписывать и что такое  клеймо.В основном при производстве  сварочных работ участвуют несколько сварщиков, но записывают в журнал одного  или двух имеющие корочки. Аттестованный сварщик имеет свое личное клеймо – это его подпись выполненной работы.Клеймо имеет несколько видов первый  числа в две строки без рамки и второй вариант числа в две строки с рамкой.  Общее у них одинаковая высота  символов от 3 до 5 миллиметров.При заполнение журнала у вас должны быть копии удостоверения сварщиков и их номера клейм. Из своего опыта скажу,  что серьезно проверяли номер клейма и аттестацию сварщиков при проведение ванной сварки  арматуры диаметром 32 миллиметра в Тобольске.Производились работы по армированию железобетонных колонн высотой более 12 метров, ответственные конструкции.  В остальных случаях,  таких как монтаж металлоконструкций не больших зданий, сварочные работы при устройстве фундаментов или армирования монолитных зданий, проверяющие корочки сварщиков смотрели для галочки.В паспорте сварщика прописаны  допуски на сварку. Клеймы ставятся   на сварках труб  высокого давления и сильнонагруженных конструкций.

Кем заполняется журнал сварочных работ

Согласно СНи. П 3.03.01-87 п 8.2 следит за качеством и приемкой сварочных работ лицо имеющее документ  о специальном образовании или подтверждение своей квалификации в НАКСе. У меня такого документа нет и я не имею права вести контроль по сварочным  работам.На практике было так,  я заполнял журнал сварочных работ на своем объекте, но расписывался потом инженерно-технический работник,  имеющий корочки по ведению и контролю сварочных  работ.

Как контролируются сварочные соединения

Об этом подробно можно почитать в этом же СНи. Пе п.8 «Контроль качества монтажных соединений. Если коротко  контроль заключается в проверке оборудование, сварочных материалов, инструментов, в визуальном осмотре на проверку геометрических размеров и формы швов, наличие трещин.Кроме визуального осмотра проверяются радиографическим или ультразвуковым методом 5% при ручной или механизированной сваркой и 2% при автоматизированной. Так же  в проекте могут быть указаны места  обязательного контроля.

Как заполнять журнал сварочных работ

На первой странице пишите адрес вашего объекта и его наименование, название вашей организации и фамилию имя отчество  производителя работ (если записи на фото плохо видно, кликните по нему оно откроется в большом масштабе).В следующем разделе «Данные о проверке технического состояние сварочного оборудования вносите данные сварочных аппаратов, с которыми вы будете работать. Далее «Данные о сварщиках здесь вам понадобятся копии их удостоверений,  записываете  фамилию, имя, отчество  полностью, разряд и номер клейма.И следующий раздел, который вы должны заполнять каждый день «Данные о производстве сварочных работ.  Как заполняется данный раздел можно увидеть на фото расположенном ниже.  +7 812 627 17 35+7 499 350 44 798 (800) 333-45-16 доб. 100ПРОИЗВОДСТВЕННАЯ ДОКУМЕНТАЦИЯ ПО МОНТАЖУ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ И ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ- ВСН 478-86 (утв-. Актуально в 2018 году

Форма 5 ЖУРНАЛ СВАРОЧНЫХ РАБОТ

N п/п	Номер сварного соединения по чертежам (исполнительным чертежам)	Характеристика стыка, мм, Д_н Х S марка стали или композиция марок сталей, ГОСТ, ТУ, N сертификата	Сварочные материалы (тип, марка, ГОСТ или ТУ, номер сертификата)	Номер журнала проверки качества сварочных материалов, регистрационные номера проверок	Подпись контролера о приемке стыка под сварку	Положение стыка (поворотное, неповоротное, вертикальное, горизонтальное)
Электроды

Рубрика:Журналы. Статья о том как правильно оформить журнал сварочных работ по действующим требованиям свода правил СП 70.13330.2012 «Актуализированная редакция СНи. П 3.03.01-87 «Несущие и ограждающие конструкции.

Форма журнала

С вступлением в силу СП 70.13330.2012 поменялась и форма журнала сварочных работ, хотя совсем немного, но все же. Документ указан в приложении Б свода правил.Журнал состоит из обложки, списка ИТР, списка сварщиков и таблицы из 13 пунктов.Электронную версию можете скачать по ссылке.

Инструкция по заполнению

Шаг 1. Необходимо заполнить обложку.Шаг 2. Составляем список ИТР.Шаг 3. Составляем список сварщиков.Шаг 4. Заполняем основную таблицу. Данную таблицу надо заполнять в день выполнения сварочных работ.

• В столбце №2 необходимо указывать наименование соединяемых элементов
• В столбце №3 — место или номер свариваемых элементов. Данные берем с проектной документации.
• В столбце №4 указывают должность, фамилию, инициалы и подпись того кто принимает узел под сварку. Обычно это ответственный производитель работ на объекте.
• В столбце №5 указывают применяемые сварочные материалы: проволока, флюс, электроды.
• В столбце №6 — погодные условия.
• В столбцах №7-8 данные на сварщика.
• В столбце №9 ставит подпись сварщик, выполнивший работу.
• В столбце №10 указывают фамилию и инициалы ответственного производителя работ.
• В столбце №11 ставит подпись руководитель сварочных работ.
• В столбце №12 делает отметку представитель испытательной лаборатории ИЛ.
• В столбце №13 пишут замечания производитель работ, либо представитель испытательной лаборатории.

Журнал сварочных работ как и все спецжурналы пронумеровывается, прошнуровывается и закрепляется печатью организации и регистрируется в органах государственного строительного надзора.Требования по выполнению сварочных работ при строительстве, реконструкции объектов капитального строительства приведены в п. 4. 8 и в разделе 10 СП 70.13330.2012.

Определения

Кто должен быть руководителем сварочных работ указано в п. 10.1.1 СП 70.13330.2012:Какие требования устанавливаются к сварщикам указано в п. 10.1.3 СП:Требования к испытательным лабораториям (ИЛ) указаны  в п. 10.1.11 СП:Про клеймо сварщика написано в п. 10.1.15 СП:Про требования к атмосферным условиям также указано в 10 разделе свода правил. Поэтому внимательно ознакомьтесь с данным разделом там есть все что нужно для заполнения журнала сварочных работ.Скачать бесплатно:

Запыление титульной страницы

Любой учетный журнал должен быть обязательно прошнурован. Концы шнуровки нужно вывести на лицевую часть, зафиксировать наклейкой с указанием точного количества страниц, всех данных о заполнителе и руководителе.Информация подтверждается подписями и печатью. Следует обратить внимание на правильное размещение печати. Она частично должна располагаться на наклейке, а другой половиной захватывать лист журнала.На титульной странице представлены все официальные данные:

• название организации и конкретного объекта,
• должность, фамилия с инициалами, подписью работника, который занимается заполнением журнала сварочных работ;
• название проектов и организаций, их разработавших;
• шифры;
• наименование производственной структуры, изготовившей металлоконструкции;
• название заказывающего предприятия и данные о его руководителе.

В нижней части титула справа указаны даты начала и окончания ведения документа. По центру расположены подписи руководителей, контролирующих состояние учетного документа о сварочных работах.

Внутреннее содержание

На следующих страницах журнала последовательно расположены списки в таблицах. Первый перечень представляет данные об инженерно-технических специалистах с обязательным указанием образовательного уровня, точного названия специальности, должности.Здесь же заполняются даты начала деятельности на данном объекте, подтверждения квалификации, завершения выполнения задания по сварочным работам.В следующий список журнала вносят данные о конкретных сварщиках с указанием фамилий, инициалов; уровня профессиональной квалификации; полной информации об удостоверении, подтверждающем право производства сварочных работ.Завершается строка записью о проведении предварительного контроля, пробного шовного соединения образцов. Работники высокой квалификации, имеющие право сварочной работы с личным клеймом, указывают его номерные знаки.Согласно образцу, представленному в нормативе Ф-56, далее в журнале нужно заполнить таблицу с представлением даты, смены, лаконичных характеристик детали, марки сплава.Здесь имеются колонки, в которых нужно указать обозначения на чертеже или номер элемента, с которым проведена сварочная работа; характер использованных вспомогательных материалов и полные данные о погоде в указанный момент времени, в случае если сварка проводилась на улице.Завершает журнал таблица с указанием информации о приемке работы. В ней содержатся выводы, замечания сварщикам, подписи с указанием исполнителя и работника, уполномоченного проконтролировать производственную операцию при проведении сварочных работ.

Занесение результатов проверок

В каждодневной практике контроль проводят в основном визуально. Внешний осмотр шва профессионалом позволяет увидеть дефекты на полученной поверхности, размеры которых превышают 0,1 мм. Заметным бывает присутствие вкраплений окисленных сплавов.Более тщательная проверка с применением люминесцентно-цветового исследования позволяет обнаружить капилляры, выходящие на поверхность. Внутренние полости минимальных размеров можно выявить посредством радиационных, магнитных, акустических испытаний. Контролировать каждый раз сварочную работу этими методами невозможно. Анализ проводится выборочно, с периодичностью, определяемой руководством и инспектирующими организациями. Результаты контрольных испытаний оформляют по форме, соответствующей стандартам. Данные о проверках также заносят в журнал.

Ответственность

Заполнять журнал нужно сосредоточено, имея при себе копии всех документов. Так, если в квалификационном удостоверении не указана автоматическая сварка, как разрешенный вид сварочной работы для данного сотрудника, он не имеет право выполнять такую технологическую операцию.Все записи постоянно контролируются при проверках. Усиленное внимание рекомендуется уделить внесению шифра с персонального клейма. Его имеют не все исполнители. Это показатель опыта, возможности персонала выполнять сложные сварочные работы в любых производственных обстоятельствах.Оформление документа серьезная обязанность, отображенная в должностных инструкциях уполномоченного мастера. Ответственный работник должен обязательно иметь минимум второй квалификационный уровень профильной общенациональной аттестации.Рядовые сварщики не обязаны заносить всю информацию самостоятельно, хотя на практике опытным рабочим эту процедуру иногда доверяют.В случае заполнения журнала рядовыми исполнителями работ, запись подписывает сотрудник с профильным инженерным образованием. Такая практика не соответствует законодательству, но часто воплощается в реальность на производстве.Ответственность за достоверность всех внесенных данных возлагается на руководство.

primerzapolneniya.ru

Сварочный формуляр на трубопровод образец — ССК

16.05.201800:1816 Мая 2018 00:18:38

svarochnyi-formuliar-na-truboprovod-obrazets.zip
