Как проверить электроинструмент

К переносному электроинструменту относятся устройства, используемые для строительства или ремонта, с питанием от электрической сети. Принадлежность к категории «переносные» определяет то, что к месту работы их доставляют без использования передвижных механизмов и грузоподъемных устройств. Они используются персонально силами одного или двух человек.

К переносному инструменту и приспособлениям относятся:

• инструменты с электродвигателем — электродрели, перфораторы;
• переносные светильники;
• электрические удлинители;
• трансформаторы и преобразователи для питания инструмента и переносных светильников, работающих от пониженного напряжения;
• пневматические и гидравлические инструменты;
• ручные инструменты, работающие от двигателей внутреннего сгорания;
• ручные пиротехнические инструменты.

Мы заострим внимание только на переносном электроинструменте.

Как организованы учет и испытания электроинструмента в организациях

Работая с электроинструментом, можно получить травму. Работник получает электрическую травму при неисправности электрической части. При работе в пожаро- или взрывоопасных зонах возникает пожар или взрыв. При использовании электроинструмента, учитывается класс защиты и требования правил по охране труда, определяющих порядок применения устройств соответствующего класса в помещениях, в зависимости от их опасности. Классы защиты маркируют цифрами 0, I, II или III.

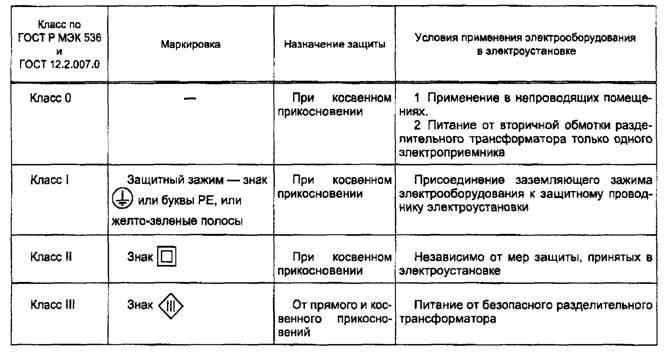

Классы защиты электроинструмента

Работники получают травмы не только из-за неисправной электрической части инструмента, но и при неисправной его механике.

Второй фактор риска – травмы, связанные с повреждениями механической части инструмента.

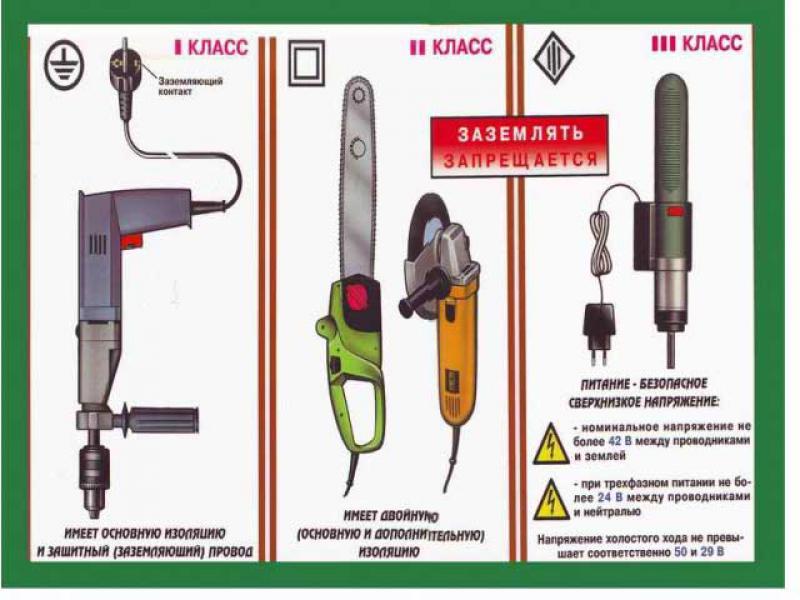

Как различать классы защиты электроинструмента

Если работник получил травму, фиксируется факт несчастного случая, проводится расследование, составляется акт. Если травма произошла в момент использования электроинструмента, потребуются доказательства его исправности. Правила ПТЭЭП и охраны труда требуют, чтобы инструмент проходил периодические испытания в установленном порядке. Результаты испытаний фиксируются в журнале. Так можно документально доказать, что за его состоянием следили. Если в результате расследования выяснится, что журнал или систематические записи в нем отсутствуют, виноватым в получении работником травмы автоматически становится работодатель.

Помимо испытаний, на предприятии или в подразделении разрабатывается инструкция по безопасной эксплуатации электроинструмента. С ней знакомят под роспись работников, использующих такой инструмент. Если травма получена в результате нарушения требований такой инструкции, вина автоматически перекладывается на травмированного работника. Если инструкции нет, или работник с ней не ознакомлен – работодатель ответит за травмы работника единолично.

Но вернемся к испытаниям. На предприятии назначается работник, ответственный за исправное состояние электроинструмента. Он выбирается из электротехнического (электроремонтного) персонала и должен иметь группу по электробезопасности III или выше. Если предприятие состоит из нескольких подразделения и есть трудности с централизованной проверкой электроинструмента, такие работники назначаются в каждом цехе.

Обязанности ответственного лица

Назначение ответственного работника обосновывается приказом по предприятию за подписью его руководителя.

В обязанности работника, ответственного за безопасную эксплуатацию переносного электроинструмента, входит ведение журнала учета и организация проверок и испытаний.

Журнал учета переносного электроинструмента

Необходимость сбора информации о наличии инструмента продиктована тем, чтобы не пропустить ни одного его экземпляра мимо процедуры испытаний. Иначе, чтобы ни одна единица не была позабыта. Для этого каждому инструменту присваивается инвентарный номер, наносимый на корпус инструмента несмываемой краской.

Обложка журнала и состав его граф представлена ниже.

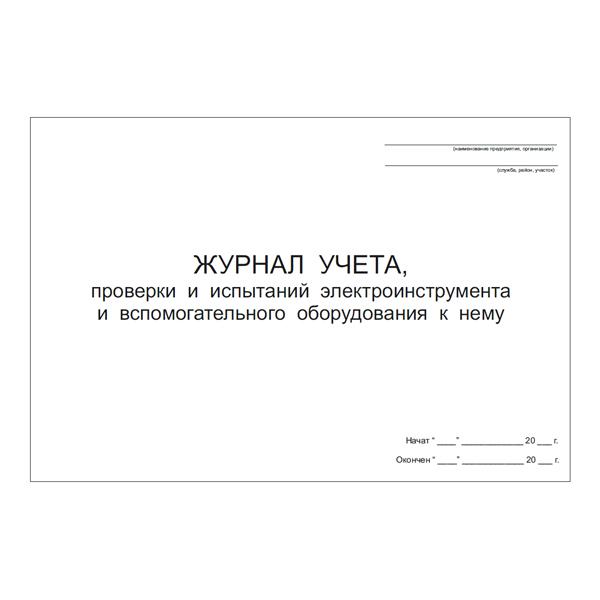

Обложка журнала учета

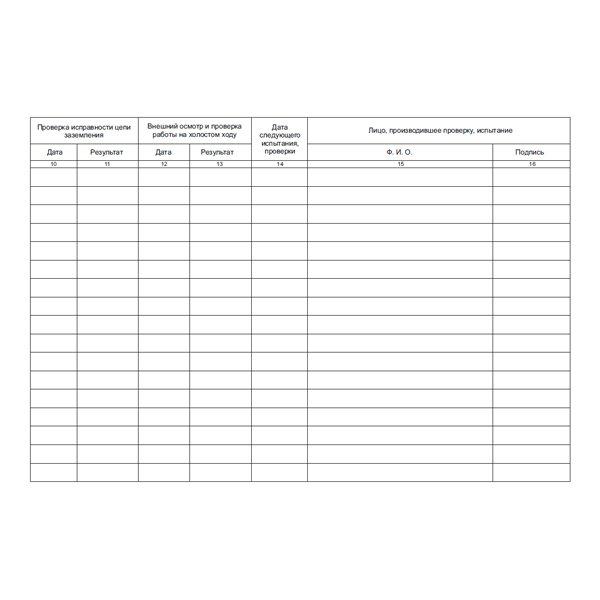

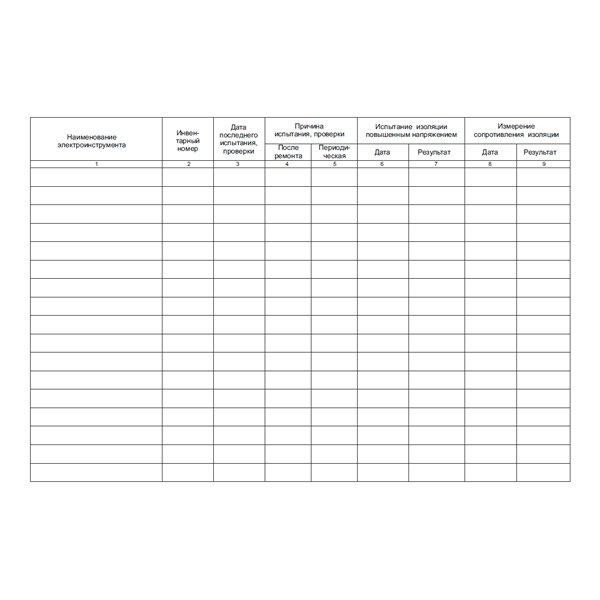

Для каждого инструмента целесообразно выделить одну страницу журнала. Так удобнее проследить историю его проверок и результатов испытаний.

В конце каждой строки, в которую записаны результаты проверки, ответственный за безопасную эксплуатацию электроинструмента ставит свою подпись.

Как испытывают электрифицированный инструмент

Периодические проверки и испытания электроинструмента проводят не реже 1 раза в 6 месяцев. Если инструмент на предприятии или в подразделении эксплуатируется интенсивно, то этот срок уменьшают. Новый срок испытания фиксируют изданием соответствующего распоряжения по предприятию.

После ремонта инструмента производят дополнительную (внеочередную) проверку и испытание.

Результаты испытаний фиксируются в журнале. Объем проверки следующий:

• внешний осмотр;
• работа инструмента на холостом ходу в течение времени, не менее 5 минут;
• измерение сопротивления изоляции;
• проверка цепи заземления.

Внешний осмотр электроинструмента

Перед осмотром корпус инструмента очищают от загрязнений, препятствующих объективной оценке его состояния. Первым делом проверяется наличие на корпусе инвентарного номера и соответствие характеристик инструмента сведениям в журнале.

Затем определяется состояние электрической вилки для подключения к сети. Проверяется отсутствие трещин, сколов, контакты не должны быть деформированы или подгоревшими. Неисправная вилка подлежит замене.

Следом за вилкой осматривают шнур питания. На всем его протяжении изоляция не должна быть нарушена. Он не должен быть перетянут или перекручен, отсутствовать участки с повышенной или пониженной гибкостью. Место входа шнура в электроинструмент должно быть защищено от перегиба исправной штатной защитой.

Проверяется работа выключателя питания без подсоединения к сети, его работа без применения повышенного усилия на нажатие. Фиксатор (при наличии) должен уверенно удерживать клавишу включения в нажатом положении. Снятие с фиксатора производится без задержек и заеданий.

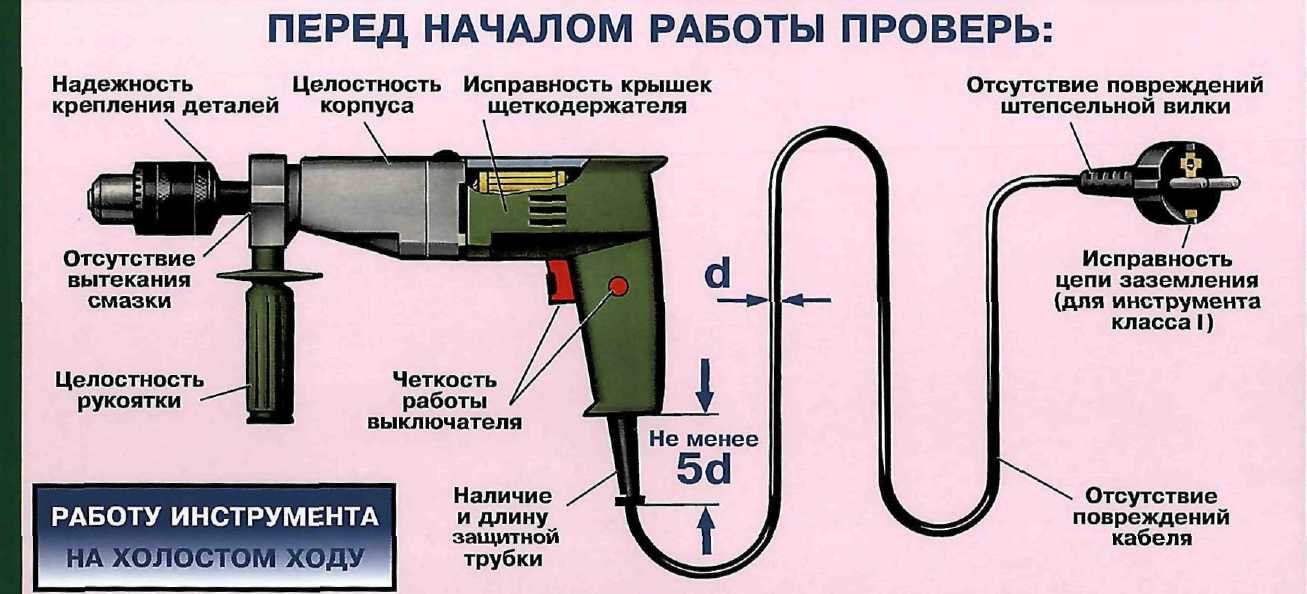

Внешний осмотр электроинструмента

При наличии вращающихся деталей проверяется их вращение от руки. При этом оцениваются посторонние звуки, отсутствие осевого люфта. Губки патронов электродрелей не должны быть изношены и повреждены. Нужно также попробовать установить сверло в дрель, диск в болгарку или поменять их. При этом проверяется работа крепящих и блокирующих устройств.

Проверяется целостность корпуса электроинструмента, отсутствие трещин и сколов, наличие предусмотренных конструкцией щитков, кожухов, ограничителей и другого защитного оборудования.

Проверка на холостом ходу

В ходе проверки выявляются возможные повреждения, износ механической части или неисправности электрической части инструмента.

Обращают внимание на:

• появление запаха горелой изоляции или перегретой смазки;
• искры или дым со стороны щеточного аппарата или обмоток;
• звуки, характерные при износе подшипников;
• нагревы корпуса.

Проверка сопротивления изоляции

Измерение выполняют специальным измерительным прибором – мегаомметром, на напряжение 500 В. Длительность приложения испытательного напряжения от мегаомметра – 1 минута.

Перед применением прибора убеждаются в его исправности. Для этого им выполняют два контрольных измерения:

Схема измерения	Измеренное значение
Щупы прибора разомкнуты и удерживаются в воздухе	Максимально возможные показания прибора
Щупы прибора замкнуты между собой	0 МОм

Измерения сопротивления изоляции выполняют при нажатой кнопке «Включено» электроинструмента. Испытательное напряжение прикладывают между корпусом изделия и любым проводником питания. Измеренное значение не должно быть ниже 0,5 МОм.

Для испытания удлинителей проводят три измерения, подключая щупы мегаомметра между:

• проводниками нуля и фазы;
• нулем и заземляющим проводником;
• фазой и заземляющим проводником.

Для понижающего трансформатора измеряется сопротивление изоляции первичной и вторичной обмоток относительно корпуса и между собой.

Испытание мегаомметром преобразователей напряжения выполняют согласно инструкции завода-изготовителя, так как в них содержатся полупроводниковые приборы.

Проверка цепи заземления

Проверка нужна только для инструментов с классом защиты I, имеющих штепсельную вилку с заземляющим контактом. Через него корпус устройства соединяется с шиной РЕ питающей сети. Измерение выполняют между корпусом и заземляющим контактом вилки. Результат не должен превышать 0,5 Ом.

Для измерений используют специальные омметры, не просто измеряющие сопротивление, но и подающие при этом в тестируемую цепь некоторый ток.

Мегаомметры и омметры проходят в установленные сроки метрологическую поверку, а измерения выполняться сертифицированной электротехнической лабораторией.

Оцените качество статьи. Нам важно ваше мнение:

electric-tolk.ru

Проверка электроинструмента: периодичность, сроки, методика

Любое строительство и ремонт не обходится без ручного инструмента, это упрощает и ускоряет его выполнение. При этом чаще всего используется именно переносной электроинструмент как самый надёжный и мобильный. Электрическая энергия одна из самых распространённых по всему миру, она используется и в бытовых условиях и производственных. Однако, не каждый мастер знает, что электрический инструмент необходимо регулярно проверять, чтобы он не стал причиной несчастного случая, связанного с поражением человека электрическим током или же взрыва (пожара) при работе в опасных пожароопасных условиях. В этой статьей мы расскажем, как выполняется проверка электроинструмента, с какой периодичностью это должно делаться и кто должен заниматься данным видом работ.

Классификация электроинструмента по электробезопасности

При эксплуатации электрического инструмента стоит знать, что он согласно действующему ГОСТу делится на несколько классов защиты. От этого напрямую зависит и проверка переносного электроинструмента, его периодичность и методика.

• 0 — имеет только рабочую изоляцию без заземляющих устройств и соединений;
• 01 — присутствует рабочая изоляция и заземляющий элемент, однако сам шнур, которым снабжен инструмент, провода заземления не имеет;
• 1 — имеет рабочую изоляцию и заземляющий элемент, который подключен через кабель имеющий соответствующий вывод;
• 2 — оснащён двойной изоляция, то есть изолирована электропроводка и токоведущие части, а также корпус выполнен из диэлектрического материала;
• 3 — этот класс электроинструмента подключается на пониженное безопасное напряжение — не больше 42 Вольт, при этом заземлению аппараты не подлежат.

Чаще всего в быту и на предприятии рабочие применяют именно электроинструмент 2 класса, так как он обладает достаточной изоляцией чтобы человек не был травмирован.

Методика проверки инструмента

Разрешается применять бытовой и производственный электроинструмент, прошедший проверку. Для этого разработан чёткий алгоритм, который нужно соблюдать каждому желающему поработать ним. При этом нужно чётко понимать разницу между поверкой и проверкой.

Поверка — это испытания, которые проводятся в специальных лабораториях, находящихся на каждом крупном предприятии. В состав испытаний входят:

1. Определение наличия и исправности цепи заземления путём применения специального омметра — один конец прибора подключается к выводу на вилке, а другой к заземлению, находящемся на самом инструменте. Измерения должны показать не более 0,5 Ом, что удовлетворяет условия безопасности использования инструмента.
2. Измерение на целостность и качество изоляции проверяется мегаомметром при напряжении не больше 500 В для электроинструмента, рассчитанного на рабочее напряжение 220 В. Крутить его можно не быстро, этого будет достаточно чтобы увидеть сопротивление изоляции инструмента. При этом обязательно нужно не забыть нажать кнопку, включающую электрический инструмент. Прибор должен показывать сопротивление изоляции больше 500 кОм, если это значение меньше — работа с ним запрещается.
3. Дальше проводиться пробное испытание его при работе на холостом ходу в течение 5–7 мин.

Также может осуществляться проверка электроинструмента повышенным напряжением. При этом инструмент, напряжением до 50 Вольт проверяется испытательным напряжением 550 В. Если инструмент рассчитан на напряжением выше 50 В, но при этом мощность до 1 кВт, испытательное напряжение должно быть 900 В, выше 1 кВт — 1350 В. Испытания проводятся в течении 1 минуты.

Проверка — осуществляется путём визуального контроля и осмотра. Проверить нужно не только корпус, но и шнур, соединяющий его с источником электроэнергии. Обращать внимание необходимо на:

1. Целостность корпуса, это могут быть трещины и проломы.
2. Питающий кабель, там не должно быть видимых пересыханий, повреждений, перетираний, а также следов подгорания и нагрева. Особое внимание стоит обращать и проверить места входа электрического шнура в корпус и к вилке.
3. Осматривается и проверяется на целостность вилка и её контактная часть, которая будет включаться в сеть.

Проверка должна выполняться перед началом работы, и перед включением после перехода на другое рабочее место. Естественно, профессиональная лабораторная поверка выполняется только на крупных предприятиях и фирмах, в бытовых условиях работнику хотя бы перед работой стоит внимательно осмотреть взятый в руки электроинструмент.

Если говорить о том, какие сроки поверки электроинструмента, то согласно существующим нормативным правилам периодическая поверка инструмента должна быть не реже чем через каждый год, а проверять электроинструмент необходимо, как указывалось ранее, перед каждым его применением. Если ручное электрооборудование используется в экстремальных климатических и производственных условиях, то рекомендуется проверять его мегаомметром хотя бы раз в 10 дней.

Важный момент! При проверке инструмента на предприятии прежде всего нужно смотреть на дату проведения испытания. Если дата просрочена либо вообще отсутствует бирка об испытании электроинструмента, то эксплуатировать его запрещено — его необходимо изъять и сдать на испытание.

Оформление и учёт проверки

Электроинструмент, использующийся на предприятиях в профессиональных целях, должен быть пронумерован и занесён в журнал учёта. Руководством предприятия и структурного подразделения необходим организован чёткий учёт за хранением, эксплуатацией и проверкой ручного электрооборудования. Вся необходимая информация фиксируется в специальном подготовленном журнале, а по результатам проверки и поверки выдаётся соответствующий протокол. И также обязательным мероприятием, обеспечивающим безопасность работы данным оборудованием, является квалифицированный инструктаж персонала с проверкой знаний, в котором озвучивается под подпись методы проверки, а также правила пользования с ним. Одним из важных критериев проверки и безопасной работы является применение и вспомогательного оборудования, такого как переноски и удлинители. Их проверять тоже нужно раз в год и обеспечить это — прямая обязанность лица, ответственного за электрохозяйство.

Как показывает практика и статистика, кто проводит хотя бы регулярный качественный осмотр, реже попадает под смертельно опасное напряжение. Особенно нужно быть внимательным при производстве работ во влажных помещениях (подвалах, ванных и т. д) и при отсутствии в системе питания современного УЗО (устройство защитного отключения), быстро реагирующего на пробои в цепи.

Напоследок рекомендуем просмотреть полезно видео, на котором показывается, как проверить качество электрического инструмента перед его покупкой:

Вот по такой технологии осуществляется проверка и испытания электроинструмента. Теперь вы знаете, кто проводит проверочные работы и с какой периодичностью!

Будет полезно прочитать:

Нравится(0)Не нравится(0)

samelectrik.ru

Проверка электроинструмента: необходимость и периодичность

Оглавление: [скрыть]

• Поверка и проверка электрического инструмента
  • Сроки проверки электроинструмента
  • Проверки электроинструмента при профессиональном использовании
  • Проверки бытового электроинструмента

Инструменты можно условно разделить на 2 вида:

• приводимые в действие усилиями пользователей;
• приборы, в которых для обеспечения необходимых рабочих функций используются энергии от дополнительных сторонних источников.

Осмотр или проверка электроинструмента осуществляется регулярно раз в полгода.

Из последнего вида наиболее распространенными и опасными являются ручные электроинструменты. Объединяющие в своей конструкции механическую и электрическую части, они при их неумелой эксплуатации могут являться источником возможной травмы для пользователей.

Поэтому каждый оператор таких устройств должен понимать необходимость проверки и знать, как следует проводить проверку и испытание электроинструмента, которым он собирается пользоваться.

Поверка и проверка электрического инструмента

Существуют правила охраны труда, описывающие алгоритмы подготовки к работе и использования разнообразных приспособлений и устройств, питающихся от электрической сети. Для всего существующего перечня таких механизмов наиболее серьезную опасность для пользователей представляют их токоведущие части, которые могут при касании к ним поразить человека ударом электрического тока. Для того чтобы избежать возможности подобных опасных касаний, современные инструменты с электрическим приводом выпускаются с двойной электрической изоляцией, ограждающей токоведущие элементы устройств. Кроме того, такие приспособления выпускаются со встроенными в электропитающий кабель заземляющими жилами, выведенными на соответствующий контакт электрической вилки.

Параметры проверки электроинструмента перед началом работы.

Тем не менее даже при работе с современным электрооборудованием необходимо соблюдать разработанные условия безопасной эксплуатации, в которые входят их поверка и проверка.

Суть приведенных терминов в следующем:

1. Проверки электроинструмента включают в себя визуальный осмотр всего устройства с обследованием целостности его корпуса, фиксацией сколов, проломов и трещин, а также с осмотром электропитающего прибор кабеля на предмет обнаружения потертостей и повреждений целостности изоляции жил. Одновременно проверяется целостность электрической вилки шнура и качество ее контактов.
2. Поверка ручного электрооборудования — это более объемная, углубленная проверка с определенной периодичностью. Для нее жестко установлен размер максимально возможного интервала между предыдущей и последующей проверкой.

Поверка включает в себя:

1. Определение целостности заземляющей жилы питающего кабеля путем измерения ее омметром, подключаемым к «земляному» контакту электрической вилки кабеля и точке «земля» в самом устройстве.
2. Измерение изоляции электропроводящих жил питающего кабеля высоковольтным прибором — мегомметром (выходное напряжение до 500 В) — относительно «земляного» контакта на штепсельной вилке при нажатой кнопке включения устройства.
3. Контроль работы устройства на холостом ходу в течение нескольких минут (не менее 5). Измерение сопротивления изоляции мегомметром проводится в течение 1 минуты, причем полученная величина не должна быть менее 0,5 МОм. При поверке обязательно проводятся все действия, соответствующие алгоритму обычной проверки электроинструмента.

Вернуться к оглавлению

Сроки проверки электроинструмента

Принципиальная схема стенда для проверки и испытания электроинструмента.

Существующими нормативными документами наибольший промежуток между очередными проверками электроинструмента определен в 6 месяцев. Для производств (строительных предприятий), на которых условия применения электроинструмента осложнены воздействием внешних факторов (перепадом температур, пылью, воздействием агрессивных сред), промежуток между плановыми проверками уменьшается до 10 дней.

Нужно понимать, что выражение «не реже чем» означает только то, что чаще производить проверку можно, а увеличивать установленный межпроверочный интервал запрещено.

Вернуться к оглавлению

Проверки электроинструмента при профессиональном использовании

На предприятиях, в организациях и разного рода структурах, использующих электроинструменты в профессиональных целях, должен быть организован четкий учет наличия, выдачи, проверки и ремонта таких устройств. Как правило, руководством структурного подразделения официально назначается работник, на которого возлагается вся полнота ответственности за учет, хранение, выдачу и проверку (как текущую, так и плановую) имеющихся электроинструментов. Вся необходимая информация по ним ответственным работником заносится в журнал установленной формы.

Текущая проверка подобных приспособлений, выдаваемых для производства соответствующих работ, проводится совместно выдающим и принимающим работниками. При возврате инструмента после окончания работ проверяющие действия проводятся в аналогичном порядке. Выявленные проверкой повреждения официально фиксируются для последующего принятия мер по их ликвидации.

Правила по эксплуатации электроинструмента.

Если такие устройства немногочисленны и без организации централизованного хранения закреплены за конкретными специалистами, обязательную проверку инструмента перед применением должен осуществлять работник, которому поручено выполнение задания с применением электроинструмента.

При обнаружении нарушений в крепеже корпуса или в его целостности, как и в случае повреждения питающего кабеля или его штепсельной вилки, а также при ненормальной работе инструмента на холостом ходу (искрение щеток электродвигателя устройства) инструмент не допускается к использованию. Если своими силами (имея на это соответствующий допуск) нет возможности устранить выявленный дефект, то устройство должно быть изъято из эксплуатации, о чем следует оперативно сообщить сотруднику, отвечающему за учет и проверку электроинструмента по структурному подразделению.

Слова о допуске имеют далеко не праздный характер, так как работа с электроприборами и их частями не каждому работнику разрешена исходя из правил охраны труда и требований по электробезопасности.Отсюда следует, что проведение плановой проверки электроинструмента, при которой на его открытых токоведущих частях осуществляется контроль над сопротивлением изоляции с использованием высоковольтных измерительных приборов, не может быть поручено любому свободному работнику подразделения. Такую проверку могут проводить либо специалисты, имеющие соответствующую группу допуска по электробезопасности и необходимый практический навык подобных работ, либо специальные подразделения, предназначенные для таких целей.

Вернуться к оглавлению

Проверки бытового электроинструмента

Безусловно, указанные выше нормативы и алгоритмы проверок разработаны применительно к профессиональному использованию электрооборудования и являются обязательными для исполнения в профессиональной среде, за чем следят соответствующие специалисты по охране труда. В бытовых условиях все вопросы проверки электроинструмента и ответственность за негативные последствия, возникающие из-за несоблюдения установленных правил и норм, ложатся на собственника подобных устройств.

В домашних устройствах рекомендуется наряду с соответствующей нормативной документацией руководствоваться здравым смыслом, который подсказывает, что использование неисправного электроинструмента чревато серьезными неприятностями. Поэтому так же, как и на производстве, в домашних условиях электроинструмент необходимо проверять каждый раз перед началом его применения.

Процесс проверки следует проводить полностью в соответствии с установленным для электроинструмента регламентом: контролировать надежность крепления частей устройства, целостность элементов его корпуса, отсутствие повреждений на питающем устройство кабеле и его электрической вилке, а также нормальность работы инструмента без нагрузки. После окончания использования устройство следует подготовить к дальнейшему хранению, для чего оно должно быть аккуратно очищено от остатков рабочей деятельности, пыли и грязи. Если электроинструмент в доме большей частью хранится, нежели используется, рекомендуется минимум один раз в квартал включать его на несколько минут без нагрузки.

Плавный пуск электроинструмента.

Поверку бытового электроинструмента рекомендуется осуществлять по алгоритму, разработанному для профессиональных устройств. Однако временной промежуток между периодическими проверками может быть выбран больше, чем нормативный полугодичный интервал. При редком использовании такого инструмента его поверку можно проводить один раз в год. Старение материалов, из которых изготовлено такое приспособление, их физический износ обусловливают снижение изначального качества изделия, в том числе и понижение сопротивления изоляции электроинструмента. Поэтому, проводя указанную периодическую проверку, владелец устройства получает возможность своевременно обнаружить это понижение.

Однако как для профессиональных структур, так и для домашних условий действует одинаковое требование к людям, которые привлекаются к поверке бытового электроинструмента: они должны быть специалистами, имеющими соответствующий допуск к указанной работе. Оптимальным решением в данном случае может быть обращение в специализированную организацию или на предприятие, проводящее поверку своих электроинструментов.

Владельцам бытовых электроинструментов настоятельно рекомендуется выполнять установленные виды проверок, не отказываясь от них. Вполне возможно, что выявленные при проведении проверки и вовремя устраненные отклонения в работе устройства сберегут пользователю электроинструмента здоровье, не говоря уже о жизни.
