Форма под – 1 «Журнал учета стационарных источников загрязнения и их характеристик». Журнал под 1

Форма под – 1 «Журнал учета стационарных источников загрязнения и их характеристик»

(правая сторона)

тип источника - Организованный

_______ _____________

высота диаметр

Время работы источника (группы источников), ч/сут	Количество загрязняющих веществ, отходящих от источника (группы источников), т/сут	В том числе:			Фактическая мощность выброса загрязняющего вещества, г/с	Метод определения	Подпись ответственного
		Поступает на очистку	из них:
			Уловлено и обезврежено	Выброшено в атмосфе-ру
10	11	12	13	14	15	16	17

Количество уловленных и обезвреженных загрязняющих веществ, отходящих от источника, определяется как разность граф 11 и 14 (при проведении непосредственных замеров). В случае использования расчетных методик определения значений граф 12-14, графу 13 заполняют, исходя из КПД используемого пылегазоочистного оборудования. Проектный КПД берется из проекта газоочистной установки или из техпаспорта. Фактический КПД определяется следующим соотношением:

КПД= (1-(Свых*Увых)/(Свх*Увх))*100%, где:

Свх и Свых – концентрации (г/м3) загрязняющих веществ соответственно до и после очистки по результатам замеров;

Увх и Увых – расход газовоздушной смеси в единицу времени (м3/с) на входе и выходе установки соответственно.

Типовая форма ПОД-1 универсальна и может быть заполнена на любом объекте. Однако, в некоторых случаях, для отдельных источников выбросов на газотранспортных объектах, учитывая специфику производства, удобнее применять видоизмененнные таблицы, которые выполняют те же функции, что и типовые формы ПОД-1 (табл. 4.2, 4. 3).

При заполнении формы ПОД-1, по результатам замеров на газоперекачивающих агрегатах, необходимо учитывать специфику технологического процесса. Основными параметрами, связанными с выбросами дымовых газов в атмосферу, являются теплотехнические характеристики ГПА, при этом возможно заполнение видоизмененной формы ПОД-1 (табл. 4. 2). В верхней части таблицы указывается тип ГПА и его технические характеристики на номинальном режиме работы агрегата (по данным технической документации на ГПА) и установленный норматив выброса загрязняющих веществ, поступающих в атмосферу из данного источника (по данным проекта ПДВ).

В графах 2-6 приводятся замеряемые и расчетные характеристики работы ГПА. Расчетные характеристики в графах 5 и 6 определяются в соответствии с СТО Газпром 2-3.5-038-2005 «Инструкция по проведению контрольных измерений вредных выбросов газотурбинных установок на компрессорных станциях».

В графе 8 указывается концентрация загрязняющего вещества, полученная по результатам замера.

В графе 9 приводится фактическая мощность выброса загрязняющего вещества, которая рассчитывается как произведение расхода сухих продуктов сгорания (гр.6) на концентрацию загрязняющего вещества (гр.8).

В графе 10 отражается время работы источника в сутки, а в графе 11 – количество загрязняющего вещества в сутки, которое рассчитывается по формуле:

М = N*3600*Т*10-6 , где

М - количество загрязняющего вещества, тонн/сут;

N – фактическая мощность выброса загрязняющего вещества, г/с;

Т – время работы источника, час/сут.

Таблица 4.2

studfiles.net

Пример составления отчетности по форме ПОД-1

Подробности Просмотров: 12236

На территории объекта «Площадка №1» предприятия ООО «Пример» расположен столярный цех. В нем 8 деревообрабатывающих станков и газопылеулавливающая установка марки «Циклон Гипродревпром», для улавливания древесных отходов с диаметром входного патрубка 0,4 м и диаметром 0,45 м на выходе. Цех работает 8 часов в день. Составим отчет по форме ПОД-1 для этого цеха.

Для того чтобы начать вводить данные в форму ПОД-1, необходимо сначала описать стационарный источник выбросов.

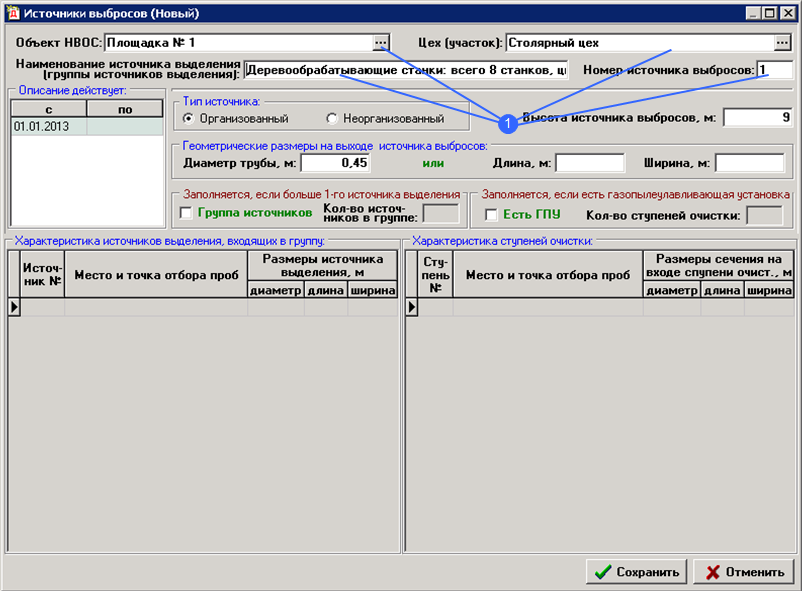

1. Откройте журнал документов «Источники выбросов» и добавьте новый документ. Это можно сделать с помощью пункта меню «Действия» или клавиши <Insert> или щелчком мышки по кнопке - «Добавить документ (Ins)». Откроется экранная форма «Источники выбросов (новый)». Начинается заполнение документа с поля «Объект НВОС», которое можно выбрать из документа «Объекты НВОС» с помощью кнопки - выбираем объект Площадка № 1. Далее следует ввести наименование цеха или участка, на котором расположены источники выбросов – вводим значение вручную «Столярный цех» (если цех или участок уже вводились ранее, значение можно выбрать по кнопке ). Затем введите наименование и номер источника в соответствующих полях.

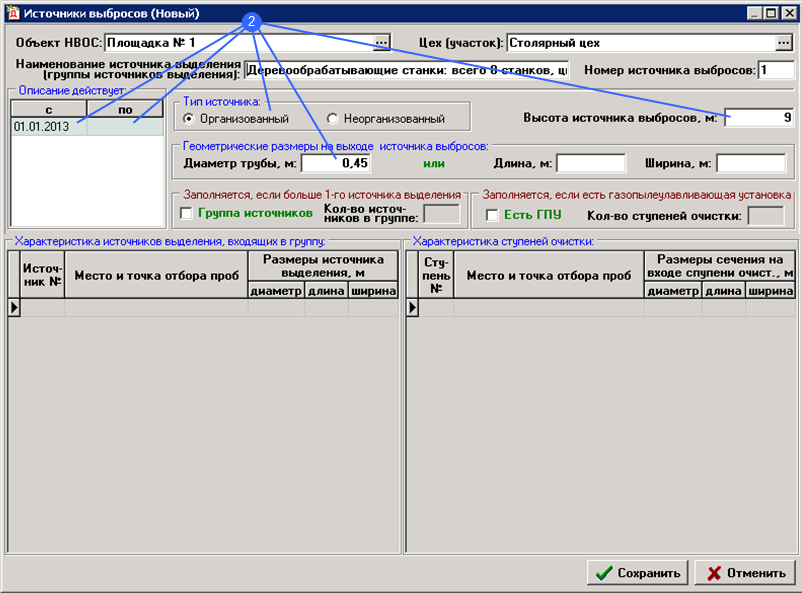

2. Теперь переходим к описанию параметров источника выбросов. Эти параметры могут со временем изменяться, поэтому в окошке «Описание действует» укажите период действия данного описания. Введите дату начала периода в формате дд.мм.гггг. Дату можно ввести вручную или выбрать по календарю с помощью кнопки . Данное описание источника, которое мы вводим еще действует, поэтому дату окончания периода вводить не нужно. Щелчком мыши выберите тип источника: «Организованный». Далее укажите высоту источника в метрах и геометрические размеры на выходе, как на рисунке ниже.

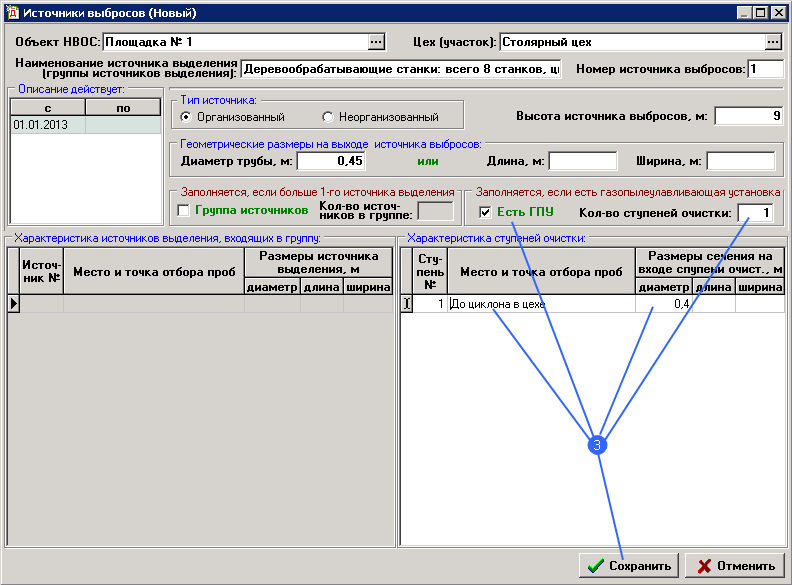

3. В нашем примере есть газопылеулавливающая установка, поэтому в поле «Есть ГПУ» щелчком мыши установите галочку. При этом в поле «Кол-во ступеней очистки» автоматически будет установлено значение 1, а в таблице «Характеристика ступеней очистки» появится 1 строка, которую нельзя ни удалить, ни добавить. В строках таблицы заполните колонку «Место и точка отбора проб», и диаметр сечения на входе ступени очистки. На этом ввод источника окончен, нажмите кнопку

.

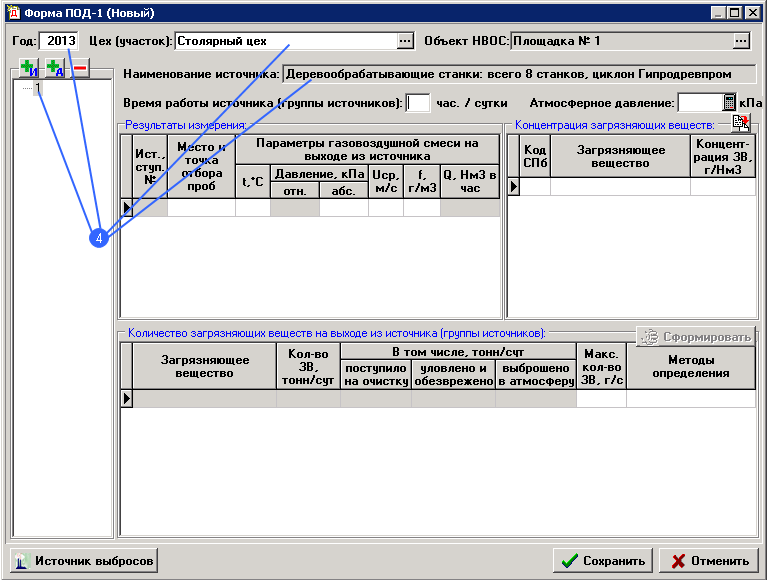

4. Теперь можно приступить к вводу документа «Форма ПОД-1». Откройте журнал документов «Форма ПОД-1» и добавьте новый документ. Это можно сделать с помощью пункта меню «Действия» или клавиши <Insert> или щелчком мышки по кнопке - «Добавить документ (Ins)». Откроется экранная форма «Форма ПОД-1 (новый)». Начинается заполнение документа с поля «Год». Автоматически устанавливается текущий год. Можно изменить вручную. Далее следует заполнить поле «Цех (участок)». Выберите нужное значение из документа «Источники выбросов» с помощью кнопки

. После ввода цеха поля «Объект НВОС» и «Наименование источника» заполнятся автоматически из документа «Источники выбросов». А в окошке, в левой части документа появится номер источника выбросов.

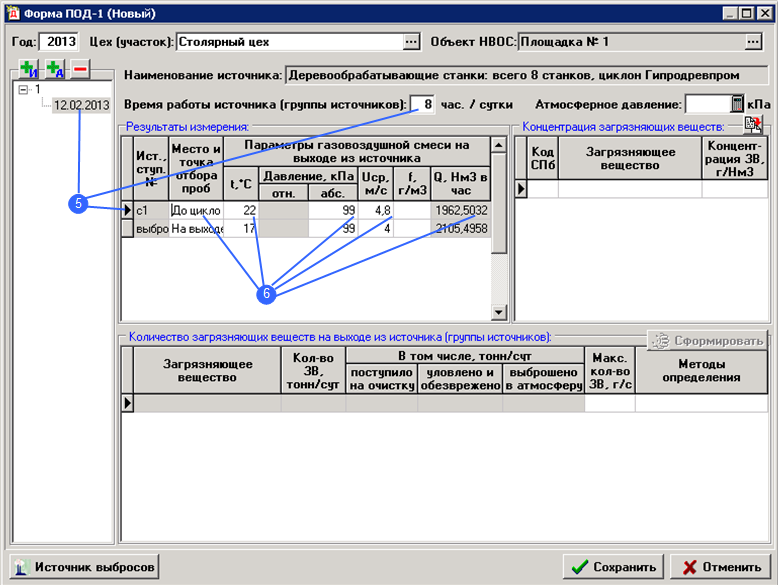

5. Введите дату измерения в левом окошке документа по выбранному номеру источника выброса. Для этого щелкните мышкой по номеру источника и нажмите кнопку (Добавить дату измерения). В появившемся окошке введите дату или выберите ее по календарю, нажав кнопку справа от поля даты.

Теперь нажмите кнопку (применить).

Дата попадет в окошко, а в таблице «Результаты измерения» появится две строки (зависит от описания источника). Данные строки нельзя ни добавлять ни удалять.

Введите время работы источника (группы источников) в часах за сутки.

6. Далее заполните все «белые» колонки в таблице «Результаты измерения» в каждой автоматически сформированной строке.

Колонка «Место и точка отбора проб» - если поле не заполнилось автоматически, введите текст вручную.

Колонка «t, °C» - укажите температуру газовоздушной смеси.

Колонка «Давление абс.» - введите абсолютное давление. Давление должно быть задано в кПа. Если вы измеряете в других единицах, нажмите кнопочку

справа от вводимого поля, появится окошко «Перевод давления в кПа».

Колонка «Uср, м/с» - укажите среднюю скорость газа по сечению газохода в м/с.

Колонка «Q Нм3 в час» - объем сухой газовоздушной смеси при нормальных условиях, рассчитывается автоматически и вручную не корректируется.

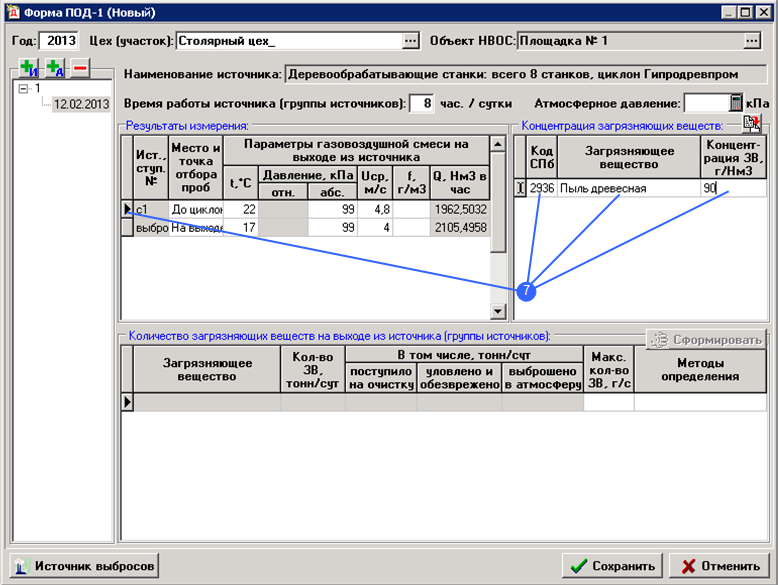

7. Теперь для каждой строки таблицы «Результаты измерения» заполните таблицу «Концентрация загрязняющих веществ». Установите курсор на первую строку в таблице «Результаты измерения» и в таблице «Концентрация загрязняющих веществ» введите загрязняющее вещество, в нашем случае это «Пыль древесная». Это можно сделать, указав в первой колонке код загрязняющего вещества «2936» или во второй колонке выбрать пыль древесную из справочника «Вещества, загрязняющие воздух (СПб)» (справочник открывается с помощью кнопки ). В колонке «Концентрация ЗВ г/Нм3» укажите концентрацию выбранного загрязняющего вещества – 90 г/Нм3.

8. Перейдите ко второй строке в таблице «Результаты измерения» и щелкните мышкой по кнопке - «Добавить выбранные вещества». В таблице «Концентрация загрязняющих веществ» появится строка с загрязняющим веществом «Пыль древесная». В колонке «Концентрация ЗВ г/Нм3» укажите концентрацию вещества – 30 г/Нм3.

9. После того как Вы заполнили все вышеперечисленные поля и таблицы, щелкните по кнопке . Программа выполнит расчет и заполнит таблицу «Количество загрязняющих веществ на выходе из источника (группы источников)». Вручную ни добавлять, ни удалять вещества в данной таблице нельзя.

После расчета необходимо заполнить колонки «Макс. кол-во ЗВ» и «Методы определения». В первой из этих колонок укажите максимальное количество по каждому загрязняющему (вредному) веществу в выбросе. Максимальное количество указывается в граммах в секунду и берется из выданных разрешений на выброс (ПДВ, ВСВ). Методы определения введите вручную или выберите из списка ранее введенных значений.

На этом ввод формы ПОД-1 окончен, нажмите кнопку .

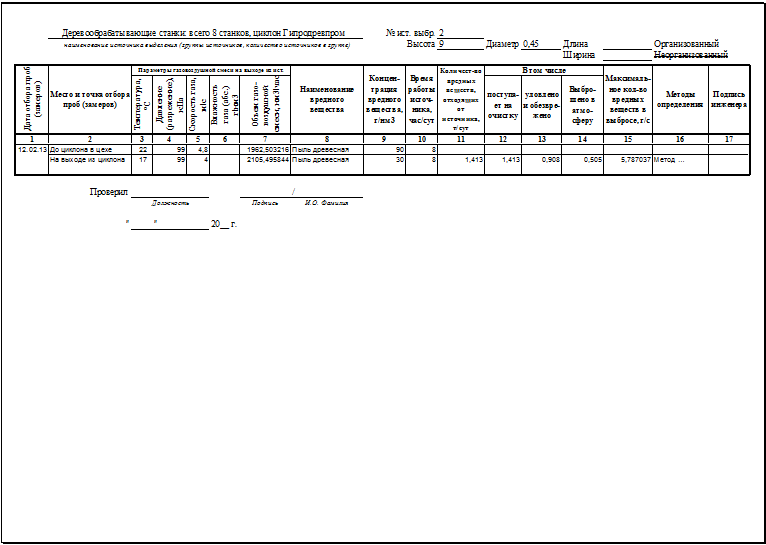

10. Для создания бумажной копии журнала учета по форме ПОД-1 необходимо распечатать титульный лист и отдельные листы на каждый источник выделения (группу источников) с результатами измерения.

Титульный лист распечатывается на один год по каждому цеху (участку) в отдельности. Для его распечатки необходимо открыть журнал документа «Форма ПОД-1», выбрать в журнале строку с нужным цехом (участком) и щелкнуть мышкой по кнопке - «Печать документа (Ctrl+P)». Откроется окно с перечнем печатных форм. Выберите отчет «Титульный лист ПОД-1» и нажмите кнопку . Откроется MS Word, со сформированным титульным листом для выбранного в журнале цеха (участка). Титульный лист следует печатать один раз в начале года.

Отдельные листы формы ПОД-1 распечатываются по мере проведения замеров параметров источников загрязнения и данных обработки результатов лабораторного анализа отобранных проб. Откройте журнал документа «Форма ПОД-1», выберите в журнале строку с нужным цехом (участком) и щелкнуть мышкой по кнопке - «Печать документа (Ctrl+P)». Откроется окно с перечнем печатных форм. Выберите отчет «Форма ПОД-1» и нажмите кнопку . Откроется окно для ввода параметров отчета. Выберите источник выбросов и период даты измерения, для которых нужно распечатать листы формы ПОД-1, и щелкните мышкой по кнопке . Откроется MS Excel с содержимым отчета.

По окончании года титульный лист и отдельные листы формы ПОД-1 прошиваются и заверяются подписью и печатью предприятия.

Добавить комментарий

www.airsoft-bit.ru

Форма под-1 «Журнал учета стационарных источников загрязнения и их характеристик» (газоперекачивающий агрегат)

(левая сторона)

____________________________Газоперекачивающий агрегат тип

Расход продуктов сгорание на номинальном режиме ­­­Q02, нм3/с____________

Абсолютное давление за осевым компрессором на номинальном режиме Р04 , кг/см2 ____________

Номер источника выбросов_______________

Установленный норматив выброса ЗВ, г/с

NO2 _______________________

NO _______________________

CO _______________________

Дата отбора проб	Теплотехнические параметры, ГПА					Наименование загрязняющего вещества	Концентрация загрязняющего вещества, г/нм3
	Барометрическое давление, В, кг/см2	Температура воздуха на входе в осевой компрессор, t3, 0С	Абсолютное давление воздуха за компрессором высокого давления, Р4 , кг/см2	Коэффициент соотношения сухих и влажных продуктов, Кв	Расход сухих продуктов сгорания, Q2, нм3/с
1	2	3	4	5	6	7	8

Продолжение таблицы 4. 2

Форма под – 1 «Журнал учета стационарных источников загрязнения и их характеристик» (газоперекачивающий агрегат)

(правая сторона)

___________ _____________ тип источника - Организованный

Высота Диаметр

Фактическая мощность выброса загрязняющего вещества, г/с	Время работы источника, ч/сут	Количество загрязняющего вещества, отходящего от источника (группы источников), т/сут	Метод определения	Подпись ответственного
9	10	11	12	13

Таблица 4.3

Форма под-1 «Журнал учета результатов измерений уровня загрязнения атмосферного воздуха» (санитарно-защитная зона)

Дата отбора проб	№ точки контроля	Контролируемый показатель	Методика определения	Метеорологические условия	Фактическая концентрация загрязняющего вещества, мг/м3	Установленный норматив ПДК, мг/м3	Подпись ответственного
1	2	3	4	5	6	7	8

В большинстве филиалов Общества, осуществляется контроль уровня загрязнения атмосферного воздуха на границе санитарно-защитной зоны объектов, в данном случае целесообразнее заполнение видоизмененной формы ПОД-1 (табл. 4. 3).

В графах 1-4 отражаются данные по точке контроля, характеризующие дату отбора пробы, номер точки, контролируемый параметр и метод определения.

В графе 5 указываются метеорологические условия (скорость, направление ветра и температура окружающей среды) на момент отбора пробы в контролируемой точке.

В графе 6 фиксируется фактическая концентрация контролируемого показателя, полученная по результатам замера.

Изменение типовой формы первичного учета выбросов загрязняющих веществ в атмосферу ПОД-1 проведено с целью снижения трудоемкости заполнения формы.

Форма ПОД-2 «Журнал учета мероприятий по охране воздушного бассейна» (табл. 4.4) является первичным документом, позволяющим свести воедино направления работы газотранспортных объектов по снижению выбросов, загрязняющих атмосферный воздух. Форма применяется для учета выполнения объектами газотранспортной сети мероприятий, разработанных для обеспечения выполнения воздухоохранного законодательства.

Для каждого объекта учета отводится отдельная страница, а мероприятия заносятся по строкам.

В графе 1 указывается конкретное наименование промышленного производства (технологического процесса, линии, оборудования и др.), на котором осуществляется воздухоохранное мероприятие.

В графе 2 указывается наименование мероприятий по охране атмосферного воздуха, которые должны быть проведены в отчетном году.

В графе 3 указан срок выполнения (ввода) мероприятия.

Графы 4, 6-10 формы ПОД-2, которые отражают объем затрат (по сметной стоимости) по всем источникам финансирования мероприятий, заполняют на основании данных текущего бухгалтерского учета. В случаях финансирования одного мероприятия за счет разных источников данные приводят в целом и по каждому источнику финансирования отдельной строкой. В итогах за каждый квартал приводят общий объем выполнения работ по всем мероприятия с выделением данных о капитальных вложениях.

В графе 5 показывается источник финансирования.

В графе 11 указываются дата и номер акта приемки выполненного мероприятия в эксплуатацию.

Графы 12-15 формы ПОД-2 заполняют по мере проведения мероприятий и на основании данных журнала по форме ПОД-1.

Журнал заполняется не реже одного раза в квартал и подписывается начальником соответствующего объекта. Журнал используется при составлении годового отчета по форме 2-ТП (воздух) раздела IV.

Таблица 4.4
