Технологии прогрева бетона в зимнее время



Данная статья посвящена описанию и обзору технологии электропрогрева бетона с помощью электрических кабелей в зимнее время.

Ключевые слова: зимнее бетонирование; греющий провод; электропрогрев бетона; набор прочности; монолитные конструкции.

Keywords: cold-weather concreting; electrical thread; electrical curing; strength set;monolithic construction.

Одной из проблем монолитного строительства является бетонирование в зимнее время. Проблема связана с набором необходимой проектной прочности при отрицательных температурах окружающей среды. Российский климат диктует свои условия при проведении бетонирования, увеличивая сроки схватывания раствора и удлинения цикла строительно-монтажных работ в осенне-весенний и зимний периоды. Основные постулаты современной технологии проведения бетонных работ в зимний период сформулированы еще в советское время и позволили накопить серьезные практические сведения о преимуществах и недостатках тех или иных технологических операций по прогреву бетона. В настоящее время развитие направлено на усовершенствование свойств присадочных добавок при применении уже ранее сформировавшихся основных принципов.

Актуальность статьи обусловлена климатическими условиями строительства на большей части территории России и наличием большого количества методов по прогреву бетона, влияющих на свойства получаемого материала, остаются актуальными [1].

При отрицательной температуре содержащая в бетонном растворе свободная вода переходит в другое агрегатное состояние, образуются кристаллы льда довольно большого объема, вызывающие повышение порового давления в цементе, и, как следствие — разрушение структуры не затвердевшего бетона и значительное снижение его конечной прочности, особо опасное непосредственно в период схватывания.

Для нивелирования воздействия низких окружающих температур и повышения прочности бетона важнейшее значение имеет оптимальный температурный режим, необходимый для поддержания в период его твердения. Поэтому при бетонировании монолитных конструкций в зимний период, требуется поддерживать необходимые влажностно-температурные условия, позволяющие набрать необходимую прочность конструкции в кратчайшие сроки.

В зависимости от различных факторов (наружная температура воздуха, тип конструкции, экономическая обоснованность применения и т. д.) на практике применяются виды бетонирования в зимний период:

– термос или термос с противоморозными добавками;

– обогрев в греющей опалубке;

– прогрев электродами;

– инфракрасный или индукционный обогрев;

– обогрев нагревательными проводами.

Рассмотрим вышеперечисленные способы чуть более подробно:

1. Термос или термос с противоморозными добавками

Метод термоса, наиболее простой и экономичный, нашел широкое распространение при бетонировании самых различных конструкций.

Сущность выдерживания бетона по методу термоса состоит в следующем: доставленную на площадку бетонную смесь температурой 25...45°С укладывают в опалубку. Сразу после окончания бетонирования все открытые поверхности конструкции укрывают слоем теплоизоляционного материала. Изолированный от холодного воздуха бетон твердеет за счет тепла, внесенного в бетонную смесь при ее приготовлении, а также тепла, выделяемого в процессе экзотермической реакции твердения цементного теста.

Не все конструкции можно выдерживать методом термоса. Более всего он подходит для массивных конструкций с относительно небольшой площадью охлаждения.

Зимой эффективней применять высокоактивные быстротвердеющие цементы, а также вводить в обычные цементы химические добавки — ускорители твердения.

В качестве утеплителей применяют доски с прокладкой толя, доски и фанеру с прокладкой пенопласта, картон, опилки, шлаковату и др. Предпочтение отдают тюфякам, покрытым с двух сторон непродуваемым, водоотталкивающим материалом.

Конструкции, имеющие сечения различной толщины, тонкие элементы, углы и другие быстро остывающие части, следует утеплять особенно тщательно.

2. Обогрев в греющей опалубке

Обогрев с помощью термоактивной (греющей) опалубки, состоящей из многослойных утепленных щитов, оснащенных нагревательными элементами основан на принципе передачи тепла от опалубки в поверхностный слой бетона, а затем распространяется по всей его толщине. Обогрев бетона таким способом не зависит от температуры наружного воздуха. Греющую опалубку применяют при возведении тонкостенных и среднемассивных конструкций, а также при замоноличивании стыков и швов при температуре наружного воздуха до — 400С.

Конструкции греющей опалубки многообразны. Основное требование, предъявляемое к ним — равномерность распределения температуры по опалубке щита.

В качестве нагревательных элементов применяют трубчатые электронагреватели (ТЭНы), греющие провода и кабели, гибкие тканевые ленты, а также нагреватели, изготовленные из нихромовой проволоки, композиции полимерных материалов с графитом (углеродные ленточные нагреватели) и токопроводящими элементами и др.

Размещают нагреватели на щите опалубки в зависимости от режимов обогрева и мощности: греющие провода и кабеля устанавливают вплотную к палубе, ТЭНы — на небольшом расстоянии от нее.

Перед бетонированием прогревают арматуру и ранее уложенный бетон. Для этого на непродолжительное время включают термоактивную опалубку, предварительно укрыв сверху блок бетонирования брезентом или полиэтиленовой пленкой.

3. Прогрев бетона электродами

Суть прогрева бетона электродами состоит в использовании электродов, представляющих собой отрезки арматуры или проволоки катанки 8–10 мм. Прогрев бетона происходит за негревания бетона при пропускании электрического тока по влаги в растворе. На электроды подаются три фазы с понижающего трансформатора. При прогреве колоны достаточно воткнуть один электрод, прогрев будет осуществляться за счет фазы трансформатора и земли от арматуры колоны.

Электродный прогрев удобен для заливки вертикали (колон, стен, диафрагм). После заливки необходимой конструкции в неё монтируются металлические стержни, являющиеся проводниками, на которые подается пониженное напряжение с понижающего трансформатора. Интервал между электродами, в зависимости от погоды, может быть разный от 0,6–1 метра.

Преимуществами электродного метода являются простота использования и быстрый монтаж системы прогрева.

Среди недостатков можно выделить большие энергозатраты, т. е. высокая стоимость прогрева. Также добавляются затраты на закупку арматуры или проволоки катанки, т. к. они являются одноразовыми и остаются в теле бетона [2].

Используемые электроды для электропрогрева:

– Стержневые электроды. Они изготавливаются из арматуры (6–12мм диаметра) и располагают их в теле бетона с расчетным шагом. Данные электроды позволяют прогревать конструкции самой сложной формы.

– Пластинчатые электроды навешиваются на внутреннюю сторону опалубки и в результате подключения противоположных пластинчатых электродов к разным фазам, в бетонной смеси образуется электрическое поле, под воздействием которого масса разогревается до требуемой температуры и его теплота поддерживается необходимое время.

– Струнные электроды, как правило, применяются для прогрева бетона колон.

– Полосовые электроды можно располагать как с одной стороны конструкции, так и с двух сторон.

4. Инфракрасный или индукционный обогрев;

Источником инфракрасных (тепловых) лучей служат ТЭНы (трубчатые электронагреватели) мощностью 0,6…1,2 кВт с рабочим напряжением 127, 220 и 380 В, керамические стержневые излучатели диаметром 6…50 мм, мощностью 1…10 кВт, кварцевые трубчатые излучатели и другие средства.

Для создания направленного потока инфракрасных лучей применяют отражатели параболического, сферического и трапецеидального типа. Инфракрасные установки в комплекте с отражателями и поддерживающими устройствами используют для прогрева конструкций, возводимых в скользящей опалубке, тонкостенных элементов стен, подготовке под полы, плитных конструкций, стыков крупнопанельных зданий.

При обогреве плитных конструкций используют излучатели с отражателями коробчатого типа, которые или устанавливают на бетонную поверхность, или подвешивают на расстоянии от нее. Чтобы предотвратить быстрое испарение влаги, поверхность бетона покрывают пленкой.

При возведении стен в щитовой и объемно — переставной опалубке применяют односторонний обогрев излучателями сферического типа. Для обеспечения прогрева всей плоскости стены отражатели располагают на разных уровнях на телескопических стойках и на расчетном расстоянии от стены.

Инфракрасные установки располагают на таком расстоянии друг от друга, чтобы прогревалась вся поверхность бетона. Инфракрасный обогрев обеспечивает хорошее качество термообработки бетона при условии соблюдения теплового режима выдерживания бетона.

Преимущества — высокая эффективность метода, простота использования, малые энергозатраты.Недостатки — высокая стоимость инфракрасной установки, что невыгодно при больших объемах бетонирования

5. Прогрев нагревательными проводами

Сегодня технология прогрева бетона нагревательными проводами, освоена и широко применяется на практике многими крупнейшими отечественными и зарубежными строительными фирмами. Следует отметить, что при строительстве многих масштабных объектов на территории РФ, использовался в зимний период стройки именно этот способ.

Метод прогрева нагревательными проводами заключается в закреплении на арматурном каркасе провода нагревательного определенной длины непосредственно перед укладкой массы в опалубку. При данном способе подогрева в большинстве случаев используется провод ПНСВ 1,2. Он представляет собой токопроводящую жилу с изоляционным покрытием из поливинилхлорида или полиэстера (благодаря хорошей изоляции не происходит возгорание). А также у него минимальна вероятность перегибов или переломов внутренних жилок [3].

Выделяемая теплота такими проводами, при прохождении по ним тока, передается бетону и равномерно распределяется в нем путем теплопроводимости, что и позволяет разогреть бетон до +40С — +50С. Электропитание проводов ПНСВ осуществляется через подстанции типа КТП-63/ОБ или КТП ТО — 80/86, имеющие несколько ступеней пониженного напряжения. Одной такой подстанцией можно обогреть до 20–30м3 бетона. Для подогрева 1м3требуется приблизительно 60м провода нагревательного марки ПНСВ-1,2. Метод обогрева при помощи нагревательных проводов позволяет обогревать любой конструкции сложности при температуре воздуха до -30С [4].

Укладка провода для прогрева бетона является крайне ответственной процедурой, требующая пристального контроля. В упрощенном виде порядок выполнения работ имеет вид:

1. Поверхность будущего пола зачищается от строительного мусора, который может повредить изоляционную обмотку кабеля;
2. В процессе укладки кабель должен быть уложен без перегибов для недопущения переломов токопроводящих жил. Наиболее распространенным является способ «змейка».
3. В период пуска и эксплуатации необходимо минимизировать вероятность перепадов напряжения, иначе провод перегорит и его демонтаж будет невозможен.
4. После этого нагревательный кабель подводится к источнику питания и подключается к сети по схеме «звезда» или «треугольник».

Инструкция по прогреву:

1. Первый отрезок времени — бетон разогревается, при этом скорость должна быть не выше 10 градусов по Цельсию за 2 часа времени;
2. Нагрев по изотерме, это самый важный период, здесь нужно следить за тем, чтобы температура не достигла 80 градусов;
3. Последний — период остывания. Скорость остывания нагретого бетона должна быть не выше 5 градусов в час.

Несмотря на проработанность данного метода, разработки и научные исследования не прекращаются. Производится сравнительная характеристика различных греющий проводов, различных материалов в токопроводящих жилах, режимах прогрева и т. п. Это связано с появлением новых программных комплексов, способных достаточно точно смоделировать весь процесс прогрева с рассмотрением температурных кривых и выбора наиболее оптимальных режимов.

Заключение

В заключении хотелось бы отметить, что наиболее распространенным методом является комбинация методов обогрева. Целесообразность применения того или иного метода обогрева или же их комбинации зависит от таких факторов, как массивность конструкции, требуемой прочности, от метеорологических условий, а также от наличия энергоресурсов на строительной площадке.

Только набравший определенную прочность бетон, может отлично противостоять действию разрушительных «морозных сил» без малейшего разрушения его структуры, что и позволяет ему после оттаивания продолжить набор прочности.

Литература:

1. А. Б. Вальт, А. А. Овчинников. Способы термообработки бетона при возведении монолитных конструкций // Известия КГТУ. — 2008. — № 13. — С. стр. 109–112.
2. Т. А. Краснова, Т. А. Затворницкая, С. И. Усков, Д. А. Игнатьев, Б. Г. Носкин. Круглый стол: Зимнее бетонирование — продолжение сезона // Технологии бетонов. —2012. —С.стр. 11‐12.
3. М. О. Дудин, Н. И. Ватин, Ю. Г. Барабанщиков. Моделирование набора прочности бетона в программе ELCUT при прогреве монолитных конструкций проводом //Magazine of Civil Engineering. — 2015. —№ 2.—С.стр. 33–45.
4. М. О. Дудин, Ю. Г. Барабанщиков.Специфика монтажа электрического провода в технологии прогрева бетона // Строительство уникальных зданий и сооружений. —2015. —№ 9. —С.стр. 47–61.

Основные термины (генерируются автоматически): прогрев бетона, зимний период, греющая опалубка, конструкция, бетон, провод, электрод, метод термоса, обогрев, прогрев.

moluch.ru

Прогрев бетона в зимнее время по СНИПу: технологическая карта, виды

Если вам требуется залить фундамент или провести иные подобные работы при отрицательных температурах, то без обогревательных процедур не обойтись. Причем они должны проводиться по строительным нормативам. О том, как производится  прогрев бетона в зимнее время по СНИПу №3_03_01-87, вы сейчас и узнаете.

Подготовка к прогреву

Для чего нужно подогревать бетон

Как уже было отмечено, заливка бетона производится не только летом, но также и зимой. Разница заключается в том, что в зимний период цементному составу требуется подогрев, цена которого может быть довольно высокой.

Данный процесс необходим по следующим причинам:

• при отрицательных температурах бетон не набирает прочности;
• происходит разрушение структуры материала, из-за чего на нем образуются деформированные участки, и он в итоге становится менее долговечным.

Совет! Удалить выступающие неровности вам поможет резка железобетона алмазными кругами. При этом обязательно нужно применять защитные средства в виде респиратора и специальных очков. Что касается небольших впадин, то для их зачистки потребуется алмазное бурение отверстий в бетоне и последующее заполнение углублений  цементным раствором.

Указанных процессов можно избежать, но для этого потребуется оборудование для прогрева бетона в зимнее время. Обойтись без него можно лишь в том случае, если до появления низких температур состав  успел набрать определенную прочность. Для удобства данные внесены в таблицу:

Состав марки	Процент от проектного значения
М-150	Не ниже 50%
М-200	Не ниже 40%
М-300	Не ниже 40%
М-400	Не ниже 30%
М-500	Не ниже 30%

Виды прогрева бетона

СНиП под номером 3_03_01-87 устанавливает, какие способы прогрева бетона в зимнее время должны применяться для тех или иных сооружений.

К данным методам относится:

• термос;
• предварительный разогрев состава;
• обогрев в опалубке;
• индукционный способ;
• электродный прогрев;

• использование нагревательных проводов;
• термос с противоморозными компонентами;
• инфракрасный обогрев.

Мы рассмотрим наиболее распространенные из них.

Обогрев бетона нагревательным проводом

Чтобы свести к минимуму время прогрева бетона в зимнее время применяется специальный нагревательный провод – ПНСВ.

Его составными частями являются:

1. стальная жила, состоящая из одной проволоки;
2. изоляционный слой, выполненный из полиэтилена или ПВХ.

Данный метод обогрева основан на использовании трансформаторных подстанций, которые сильно нагревают провода. От них происходит передача тепла бетонному составу. Следует отметить, что такой способ весьма удобен, поскольку он позволяет регулировать уровень нагрева в зависимости от погодных условий.

Чтобы смонтировать подобную систему потребуется технологическая карта прогрева бетона в зимнее время. Ее обычно составляет специалист-энергетик, являющийся сотрудником строительной организации. Также существуют  типовые образцы такого документа.

Данная карта определяет количество и расположение станций прогрева, а также порядок размещения и число нагревательных проводов. Как показывает расчет прогрева бетона в зимнее время, для нагревания 1м³ раствора требуется в среднем 50-60 метров кабеля.

Часть технологической карты

Реализуется данная технология следующим образом:

1. нагревательный провод размещается внутри возводимой конструкции — делается это так, чтобы проводники размещались равномерно, не касались опалубки, не выходили за края бетона и не соприкасались друг с другом;

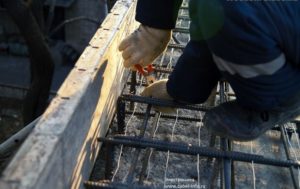

На фото — укладка провода

2. к греющему проводу припаиваются холодные концы – после этого они выводятся за пределы зоны нагрева;

Присоединение и вывод холодных концов

  Совет! Чтобы в зоне пайки сохранялось тепловое поле, следует обернуть данную область фольгой.

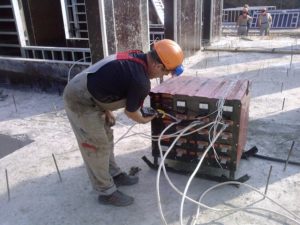

3. выводы проводов подключаются к трансформаторному оборудованию в соответствии с предписаниями, содержащимися в технологических картах:
4. собранная электрическая цепь проверяется мегаомметром;
5. в созданную систему подается напряжение и начинается процесс обогрева, для правильного проведения которого потребуется температурный график прогрева бетона в зимнее время, содержащийся в технологической карте.

Пример графика прогрева

Способ «термос»

Метод «термос»

Как понятно из названия, данный метод предназначен не для передачи, а для сохранения тепла. Он заключается в защите бетона с помощью теплоизоляционных материалов, размещаемых снаружи него. Благодаря ним применяемая смесь медленнее теряет тепло и быстрее приобретает прочность (узнайте здесь, как использовать трансформатор прогрева бетона при работе в зимний период).

Преимущество рассматриваемого способа заключается в его доступной стоимости, ведь в качестве утеплителя могут быть использованы даже обычные опилки. Однако следует отметить, что одного лишь пассивного сохранения тепла может оказаться недостаточно. В этом случае придется вдобавок к нему применять дополнительные методы прогрева бетона в зимнее время.

Инфракрасный прогрев бетонных конструкций

Применение инфракрасных излучателей

Этот способ основан на использовании инфракрасных нагревателей. Они устанавливаются таким образом, чтобы исходящее от них излучение было направлено на открытую бетонную поверхность или на опалубку. Передаваемая ими энергия вызывает нагрев цементного раствора и его ускоренное отвердение.

Совет! Не используйте данный метод для прогревания конструкции, имеющей большой объем.  Инфракрасные лучи не смогут нагреть ее равномерно, что приведет к уменьшению прочности материала. Поэтому для массивных изделий лучше использовать иные виды прогрева бетона в зимнее время.

Способ прогрева

Цели

Инфракрасное облучение железобетонных изделий

·        прогревание замерзшего грунтового основания, арматуры и опалубки, а также удаления с них снега и льда;·        ускорение процессов отвердения цементной смеси; ·        предварительное прогревание мест соединения сборных бетонных элементов и интенсификация процесса затвердения состава, используемого для заделки своими руками стыков плит; ·         прогрев конструкций, недоступных для утепления иными методами.

Индукционный нагрев

Принцип индукционного нагревания

В данном методе в целях получения тепла используется явление электромагнитной индукции.  С ее помощью энергия электромагнитного поля видоизменяется и становится тепловым излучением, которое передается обрабатываемому материалу. Указанное превращение происходит в стальной опалубке или на арматуре.

Инструкция по реализации данного способа устанавливает, что он может быть использован только в тех конструкциях, которые имеют замкнутый контур. Кроме того, у них должна быть густая арматура, у которой коэффициент армирования составляет свыше 0,5. Еще одно необходимое условие – наличие металлической опалубки или возможности обмотать конструкцию кабелем в целях создания индуктора.

Вывод

При проведении железобетонных работ в морозную погоду нужно обязательно использовать прогрев. Без него полученная в итоге конструкция будет менее прочной и долговечной (узнайте также как работает трансформатор для прогрева бетона).

К наиболее распространенным способам нагрева относится использование нагревательных проводов, инфракрасных излучателей, применение электромагнитной индукции, а также теплоизоляции. Подробнее о том, как осуществляется прогрев бетона в зимнее время, вам расскажет видео в этой статье.

masterabetona.ru

применение электропрогрева и экономия электроэнергии

При помощи технологической карты прогрева бетона в зимнее время можно сочетать обеспечение эффективности с соблюдением норм безопасности. Этот документ содержит сведения о прогреве бетонных конструкций и технологических решений, которые помогут ускорить работу и уменьшить трудовые затраты, не нанеся ущерб качеству возводимых зимой конструкций.

Область применения

Технологическая карта актуальна при необходимости прогрева малоармированных монолитных конструкций из бетона. Описанные методики наиболее эффективны для таких частей конструкции:

• перегородки;
• полы (подготовки) из бетона;
• колонны;
• стены;
• плоские перекрытия;
• фундаменты.

Существует несколько видов прогрева. Чаще всего применяются такие:

• периферийный;
• сквозной;
• арматурный.

Все способы различаются лишь элементами, используемыми как электроды, а их принцип одинаков — при пропускании электричества выделяется тепло, которое разогревает бетон изнутри.

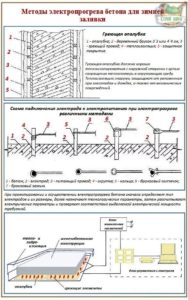

Технологическая карта на электропрогрев бетона содержит необходимые схемы, а также описание всех элементарных операций:

• набор состава рабочих необходимой квалификации;
• расчёт трудовых затрат;
• составление рабочего графика;
• расчёт материальных затрат на технику и оборудование;
• подготовка к бетонированию и прогреву;
• организация зоны работы;
• установка электрического оборудования и его подключение.

Она также предусматривает нормы техники безопасности и советы по экономии электроэнергии.

Организация работы

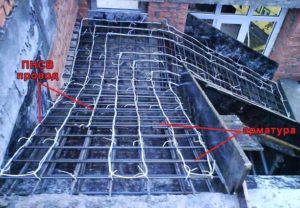

Электропрогрев бетона проводом ПНСВ по технологической карте начинается с подготовки. Сначала комплексную трансформаторную подстанцию устанавливают на ровной поверхности, тестируют на холостом ходу, включив устройство в сеть питания. Затем готовят секции шинопроводов и монтируют их у конструкций, обогрев которых необходим. После установленные секции соединяются подходящими кабелями и подключаются к цепи подстанции.

При необходимости с рабочей площадки удаляют наледь, мусор или снег.

Бетонную смесь укладывают в опалубку, открытые поверхности изолируют плёнкой из полиэтилена и минераловатными матами. В указанные на схеме точки вбивают электроды, — стальные стержни диаметром 6 миллиметров и длиной 1 метр — при этом видимые концы должны быть длиннее 10 и короче 20 сантиметров, расстояние же между ними зависит от температуры воздуха и выбранного напряжения. Все это регламентируется таблицами, приведёнными в технологической карте. Электроды соединяют и подключают к шинопроводам.

Перед подачей электричества проверяют несколько важных пунктов:

• соответствие фактической установки электродов схеме;
• правильность соединения электродов и их подключения;
• наличие температурных датчиков;
• качество контактов;
• соблюдение правил укладки утеплителя.

Если все в порядке, то на преобразователь подают ток. Если произошло короткое замыкание, дежурный электрик диагностирует и исправляет причину неисправности. Специалист в любом случае обязан ещё раз проверить состояние контактов — это норма безопасности.

Показания температурных датчиков сначала проверяют раз в час, в норме результаты измерений меняются на 6 градусов каждый раз. Когда изотермическая фаза оканчивается, а бетон начинает разогреваться, это делают в два раза реже. На каждой стадии обязательно проверяют не только показания приборов, но и состояние отпаек и соединений.

Если требуется скорректировать скорость прогрева, то для этого меняют напряжение низкой стороны электрического трансформатора. Это же касается и ситуаций, когда температура внешнего воздуха становится отличной от расчётной, что проверяют два раза в день, записывая показания термометра в журнал. С такой же частотой измеряют характеристики электрического тока, — силу и напряжение — осматривают соединения, чтобы исключить искрение.

Тепловую изоляцию, как и опалубку, снимают только после остывания верхних слоёв до 5 градусов, но перед понижением температуры до нуля градусов, иначе они могут примёрзнуть к бетону, что недопустимо. Чтобы избежать трещин, следят за разностью температуры поверхности и воздуха, которая не должна превышать 20−30 градусов. Если добиться таких условий невозможно, бетон защищают толем или брезентом. Скорость остывания должна входить в диапазон от пяти до десяти градусов в час.

На результат сильно влияет соблюдение нескольких простых правил. При укладке основания рабочие не должны допустить того, что бетон замёрзнет из-за контакта с основанием или деформирует его, не приобретя нужную прочность. Нельзя снимать наледь с уже обложенной изоляцией конструкции горячей водой или паром. Заливка бетонной смеси производится равномерно, при этом масса должна охлаждаться медленно и не достигать температуры ниже пяти градусов.

Эта методика представлена как демонстрация примерной последовательности действий и особенностей электропрогрева, не является пособием. Для осуществления прогрева бетона нужно скачать технологическую карту и руководствоваться ей.

Экономия электроэнергии

Для эффективного энергосбережения необходимо выполнить несколько условий. Важно не допустить охлаждение бетонной смеси на стадии транспортировки или укладки более чем на значение, установленное технологическим расчётом. Экономии поспособствует портландцемент (особенно быстротвердеющий). У этой смеси высокая относительная прочность, то есть на прогрев уходит меньше времени. В массу другого вида можно включить химическую добавку, которая уменьшит продолжительность термической обработки благодаря повышению электропроводности или прочности бетона.

Конструкцию следует греть до максимально допустимой температуры, ведь прочность растёт преимущественно в стадии остывания. Некачественная теплоизоляция или её намокание, кабели неподходящей плотности или нарушения контактов — все это приводит к напрасным тратам электроэнергии.

tvoidvor.com

Контроль качества бетонных работ в зимних условиях

Контролируют качество бетона при работах в зимних условиях с учетом следующих условий.

Не реже чем через каждые 2 ч измеряют температуру воды и заполнителей при загрузке в бетоносмеситель и температуру бетонной смеси при выходе из бетоносмесителя.

Температуру бетонной смеси при укладке в конструкцию измеряют систематически таким образом, чтобы исключить возможность подачи и укладки в конструкцию порций бетонной смеси с температурой ниже заданной.

Температуру уложенного бетона контролируют:

— при бетонировании по способу термоса (включая и бетоны с противоморозными добавками) — два раза в сутки до окончания выдерживания;

— при паропрогреве — первые восемь часов через 2 ч, в последующие шестнадцать часов через 4 ч, в остальное время прогрева и остывания не реже 3 раз в сутки;

— при электропрогреве — первые три часа через каждый час, в остальное время прогрева — через 2—3 ч.

Температуру бетона измеряют через специальные скважины, оставляемые при бетонировании и плотно закрываемые пробками на пакле. Лучше всего для образования скважин закладывать в бетон металлические трубки с запаянным дном, в которые наливают немного минерального масла. Термометр опускают в масло. Термометр должен находиться в скважине не менее 3 мин.

Температуру бетона измеряют в местах наиболее неблагоприятного температурного режима: при термосном выдерживании — в скважинах глубиной 10 см, которые устраивают в слоях бетона, прилегающего к опалубке, и отстоящих от нее на расстоянии 5—10 см, а при искусственном обогреве — в глубинных скважинах. В конструкциях с Мп менее 3 предусматривают поверхностные и глубинные скважины.

Температуру наружного воздуха или окружающей среды измеряют не реже трех раз в сутки.

Прочность бетона определяют по контрольным образцам-кубам.

Каждая проба должна состоять из трех серий образцов, которые выдерживают в условиях, максимально близких к условиям твердения уложенного бетона, и испытывают в сроки, устанавливаемые в зависимости от условий производства работ.

При этом одну из серий испытывают в день, когда температура бетона в конструкции упадет до 1—2° С, а в конструкциях из бетона с противоморозными добавками — до расчетной температуры твердения, соответствующей концентрации солей, которые введены в бетонную смесь. Одна из серий является запасной и служит для получения дополнительных контрольных данных.

Если контрольные образцы не могут быть выдержаны при температурном режиме, аналогичном температурному режиму конструкций, то их хранят в нормальных условиях, но лаборатория должна внести соответствующие поправки в результаты испытаний.

Кроме определения качества бетона путем испытания контрольных образцов, необходимо при положительной температуре наружного воздуха оценить качество бетона путем его осмотра и испытания прочности в конструкции.

Данные о методах и сроках выдерживания бетона и образцов, о температурах бетона и данные по тепловому режиму выдерживания бетона заносят в журнал контроля температур. Результаты наблюдений за температурой подогрева воды и заполнителей, температурой бетонной смеси и результаты проверки прочности образцов заносят в журнал бетонных работ.

1. Бетоноведение
2. Технология изготовления сборных железобетонных конструкций и деталей
3. Бетонные работы в зимних условиях
4. Производство сборных конструкций и деталей из легких бетонов
5. Производство сборных изделий из плотных силикатных бетонов и бетонов на бесклинкерном вяжущем
6. Производство бетонных и железобетонных изделий на полигонах
7. Общие правила техники безопасности и противопожарные мероприятия на строительной площадке

technology-jbi.ru

Прогрев бетона в зимнее время.

Прогрев бетона в зимнее время.Благодаря технологиям бетонирования при минусовых температурах, строительство в зимний период идет без снижения темпов и должного качества выполняемых работ. И зимой возводятся самые разнообразные сооружения и конструкции из бетона.

Бетонирование конструкций любой сложности в зимнее время при температуре, которая держится ниже 0 градусов С, требует специального обеспечения оптимальных температурных условий твердеющему бетону. Единственное очень важное условие при проведении работ в холодное время года - это не давать конструкции даже минимально остыть ниже технологически обусловленного минимума.Для обеспечения прочности огромное значение имеет температурный режим, в котором и требуется выдерживать бетон во время его твердения - прогрев бетона в зимнее время. Почему в зимнее время очень важен прогрев бетона?При минусовой температуре происходит замерзание содержащейся в растворе свободной воды, в следствии чего образуются кристаллы льда довольно большого объема и развивается большое давление в порах цемента, и, как следствие - разрушение структуры не затвердевшего бетона и значительное снижение его конечной прочности (марки бетона по прочности). Особо опасно замерзание непосредственно в период схватывания. Для обеспечения большой его прочности огромное значение имеет оптимальный температурный режим, в котором и требуется выдерживать бетон во время его твердения. Если температура субстанции снижается, то взаимодействие воды и цемента существенно замедляется, а при повышении температуры процессы взаимодействия ускоряются. Поэтому при бетонировании монолитных конструкций в зимний период, требуется поддерживать необходимые влажностно - температурные условия, позволяющие набрать необходимую прочность конструкции в самые минимальные сроки.Способы зимнего бетонированияВ зависимости от наружной температуры воздуха и вида конструкции применяются такие виды бетонирования в зимний период:1. термос или термос с противоморозными добавками2. обогрев в греющей опалубке3. прогрев электродами4. инфракрасный или индукционный обогрев 5. обогрев нагревательными проводамиРассмотрим наиболее популярные и распространенные способы зимнего бетонирования.Электропрогрев в зимних условияхНаиболее распространенным, из искусственных методов сбережения теплоты, является прогрев электродами. Пропускание через бетон электрического тока с помощью электродов, в результате чего выделяется тепло - это основа данного метода. Для подводки тока к смеси могут использоваться разные виды электродов. для каждого из которых своя схема подключения. Так как постоянный ток вызывает электролиз воды в бетоне, то во время электропрогрева может применяться как однофазный, так и трехфазный переменный ток нормальной частоты (50 Гц).Используемые электроды для электропрогреваСтержневые электроды. Они изготавливаются из арматуры (6-12мм диаметра) и располагают их в теле бетона с расчетным шагом. Крайний ряд должен быть расположен в трех сантиметрах от опалубки. Данные электроды позволяют прогревать конструкции самой сложной формы.Пластинчатые электроды навешиваются на внутреннюю сторону опалубки и в результате подключения противоположных пластинчатых электродов к разным фазам, в бетонной смеси образуется электрическое поле, под воздействием которого масса разогревается до требуемой температуры и его теплота поддерживается необходимое время.Струнные электроды, как правило, применяются для прогрева бетона колон.Полосовые электроды можно располагать как с одной стороны конструкции, так и с двух сторон.Один из самых эффективных методов прогрева - нагревательные проводаСегодня технология прогрева бетона нагревательными проводами , освоена и широко применяется на практике многими крупнейшими отечественными и зарубежными строительными фирмами. Метод прогрева нагревательными проводами заключается в закреплении на арматурном каркасе провода нагревательного определенной длины непосредственно перед укладкой массы в опалубку. При данном способе подогрева используется провод ПНСВ со стальной оцинкованной жилой диаметром - 1,2мм. Выделяемая теплота такими проводами, при прохождении по ним тока, передается бетону и равномерно распределяется в нем путем теплопроводимости, что и позволяет разогреть бетон до +40С - +50С. См. так же "теплопроводность кирпича". Электропитание проводов ПНСВ осуществляется через подстанции типа КТП-63/ОБ или КТП ТО - 80/86, имеющие несколько ступеней пониженного напряжения. Одной такой подстанцией можно обогреть до 20 - 30м3 бетона. Для подогрева 1м3 требуется приблизительно 60м провода нагревательного марки ПНСВ-1,2. Метод обогрева при помощи нагревательных проводов позволяет обогревать любой конструкции сложности при температуре воздуха до -30С.Следует отметить, что довольно распространенная практика обогрева в зимний период бетона - это комбинация способов обогрева. Целесообразность применения того или иного метода обогрева или же их комбинации зависит от таких факторов, как массивность конструкции, требуемой прочности, от метеорологических условий, а также от наличия энергоресурсов на строительной площадке.Только набравший определенную прочность бетон, может отлично противостоять действию разрушительных "морозных сил" без малейшего разрушения его структуры, что и позволяет ему после оттаивания продолжить набор прочности.

myremdom.ru

Время прогрева бетона в зимнее время: СНиП

На сегодняшний день благодаря тому, что современные технологии позволяют продолжать строительные работы даже в зимнее время, готовые объекты могут сдаваться ровно в срок и с гарантией качества. Даже в зимнее время бетонные конструкции продолжают строиться и работы не останавливаются из-за погодных условий.

Читайте также: Характеристики бетона М350, ГОСТ и пропорции

При бетонировании любых конструкций в зимний сезон при минусовой отметке требуется соблюдение специальных температурных условий для твердеющего бетона. Главное условие для качественного застывания бетонной смеси – не дать температуре опуститься ниже технически обусловленной отметки.

Для того чтобы обеспечить прочность бетону во время его застывания, необходимо соблюсти и выдержать температурный режим.

Зачем зимой прогревать бетон

Чтобы понять, откуда и почему в бетоне появляются трещины, необходимо знать принцип его заливания и правила его застывания. При замешивании в ручном режиме бетонного раствора к сухой смеси добавляется вода. Именно излишки воды при минусовой температуре замерзают в растворе, из-за чего образовываются немаленькие кристаллики льда, а также возникает сильное давление в порах цементной смеси, все это приводит к разрушению незастывшего бетонного раствора и сильному снижению его прочности после застывания. Наиболее критичным является замерзание во время схватывания.

Читайте также: Технические характеристики бетона В15, ГОСТ и пропорции

Главным условием, которое должно соблюдаться при выдерживании и застывании бетона – это правильный температурный режим. Если все требования будут соблюдены, то прочность бетона будет максимальной. При снижении температуры вода с цементом взаимодействует медленнее, а при повышении градусов – ускоряется. Поэтому во время бетонирования больших монолитных конструкций зимой необходимо соблюдать правильные температурно-влажностные условия, которые позволят набрать максимальную прочность бетона за минимальный период времени.

Метод бетонирования зимой

Методов заливания бетона существует несколько. Виды его зависят от погодных условий, а также от типа конструкции, что возводится. Среди самых распространенных:

1. Термос, также может быть добавлением противоморозных компонентов.
2. Обогревающая опалубка.
3. Подогрев при помощи электродов.
4. ИК или индукционный прогрев.
5. Прогревание проводами.

Чтобы отчетливее иметь представление о прогреве бетонной смеси, рассмотрим наиболее актуальные методы отдельно.

Электропрогревание бетона зимой

Самым распространенным методом, который сберегает тепло искусственным методом, является прогревание раствора при помощи электродов. Метод основывается на пропускании электрического тока сквозь бетонный раствор, за счет чего выделяется тепло. Чтобы подвести ток к бетонной смеси, впору использовать различные типы электродов, которые имеют индивидуальную схему подключения. Из-за того, что постоянный ток провоцирует электролиз воды в растворе, в период прогревания может применяться однофазный и трехфазный переменный ток.

Типы электродов, которые используются для прогревания:

1. Стержневой электрод. Делается он из арматуры и размещается в бетонном растворе с расчетным шагом. Край необходимо располагать в 3-х сантиметрах от опалубки. С помощью таких электродов можно прогреть самую сложную конструкцию.
2. Пластинчатый электрод. Такие пластины крепятся на внутреннюю сторону опалубки и за счет подключения противоположных друг другу электродов, создается электрополе, под воздействием которого бетонная смесь будет подогреваться до нужной температуры и держаться требуемое время.
3. Струнный электрод. Данный тип обычно применяют при прогревании бетонных колонн.
4. Полосовой электрод. Такие полосы можно крепить к требуемым сторонам конструкции.

Следующий довольно распространенный метод прогревания – это нагревательный провод. Эта технология на сегодняшний день наиболее применяема крупными строительными фирмами, как отечественными, так и зарубежными. Заметим, что довольно многие объекты в Москве при строительстве прогревались с помощью именно этого метода.

Данный метод заключается в креплении нагревательного провода, требуемой длины к арматурному каркасу до укладки массы в опалубку. Этот способ подразумевает использование провода ПНСВ, его стержень стальной оцинкованный, диаметр которого 1,2 мм. Выделяемое тепло от такого провода, при прохождении по нему электричества, распределяется равномерно по бетонной смеси, и позволяет прогревать ее до 40 градусов. Провода питаются электричеством при помощи специальных подстанций, которые имеют несколько ступеней пониженного напряжения. Одна подобная подстанция способна подогревать до 3 кубических метров бетона. Для того чтобы прогревать 1 кубический метр бетона, требуется около 60 метров провода. Данный метод позволяет прогревать бетонные конструкции любой сложности при температуре до -30 градусов.

На сегодняшний день большие строительные компании используют одновременно несколько типов подогрева. Необходимость такого комбинирования зависит от многих факторов, главными среди которых считают:

• размер строительного объекта;
• требуемая прочность бетона;
• погодные условия;
• наличие энергоресурса на стройплощадках.

Способ прогревания опалубки подразумевает ее конструирование с элементами нагрева, которые закладываются в нее изначально. Данный метод схож с методом прогрева пластинами, только прогревание идет не от внутренней стороны опалубки, а от ее внутрянки или наружной стороны.

Используется данный метод в зимнее время не очень часто из-за его сложности. Заливая фундамент, опалубка не может соприкасаться со всей бетонной конструкцией, поэтому идет подогрев только части бетонной массы.

Индукционный метод используют крайне редко. Обычно его применяют в балках, прогонах, ригелях. Принцип данного метода в том, что вокруг металлической арматуры обматывается изолированный провод, который создает индукцию и разогревает сам металлический стержень.

Электропрогревание бетонного сооружения используется в зимний период за счет того, что ИК-лучи способны прогревать всю поверхность непрозрачного объекта и распространять тепло по всей площади. Выбирая данный метод, следует учитывать, что конструкцию нужно окутать полиэтиленовой пленкой для того, чтобы лучи проходили сквозь нее, а тепло не выходило слишком быстро. Преимущество такого метода в том, что он не требует наличия специальных подстанций, а недостатком является неравномерное прогревание бетонного строения. Этот способ наиболее подходящий для прогревания тонкой конструкции.

Начиная строительство того или иного объекта, позаботьтесь о том, чтобы были соблюдены все правила, рекомендации и учтены все нюансы, в противном случае можно получить не только некачественный результат, но и делать через год капитальный ремонт всего бетонного сооружения.

Бетон будет прочен только в том случае, если он положен правильной методикой и выстоялся согласно нормам.

betonprosto.ru

---

•
  Журнал музыкальные инструменты в миниатюре журнал
•
  Отправить фото на конкурс в журнал
•
  Как работает электронный журнал в школе
•
  Как выглядеть как с обложки журнала
•
  Как вести журнал учета рабочего времени
•
  Журнал учета сосудов работающих под давлением
•
  Журнал учета рабочего времени как вести
•
  Журнал вестник московского университета официальный сайт
•
  Вестник московского университета журнал официальный сайт
•
  Образец заполнения журнала использования фритюрных жиров
•
  Рынок ценных бумаг статьи в журналах
