Журнал учета и содержания средств защиты. Журнал средств защиты
Журнал учета и содержания средств защиты
Организации, которые связаны с опасными факторами, обязаны вести специальные журналы. Они сдержит сведения о средствах защиты. Журнал необходим, для контроля их количества, состояния и местоположения. Также он содержит результаты проверок на наличие дефектов, которые совершаются каждые полгода. При отсутствии этого документа работодатель может быть привлечен к соответствующей ответственности.
Правила ведения документа и ответственный персонал
Работники, задействованные на предприятиях с вредными условиями труда, должны быть обеспечены исправными средствами защиты. А информация об этом должна отражаться соответствующим образом. Во время проверки, если выявляется неправильность его заполнения, выписывается штраф и соответствующие предписания для внесения исправлений.
Законодательством не установлена четкая схема оформления подобной документации. На практике журнал ведут специалисты отделов охраны труда или руководители индивидуальных подразделений. Ответственный персонал назначается в зависимости от сферы использования средств. Следует учитывать, что организации, имеющие вредные условия труда обязательно должны проводить проверку средств защиты всех работников. Соответственно эта процедура должна быть организована должным образом, с отражением результата в документах.
При ведении журнала рекомендуется придерживаться следующих правил:
- Все элементы заранее нумеруются. Исключение составляют каски, коврики, плакаты, защитные ограждения. Возможно, использовать заводские номера для обозначений.
- Цифры пишутся на самом средстве защиты краской либо выбивают. Обычно, последнее делают на металлических поверхностях. Допускается закрепление на элементах специальных бирок с номерами.
- Обычно, за содержание средств в организации отвечает главный инженер либо иной человек, назначенный ответственным сотрудником. Это может быть начальник цеха или участка, в полномочии которого находятся места труда, требующие средств защиты.
- В каждом подразделении ведется индивидуальный журнал учёта и использования средств.
- Журнал отражает все средства защиты, которые находят в использовании персоналом. На каждую разновидность выделяется отдельный блок, где по позициям описаны все элементы.
- Средства защиты, выданные в индивидуальное использование, тоже заносятся в этот документ.
- Все элементы подлежат регулярной проверке не реже одного раза за полгода. Совершает ее ответственный за учёт персонал. Результаты отражаются документально.
Если придерживаться основных правил заполнения, нарушений в журнале не будет. Соответственно проверка контролирующими органами пройдет успешно.
Общий порядок оформления
Журнал учета является официальной книгой. Поэтому, он должен быть прошнурован и на каждой странице иметь свою порядковую нумерацию. Последний листок должен содержать информацию об общем числе страничек. Заверяется документ визой ответственного сотрудника и печатью организации. Первая строчка в книге заполняется в день начального применения средств. Существует несколько разновидностей защитных средств:
- респиратор;
- скафандр;
- каска;
- изолирующий костюм;
- спецодежда;
- противогаз.
Здесь перечислены не все позиции защитных средств. Более широкий список установлен ГОСТом 12.4.011-89.
Важно! Все защитные средства должны проходить соответствующее декларирование и сертификацию. Типовые средства должны соответствовать нормам.
Можно выделить две разновидности защитных средств:
- индивидуальные;
- коллективные.

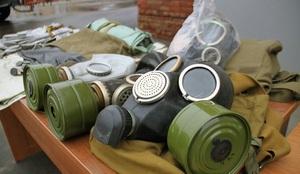

Средства защиты на предприятии
Организации должны организовать не только контроль, но и учёт движения средств защиты. Любая выдача и сдача элемента должна отражаться в специальной индивидуальной карточке. Сам учет средств включает в себя надлежащее хранение, испытание и осмотр. Любые процедуры со средствами защиты должны отражаться документально в специальном журнале.
Предприятие может устанавливать самостоятельно такие нормы предоставления средств защиты, которые обеспечат наилучшую защиту от негативных факторов на месте труда. Подобные нормы утверждаются исходя из экономического и финансового состояния предприятия.
Каждый элемент, вводимый в использование на предприятии, проверяется на чистоту и наличие дефектов и неисправностей. Кроме того, дважды за год рекомендуется проводить специальную проверку, оформленные в виде индивидуальных протоколов. Результат обязательно заносится в журнал. Организация вправе использовать в процессе только исправные средства защиты, без наличия дефектов.
Журнал должен содержать графы для заполнения сведений о проведениях проверок, испытаний и осмотров. Здесь же обозначается дата выдачи средства работнику. Также журнал может предусматривать отдельную графу для примечаний.
Журнал включает в себя множество страниц с различными разделами. Специальной установленной формы его законом не утверждено. Но, стандартно это журнал должен содержать следующие требования:
- индивидуальный номер, установленный бухгалтером;
- название;
- число, месяц и год проведения испытаний. Они совершаются в специальных лабораториях по окончании которых выписываются протоколы испытаний;
- время осмотра;
- информация об ответственном персонале;
- число, месяц и год выдачи средства в использование;
- место нахождения.
Допускается создание дополнительных колонок. Можно писать наименования наверху колонок. Такое возможно, если на предприятие много однотипных средств защиты.
Все странички журнала прошиваются одной плотной нитью. На каждом листке ставится индивидуальный порядковый номер. Скрепляются кончики нити с оборотной стороны. Хвостики не должны быть больше пяти сантиметров. Сверху на ник наклеивается специальная наклейка. Она содержит дату создания и окончания документа, подпись и расшифровку должностного лица, ответственного за журнал. Также здесь ставится печать, немного заходящая на наклейку.

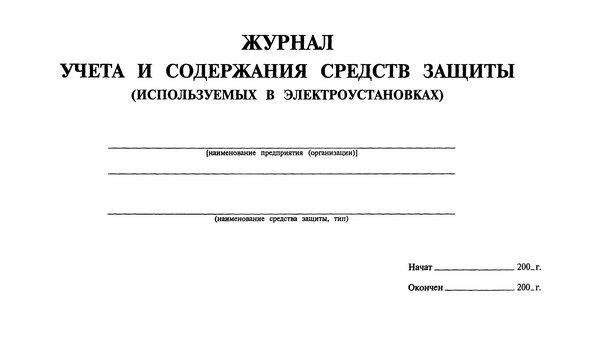

Титульный лист должен содержать:
- дату начала ведения документа;
- название предприятия в полной либо официально сокращенной форме;
- наименование структурного подразделения;
- дата окончания, заполняется по завершению страниц.
Общее оформление документа может корректироваться в зависимости от внутренних правил организации.
Когда выдаются средства, это обязательно отражается специальной карточкой. Она содержит данные работника, получающего средство, а также информацию о самом элементе. При этом, информация должна совпадать с журналом. Таким образом, информация в карте и книге всегда взаимосвязана и идентична. Неверно оформленная документация может навлечь привлечение к ответственности.
Ответственность
Отсутствие журнала в компании относится к серьезным нарушениям правил охраны труда. За такие проступки предприятие может быть оштрафовано по результатам проверки контролирующими организациями.
С целью привлечения к ответственности предусмотрены различные размеры штрафных санкций в зависимости от вида нарушения. Контролирующий орган по окончании проверки выдает предписание по исправлению недочетов. Обычно, подобные проверки проводит инспектор инспекции по труду. Исправленный документ подлежит обязательной повторной проверке.

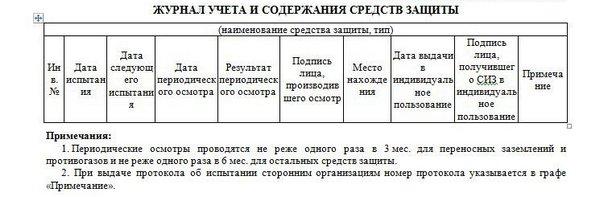

Пример журнала
Как и где хранить журнал?
Журнал хранится у назначенного приказом предприятия ответственного лица. Это может быть:
- главный инженер;
- начальник цеха либо участка;
- руководитель подразделения;
- и тому подобное.
Когда он заканчивается, требуется создать новый документ. При этом, на старом журнале ставится дата его завершения и документ сдается архивному специалисту по общим правилам предприятия.
Здесь вы узнаете, для чего проводится инструктаж по охране труда и как оформить журнал.
Более подробно о том, что как заполняется журнал кассира операциониста по всем правилам, вы изучите тут.
В этом материале мы расскажем правила ведения журнала по приказам в организации.
Законодательством не установлены конкретные правила хранения документа, поэтому они могут быть утверждены на каждом предприятии индивидуально. Обычно журналы хранятся у ответственного лица до момента его завершения, в архивах не более десяти лет.
Журнал учета и содержания средств защиты ведется на предприятиях с опасными условиями труда. Обычно, ответственным лицом за его ведение является главный инженер. Но, допускается назначение иного лица. Законодательством не установлено конкретной формы этого документа. Есть обязательная информация, которую обязательно требуется отобразить.
Вконтакте
Одноклассники
Google+
Журнал учета и содержания средств защиты
| (наименование средства защиты, тип) | |||||||||
| Инв. N | Дата испытания | Дата следующего испытания | Дата периодического осмотра | Результат периодического осмотра | Подпись лица, производившего осмотр | Место нахождения | Дата выдачи в индивидуальное пользование | Подпись лица, получившего СИЗ в индивидуальное пользование | Примечание |
Примечания:
1. Периодические осмотры проводятся не реже одного раза в 3 мес. для переносных заземлений и противогазов и не реже одного раза в 6 мес. для остальных средств защиты.
2. При выдаче протокола об испытании сторонним организациям номер протокола указывается в графе "Примечание".
Приложение N 2
к Инструкции по применению и испытанию
средств защиты, используемых в электроустановках
Журнал испытаний средств защиты из диэлектрической резины и полимерных материалов(перчаток, бот, галош диэлектрических, накладок изолирующих)
| Дата испытания | Инв. N | Предприятие-владелец (структурное подразделение) средства защиты | Испытано повышенным напряжением, кВ | Ток, протекающий через изделие, мА | Результат испытания | Дата следующего испытания | Подпись лица, производившего испытание |
Приложение N 3
к Инструкции по применению и испытанию
средств защиты, используемых в электроустановках
Форма протокола испытаний средств защиты
_________________________________________________________________________
(наименование лаборатории)
Протокол N
от "___" ____________ 200__ г.
_________________________________________________________________________
(наименование средства защиты)
N ____________________________ в количестве _________________________ шт.
принадлежащие ___________________________________________________________
(наименование организации)
испытаны напряжением переменного тока частотой 50 Гц:
изолирующие части ____ кВ в течение ____ мин.
рабочие части ________ кВ в течение ____ мин.
Ток, протекающий через изделие ____ мА
Специальные требования* _________________________________________________
_________________________________________________________________________
_________________________________________________________________________
Дата следующего испытания _______________ 200__ г.
Руководитель лаборатории __________________ _______________________
(подпись) (фамилия, и., о.)
Испытания провел __________________ _______________________
(подпись) (фамилия, и., о.)
Примечание.
При проверке напряжения индикации, проверке работы при повышенном напряжении, испытании соединительного провода и др. результаты испытаний вписываются дополнительно.
_____________________________
* Требования, обусловленные особенностями конструкции средства защиты.
Приложение N 4
к Инструкции по применению и испытанию
средств защиты, используемых в электроустановках
Нормы механических приемосдаточных, периодических и типовых испытаний средств защиты
| Наименование средства защиты | Испытание статической нагрузкой | Продолжительность испытания, мин. | Нагрузка, Н (кгс), при испытаниях | |
| типовых и периодических | приемо-сдаточных | |||
| Штанги изолирующие: | ||||
| - оперативные на напряжение выше 1000 В | На растяжение | 1000 (100) | - | |
| На изгиб | Собственная масса *(1) или масса рабочей части вместе с предохранителем *(2) | - | ||
| - для наложения заземления на провода ВЛ выше 1000 В | На растяжение | 1000 (100) | - | |
| На изгиб | Собственная масса и масса заземляющего провода | - | ||
| - измерительные | На изгиб | Двойная масса рабочей части *(1) | - | |
| Клещи изолирующие на напряжение выше 1000 В | На растяжение | 1000 (100) | - | |
| Указатели напряжения выше 35 кВ | На изгиб | Двойная масса рабочей части *(1) | - | |
| Изолирующие подставки | На сжатие | 3500 Н/м2 (350 кгс/м*(2), равномерно распределенная 800 | - | |
| На устойчивость | (80) на краю | |||
| Изолирующий инструмент с однослойной изоляцией | На удар | По ГОСТ 11516 | ||
| На адгезию | ||||
| Специальные полимерные изоляторы | На растяжение | - | 1,25 Рн *(3) | |
| Изолирующие канаты | На растяжение | - | 25% Рр *(4) | |
| Гибкие изоляторы | На растяжение | - | 1,25 Рн *(5) | |
| Гибкая изолирующая лестница: | ||||
| - тетива | На растяжение | - | 2000 (200) | |
| - ступенька | На изгиб | - | 1250 (125) | |
| Жесткая изолирующая лестница: | ||||
| - тетива | На растяжение | - | 2000 (200) | |
| - ступенька | На изгиб | - | 1250 (125) | |
| - лестница под углом 45° | На изгиб | - | 1250 (125) | |
| Изолирующие вставки телескопических вышек | На сжатие | - | 2200 (220) | |
| На изгиб | - | 250 (25) | ||
| Гибкие изолирующие покрытия для работ под напряжением | На прокол | - | 10 Н/мм | - |
| Гибкие изолирующие накладки для работ под напряжением | На растяжение | - | 45 кгс/см2 | - |
| Предохранительные пояса и страховочные канаты *(6) | На разрыв | - | 10000 (1000) *(7) ───────────── 7000 (700) | 10000 (1000) *(7) ──────────── 7000 (700) |
| Приставные изолирующие лестницы и стремянки | ||||
| - тетива | на изгиб | 1000 (100) | 1000 (100) | |
| - ступенька | на изгиб | 1200 (120) | 1200 (120) |
Примечания:
*(1) Прогиб изолирующей части не более 10% для штанг и указателей напряжения до 220 кВ и 20% - для штанг выше 220 кВ, методика проведения испытаний - по ГОСТ 20494. Прогиб штанг для наложения заземления на ВЛ до 10 кВ с поверхности земли и методы испытаний приводятся в ТУ на конкретные виды изделий.
*(2) Для штанг универсальных до 35 кВ для замены предохранителей.
*(3) Значения Рн для полимерных изоляторов указаны в табл.2.8.
*(4) Значения Рр для изолирующих канатов указаны в табл.2.9.
*(5) Значения Рн для гибких изоляторов указаны в п.2.19.20.
*(6) Пояса предохранительные при типовых, периодических и приемосдаточных испытаниях подвергаются также динамическим и другим испытаниям согласно ГОСТ Р 12.4.184 и ГОСТ Р 50849.
*(7) В числителе приведена статическая нагрузка для пояса без амортизатора, в знаменателе - для пояса с амортизатором и страховочного каната.
Приложение N 5
к Инструкции по применению и испытанию
средств защиты, используемых в электроустановках
Нормы электрических приемосдаточных, периодических и типовых испытаний средств защиты
| Наименование средства защиты | Напряжение электроустановок, кВ | Испытательное напряжение, кВ | Продолжительность испытания, мин. | Ток, протекающий через изделие, мА, не более |
| Штанги изолирующие | До 1 | - | ||
| До 35 | 3-кратное линейке, но не менее 40 | - | ||
| 110 и выше | 3-кратное фазное | - | ||
| Изолирующая часть штанг переносных заземлений с металлическими звеньями | 6-10 | - | ||
| 110-220 | - | |||
| 330-500 | - | |||
| - | ||||
| - | ||||
| Изолирующие гибкие элементы заземления бесштанговой конструкции | - | |||
| - | ||||
| - | ||||
| Головки измерительных штанг | 35-500 | - | ||
| Продольные и поперечные планки ползунковых головок и изолирующий канатик измерительных штанг | 220-500 | 2,5 на 1 см длины | - | |
| Изолирующие клещи | До 1 | - | ||
| Выше 1 до 10 | - | |||
| До 35 | - | |||
| Указатели напряжения выше 1000 В*(1): | ||||
| - изолирующая часть | До 10 | - | ||
| Выше 10 до 20 | - | |||
| Выше 20 до 35 | - | |||
| - | ||||
| Выше 110 до 220 | - | |||
| - рабочая часть*(2) | До 10 | - | ||
| Выше 10 до 20 | - | |||
| Выше 20 до 35 | - | |||
| - напряжение индикации | Не более 25% номинального напряжения электроустановки | - | - | |
| Указатели напряжения до 1000 В: | ||||
| - изоляция корпусов | До 0,5 | - | ||
| Выше 0,5 до 1 | - | |||
| - проверка работы при повышенном напряжении: | ||||
| однополюсные | До 1 | 1,1 U раб. наиб. | 0,6 | |
| двухполюсные*(3) | До 1 | 1,1 U раб. наиб. | ||
| - напряжение индикации | До 1 | Не выше 0,05 | - | - |
| Указатели напряжения для проверки совпадения фаз: | ||||
| - изолирующая часть | До 10 | - | ||
| Выше 10 до 20 | - | |||
| Выше 20 до 35 | - | |||
| - | ||||
| - рабочая часть | До 10 | - | ||
| - | ||||
| - | ||||
| - | ||||
| - | ||||
| - напряжение индикации: по схеме согласного включения | Не менее 7,6 | - | - | |
| Не менее 12,7 | - | - | ||
| Не менее 20 | - | - | ||
| Не менее 28 | - | - | ||
| Не менее 40 | - | - | ||
| Не менее 100 | - | - | ||
| по схеме встречного включения | Не выше 1,5 | - | - | |
| Не выше 2,5 | - | - | ||
| Не выше 3,5 | - | - | ||
| Не выше 5 | - | - | ||
| Не выше 17 | - | - | ||
| Не выше 50 | - | - | ||
| - соединительный провод | До 20 | - | ||
| 35-110 | - | |||
| Электроизмерительные клещи | До 1 | - | ||
| Выше 1 до 10 | - | |||
| Устройство для прокола кабеля: | ||||
| - изолирующая часть | До 10 | - | ||
| Перчатки диэлектрические | Все напряжения | По техническим условиям | ||
| Боты диэлектрические | Все напряжения | По ГОСТ 13385 | ||
| Галоши диэлектрические | До 1 | По ГОСТ 13385 | ||
| Ковры резиновые диэлектрические | Все напряжения | По ГОСТ 4997 | ||
| Изолирующие подставки | До 10 | - | ||
| Изолирующие накладки: | ||||
| - жесткие | До 0,5 | - | ||
| Выше 0,5 до 1 | - | |||
| Выше 1 до 10 | - | |||
| - | ||||
| - | ||||
| - гибкие из полимерных материалов | До 0,5 | |||
| Выше 0,5 до 1 | ||||
| Изолирующие колпаки: | ||||
| - на жилы отключенных кабелей | До 10 | - | ||
| - на отключенные ножи разъединителей | До 10 | - | ||
| Изолирующий инструмент | До 1 | По ГОСТ 11516 | ||
| Специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 110 кВ и выше | 110-1150 | 2,5 на 1 см длины | 0,5 | |
| Гибкие изолирующие покрытия для работ под напряжением | До 1 | 1 мА/1 дм2 | ||
| Гибкие изолирующие накладки для работ под напряжением | До 1 | |||
| Приставные изолирующие лестницы и стремянки | До и выше 1 | 1,0 на 1 см длины |
Примечания:
*(1) Указатели напряжения выше 1000 В при типовых и периодических испытаниях проверяют на отсутствие индикации от влияния соседних цепей, находящихся под напряжением, согласно ГОСТ 20493.
*(2) Испытание рабочей части указателей напряжения до 35 кВ проводится для указателей такой конструкции, при операциях с которыми рабочая часть может стать причиной междуфазного замыкания или замыкания фазы на землю.
*(3) Для двухполюсных указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.
*(4) Методы проведения типовых, периодических и приемо-сдаточных испытаний - согласно ГОСТ или техническим условиям на соответствующее средство защиты.
Приложение N 6
к Инструкции по применению и испытанию
средств защиты, используемых в электроустановках
lektsia.com
ЖУРНАЛ УЧЕТА И СОДЕРЖАНИЯ СРЕДСТВ ЗАЩИТЫ
| (наименование средства защиты, тип) | |||||||||
| Инв. № | Дата испытания | Дата следующего испытания | Дата периодического осмотра | Результат периодического осмотра | Подпись лица, производившего осмотр | Место нахождения | Дата выдачи в индивидуальное пользование | Подпись лица, получившего СИЗ в индивидуальное пользование | Примечание |
Примечания:
1. Периодические осмотры проводятся не реже одного раза в 3 м ес. для переносных заземлений и противогазов и не реже одного раза в 6 мес. для остальных средств защиты.
2. При выдаче протокола об испытании сторонним организациям номер протокола указывается в графе «Примечание».
Приложение № 2
к Инструкции по применению и
испытанию средств защиты,
используемых в электроустановках
ЖУРНАЛ ИСПЫТАНИЙ СРЕДСТВ ЗАЩИТЫ ИЗ ДИЭЛЕКТРИЧЕСКОЙ РЕЗИНЫ И ПОЛИМЕРНЫХ МАТЕРИАЛОВ (перчаток, бот, галош диэлектрических, накладок изолирующих)
| Дата испытания | Инв. № | Предприятие-владелец (структурное подразделение) средства защиты | Испытано повышенным напряжением, кВ | Ток, протекающий через изделие, мА | Результат испытания | Дата следующего испытания | Подпись лица, производившего испытание |
Приложение № 3
к Инструкции по применению и
испытанию средств защиты,
используемых в электроустановках
ФОРМА ПРОТОКОЛА ИСПЫТАНИЙ СРЕДСТВ ЗАЩИТЫ
| _________________________________________________________________________ (наиме н ова ние лаборатории) Протоко л № от «__ » _________ 200__ г. _________________________________________________________________________ (наименование средства защиты) № _________________________________ в количестве _______________________ шт. принадлежащие ___________________________________________________________ (наименование организации) испытаны напряжением переменного тока частотой 50 Гц: изолирующие части _____ кВ в течение _____ мин. рабочие части __________ кВ в течение _____ мин. Ток, протекающий через изделие _____ мА Специальные требовани я1 __________________________________________________ _________________________________________________________________________ _________________________________________________________________________ 1 Требования, обусловленные особенностями конструкции средства защиты. Дата следу ю щего испытания ______________ 200__ г. Руководитель лаборатории _________________________ ________________________ (под п ись) (фамилия, и., о.) Испытания прове л _______ _________________________ ________________________ (под п ись) (фамилия, и., о.) |
Примечание.
При проверке напряжения индикации, проверке работы при повышенном напряжении, испытании соединительного провода и др. результаты испытаний вписываются дополнительно.
Приложение № 4
к Инструкции по применению и
испытанию средств защиты,
используемых в электроустановках
НОРМЫ МЕХАНИЧЕСКИХ ПРИЕМОСДАТОЧНЫХ, ПЕРИОДИЧЕСКИХ И ТИПОВЫХ ИСПЫТАНИЙ СРЕДСТВ ЗАЩИТЫ
| Наименование средства защиты | Испытание статической нагрузкой | Продолжительность испытания, мин. | Нагрузка, Н (кгс), при испытаниях | |
| типовых и периодических | Приемо-сдаточных | |||
| Штанги изолирующие: | ||||
| - оперативные на напряжение выше 1000 В | На растяже н ие | 100 0 ( 100) | - | |
| На и згиб | Собственная масса1) или масса рабочей части вместе с предохранителем2) | - | ||
| - для наложения заземления на провода ВЛ выше 1000 В | На растяжение | 1000 (100) | - | |
| На изгиб | Собственная масса и масса заземляющего провода | - | ||
| - измерительные | На изгиб | Дво й ная масса рабочей части1) | - | |
| Клещи изолирующие на напряжение выше 1000 В | На растяже н ие | 100 0 ( 100) | - | |
| Указатели напряжения выше 35 кВ | На изгиб | Двойная масса рабочей части1) | - | |
| Изолирую щ ие подставки | На сжатие | 3500 Н/м2 (350 кгс /м2 ) ), равномерно ра спределенная 800 (80) на краю | - | |
| На устойчивость | ||||
| Изолирующий инструмент с однослойной изоляцией | На удар | По ГОСТ 11516 | ||
| На адгезию | ||||
| Специальные полимерные изоляторы | На растяжение | - | 1,25 Рн3) | |
| Изолирующие канаты | На растяжение | - | 25 % Рр4) | |
| Гибкие изоля т оры | На растяжение | - | 1 ,25 Р н5) | |
| Гибкая изолирующая лестница: | ||||
| - тетива | На растяжение | - | 2000 (200) | |
| - ступенька | На изгиб | - | 125 0 ( 125) | |
| Жесткая из о лирующ ая лестница: | ||||
| - тетива | На растяжение | - | 2000 (200) | |
| - ступенька | На изгиб | - | 125 0 ( 125) | |
| - лестница под углом 45° | На изгиб | - | 125 0 ( 125) | |
| Изолирующие вставки телескопических вышек | На сжатие | - | 2200 (220) | |
| На изгиб | - | 250 (25) | ||
| Гибкие изолирующие покры т ия для работ под напряжением | На прокол | - | 1 0 Н/мм | - |
| Гибкие изолирующие накладки для работ под напряжением | На растяжение | - | 45 кгс /см2 | - |
| Предохранительные пояса и страховочные канаты6) | На разрыв | - | 10000 ( 1000 )7) 7000 (700) | 10 000 (1000)7) 7000 (700) |
| Приставные изолирующие лестницы и стремянки | ||||
| - т етива | на изгиб | 1000 (100) | 1000 (100) | |
| - ступенька | на изгиб | 1200 (120) | 1200 (120) |
Примечания:
1) Прогиб изолирующей части не более 10 % для штанг и указателей напряжения до 220 к В и 20 % - для штанг выше 220 кВ, методика проведения испытаний - по ГОСТ 20494. Проги б штанг для наложения заземления на ВЛ до 10 кВ с поверхности земли и методы испытаний приводятся в ТУ на конкретные виды изделий.
2) Для штанг универсальных до 35 кВ для замены предохранителей.
3) Значения Р н для полимерных изоляторов указаны в табл. 2.8 .
4) Значения Рр для изолирующих канатов указаны в табл. 2.9 .
5) Значения Рн для гибких изоляторов указаны в п. 2.19.20 .
6) Пояса предохранительные при типовых, периодических и приемосдаточных испытаниях подвергаются также динамическим и другим испытаниям согласно ГОСТ Р 12.4.184 и ГОСТ Р 50849.
7) В числителе приведена статическая нагрузка для пояса без амортизатора, в знаменате л е - для пояса с амортизатором и страховочного каната.
Приложение № 5
к Инструкции по применению и
испытанию средств защиты,
используемых в электроустановках
НОРМЫ ЭЛЕКТРИЧЕСКИХ ПРИЕМО-СДАТОЧНЫХ, ПЕРИОДИЧЕСКИХ И ТИПОВЫХ ИСПЫТАНИЙ СРЕДСТВ ЗАЩИТЫ
| Наименование средства защиты | Напряжение электроустановок, кВ | Испытательное напряжение, кВ | Продолжительность испытания, мин. | Ток, протекающий через изделие, мА, не более | |
| Штанги изолирующие | До 1 | - | |||
| До 35 | 3-кратное линейн о е, но не менее 40 | - | |||
| 11 0 и выше | 3-кратное фазное | - | |||
| Изолирую щ ая часть штанг переносных заземлений с металлическими звеньями | 6-10 | - | |||
| 11 0-220 | - | ||||
| 330-500 | - | ||||
| - | |||||
| - | |||||
| Изолирую щ ие гибкие элементы заземления бесштанговой конструкции | - | ||||
| - | |||||
| - | |||||
| Головки измерительных штанг | 35-500 | - | |||
| Продольные и поперечные планки ползу н ковы х головок и изолирующ ий канатик измерительных штанг | 220-500 | 2,5 на 1 см длины | - | ||
| Изолирую щ ие клещи | До 1 | - | |||
| Выше 1 до 10 | - | ||||
| До 35 | - | ||||
| Указатели напряжения выше 1000 В1) : | |||||
| - и золирующая часть | До 10 | - | |||
| Выше 10 до 20 | - | ||||
| Вы ш е 20 до 35 | - | ||||
| - | |||||
| Выше 11 0 до 220 | - | ||||
| - рабочая часть2) | До 10 | - | |||
| Выше 10 до 20 | - | ||||
| Выше 20 до 35 | - | ||||
| - напряжение индикации | Не более 25 % номинального напряжения электроустановки | - | - | ||
| Указатели напряжения до 1 000 В: | |||||
| - изоляция корпусов | До 0,5 | - | |||
| Выше 0,5 до 1 | - | ||||
| - проверка работы при повышенном напряжении: | |||||
| однополюсные | Д о 1 | 1,1 U раб. наиб. | 0,6 | ||
| двухполюс н ые3) | Д о 1 | 1,1 U раб. наиб. | |||
| - напряжение индикации | Д о 1 | Не выше 0,05 | - | - | |
| Указатели напряжения для про в ерки совпадения фаз: | |||||
| - изолирующая часть | До 1 0 | - | |||
| Выше 1 0 до 20 | - | ||||
| Выше 20 до 35 | - | ||||
| - | |||||
| - рабочая часть | До 10 | - | |||
| - | |||||
| - | |||||
| - | |||||
| 11 0 | - | ||||
| - напряжение индикации: | |||||
| по схеме согласного включения | Не менее 7,6 | - | - | ||
| Не менее 12 , 7 | - | - | |||
| Не менее 20 | - | - | |||
| Не менее 28 | - | - | |||
| Не менее 40 | - | - | |||
| Не менее 1 00 | - | - | |||
| по схеме встречного включения | Не выше 1,5 | - | - | ||
| Не выше 2,5 | - | - | |||
| Не выше 3,5 | - | - | |||
| Не выше 5 | - | - | |||
| Не выше 17 | - | - | |||
| Не выше 5 0 | - | - | |||
| - соединительный провод | До 20 | - | |||
| 35-1 1 0 | - | ||||
| Электроизмерительные клещи | До 1 | - | |||
| Выш е 1 до 10 | - | ||||
| Устройство для прокола кабеля: | |||||
| - изолирующая часть | Д о 10 | - | |||
| Перчатки диэлектрические | Все напряжения | По техническим условиям | |||
| Боты диэлектрические | Все напряжения | По ГОСТ 13385 | |||
| Галоши диэлектрические | Д о 1 | По ГОСТ 13385 | |||
| Ковры резиновые диэлектрические | Все напряжения | По ГОСТ 4997 | |||
| Изолирующие подставки | До 10 | - | |||
| Изолирующие накладки: | |||||
| - жесткие | До 0,5 | - | |||
| Выше 0,5 до 1 | - | ||||
| Выше 1 до 10 | - | ||||
| - | |||||
| - | |||||
| - г и бкие из полимерных материалов | До 0,5 | ||||
| Выше 0,5 до 1 | |||||
| Изолирующие колпаки: | |||||
| - на жилы отключенных кабелей | До 10 | - | |||
| - на отключенные ножи разъединителей | Д о 10 | - | |||
| Изолирующий инструмент | До 1 | По ГОСТ 11516 | |||
| Специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 11 0 кВ и выше | 110-1150 | 2,5 на 1 см длины | 0,5 | ||
| Гибкие изолирующие покрытия для работ под напряжением | До 1 | 1 м А/1 дм2 | |||
| Гибкие изолирующие накладки для работ под напряжением | Д о 1 | ||||
| Приставные изолирующие лестницы и стремянки | До и выше 1 | 1,0 на 1 см длины | - | ||
Примечания:
1) Указатели напряжения выше 1000 В при типовых и периодических испытаниях проверяют на отсутствие индикации от влияния соседних цепей, находящихся под напряжением, согласно ГОСТ 20493.
2) Испытание рабочей части указателей напряжения до 35 кВ проводится для указателей такой конструкции, при операциях с которыми рабочая часть может стать причиной междуфазного замыкания или замыкания фазы на землю.
3) Для двухполюсных указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.
4) Методы проведения типовых, периодических и приемо с даточных испытаний - согласно ГОСТ или техническим условиям на соответствующее средство защиты.
Приложение № 6
к Инструкции по применению и
испытанию средств защиты,
используемых в электроустановках
stydopedia.ru
