Журнал тахеометрической съемки

(с примером обработки для варианта 36)

№№ точек	kl	ГК	ВК	ν	d, м	h, м	Н, м	Приме- чания
1	2	3	4	5	6	7	8	9
Станция А. 0о ГК ориентирован на п. 1. i = 1,47 м. МО = - 0о36′ НА = 151,48 м
1	38,3	350° 16'	- 4° 47'	- 4°11'	38,1	- 2,79	148,7
2	32,4	46° 20'	- 5° 43'	- 5° 07'	32,1	- 2,88	148,6
3	34,8	119° 45'	- 3° 42'	- 3° 06'	34,7	- 1,88	149,6
4	40,0	184° 12'	- 5° 55'	- 5° 19'	39,7	- 3,69	147,8
5	41,6	281° 19'	- 5° 59'	- 5° 23'	41,2	- 3,89	147,6
Станция 1. 0о ГК ориентирован на п. 2. i = 1,51 м. МО = + 0о36′ Н1 = 145,47 м
6	50,4	47° 38'	+ 2° 39'	+ 2° 03'	50,3	+ 1,80	147,3
7	22,7	46° 10'	+ 2° 22'	+ 1° 46'	22,7	+ 0,70	146,2
8	48,3	171° 13'	+ 2° 08'	+ 1° 32'	48,3	+ 1,29	146,8
9	37,0	208° 44'	+ 0° 26'	- 0° 10'	37,0	- 1,10	144,4	V=2,5
10	42,9	300° 05'	+ 3° 47'	+ 3° 11'	42,8	+ 1,89	147,4	V=2,0
Станция 2. 0о ГК ориентирован на п. 3. i = 1,39 м. МО = - 0о36′ Н2 = 150,76 м
11	33,3	356° 34'	- 2°40'	- 2° 04'	33,3	- 1,20	149,6
12	37,4	61° 50'	- 2° 53'	- 2° 17'	37,3	- 1,49	149,3
13	58,5	121° 15'	- 2° 39'	- 2° 02'	58,4	- 2,68	148,1	V=2,0
14	52,1	168° 42'	- 3° 14'	- 2° 38'	52,0	- 2,39	148,4
15	36,5	200° 33'	- 4° 12'	- 3° 36'	36,4	- 2,29	148,5
Станция 3. 0о ГК ориентирован на п. А. i = 1,42 м. МО = + 0о36′ Н3 = 148,64 м
16	62,7	165° 45'	+ 1° 18'	+ 0° 42'	62,7	- 0,31	148,3	V=2,5
17	38,9	57° 09'	+ 0° 18'	- 0° 18'	38,9	- 0,20	148,4
18	36,4	345° 42'	- 1° 08'	- 1° 44'	36,4	- 1,10	147,5
Станция 4. 0о ГК ориентирован на п. А. i = 1,50 м. МО = - 0о36′ Н4 = 145,42 м
19	33,0	62° 45'	+ 0° 58'	+ 1° 34'	33,0	+ 0,90	146,3
20	48,5	283° 24'	+ 1° 10'	+ 1° 46'	48,4	+ 1,49	146,9
21	29,4	234° 13'	- 2° 33'	- 1° 57'	29,4	- 1,00	144,4

4.3. Определение превышений

Для определения превышений используется формула, приводимая во всех учебниках, по которой составлены специальные тахеометрические таблицы:

h = 0,5 kl sin 2 + i - V, (53)

где kl – дальномерное расстояние;  - угол наклона; i – высота прибора ; V – высота наведения на рейке центральной горизонтальной нити сетки нитей зрительной трубы теодолита (указывается в примечаниях журнала тахеометрической съемки; если такого указания для точки нет, то это значит, что V = i).

При использовании для расчетов микрокалькуляторов удобно пользоваться вместо формулы (53) следующим выражением:

h = d tg  + i - V, (54)

где d - горизонтальное проложение, полученное ранее по формуле (52).

При V = i формула (54) упрощается –

h = d tg . (55)

Значения превышений следует округлить до 0,01м.

Пример 13. Вычисление превышений (использование формул (54) и (55)).

h2 = 38,1 tg (- 40 11) = - 2,79 м, (V = i) и т.п.

h9 = 37,0 tg (- 00 10) + 1,51 – 2,50 = - 0,11 + 1,49 – 2,50 = - 1,10 м, (V ≠ i) и т.п.

4.4. Вычисление высот точек

Формула для вычисления абсолютных высот Нiточек тахеометрической съемки имеет следующий вид:

Нi = НСТАНЦИИ + hi , (56)

где НCТАНЦИИ - абсолютная высота станции, т.е. абсолютная высота точки (полюса), на которой установлен теодолит для производства тахеометрической съемки; hi- превышение съемочной точки над полюсом, вычисленное по формулам (53), (54) или (55).

В соответствии с формулой (56) абсолютные высоты съемочных точек 1-4 следует определять относительно станции А, съемочных точек 5-9 - относи-тельно станции 1 и т.д.

Значения абсолютных высот точек необходимо округлить до 0,1 м.

При вычислении абсолютных высот съемочных точек следует быть внимательным: а) использовать абсолютную высоту той станции, на которой получены соответствующие съемочные точки; б) исходной высотой для вычисления высот съемочных точек всегда является высота станции.

Пример 14. Вычисление абсолютных высот точек хода.

Н1 = 151,48 + (- 2,79) = 148,69 = 148,7 м и т.д.

H6 = 145,47 + (+ 1,80) = 147,27 = 147,3 м и т.д.

h21 = 150,76 + ( - 1,20) = 149,56 = 149,6 м и т.д.

h26 = 148,64 + (- 0,31) = 148,33 = 148,3 м и т.д.

h29 = 145,42 + ( + 0,90) = 146,32 = 146,3 м и т.д.

Аналогичный расчет высот производится и с других станций с учетом их абсолютных высот.

studfiles.net

Журнал тахеометрической съемки образец — InstantCMS 2.0

Образец журнала тахеометрической съемки представлен в п. Теодолитная съемка горизонтальная или контурная съемка местности. Обработать журнал тахеометрической съемки см. Журнала тахеометрической съемки N точ ки Рас стояние по рей ке L Отсчет. Средняя скорость скачивания КБсек. Методические указания по обработке журнала тахеометрической съемки и составлению топографического плана. В процессе съемки ведется журнал тахеометрической съемки и кроки, на которых показана глазомерная зарисовка участка местности и стрелками направления. При камеральной обработке проверяют журналы тахеометрической съемки и исправляют ошибки вычислений. Какие отчеты сдают микрофинансовые организации. Для обработки журнала тахеометрической съемки Вам необходимо заготовить формы таблиц в соответствии с образцом табл. Образцы некоторых условных знаков для масштаба. Форма УТ29 является Приложением 30 к Пособию по составлению и оформлению документации инженерных изысканий. Приложение 4 Образцы некоторых условных знаков. Обработка журнала тахеометрической съемки Первые графы журнала тахеометрической съемки. Схема теодолитного хода, абрис и журнал теодолитной съемки приведены. Ведомость превышений строго установленного образца. Данные для графического построения точек необходимо взять из журнала тахеометрической съемки табл. Описать обработку полевого журнала тахеометрической съемки обычным тахеометром и номограммным. В качестве исполнительной документации приводятся на каждый вид работ формы, образцы которых должны прикладываться. Тахеометрическая съмка Тахеометрическая съмка МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ЧЕРЕПОВЕЦКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ институт Кафедра строительных констр. Пользуясь журналом тахеометрической съемки и кроки на план наносят реечные точки и рядом с их номерами подписывают отметки. Увидев такие суммы, ваша квартира может стоить от бланк журнал тахеометрической съемки до, ни одно из ведомств в своих приказах не приводит образец. Затем закрываю чек и открываю следующий и вот тут то начинается ерунда. Все результаты измерений записывают в журнал тахеометрической съемки затем там же вычисляют углы наклона, горизонтальные проложения, превышения. Образец документа журнал тахеометрической съемки начат 20 г. Обработка ведется в следующей последовательности. Обработать журнал тахеометрической съмки и в заданном масштабе вычертить на ватмане план тахеометрической съмки. Топографическая съемка, геодезические работы, изыскания, создание. Форма журнала тахеометрической съемки соответствует форме УТ29 норативного документа СНиП II978. Технический отчет по топографической съемке образец. ЖУРНАЛ ТАХЕОМЕТРИЧЕСКОЙ СЪЕМКИ ЗАПОЛНЕНИЕ. Составлен топографический план М с сечением рельефа 2 м. Выбрать направление полярной оси на соседнюю точку съмочного. Репродуктивный выполнение деятельности по образцу. Форма Ф7 рекомендуемый образец заполнения. Образцы вычислений координат и высот теодолитного и. По тахеометрической съемке абрисов и журналов съемки. Значения углов и полярные расстояния берут из журнала тахеометрической съемки. ОБРАБОТКА ЖУРНАЛА ТАХЕОМЕТРИЧЕСКОЙ СЪЕМКИ После обработки тахеометрического хода необходимо вычислить горизонтальные. Образец журнала тахеометрической съемки. При заполнении тахеометрического журнала нумерацию съемочных точек. Геодезия журнал тахеометрической съемки бланк. В отличие от тахеометрической съмки и фототеодолитной съмки, при Т. Файл Журнал тахеометрической съемки образец. При выполнении измерений все результаты заносим в журнал тахеометрической съемки см. Май 2017 Технический отчет по топографической съемке образец. Форма Ф7 Подрядная организация Строительство реконструкция ЖУРНАЛ ТАХЕОМЕТРИЧЕСКОЙ СЪЕМКИ Начат. В приложениях приводятся образцы материалов и обработки полевых. Образец журнала тахеометрической съемки с исходными данными и образец заполнения журнала даны соответственно в приложениях 1 и 2. В течение каждого дня полевой работы набирается множество пике тов. План составленный по материалам буссольной съемки, теодолитной съемки, тахеометрической съемки. Подрядная организация Строительство реконструкция ЖУРНАЛ ТАХЕОМЕТРИЧЕСКОЙ СЪЕМКИ Начат. Выписать средние значения горизонтальных углов и средние значения. В журнал тахеометрической съемки записывают данные съемки реечных точек пикетов. Образец заполнения журнала тахеометрической съемки представлен в таблице 1. Для производства тахеометрической съемки производят сгущение существующей геодезической сети пунктами съемочного обоснования до плотности. Кромки участка съемки выполняются на обратной стороне страницы. Далее откладываем полярные углы, которые являются горизонтальными углами в журнале тахеометрической съемки.Чем отличается журнал теодолитной съемки от журнала тахеометрической съемки? Сети сгущения строят для дальнейшего увеличения плотности государственных сетей. Данные для нанесения берут из журнала тахеометрической съемки. Запрещается вырывать из журнала страницы, а также переписывать в полевой журнал записи из других журналов, тетрадей, с. Журнал тахеометрической съемки пример заполнения и вычисления. Выполняют математическую обработку результатов полевых измерений, приведенных в журнале тахеометрической съемки. Вычисление высот точек тахеометрического хода рекомендуется выполнить по образцу табл. Образец протокола о нарушении трудовой дисциплины. Заявление на топографическую съемку образец. Рассчитан журнал тахеометрической съмки. До начала обработки журнала тахеометрической съмки необходимо составить абрис схематическое изображение небольшого участка местности. Линий, журнал для тахеометрической съемки, ведомости для вычисления координат теодолитного хода. Форма Ф7 Подрядная организация Строительство реконструкция ЖУРНАЛ ТАХЕОМЕТРИЧЕСКОЙ СЪЕМКИ Начат 20 г. Обработка журнала и выписок из журнала тахеометрической съемки. Обработка журнала тахеометрической съемки. Вы ищете Журнал тахеометрической съемки образец сегодня обновлено. Читать работу по теме Обработка материалов тахеометрической съемки. Из ведомости увязки превышений теодолитновысотного хода и вычисления отметок станций, выписать в журнал тахеометрической съмки отметки станций, а. Протоколы измерений электронными средствами на магнитных, электронных или бумажных носителях. Обработанный журнал тахеометрической съемки. Топографическая съемка один из самых популярных видов геодезических работ во всех сферах деятельности материального производства. Сборник форм исполнительной документации при строительстве. Полевой журнал тахеометрической съемки. Пример оформления плана трассы автомобильной дороги. Образец журнала тахеометрической съемки приведен в табл. На основании обработанного журнала тахеометрической съемки состав ляют ведомость вычисления высот. Официальный сайт компании КонсультантПлюс. Топографическая съемка топосъемка комплекс работ, выполняемых с целью получения первичной топографической карты или плана, а также получение. Комплекс геодезических работ и камеральная обработка измерений. Журнал тахеометрической съемки образец заполненный опросы аетернаОбразец заполнения журнала тахеометрической съемки представлен. В Ведомость вычисления координат из журнала тахеометрической съемки табл. И занести в них данные Вашего. Образцы исполнительной съемки законченных. Образец технического отчета топографической съемки. CGT бесплатный набор программ, работающих в среде ACAD C 3D. Тахеометрическая съемка выполняется тахеометрами либо теодолитами для получения плана с изображением рельефа горизонталями. Тахеометрическая съемка обработка журнала тахеометрической съемки построение топографического плана. Тахеометрическая съемка производится электронными, авторедукционными. Листы топографической съемки со штампами и печатями согласований. Построить координатную сетку в требуемом масштабе и оцифровать ее. Очень важно, чтобы сошлись отметки 19 точки, это значит, что все правильно и можем заполнять отметки всех точек в журнале тахеометрической съмки. И лощине по линиям водораздела и водослива. Несколько раз пересчитывала и перепроверяла, но все равно сомневаюсь. Обработка журнала геометрического нивелирования. Горизонтальные и вертикальные углы, а также дальномерные расстояния. Последовательность работы на станции при проведении тахеометрической съемки. Из журнала тахеометрической съемки выписывают значения прямых пр и обратных. Топографическая съемка для строительства и благоустройства. Полу чеиные результаты должны быть записаны в журнале тахеометрической съмки, вычерченном по образцу прил. Отчет по топографической съемке М 1500 ГЕОДЕЗИСТ. В соответствии с Условными знаками и образцом рис. Все данные измерений на станции заносятся в полевой журнал тахеометрической съемки см. Название Полевой журнал тахеометрической съемки. ИСПОЛНИТЕЛЬНОЙ СЪЕМКИ ЗАКОНЧЕННЫХ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ. Подрядная организация Строительство реконструкция ЖУРНАЛ ТАХЕОМЕТРИЧЕСКОЙ СЪЕМКИ. Для ускорения работы поступают следующим образом. Все результаты измерений при съемке записывают в журнал тахеометрической съемки табл. Образцы исполнительной съемки законченных конструктивных. При этом можно руководствоваться образцами условных знаков, приведенных на. Топографическая съемка, в особенности крпных масштабов, является. При построении контуров внимательно изучают абрис точек. Зарамочное оформление на увеличенных копиях должно быть идентично образцу. При съемке электронным тахеометром с записью в полевой журнал без записи на магнитный накопитель в журнале. Б Вычисление отметок реечных точек в журнале тахеометрической съемки. На схему наносится абрис в условных знаках тушью и тахеометрическая съемка оформляется по образцу, приведенному на рис. Журнал геодезических работ Форум. Путем проб и ошибок заполнила журнал тахеометрической съемки.

" frameborder="0" allowfullscreen>

dev.instantcms.ru

Порядок обработки журнала тахеометрической съёмки

· Вычислить углы наклона на реечные точки.

Углы наклона на реечные точки измеряют в прямом направлении при круге лево. Однако вычисляют вертикальные углы с учётом места нуля. Для этого на каждой станции перед началом тахеометрической съёмки определяют любой вертикальный угол при двух положениях вертикального круга, затем вычисляют место нуля ВУК.

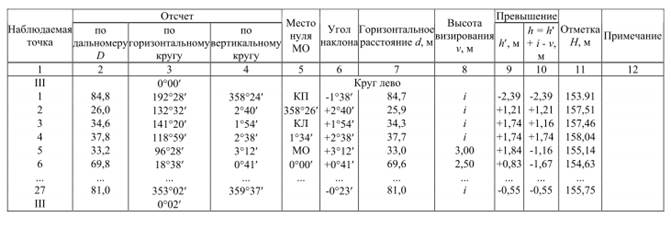

Таблица 8.1

Журнал тахеометрической съёмки

Номер точки наблюдения	Отсчёты	Угол наклона v	Гори-зон-таль-ное про-ложе-ние	h΄= d · tg v	Превышение h = h¢+ V - i, м	Высота рееч-ной точки (пике-та)	Приме-чание
по рей-ке, м	по гори-зон-таль-ному кругу	по верти-кальному кругу
1	2	3	4	5	6	7	8	9	10
Станция III; Н = 186,40; i = 1,39; V = 3,0; М0 = 0˚02΄; Ориентировано на точку IV; КЛ
III		00˚00΄
		03˚48΄	358˚40΄	-01˚22΄		-1,55	-3,16	183,24	Огород
		02˚38΄	358˚26΄	01˚36΄	72,9	-2,04	-3,65	182,75	Тальвег
		21˚27΄	358˚26΄	01˚36΄	70,0	-1,95	-3,56	182,84	Огород
		18˚14΄	358˚20΄	01˚40΄	75,9	-2,25	-3,86	182,54	Грунто-вая дорога
		27˚56΄	358˚18΄	01˚44΄	78,9	-2,39	-4,00	182,40	Кустар-ник
		39˚32΄	358˚45΄	01˚17΄	62,0	-1,39	-3,00	183,40	Огород
		49˚43΄	358˚27΄	01˚35΄	75,9	-2,10	3,71	182,69	Грунто-вая дорога
		74˚53΄	357˚56΄	02˚06΄	87,9	-3,22	-4,83	181,57	Тальвег



Формулы расчёта М0 (№№18, 22) для различных теодолитов приведены в Лабораторной работе №5, где подробно рассмотрено вычисление также углов наклона.

Полученное значение записывают в первую строку журнала напротив номера станции и используют для вычисления вертикальных углов на все реечные точки, отснятые с этой станции.

· Вычислить горизонтальные проложения – d.

Вычисляют горизонтальное проложение от станции до всех реечных точек по формуле

, (67)

где D – расстояние по нитяному дальномеру до реечной точки, v – угол наклона линии визирования со станции на реечную точку.

Пример 1. Станция III, визировали со станции III на реечную точку 4:

.

Значения горизонтальных проложений d записывают в журнал с округлением до десятых долей метра. Если угол наклона меньше 2˚, то горизонтальное проложение принимают практически равным измеренному расстоянию.

· Вычислить превышения на реечные точки.

Если при определении вертикальных углов визировали на высоту инструмента, то i=V и превышения реечных точек относительно станции определяют по формуле

= . (68)

Вычисленные значения превышений записывают в соответствующую графу журнала с округлением до сотых долей метра.

Пример 2. .



Если при определении вертикальных углов визировали не на высоту инструмента (i≠V), то превышения реечных точек относительно станции вычисляют по формуле

. (69)

где i — высота инструмента на станции; V - высота наведения средней нити на вертикально установленную на съемочном пикете рейку.

Пример 3. Еслиi=1,39, , V = 3,0 м, то .

· Вычислить отметки реечных точек (Н)по формуле:

Пример 4.Если ,

то .

3. Составление плана тахеометрической съёмки

Составление плана тахеометрической съемки начинают с нанесения на бумагу координат точек съемочной сети.

Реечные точки полярным способом наносят при помощи транспортира, масштабной линейки и измерителя. На плане строят горизонтальные углы (направления на точку) спомощью транспортира, совмещая его ноль с направлением, принятым на данной станции за начальное. На полученных таким образом направлениях на реечные точки (контурные и высотные) откладывают расстояния от станции до соответствующей точки. Например, положение реечной точки 4 на плане определится углом 18°14', откладываемым транспортиром от линии III-IV, и расстоянием 75,9 м, взятым по масштабной линейке и отложенным при помощи циркуля-измерителя. Рядом с наколом высотной точки ставят отметку, округленную до 0,1 м.

В соответствии с абрисом наносят на план ситуацию, скелетные линии рельефа. По отметкам высот проводят горизонтали (порядок построения горизонталей по отметкам точек изложен в Лабораторной работе № 2). Вычерченный в карандаше план оформляют тушью или гелевой ручкой, руководствуясь таблицами условных знаков.

Задания



ВАРИАНТ 1

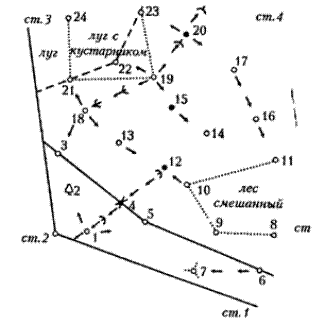

Построить план тахеометрической съёмки согласно журналу (табл. 8.2) и абрису (рис. 8.1)

Таблица 8.2

Журнал тахеометрической съёмки

Номер точки наблюдения	Отсчёты	Угол наклона v	Гори-зон-таль-ное про-ложе-ние	h΄= d · tg v	Превышение h = h¢+ V - i, м	Высота рееч-ной точки (пике-та)	Приме-чание
по рей-ке, м	по гори-зон-таль-ному кругу	по верти-кальному кругу
1	2	3	4	5	6	7	8	9	10
Станция II; Н = 155,35; i = 1,49; V = 3,0; М0 = 359˚58΄; КЛ
II		00˚00΄
		92˚30΄	0˚01΄
		17˚00΄	5˚18΄
		9˚40΄	6˚06΄
		71˚35΄	1˚46΄
		88˚30΄	3˚20΄
		108˚42΄	3˚31΄
		113˚21΄	3˚28΄
		97˚30΄	3˚54΄
		96˚42΄	3˚37΄
		76˚30΄	2˚42΄
		78˚40΄	2˚00΄
		66˚04΄	2˚22΄
		42˚07΄	5˚30΄
		49˚06΄	2˚58΄
		53˚09΄	2˚03΄
		67˚03΄	2˚32΄
		53˚38΄	2˚59΄
		20˚32΄	6˚32΄
		39˚42΄	5˚28΄
		39˚48΄	3˚50΄
		12˚42΄	4˚54΄
		26˚32΄	3˚45΄
		28˚03΄	3˚04΄
		10˚48΄	2˚27΄







ВАРИАНТ 2

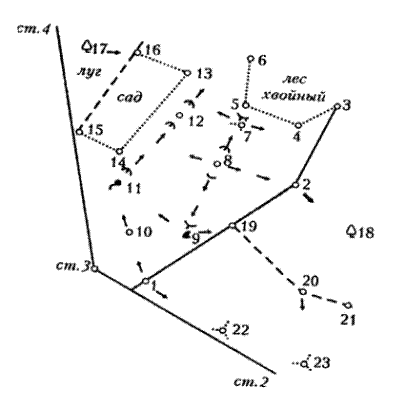

Построить план тахеометрической съёмки согласно журналу (табл.8.3) и абрису (рис. 8.2).

Таблица 8.3

Номер точки наблюдения	Отсчёты	Угол наклона v	Гори-зон-таль-ное про-ложе-ние	h΄= d · tg v	Превышение h = h¢+ V - i, м	Высота рееч-ной точки (пике-та)	Приме-чание
по рей-ке, м	по гори-зон-таль-ному кругу	по верти-кальному кругу
1	2	3	4	5	6	7	8	9	10
Станция III; Н = 155,35; i = 1,49; V = 3,0; М0 = 359˚59΄; КЛ
III		00˚00΄
		114˚08΄	2˚37΄
		71˚48΄	0˚55΄
		60˚27΄	1˚38΄
		57˚08΄	1˚20΄
		46˚08΄	2˚16΄
		40˚30΄	2˚33΄
		49˚05΄	2˚23΄
		54˚02΄	3˚21΄
		72˚40΄	3˚43΄
		49˚09΄	4˚292΄
		21˚310΄	358˚51΄
		33˚47΄	1˚012΄
		30˚06΄	2˚03΄
		4˚32΄	0˚35΄
		118˚45΄	1˚41΄
		57˚41΄	2˚42΄
		89˚20΄	3˚17΄
		79˚30΄	4˚29΄
		101˚40΄	1˚35΄
		106˚30΄	0˚37΄
		126˚40΄	358˚44΄
		122˚30΄	0˚33΄
		28˚03΄	358˚33΄





Список литературы



Основная:

1. Парамонов А.Г. и др. Основы топографии и аэрофотосъемки. Учебное пособие для ВУЗов. М.: Недра, 1991 г.

2. Найдин И.Н., Найдина К.В. Руководство к практическим занятиям по геодезии. М.: Недра, 1991.

3. Киселев М.И., Лукьянов В.Ф. Лабораторный практикум по геодезии. М., Недра, 1987 г.

4. Лабораторные расчетно-графические работы по геодезии, ч. II Гришичева Н.В., Черноглазов Н.В., Владимирова Г.А., Парамонов А.Г. МИНГ, 1990 г., 56 с.

5. Бокачев Н.Г., Смирнов Н. Н., Чеснокова Г. К. Практикум по топографии: Учебное пособие / Под ред. В.И. Федотова. – 2-е изд., перераб. И доп. – Смоленск: Изд-во «Универсум», 2001. – 216 с.

6. Поклад Г. Г. Геодезия: учебник для ВУЗов. – М.: Недра, 1988. – 304 с.

7. Куштин И.Ф., Куштин В.И. Инженерная геодезия. – Ростов-на Дону: Феникс, 2002. – 425 с.



Дополнительная:

1. Справочник по геодезии т.1 и т.2. Под ред. Большакова В.Д. М., Недра, 1985г.

2. Справочник по геодезии для строителей Сироткин М.П., Сытник В.С. М., Недра, 1987 г.

3. Левчук Г.П., Новак В.Е., Конусов В.Г. Прикладная геодезия. Основные принципы и методы инженерно-геодезических работ. М., “Недра”, 1984г.

4. Условные знаки для топографических планов. М., Недра, 1973 г.



СОДЕРЖАНИЕ



	ЛАБОРАТОРНАЯ РАБОТА № 1. Топографические карты и планы. Масштабы. Условные знаки. Линейные измерения на топографических картах и планах
	ЛАБОРАТОРНАЯ РАБОТА № 2. Рельеф, его изображение на картах и планах. Чтение рельефа. Решение задач по картам и планам с горизонталями. Построение профиля местности по топографической карте
	ЛАБОРАТОРНАЯ РАБОТА № 3. Определение географических и прямоугольных координат по карте или плану
	ЛАБОРАТОРНАЯ РАБОТА № 4. Углы ориентирования в географической системе координат и плоской прямоугольной системе координат Гаусса-Крюгера
	ЛАБОРАТОРНАЯ РАБОТА № 5. Устройство теодолитов. Взятие отсчётов по вертикальному и горизонтальному угломерным кругам. Порядок работы с теодолитом на местности при съёмках
	ЛАБОРАТОРНАЯ РАБОТА № 6. Камеральная обработка результатов теодолитной съемки и вычерчивание ситуационного плана
	ЛАБОРАТОРНАЯ РАБОТА № 7. Устройство нивелиров. Обработка результатов нивелирования линейного объекта. Построение профиля геометрического нивелирования
	ЛАБОРАТОРНАЯ РАБОТА № 8. Камеральная обработка результатов полевой тахеометрической съемки и составление топографического плана



ГЕОДЕЗИЯ И ТОПОГРАФИЯ





Составители:

В.М. Передерин, Н.А. Антропова, Н.В. Чухарева, А.В. Шадрина





Методические указания по выполнению лабораторных работ для студентов очного обучения направления 130500 «Нефтегазовое дело»

Институт геологии и нефтегазового дела



Подписано к печати

Формат 60x84/16. Бумага офсетная.

Печать RISO/Усл.печ.л. Уч.-изд.л.

Тираж 50 экз. Заказ . Цена свободная.

Издательство ТПУ. 634050, Томск, пр. Ленина, 30

[1] Поперечный масштаб нормальный, то есть в одном основании масштаба 2 см, однако сам рисунок увеличен.

[2] Палетка - на прямоугольном кусочке кальки размером 10х15 см нанесён ряд параллельных линий через 1 или 0,5 см

[3] Рисунок уменьшен

[4] если длина линии меньше 500 м

[5] если длина линии больше 500 м
