Журнал выполнения монтажных соединений на болтах с контролируемым натяжением. Журнал болтовых соединений

Журнал постановки высокопрочных болтов

    Здравствуйте, уважаемый читатель, блога в статье журнал высокопрочных болтов я покажу пример заполнения данного журнала.  Что такое высокопрочные болты, как их проверяют, затягивают, что делают со стыками после установки болтов,  читайте в статье «Высокопрочные болты».

Одно дело  установить, а другое все это оформить и сдать заказчику. Согласно рекомендациям по надзору и технической эксплуатации монтажных соединений на высокопрочных болтах стальных строительных конструкций зданий и сооружений Министерства металлургии ССР необходим следующий перечень документов для сдачи соединений с применением высокопрочных болтов:

1. Акт приёмки металлоконструкций.

2. Журнал монтажных работ

3. Журнал постановки высокопрочных болтов.

4. Журнал тарировки гайковертов и динамометрических ключей.

5. Журнал подготовки высокопрочных болтов (или запись в журнале постановки высокопрочных болтов) о способах подготовки метизов с указанием принятого коэффициента закручивания.

6. Копия приказа монтажной организации о назначении ответственных исполнителей по выполнению соединений на высокопрочных болтах и контролеров с указанием номеров - клейм, присвоенных исполнителям и контролерам.

7. Комплект чертежей КМ со всеми исправлениями и изменениями, внесенными проектной организацией.

8. Комплект чертежей КВД со штампом "Исполнительный чертеж" и подписью главного инженера монтирующей организации.

9. Сертификат на сданные металлоконструкции.

10. Копия сертификата на высокопрочные болты, гайки и шайбы.



Получается внушительный список, но на строительных объектах в основном все зависит от требований заказчика. Если он посчитает, что согласно данным рекомендациям вам необходимо предоставить весь перечень сдаточной документации, то придется исполнять.

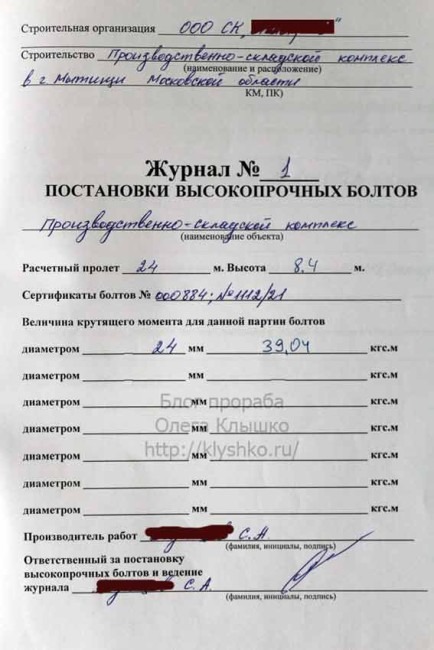

На строительном объекте, где применялись высокопрочные болты,  при сдаче выполненных монтажных работ заказчик потребовал:

1. Журнал монтажных работ;
2. Журнал постановки высокопрочных болтов;
3. Акты скрытых работ с исполнительными схемами;
4. Паспорт на динамометрический ключ, которым затягивали высокопрочные болты;
5. Приказ на ответственного исполнителя;
6. Сертификаты качества болтов, гаек, шайб.

Со всем пунктами разбираться не будем о них можно почитать в отдельных статьях блога. Нас интересует журнал постановки высокопрочных болтов, с фотографий журнала я думаю,  вам будет понятно как заполнять.Вначале статьи показаны пример заполнения первых двух листов журнала. Заполнять его имеет право прораб или мастер назначенный приказом об ответственном исполнителе фирмой выполняющая данный вид работ.

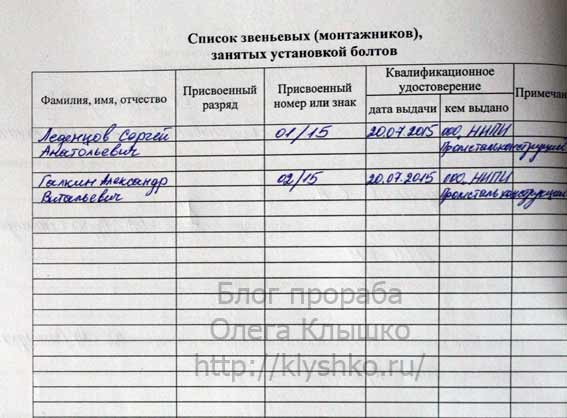

Далее заполнятся страница с данными монтажников, указываете полностью фамилию имя отчество, разряд, присвоенный номер, номер удостоверения.

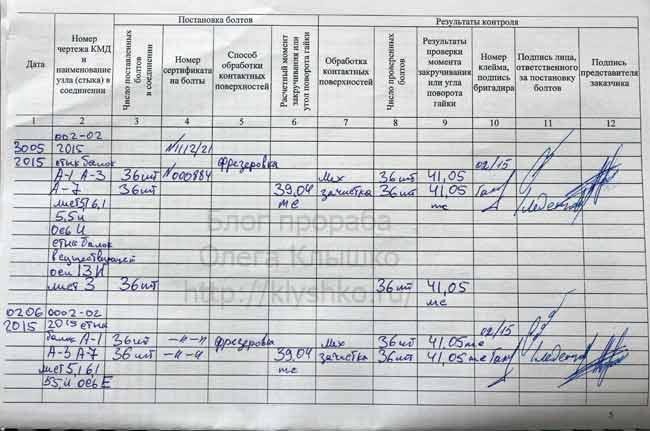

И основной раздел дату пишите ту, когда производили монтаж данного соединения, номер чертежа КМД переписываете из проекта, номер сертификатов болтов указываете с паспортов качества изделия,  способ обработки контактных соединений должны быть зачищены и отфрезерованы,  расчетный момент закручивания должен равняться указанным в проекте показания берутся с затяжки динаметрическим ключом. После проверки в последней графе расписывается заказчик.



И последнее к данному журналу обязательно прикладывается паспорт качества динаметрического ключа, которым затягивались высокопрочные болты.





Небольшой видеоролик об экстремалах





Пишите комментарии или задавайте вопросы к данной статье журнал постановки высокопрочных болтов.

С уважением Олег Клышко

klyshko.ru

Журнал выполнения монтажных соединений на болтах с контролируемым натяжением (СП 70.13330.2012)

Настоящую форму можно распечатать из редактора MS Word (в режиме разметки страниц), где настройка параметров просмотра и печати устанавливается автоматически. Для перехода в MS Word нажмите кнопку

.

Рекомендуем также ознакомиться  с Руководством  по выводу  форм отчетности на печать.

Приложение Дк СП (Свод правил) от 25.12.2012 N 70.13330.2012

(обязательное)

     Оформление обложек и страниц журнала выполнения монтажных соединений на болтах с контролируемым натяжением

     Обложка

ЖУРНАЛвыполнения монтажных соединений на болтах сконтролируемым натяжением(форма)

     Титульный лист

Журналвыполнения монтажных соединений на болтах с контролируемым натяжениемN _______
Наименование организации, выполняющей работы
Наименование объекта строительства
Должность, фамилия, инициалы и подпись лица, ответственного за выполнение работ и ведение журнала
Организация, разработавшая проектную документацию, чертежи КМ
Шифр проекта		Диаметры и классы прочности болтов
Организация, разработавшая проект производства работ
Шифр проекта
Предприятие, разработавшее чертежи КМД и изготовившее конструкции
Шифр заказа		Диаметры и классы прочности болтов
Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя)
технического надзора
Журнал начат "_____"__________________20___г.
Журнал окончен "_____"____________________20___г.

          1-я страница

Список звеньевых (монтажников), занятых установкой болтов, и лиц, ответственных за выполнение работ и ведение журнала

Фамилия, имя, отчество	Присвоенный разряд	Присвоенный номер или знак (клеймо)	Квалификационное удостоверение	Примечание
			дата выдачи	кем выдано

2-я и последующие страницы

Дата	Номер чертежа КМД и наимено-вание узла (стыка) в соедине-нии, ряд, ось, отметка	Постановка болтов	Результаты контроля
		Число постав-ленных болтов в соеди-нении, шт.	Номер серти-фиката на болты	Способ обрабо-тки контак-тных поверх-ностей	Расчет-ный момент закручи-вания, кгс·м, угол пово-рота, град.	Каче-ство обрабо-тки контак-тных поверх-ностей	Число прове-ренных болтов, шт.	Резуль-таты прове-рки момента закручи-вания, кгс·м, угла пово-рота, град.	Номер клейма, подпись брига-дира	Подпись лица, ответст-венного за поста-новку болтов	Подпись предста-вителя заказ-чика
1	2	3	4	5	6	7	8	9	10	11	12

3-я страница обложки

В журнале пронумеровано и прошнуровано
		страниц
"___"_______________20___г.
(должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал)
Местопечати

library.fsetan.ru

Журнал выполнения монтажных соединений на болтах с контролируемым натяжением

ОФОРМЛЕНИЕ ОБЛОЖЕК И СТРАНИЦ ЖУРНАЛА

ВЫПОЛНЕНИЯ МОНТАЖНЫХ СОЕДИНЕНИЙ

НА БОЛТАХ С КОНТРОЛИРУЕМЫМ НАТЯЖЕНИЕМ

Обложка

Журнал

выполнения монтажных соединений

на болтах с контролируемым натяжением

(форма)

Титульный лист

Журнал выполнения монтажных соединений на болтах с контролируемым натяжением N ___________ Наименование организации, выполняющей работы _____________________ __________________________________________________________________ Наименование объекта строительства _______________________________ Должность, фамилия, инициалы и подпись лица, ответственного за выполнение работ и ведение журнала _______________________________ __________________________________________________________________ Организация, разработавшая проектную документацию, чертежи КМ __________________________________________________________________ Шифр проекта _____________________________________________________ Организация, разработавшая проект производства работ _____________ __________________________________________________________________ Шифр проекта _____________________________________________________ Предприятие, разработавшее чертежи КМД и изготовившее конструкции __________________________________________________________________ Шифр заказа ______________________________________________________ Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора ________________ __________________________________________________________________ Журнал начат "____" ________________ 19 ____ г. Журнал окончен "____" ________________ 19 ____ г.

1-я страница

Список звеньевых (монтажников), занятых установкой болтов

------------T-----------T-----------T------------------T---------- Фамилия, ¦Присвоенный¦Присвоенный¦ Квалификационное ¦Примечание имя, ¦ разряд ¦ номер или ¦ удостоверение ¦ отчество ¦ ¦ знак +---------T--------+ ¦ ¦ ¦ дата ¦ кем ¦ ¦ ¦ ¦ выдачи ¦ выдано ¦ ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+----------

2-я и последующие страницы

---T-----T----------------------------T----------------------------------------- Да-¦Номер¦ Постановка болтов ¦ Результаты контроля та ¦чер- +-----T-----T------T---------+-----T-----T-------T-------T-------T----- ¦тежа ¦Число¦Номер¦Способ¦Расчетный¦Обра-¦Число¦Резуль-¦Номер ¦Подпись¦Под- ¦КМД и¦пос- ¦сер- ¦обра- ¦момент ¦ботка¦про- ¦таты ¦клейма,¦лица, ¦пись ¦наи- ¦тав- ¦тифи-¦ботки ¦закручи- ¦кон- ¦ве- ¦провер-¦подпись¦ответс-¦пред- ¦мено-¦лен- ¦ката ¦кон- ¦вания или¦такт-¦рен- ¦ки мо- ¦брига- ¦твен- ¦ста- ¦вание¦ных ¦на ¦такт- ¦угол по- ¦ных ¦ных ¦мента ¦дира ¦ного за¦вите- ¦узла ¦бол- ¦болты¦ных ¦ворота ¦по- ¦бол- ¦закру- ¦ ¦поста- ¦ля ¦(сты-¦тов ¦ ¦повер-¦гайки ¦верх-¦тов ¦чивания¦ ¦новку ¦за- ¦ка) в¦в ¦ ¦хнос- ¦ ¦нос- ¦ ¦или уг-¦ ¦болтов ¦каз- ¦сое- ¦сое- ¦ ¦тей ¦ ¦тей ¦ ¦ла по- ¦ ¦ ¦чика ¦дине-¦дине-¦ ¦ ¦ ¦ ¦ ¦ворота ¦ ¦ ¦ ¦нии ¦нии ¦ ¦ ¦ ¦ ¦ ¦гайки ¦ ¦ ¦ ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ 12 ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+-----

3-я страница обложки

В журнале пронумеровано и прошнуровано ___________________ страниц "____" _____________ 19 ___ г. __________________________________________________________________ (должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал) МЕСТО ПЕЧАТИ

readydoc.ru

Журнал выполнения монтажных соединений на болтах с контролируемым натяжением

скачать Журнал выполнения монтажных соединений на болтах с контролируемым натяжением

Ж У Р Н А Л

выполнения монтажных соединений

на болтах с контролируемым натяжением

Журнал

выполнения монтажных соединений

на болтах с контролируемым натяжением

№ ________



Наименование организации, выполняющей работы _________________________________

______________________________________________________________________________

Наименование объекта строительства _____________________________________________

Должность, фамилия, инициалы и подпись лица, ответственного за выполнение

работ и ведение журнала ________________________________________________________

______________________________________________________________________________

Организация, разработавшая проектную документацию, чертежи КМ

_____________________________________________________________________________

Шифр проекта _________ Диаметры и классы прочности болтов______________________

Организация, разработавшая проект производства работ ____________________________

_____________________________________________________________________________

Шифр проекта ________________________________________________________________

Предприятие, разработавшее чертежи КМД и изготовившее конструкции

_____________________________________________________________________________

Шифр заказа __________ Диаметры и классы прочности болтов_____________________

Заказчик (организация), должность, фамилия, инициалы и подпись руководителя

(представителя) технического надзора ___________________________________________

_____________________________________________________________________________



Журнал начат «___» ______________ 20 ___ г.

Журнал окончен «___» ______________ 20 ___г.







Список звеньевых (монтажников), занятых установкой болтов

и лиц, ответственных за выполнение работ и ведение журнала

Фамилия, имя, отчество	Присвоенный разряд	Присвоенный номер или знак (клеймо)	Квалификационное удостоверение		Примечание
			дата выдачи	кем выдано





Дата	Номер чертежа КМД и наименование узла (стыка) в соединении, ряд, ось, отметка	Постановка болтов				Результаты контроля
		Число поставленных болтов в соединении, шт	Номер сертификата на болты	Способ обработки контактных поверхностей	Расчетный момент закручивания, кгсּм, угол поворота, град.	Качество обработки контактных поверхностей	Число проверенных болтов, шт	Результаты проверки момента закручивания, кгсּм, угла поворота, град.	Номер клейма, подпись бригадира	Подпись лица, ответственного за постановку болтов	Подпись представителя заказчика
1	2	3	4	5	6	7	8	9	10	11	12

3-я страница обложки















В журнале пронумеровано и прошнуровано



___________________ страниц



“ ____ ” _____________ 20 ___г.





___________________________________________________________

(должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал)











МЕСТО

ПЕЧАТИ

russkiy-portal.ru

Журнал выполнения монтажных соединений на болтах с контролируемым натяжением: бланк, образец 2018

Приложение 5 к СНиП 3.03.01-87 Обязательное

ОФОРМЛЕНИЕ ОБЛОЖЕК И СТРАНИЦ ЖУРНАЛА ВЫПОЛНЕНИЯ МОНТАЖНЫХ СОЕДИНЕНИЙ НА БОЛТАХ С КОНТРОЛИРУЕМЫМ НАТЯЖЕНИЕМ

Обложка

Журнал выполнения монтажных соединений на болтах с контролируемым натяжением (форма)

Титульный лист

Журнал выполнения монтажных соединений на болтах с контролируемым натяжением N ___________ Наименование организации, выполняющей работы _____________________ __________________________________________________________________ Наименование объекта строительства _______________________________ Должность, фамилия, инициалы и подпись лица, ответственного за выполнение работ и ведение журнала _______________________________ __________________________________________________________________ Организация, разработавшая проектную документацию, чертежи КМ __________________________________________________________________ Шифр проекта _____________________________________________________ Организация, разработавшая проект производства работ _____________ __________________________________________________________________ Шифр проекта _____________________________________________________ Предприятие, разработавшее чертежи КМД и изготовившее конструкции __________________________________________________________________ Шифр заказа ______________________________________________________ Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора ________________ __________________________________________________________________ Журнал начат "____" ________________ 19 ____ г. Журнал окончен "____" ________________ 19 ____ г.

1-я страница

Список звеньевых (монтажников), занятых установкой болтов

------------------------------------------------------------------ Фамилия, ¦Присвоенный¦Присвоенный¦ Квалификационное ¦Примечание имя, ¦ разряд ¦ номер или ¦ удостоверение ¦ отчество ¦ ¦ знак +------------------+ ¦ ¦ ¦ дата ¦ кем ¦ ¦ ¦ ¦ выдачи ¦ выдано ¦ ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+---------- ------------+-----------+-----------+---------+--------+----------

2-я и последующие страницы

-------------------------------------------------------------------------------- Да-¦Номер¦ Постановка болтов ¦ Результаты контроля та ¦чер- +----------------------------+----------------------------------------- ¦тежа ¦Число¦Номер¦Способ¦Расчетный¦Обра-¦Число¦Резуль-¦Номер ¦Подпись¦Под- ¦КМД и¦пос- ¦сер- ¦обра- ¦момент ¦ботка¦про- ¦таты ¦клейма,¦лица, ¦пись ¦наи- ¦тав- ¦тифи-¦ботки ¦закручи- ¦кон- ¦ве- ¦провер-¦подпись¦ответс-¦пред- ¦мено-¦лен- ¦ката ¦кон- ¦вания или¦такт-¦рен- ¦ки мо- ¦брига- ¦твен- ¦ста- ¦вание¦ных ¦на ¦такт- ¦угол по- ¦ных ¦ных ¦мента ¦дира ¦ного за¦вите- ¦узла ¦бол- ¦болты¦ных ¦ворота ¦по- ¦бол- ¦закру- ¦ ¦поста- ¦ля ¦(сты-¦тов ¦ ¦повер-¦гайки ¦верх-¦тов ¦чивания¦ ¦новку ¦за- ¦ка) в¦в ¦ ¦хнос- ¦ ¦нос- ¦ ¦или уг-¦ ¦болтов ¦каз- ¦сое- ¦сое- ¦ ¦тей ¦ ¦тей ¦ ¦ла по- ¦ ¦ ¦чика ¦дине-¦дине-¦ ¦ ¦ ¦ ¦ ¦ворота ¦ ¦ ¦ ¦нии ¦нии ¦ ¦ ¦ ¦ ¦ ¦гайки ¦ ¦ ¦ ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ 12 ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+----- ---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+-----

3-я страница обложки

В журнале пронумеровано и прошнуровано ___________________ страниц "____" _____________ 19 ___ г. __________________________________________________________________ (должность, фамилия, инициалы и подпись руководителя организации, выдавшего журнал) МЕСТО ПЕЧАТИ

Источник - Постановление Госстроя СССР от 04.12.1987 № 280

blank-obrazets.ru

Журнал №____ постановки высокопрочных болтов

_________________________________________________________

(наименование конструкции)

Расчетный пролет______________ м. Высота__________________ м.

Сертификаты болтов №______________________________________

Величина крутящего момента для данной партии болтов

диаметром _______________мм__________________________ кгс.м

диаметром_______________ мм__________________________ кгс.м

Производитель работ______________________________

(фамилии, инициалы)

Ответственный за постановку

высокопрочных болтов и

ведение журнала __________________________________

(фамилия, инициалы, подпись)

Смена от__________ час до__________ час ______________ 19 ___г.

Фамилия и инициалы бригадира________________________________

бригада _______________________________________________ чел.

Ключ типа ________ №_______ протарирован_____________ 19___г.

Постановка и натяжение высокопрочных болтов

Этапы поста-новки	Диа-метр болтов,	Количество болтов		Крутящий момент, прило-	Контроль натяжения болтов технадзором строительства				Приемка болтов технадзором заказчика
болтов, узлов или соеди-нений	мм	шт.	шт.	Жленный к гайкам, кгс.м	Дата приемки	Количество проверенных болтов	Показа-ния крутящего момента, кгс.м	Долж-ность и подпись	Дата приемки	Подпись

Итого за смену _____________________________________________

Приняты за смену узлы № ____________________________________

Был ли простой, продолжительность его и причины _______________

_________________________________________________________

Производитель работ__________________________

Сменный мастер______________________________

Бригадир____________________________________

(фамилии, инициалы, подписи)

Указания по ведению журнала

1. Журнал ведется на каждое пролетное строение (опору).

2. Этапы постановки высокопрочных болтов при монтаже условно

обозначаются:

а) на укрупнительной сборке — I этап

б) при сборке элементов в конструкцию — II этап

в) при окончательной сборке на полное (проектное) количество болтов — III этап.

3. Во время производства работ журнал находится у мастера (прораба), производящего работы.

4. Журнал заполняют ежедневно после постановки и натяжения болтов.

В настоящем журнале прошнуровано

и пронумеровано______________________ страниц

Начальник участка

(ст. прораб)_____________________________________

(фамилия, инициалы, подпись)

Начальник производственно-

технического отдела _____________________________

(фамилия, инициалы, подпись)

Место печати

строительной организации

"____”______________ 19___ г.

Приложение 65

Строительная организация _____________

____________________________________

Строительство _______________________

____________________________________

(наименование и месторасположение,

____________________________________

км, ПК)
